STEERING LOCK <VEHICLES WITHOUT KOS>

CIRCUIT DIAGRAMS

90-116

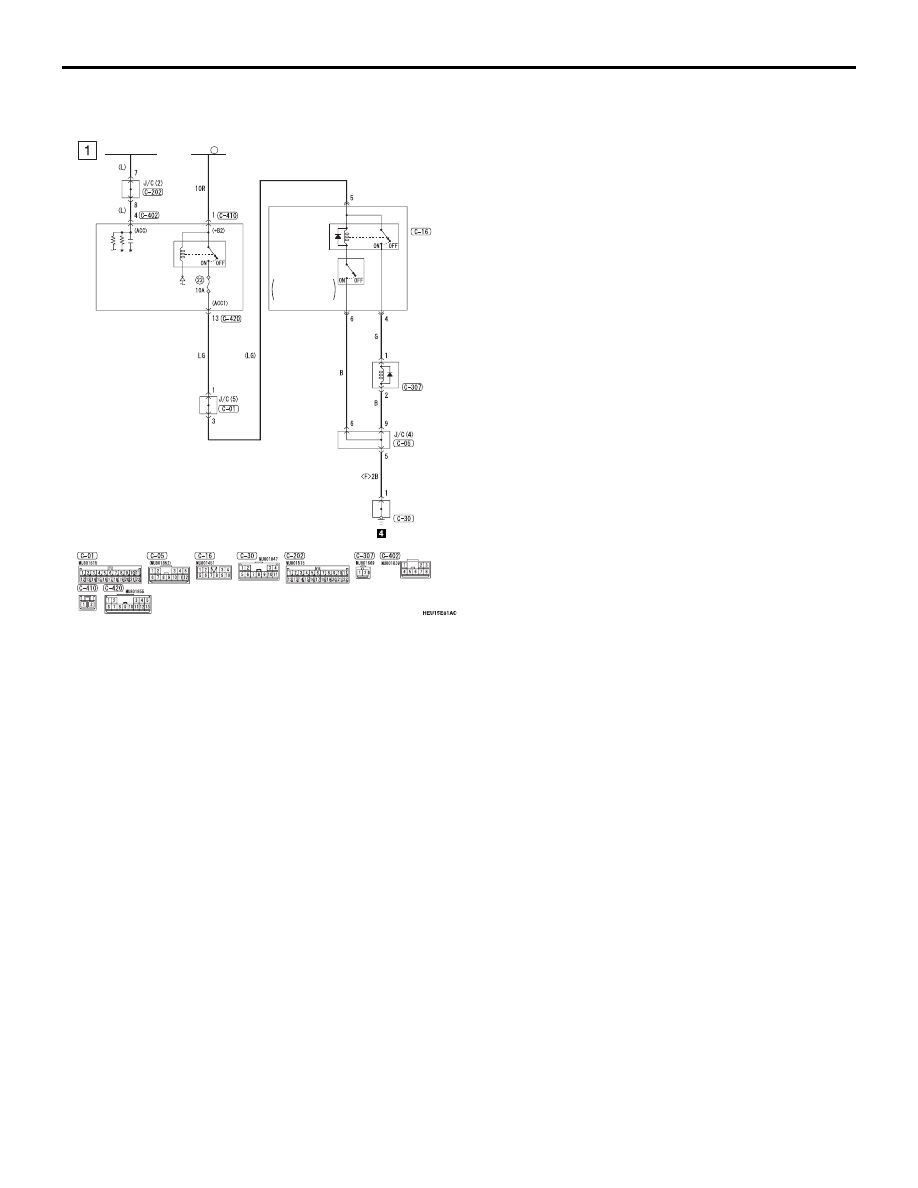

STEERING LOCK <VEHICLES WITHOUT KOS>

M1901036000098

IGNITION
SWITCH (ACC)

ETACS-ECU

ACC
RELAY 2

SELECTOR
LEVER
ASSEMBLY

EARTH J/C
(DASH)

STEERING
LOCK
SOLENOID

P RANGE
DETECTION
SWITCH

KEY LOCK
RELAY

FUSIBLE
LINK

5

WHEN THE
SHIFT LEVER
IS P RANGE: OFF

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

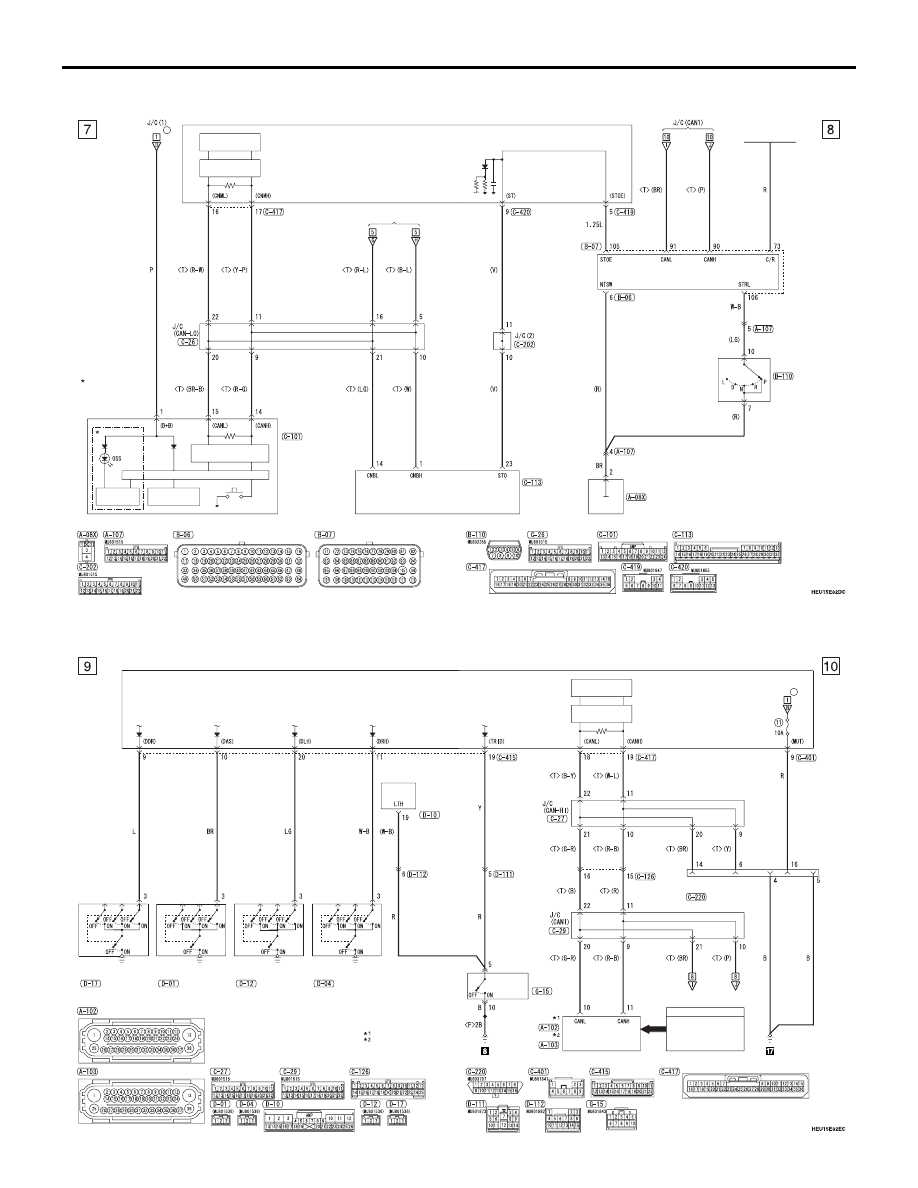

ONE TOUCH START SYSTEM

CIRCUIT DIAGRAMS

90-117

ONE TOUCH START SYSTEM

M1901035900173

RELAY BOX

ENGINE
COMPARTMENT

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

EARTH J/C
(DASH)

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK
AND FUSE

OSS-ECU

STOP LAMP
SWITCH

·SPARE
 CONNECTOR
 (FOR SWITCH
 BOX)

SELECTOR
LEVER
ASSEMBLY

WHEN THE
SHIFT LEVER
IS P RANGE: OFF

P RANGE
DETECTION
SWITCH

(ORANGE)

(GREEN)

ENGINE SWITCH

ELECTRICAL
HANDLE LOCK

FUSIBLE
LINK

2

FUSIBLE
LINK

4

ONE TOUCH START SYSTEM

CIRCUIT DIAGRAMS

90-118

ONE TOUCH START SYSTEM (CONTINUED)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

EARTH J/C
(DASH)

OSS-ECU

(FUSE     )

18

(FUSE     )

10

ELECTRICAL
HANDLE
LOCK

KOS-
ECU

KEY SLOT

IG1
RELAY

ETACS-ECU

16

20

·FUSE
·FUSE

POWER
WINDOW
RELAY

FUEL PUMP
RELAY

ENGINE-ECU

ELECTRIC
TAILGATE
CONTROL
UNIT

HEADLAMP
ASSEMBLY

(LH)

(RH)

FUSIBLE
LINK

2

NOTE

: ·ABS-ECU

·ASC-ECU
·COLUMN SWITCH
·COMBINATION METER
·CORNER SENSOR/BACK SENSOR-ECU
·CVT CONTROL RELAY
·EPS-ECU
·HAZARD INDICATOR ASSEMBLY
·HEATED SEAT RELAY
·HEATER CONTROLLER
 ASSEMBLY (A/C-ECU)
·SELECTOR LEVER ASSEMBLY
·SONAR SWITCH
·STEERING WHEEL SENSOR
·SUNROOF MOTOR ASSEMBLY

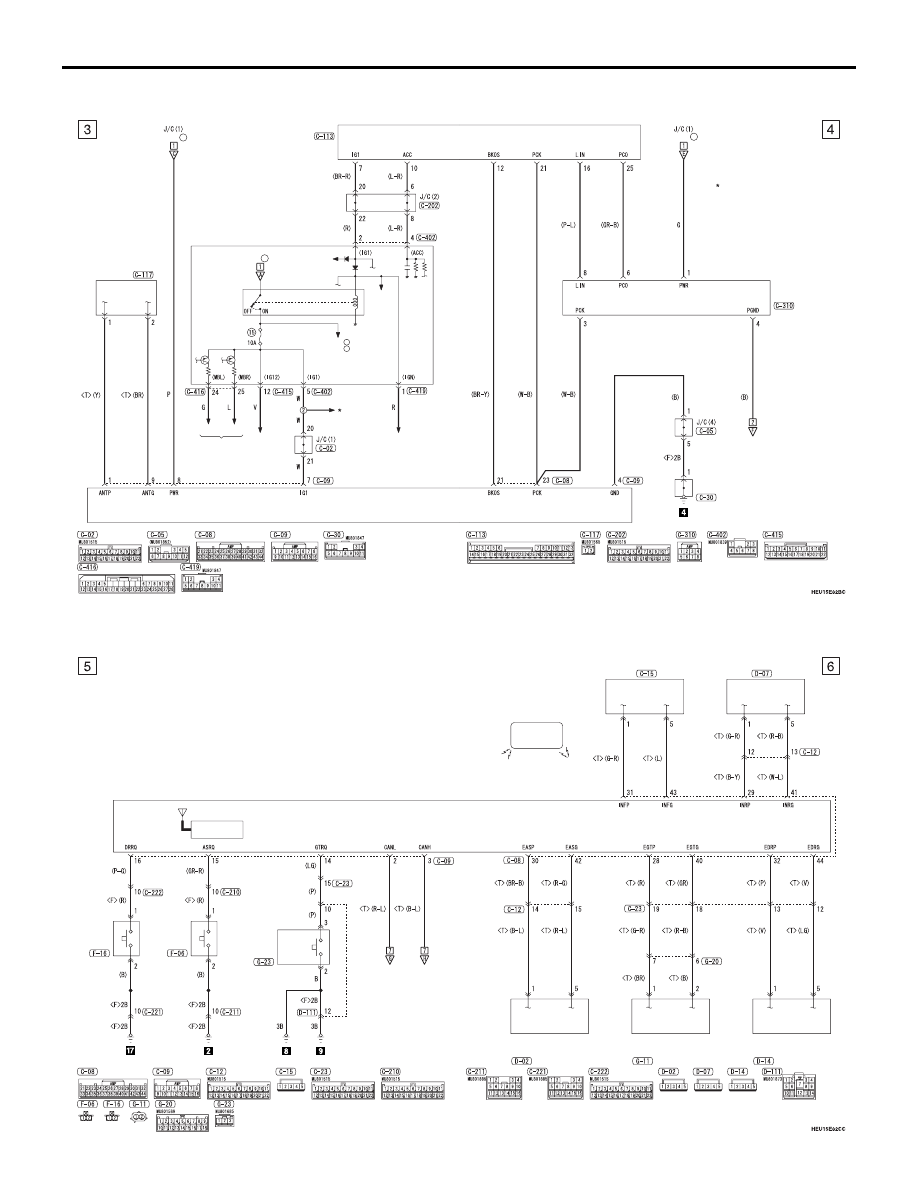

ONE TOUCH START SYSTEM (CONTINUED)

KEYLESS
OPERATION
KEY

UHF
RECEIVER

KOS-ECU

LOCK/
UNLOCK
SWITCH
(LH)

LOCK/
UNLOCK
SWITCH
(RH)

TAILGATE
LOCK
RELEASE
HANDLE

INSIDE TRANSMISSION
ANTENNA ASSEMBLY
(FRONT)

OUTSIDE TRANSMISSION
ANTENNA ASSEMBLY
(PASSENGER'S SIDE)

OUTSIDE TRANSMISSION
ANTENNA ASSEMBLY
(TAILGATE)

OUTSIDE TRANSMISSION
ANTENNA ASSEMBLY
(DRIVER'S SIDE)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

INSIDE TRANSMISSION
ANTENNA ASSEMBLY
(REAR)

LOCK
SWITCH

ONE TOUCH START SYSTEM

CIRCUIT DIAGRAMS

90-119

ONE TOUCH START SYSTEM (CONTINUED)

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

ETACS-ECU

ENGINE
CONTROL
RELAY

OSS-ECU

STARTER
RELAY

INHIBITOR
SWITCH

ENGINE-
ECU

(FUSE     )

18

KOS-ECU

COMBINATION
METER

RHEOSTAT

LCD (OSS)

LED DRIVE
CIRCUIT

CPU

CAN TRANSCEIVER
CIRCUIT

NOTE

: VEHICLES WITHOUT

COLOUR LIQUID
CRYSTAL DISPLAY

ONE TOUCH START SYSTEM (CONTINUED)

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

INPUT SIGNAL

·FRONT WHEEL
 SPEED SENSOR
·REAR WHEEL
 SPEED SENSOR

FRONT DOOR
SWITCH (RH)

FRONT DOOR
SWITCH (LH)

REAR DOOR
SWITCH (RH)

ELECTRIC
TAILGATE
CONTROL
UNIT

TAILGATE
LATCH

DOOR-
AJAR
SWITCH

DIAGNOSIS
CONNECTOR

REAR DOOR
SWITCH (LH)

ETACS-ECU

ABS-ECU

ASC-ECU

NOTE

:
:

VEHICLES WITHOUT ASC
VEHICLES WITH ASC

FRONT SIDE

FUSIBLE
LINK

2
