HANDS-FREE INTERFACE SYSTEM

CIRCUIT DIAGRAMS

90-108

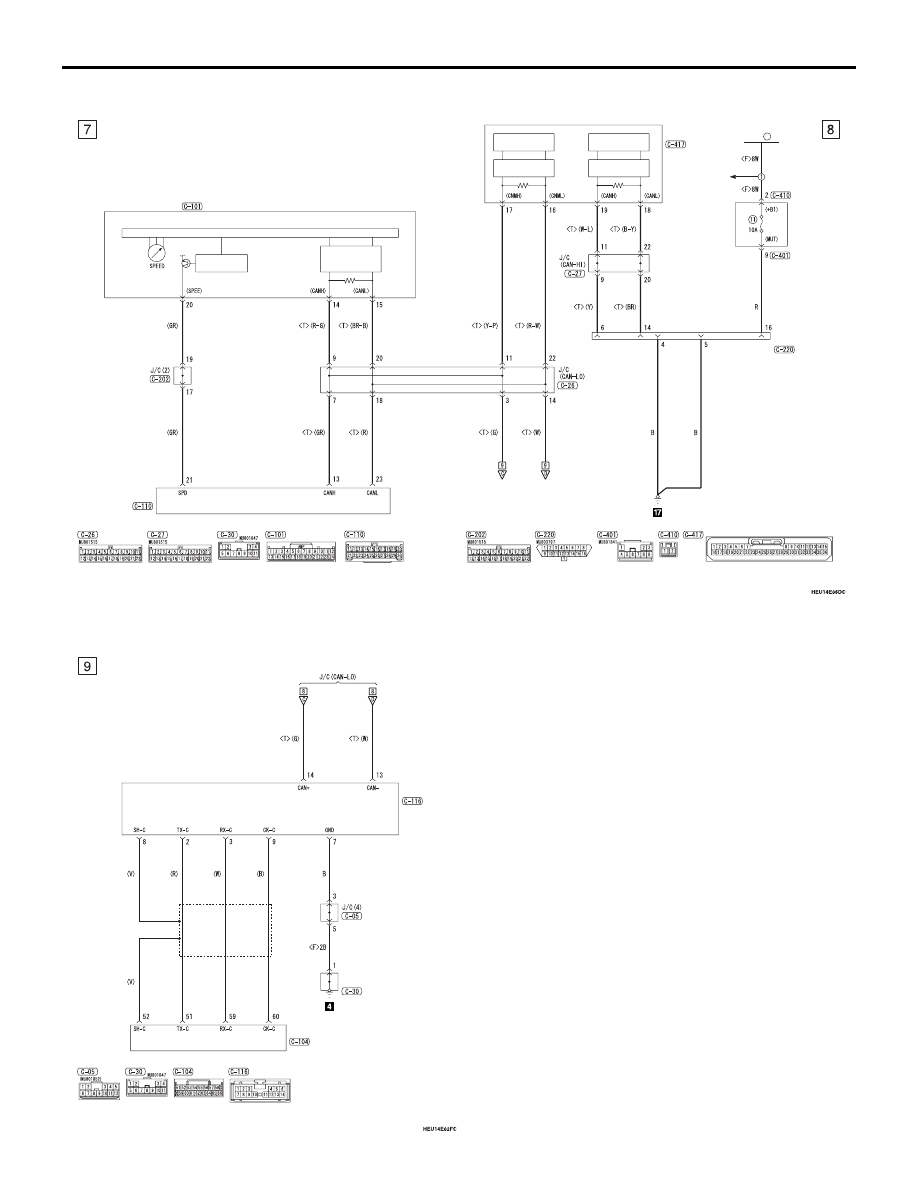

HANDS-FREE INTERFACE SYSTEM <VEHICLES WITH MMCS> (CONTINUED)

INPUT SIGNAL

ETACS-ECU

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

STEERING WHEEL
MULTI-FUNCTION
SWITCH

CAN TRANSCEIVER
CIRCUIT

COMBINATION
METER

CPU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

CLOCK
SPRING

MULTIVISION
DISPLAY

STEERING
WHEEL
SPEED
CONTROL
SWITCH

·COLUMN SWITCH
 (LIGHTING SWITCH)
·LIGHTING CONTROL SENSOR
 <VEHICLES WITH AUTO LAMP AND
 RAIN SENSITIVE AUTO WIPER>

(FUSE     )

18

(FUSE     )

19

HANDS-FREE INTERFACE SYSTEM <VEHICLES WITH MMCS> (CONTINUED)

MULTIVISION
DISPLAY

OUTPUT SIGNAL

·FRONT DOOR SPEAKER
·REAR DOOR SPEAKER
·SUB WOOFER
·TWEETER

AUDIO AMPLIFIER

<VEHICLES WITH MMCS AND AUDIO AMPLIFIER>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

HANDS-FREE INTERFACE SYSTEM

CIRCUIT DIAGRAMS

90-109

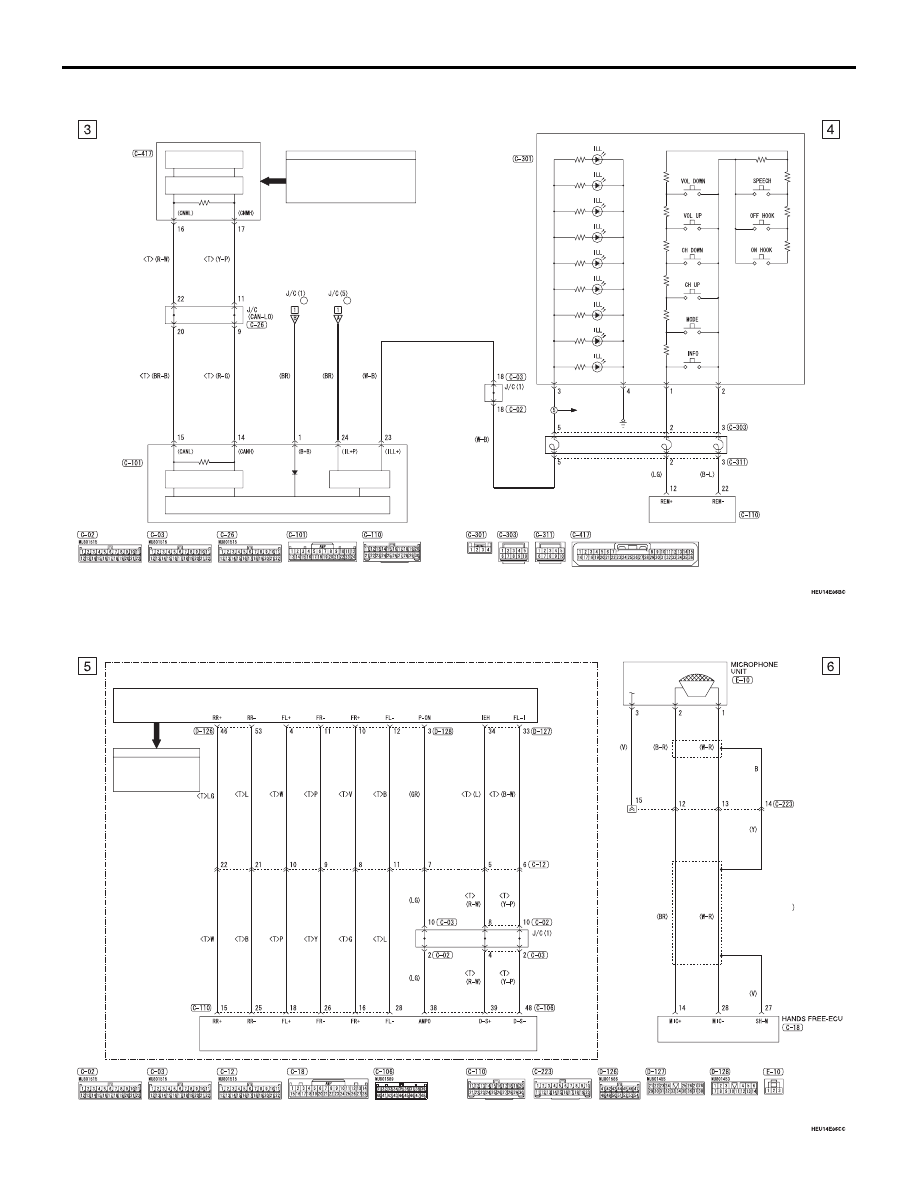

HANDS-FREE INTERFACE SYSTEM <VEHICLES WITH MMCS> (CONTINUED)

INTERFACE
CIRCUIT

CAN
TRANSCEIVER
CIRCUIT

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

CPU

DIAGNOSIS
CONNECTOR

ETACS-
ECU

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

FRONT SIDE

MULTIVISION
DISPLAY

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COMBINATION METER

ETACS-ECU

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK
AND FUSE

FUSIBLE
LINK

2

HANDS-FREE INTERFACE SYSTEM <VEHICLES WITH MMCS> (CONTINUED)

MULTIVISION
DISPLAY

EARTH J/C
(DASH)

CAN BOX
UNIT

SPARE CONNECTOR (FOR AUDIO, NAVIGATION SYSTEM)

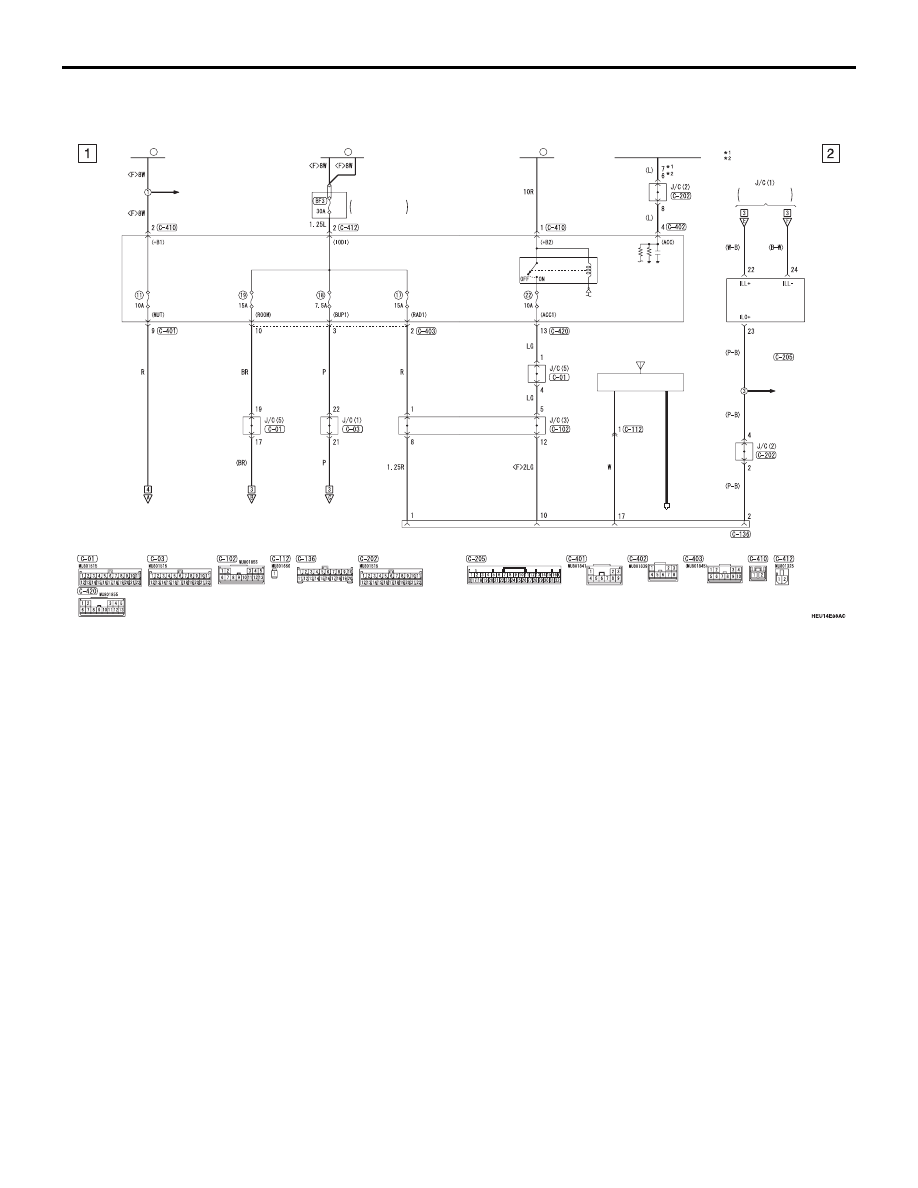

CIRCUIT DIAGRAMS

90-110

SPARE CONNECTOR (FOR AUDIO, NAVIGATION SYSTEM)

M1901019002604

ACC
RELAY 2

ETACS-
ECU

SPARE CONNECTOR
(FOR AUDIO)

RELAY BOX

ENGINE
COMPARTMENT

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK
AND FUSE

IGNITION SWITCH (ACC)
OR OSS-ECU (ACC)

FUSIBLE
LINK

2

FUSIBLE
LINK

4

FUSIBLE
LINK

5

ROOF ANTENNA

ANTENNA
AMPLIFIER

ANTENNA FEEDER CABLE

NOTE

:
:

VEHICLES WITHOUT KOS
VEHICLES WITH KOS

HEATER
CONTROLLER
ASSEMBLY
(A/C-ECU)

·4WD SWITCH
·ASC OFF SWITCH
·DOWNLIGHT
·HAZARD INDICATOR
 ASSEMBLY
·HEADLAMP MANUAL
 LEVELLING SWITCH
·HEATED SEAT SWITCH
·METER INFORMATION
 SWITCH
·SONAR SWITCH

COMBINATION
METER

SPARE CONNECTOR (FOR AUDIO, NAVIGATION SYSTEM)

CIRCUIT DIAGRAMS

90-111

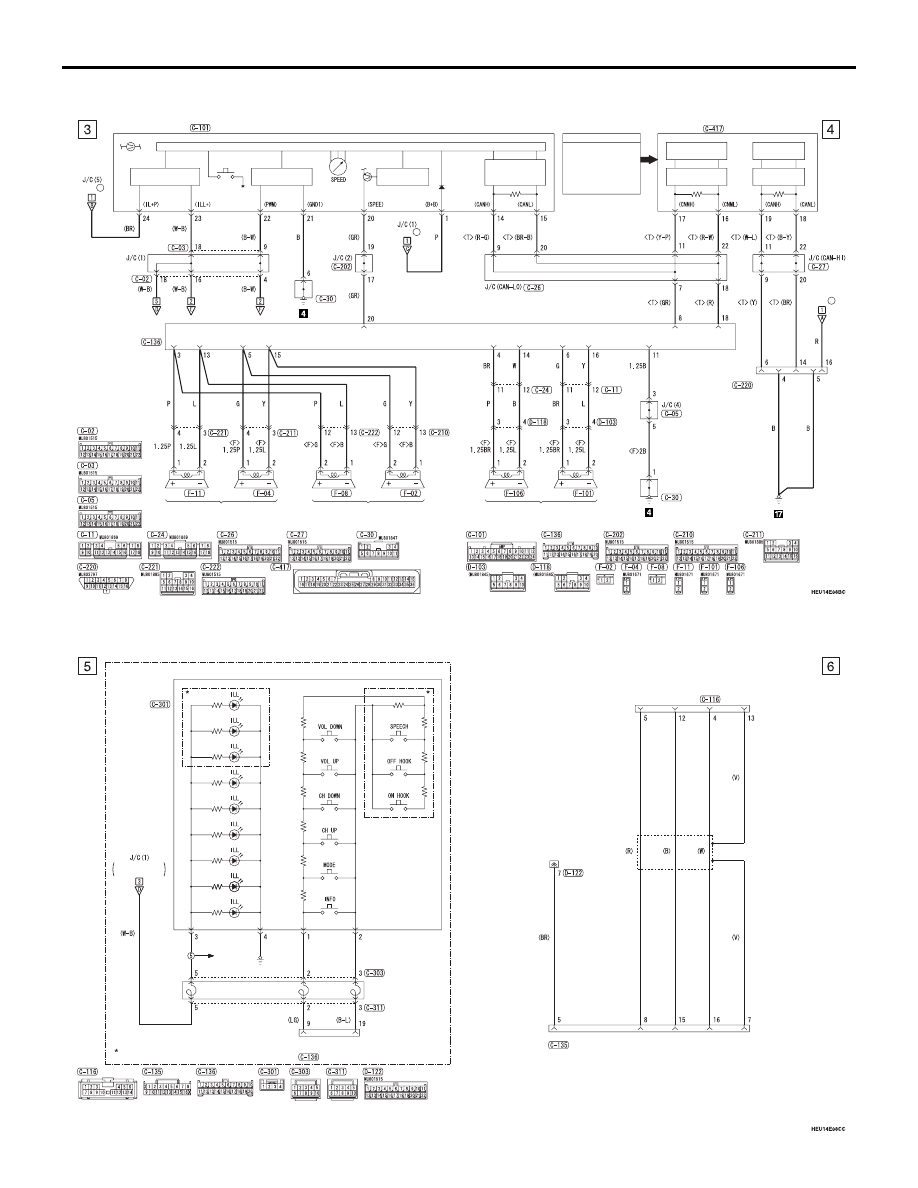

SPARE CONNECTOR (FOR AUDIO, NAVIGATION SYSTEM) (CONTINUED)

COMBINATION METER

LOW SIDE
DRIVE CIRCUIT

CAN
TRANSCEIVER
CIRCUIT

INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

CPU

FRONT DOOR SPEAKER

REAR DOOR SPEAKER

TWEETER

DIAGNOSIS
CONNECTOR

RHEOSTAT

BUZZER

HIGH SIDE
DRIVE CIRCUIT

ETACS-ECU

CAN DRIVE
CIRCUIT

ETACS-ECU

(LH)

(RH)

(LH)

(RH)

(LH)

(RH)

EARTH J/C
(DASH)

SPARE CONNECTOR
(FOR AUDIO)

FRONT SIDE

EARTH J/C
(DASH)

INPUT SIGNAL

(FUSE     )

19

(FUSE     )

18

(FUSE     )

11

·COLUMN SWITCH
 (LIGHTING SWITCH)
·LIGHTING CONTROL
 SENSOR <VEHICLES
 WITH AUTO LAMP
 AND RAIN SENSITIVE
 AUTO WIPER>

SPARE CONNECTOR (FOR AUDIO, NAVIGATION SYSTEM) (CONTINUED)

<VEHICLES WITH STEERING WHEEL MULTI-FUNCTION SWITCH>

SPARE CONNECTOR
(FOR AUDIO)

CLOCK
SPRING

STEERING WHEEL
MULTI-FUNCTION
SWITCH

COMBINATION
METER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

STEERING
WHEEL
SPEED
CONTROL
SWITCH

NOTE

: VEHICLES WITH

HANDS-FREE INTERFACE SYSTEM

NO CONNECTION

SPARE CONNECTOR (FOR NAVIGATION)
