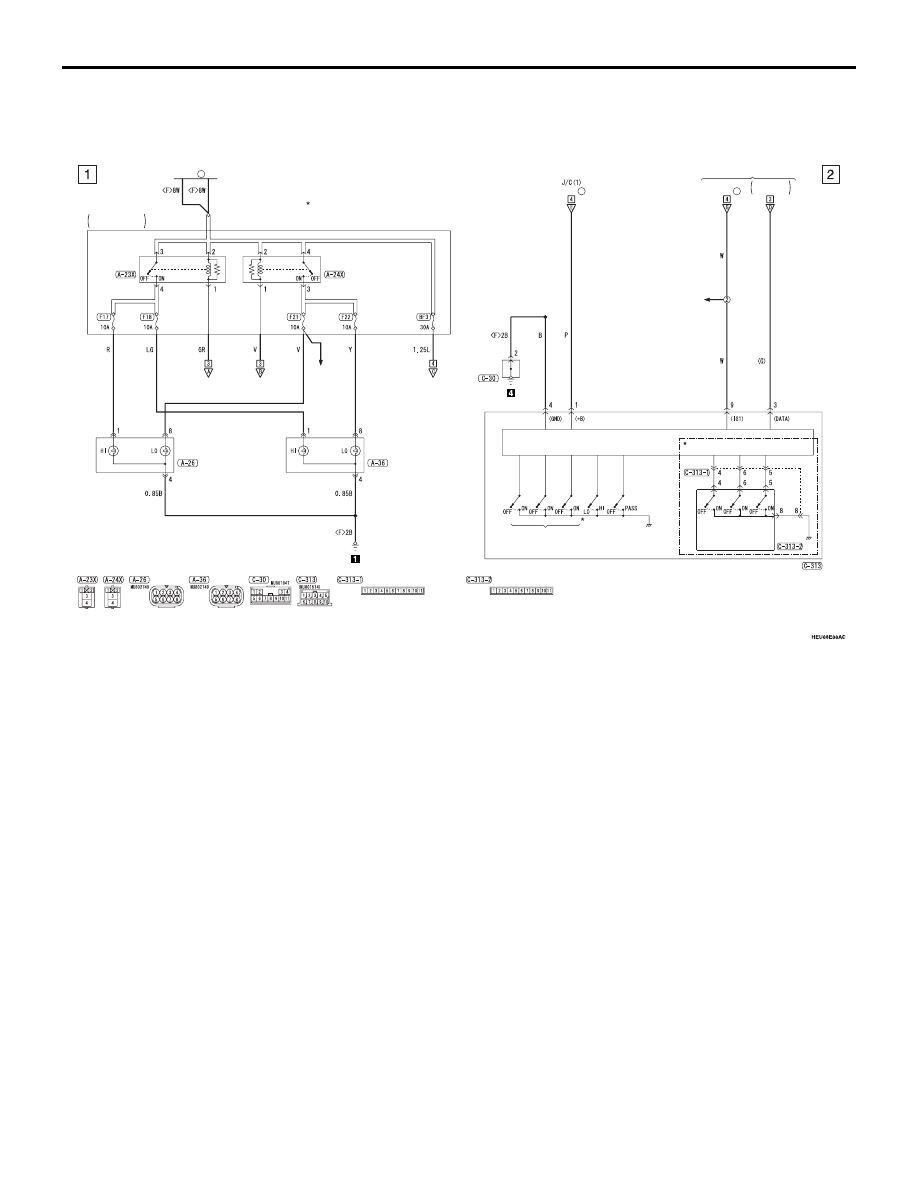

INVECS-III CVT

CIRCUIT DIAGRAMS

90-32

INVECS-III CVT (CONTINUED)

CVT
CONTROL RELAY

CVT
ASSEMBLY

SECONDARY
PULLEY
SPEED
SENSOR

ETACS-ECU
(FUSE      )

20

PRIMARY
PULLEY
SPEED
SENSOR

INHIBITOR
SWITCH

CVT-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ETACS-
ECU

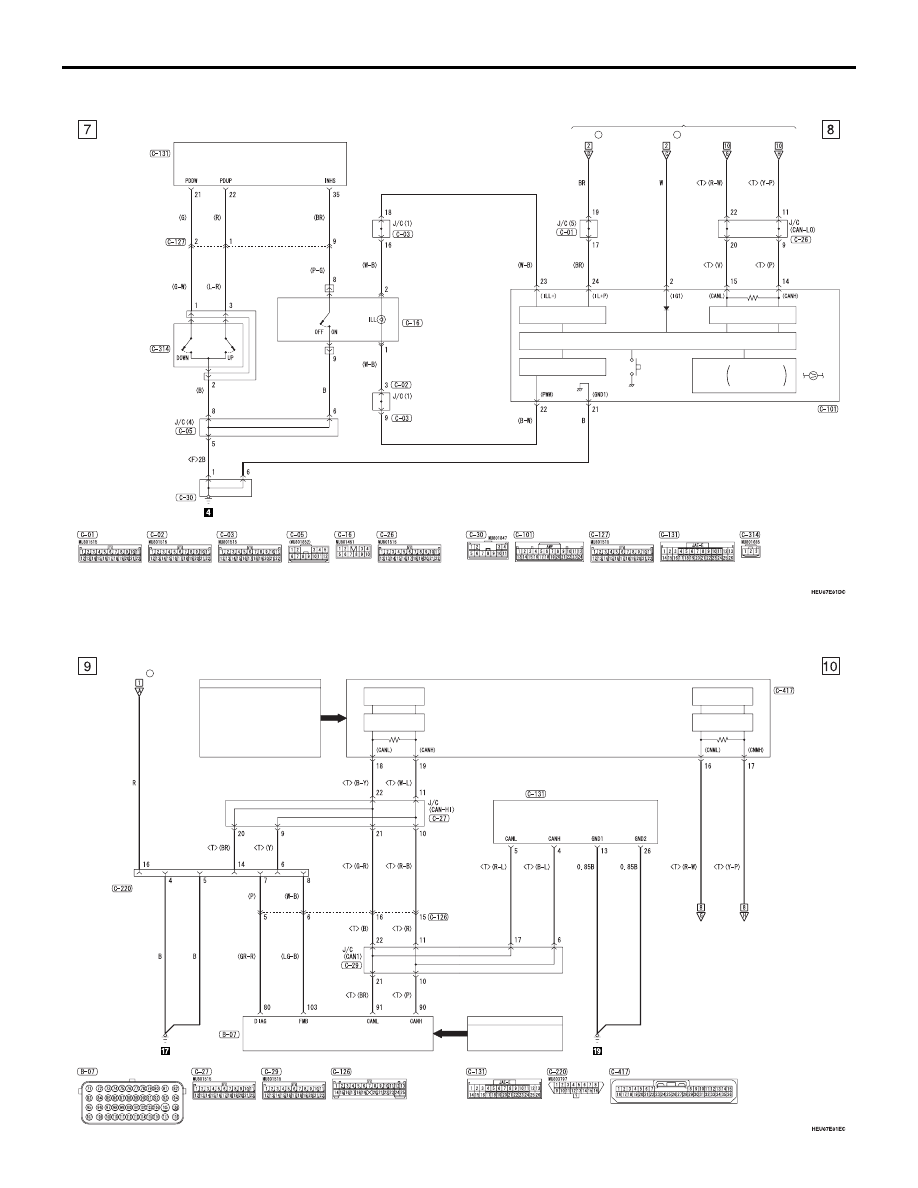

INVECS-III CVT (CONTINUED)

LINE
PRESSURE
SOLENOID
VALVE

SECONDARY
PRESSURE
SOLENOID
VALVE

LOCK-UP
SOLENOID
VALVE

LOCK-UP
SELECTION
SOLENOID
VALVE

STEPPER MOTOR

ROM-ASSEMBLY

CVT FLUID
TEMPERATURE
SENSOR

SECONDARY
PRESSURE
SENSOR

CVT ASSEMBLY

CVT-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

INVECS-III CVT

CIRCUIT DIAGRAMS

90-33

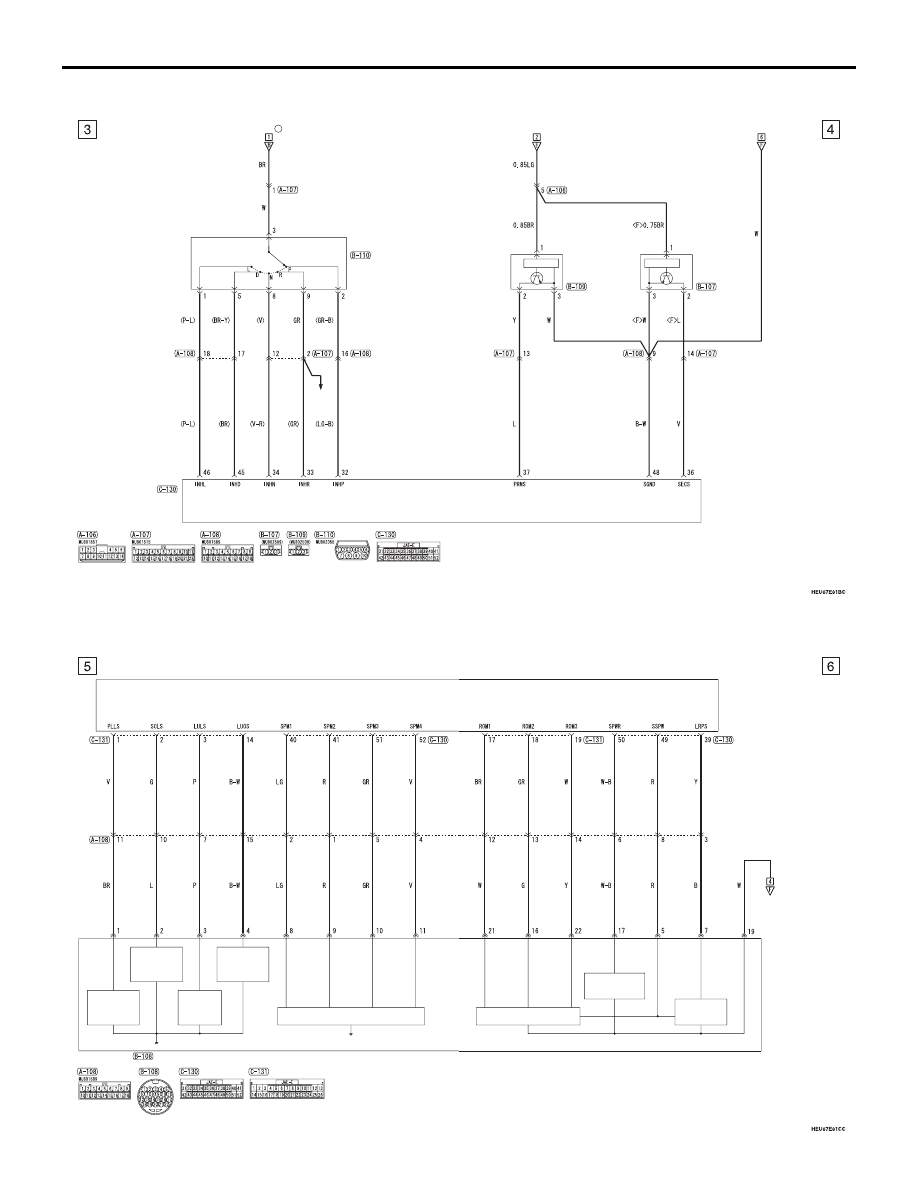

INVECS-III CVT (CONTINUED)

PADDLE
SHIFT
SWITCH

SELECTOR
LEVER
ASSEMBLY

(CAN DRIVE CIRCUIT)

ETACS-ECU

HIGH SIDE
DRIVE CIRCUIT

LOW SIDE
DRIVE CIRCUIT

CAN TRANSCEIVER
CIRCUIT

LCD

·CVT POSITION
·CVT TEMP
·CVT FAILURE

COMBINATION METER

CPU

RHEOSTAT

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

CVT-ECU

EARTH J/C
(DASH)

BUZZER

(FUSE     )

15

(FUSE     )

19

Ds
POSITION
SWITCH

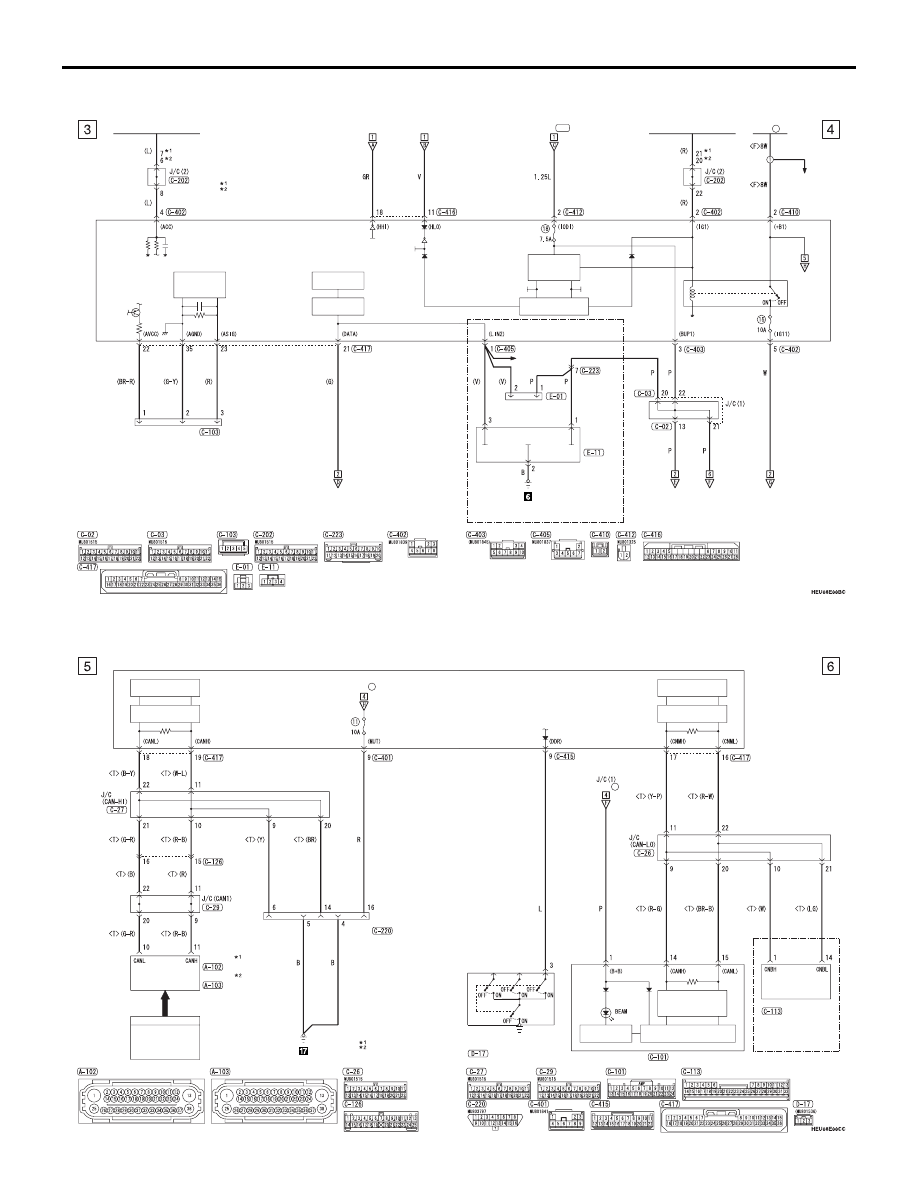

INVECS-III CVT (CONTINUED)

CVT-ECU

CAN DRIVE
CIRCUIT

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

DIAGNOSIS
CONNECTOR

ENGINE-
ECU

INPUT SIGNAL

·ACCELERATOR PEDAL
 POSITION SENSOR
·CRANK ANGLE SENSOR

ETACS-ECU

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

INPUT SIGNAL

(FUSE     )

11

·COLUMN SWITCH
 (LIGHTING SWITCH)
·LIGHTING CONTROL SENSOR
 <VEHICLES WITH AUTO LAMP AND
 RAIN SENSITIVE AUTO WIPER>
·PHOTO SENSOR
 <VEHICLES WITH AUTO LAMP
 WITHOUT RAIN SENSITIVE
 AUTO WIPER>

FRONT SIDE

HEADLAMP

CIRCUIT DIAGRAMS

90-34

HEADLAMP

HEADLAMP <HALOGEN TYPE>

M1901001507858

RELAY BOX

ENGINE
COMPARTMENT

HEADLAMP
ASSEMBLY
(LH)

HEADLAMP
ASSEMBLY
(RH)

EARTH J/C
(DASH)

UPPER
SIDE

UPPER
SIDE

HEADLAMP
RELAY (LO)

HEADLAMP
RELAY (HI)

·HEADLAMP
 ASSEMBLY
 (LH, RH)
·HEADLAMP
 MANUAL
 LEVELLING
 SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COLUMN SWITCH

COLUMN-ECU

(HEAD)

(TAIL)

LIGHTING
SWITCH

WINDSHIELD
WIPER SWITCH

DIMMER
SWITCH

PASSING
SWITCH

(AUTO)

(HI)

(LO)

(INT)

(FUSE     )

15

ETACS-ECU

LIN DRIVE
CIRCUIT

NOTE

: VEHICLES WITH AUTO LAMP WITHOUT

RAIN SENSITIVE AUTO WIPER

·ABS-ECU
·ASC-ECU
·COMBINATION
 METER
·CORNER SENSOR/
 BACK SENSOR-ECU
·CVT CONTROL RELAY
·EPS-ECU
·HAZARD INDICATOR
 ASSEMBLY
·HEATED SEAT RELAY
·HEATER CONTROLLER
 ASSEMBLY (A/C-ECU)
·KOS-ECU
·SELECTOR LEVER
 ASSEMBLY
·SONAR SWITCH
·STEERING WHEEL
 SENSOR
·SUNROOF MOTOR
 ASSEMBLY

(FUSE     )

18

FUSIBLE
LINK

4

HEADLAMP

CIRCUIT DIAGRAMS

90-35

HEADLAMP <HALOGEN TYPE> (CONTINUED)

HEADLAMP
RELAY (LO)

HEADLAMP
RELAY (HI)

IGNITION
CONTROL
CIRCUIT

HEADLAMP
BACK-UP CIRCUIT

LIN DRIVE
CIRCUIT

ANALOG
INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK AND
FUSE

IG1
RELAY

LIGHTING
CONTROL
SENSOR

NO
CONNECTION

NO CONNECTION

<VEHICLES WITH AUTO LAMP AND
 RAIN SENSITIVE AUTO WIPER>

SUNROOF

RELAY BOX

BF3

(FUSE         )

FUSIBLE
LINK

2

IGNITION SWITCH (IG1)
OR OSS-ECU (IG1)

IGNITION SWITCH (ACC)
OR OSS-ECU (ACC)

NOTE

: VEHICLES WITHOUT KOS
: VEHICLES WITH KOS

HEADLAMP <HALOGEN TYPE> (CONTINUED)

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

CAN
TRANSCEIVER
CIRCUIT

<VEHICLES WITH KOS>

LED DRIVE
CIRCUIT

CPU

OSS-ECU

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

ETACS-ECU

FRONT DOOR SWITCH
(LH)

DIAGNOSIS
CONNECTOR

COMBINATION METER

FRONT SIDE

·FRONT WHEEL
 SPEED SENSOR
·REAR WHEEL
 SPEED SENSOR

INPUT SIGNAL

(FUSE     )

NOTE

: VEHICLES WITHOUT ASC
: VEHICLES WITH ASC

ABS-ECU

ASC-ECU

FUSIBLE
LINK

2

18
