Mitsubishi Outlander (2013+). Manual - part 2





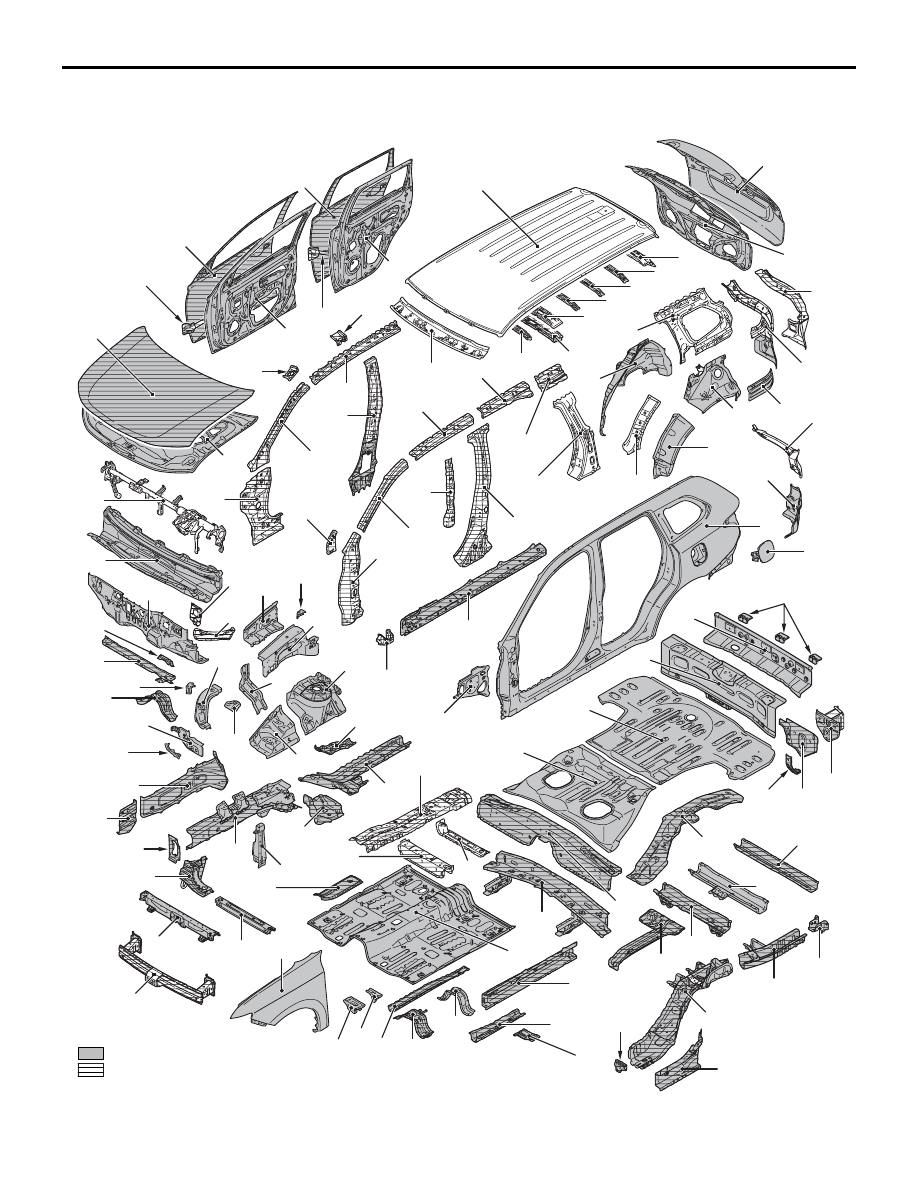

BODY COMPONENTS

BODY CONSTRUCTION

1-2

BODY COMPONENTS

M4010001002186

ABC00060

 : Anti-corrosion steel panels
 : High-tensile steel panels (*: Indicates 590MPa-high-tensile steel panels.)

(**: Indicates 980MPa-ultra-high-tensile steel panels.)

NOTE:

1

2

55

5

6*

90**

91*

4

10

11*

12

24*

25

30

31

94

98*

99*

101*

32

35

95**

96**

97*

100*

104

105

106

107

108

110

38

37

36

39

40

41

43

44

45

46

47

42*

34

33

48

26*

15

13

14

7*

85

16

49

113

114

112

111

109

51

54

56

57

58

62

63

64

71

70

65

66

53

52

50

17

92*

93*

29*

28*

18

19

27

20

21

22

23

8

9

3

AB

59*

60*

67

68*

75*

76

69*

72*

73*

74*

77**

84**

86*

78*

79

82*

87

88

89

83

80

81

61

102

103

1.

Front bumper reinforcement

2.

Headlamp support panel upper

3.

Headlamp support panel lower

4.

Headlamp support panel

BODY COMPONENTS

BODY CONSTRUCTION

1-3

5.

Front body frame to side sill brace

6.

Front floor sidemember

7.

Front sidemember rear bulkhead

8.

Front inner sidemember

9.

Headlamp support panel lower

10. Front sidemember plate
11. Front sidemember extension
12. Front outer sidemember
13. Fender shield extension
14. Front fender gusset
15. Front fender shield
16. Spring house panel
17. Fender shield frame upper inner
18. Front fender bracket rear
19. Front deck frame front upper
20. Engine mounting gusset
21. Condense tank reinforcement
22. Front end upper bar side
23. Front fender bracket
24. Dash crossmember lower
25. Dash panel crossmember upper
26. Dash crossmember extension
27. Dash panel
28. Dash crossmember side
29. Dash panel reinforcement
30. Cowl top panel
31. Front deck crossmember
32. Hood panel inner
33. Hood panel outer
34. Front door side door beam
35. Front door panel inner
36. Front door panel outer
37. Rear door side door beam
38. Rear door panel inner
39. Rear door panel outer
40. Roof rail front
41. Roof bow A
42. Roof bow centre lower
43. Roof bow centre upper
44. Roof bow B
45. Roof bow C
46. Roof bow D
47. Roof rail rear
48. Roof panel
49. Tailgate panel outer
50. Tailgate panel inner
51. Quarter panel extension outer
52. Quarter panel extension rear lower
53. Side outer panel
54. Fuel filler door panel (Left side)
55. Front deck frame rear upper
56. Rear bumper reinforcement
57. Rear end panel outer
58. Rear end inner centre crossmember
59. Rear bumper reinforcement
60. Rear end inner crossmember side
61. Rear bumper bracket
62. Rear floor
63. Rear seat under floor

64. Rear floor side panel
65. Rear floor rear end crossmember
66. Rear floor crossmember
67. Rear floor crossmember
68. Rear floor under stringer
69. Rear bumper support
70. Rear floor sidemember extension
71. Rear floor sidemember
72

Rear floor side sill inner

73. Rear floor sidemember bulkhead
74. Rear floor extension
75. Rear floor rear seat under crossmember
76. Front floor
77. Front floor side sill inner
78. Front floor sidemember
79. Front floor reinforcement
80. Front floor crossmember rear centre
81. Front floor crossmember front
82. Front floor sidemember
83. Front floor crossmember rear
84. Front floor crossmember front
85. Front floor backbone reinforcement
86. Front floor sidemember
87. Battery tray stay rear (Left side)
88. Battery tray stay front (Left side)
89. Front fender
90. Side sill reinforcement
91. Side sill bulkhead front
92. Front pillar reinforcement lower inner
93. Front pillar reinforcement lower support
94. Front lower inner pillar
95. Front pillar reinforcement upper
96. Front upper inner pillar
97. Centre pillar reinforcement
98. Rear door hinge reinforcement
99. Centre inner pillar
100. Roof side rail reinforcement centre
101. Roof side rail inner
102. Roof rail extension front inner
103. Roof rail extension rear inner <Vehicles without

sunroof>

104. Roof side rail reinforcement rear
105. Roof side rail reinforcement rear
106. Rear pillar reinforcement
107. Rear wheel house panel inner
108. Quarter panel upper inner
109. Gate pillar reinforcement
110. Rear inner pillar
111. Quarter panel extension lower inner
112. Quarter panel lower inner
113. Quarter panel extension inner
114. Rear pillar reinforcement lower

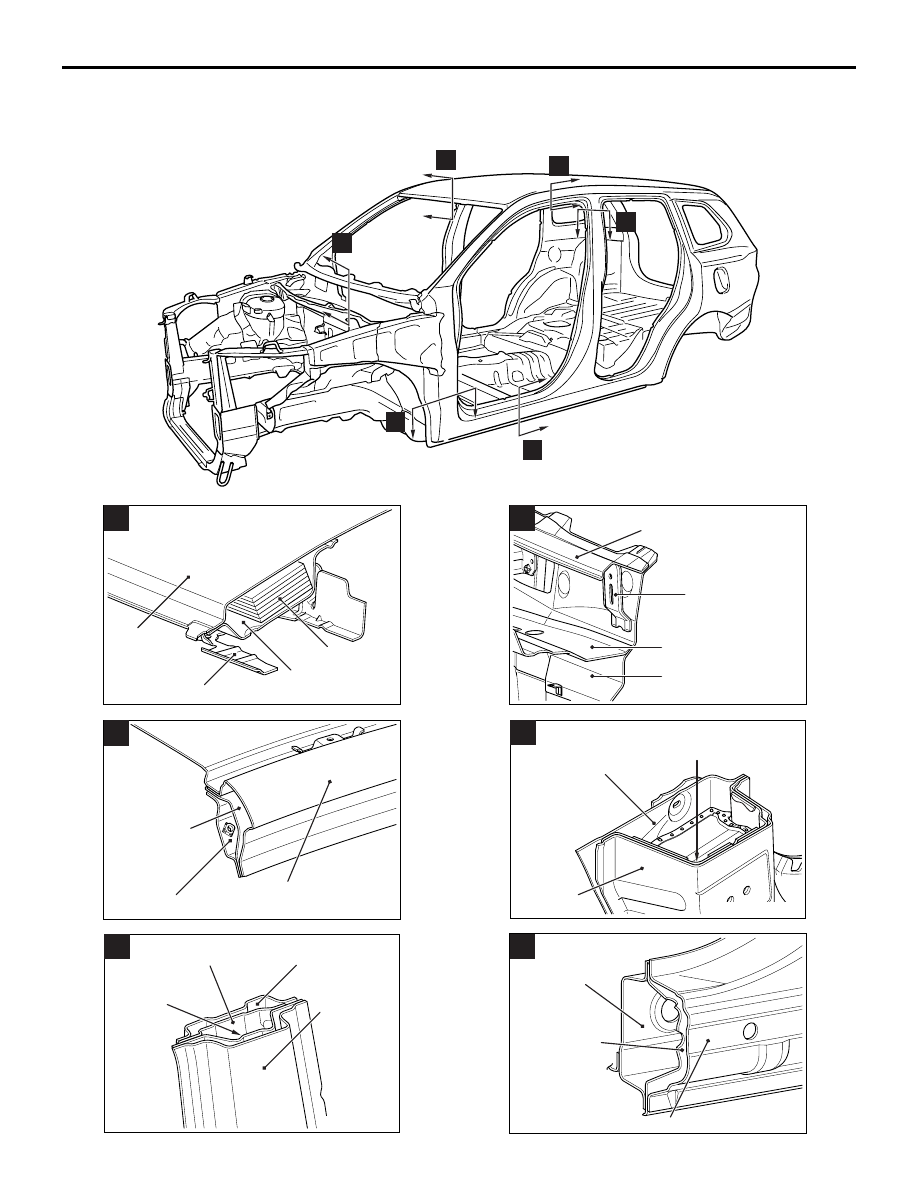

BODY MAIN CROSS-SECTIONAL VIEWS

BODY CONSTRUCTION

1-4

BODY MAIN CROSS-SECTIONAL VIEWS

M4010002001346

ABB00858AB

A

B

D

C

E

F

ABB00783AB

A

Roof panel

Roof rail front

Weight assembly

Map lamp bracket

ABB00784AB

B

Roof side rail
reinforcement
centre

Side outer
panel

Roof side rail inner

ABB00785 AB

C

Centre pillar
reinforcement

Centre pillar
inner upper

Centre pillar seat belt
reinforcement upper

Side outer
panel

ABB00786AB

D

Cowl top
panel upper

Cowl top
stay centre

Cowl top panel inner

Cowl top panel lower

ABB00787AB

E

Front pillar
reinforcement lower

Front inner
pillar lower

Side outer
panel

ABB00788 AB

F

Side sill
reinforcement
outer rear

Side outer panel

Front floor
side sill
inner

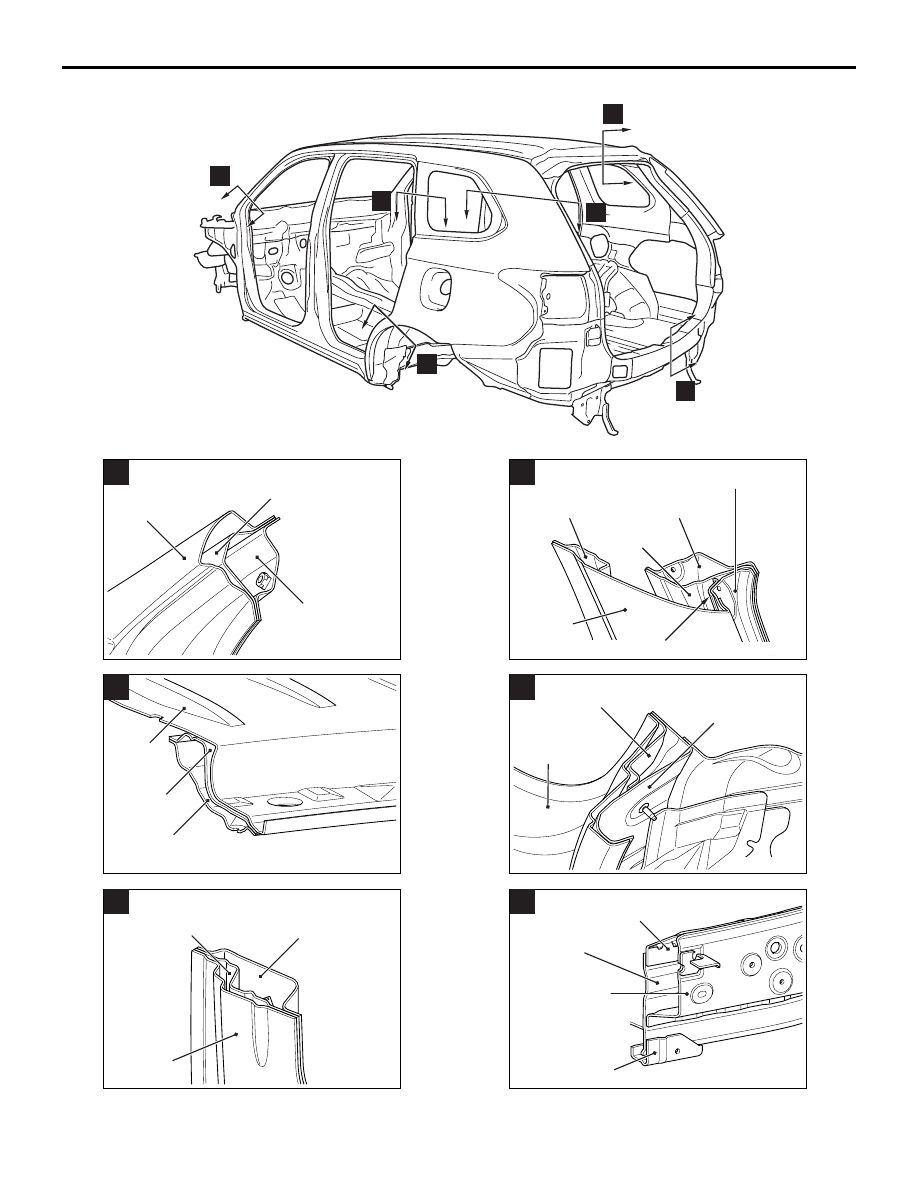

BODY MAIN CROSS-SECTIONAL VIEWS

BODY CONSTRUCTION

1-5

ABB00758AB

G

I

J

K

H

L

ABB00789AB

G

Side outer
panel

Front upper
inner pillar

Front pillar
reinforcement upper

ABB00790AB

H

Roof panel

Roof rail
rear inner

Roof rail
rear outer

ABB00791AB

I

Quarter inner
upper panel

Rear pillar
reinforcement upper

Side outer
panel

ABB00792 AB

J

Side outer
panel

Quarter inner
upper panel

Gate inner
pillar upper

Gate pillar upper
reinforcement

Quarter outer panel
extension upper

Gas spring reinforcement

ABB00793 AB

K

Rear pillar
reinforcement lower

Quarter inner
front extension

Side outer
panel

ABB00794AB

L

Rear end
panel outer

Spare tyre bracket

Rear end inner
centre crossmember

Tailgate striker
reinforcement
