Mitsubishi Outlander (2003+). Manual - part 402

54A-3

REAR COMBINATION LAMP .

54A-88

REAR COMBINATION LAMP
DIAGNOSIS . . . . . . . . . . . . . . . . . .

54A-88

SPECIAL TOOL. . . . . . . . . . . . . . .

54A-88

REAR COMBINATION LAMP . . . .

54A-89

REMOVAL AND INSTALLATION  . . . . .

54A-89

HIGH MOUNTED STOP LAMP

54A-90

REMOVAL AND INSTALLATION .

54A-90

LICENCE PLATE LAMP . . . . .

54A-91

REMOVAL AND INSTALLATION .

54A-91

HAZARD WARNING LAMP
SWITCH . . . . . . . . . . . . . . . . . .

54A-92

TROUBLESHOOTING . . . . . . . . . .

54A-92

SPECIAL TOOL. . . . . . . . . . . . . . .

54A-92

HAZARD WARNING LAMP
SWITCH . . . . . . . . . . . . . . . . . . . . .

54A-92

REMOVAL AND INSTALLATION  . . . . .

54A-92

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-93

COLUMN SWITCH. . . . . . . . . .

54A-94

SPECIAL TOOL. . . . . . . . . . . . . . .

54A-94

COLUMN SWITCH. . . . . . . . . . . . .

54A-94

REMOVAL AND INSTALLATION  . . . . .

54A-94

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-95

HORN . . . . . . . . . . . . . . . . . . . .

54A-96

REMOVAL AND INSTALLATION .

54A-96

INSPECTION . . . . . . . . . . . . . . . . .

54A-97

CLOCK. . . . . . . . . . . . . . . . . . .

54A-98

SPECIAL TOOL . . . . . . . . . . . . . . .

54A-98

CLOCK . . . . . . . . . . . . . . . . . . . . . .

54A-98

REMOVAL AND INSTALLATION. . . . . .

54A-98

CIGARETTE LIGHTER  . . . . . .

54A-99

INSPECTION  . . . . . . . . . . . . . . . . .

54A-99

ACCESSORY SOCKET . . . . . .

54A-99

SPECIAL TOOL . . . . . . . . . . . . . . .

54A-99

ACCESSORY SOCKET . . . . . . . . .

54A-100

REMOVAL AND INSTALLATION. . . . . .

54A-100

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-101

RHEOSTAT  . . . . . . . . . . . . . . .

54A-102

REMOVAL AND INSTALLATION  .

54A-102

INSPECTION  . . . . . . . . . . . . . . . . .

54A-102

SPEAKER. . . . . . . . . . . . . . . . .

54A-103

REMOVAL AND INSTALLATION  .

54A-103

ANTENNA  . . . . . . . . . . . . . . . .

54A-104

ANTENNA. . . . . . . . . . . . . . . . . . . .

54A-104

REMOVAL AND INSTALLATION  .

54A-104

REAR WINDOW DEFOGGER .

54A-105

GENERAL INFORMATION  . . . . . .

54A-105

TROUBLESHOOTING . . . . . . . . . .

54A-105

ON-VEHICLE SERVICE . . . . . . . . .

54A-105

PRINTED HEATER LINES CHECK . . . .

54A-105

REAR WINDOW DEFOGGER
SWITCH  . . . . . . . . . . . . . . . . . . . . .

54A-105

REMOVAL AND INSTALLATION. . . . . .

54A-105

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-105

BATTERY

CHASSIS ELECTRICAL

54A-4

BATTERY

SERVICE SPECIFICATIONS

M1541000300221

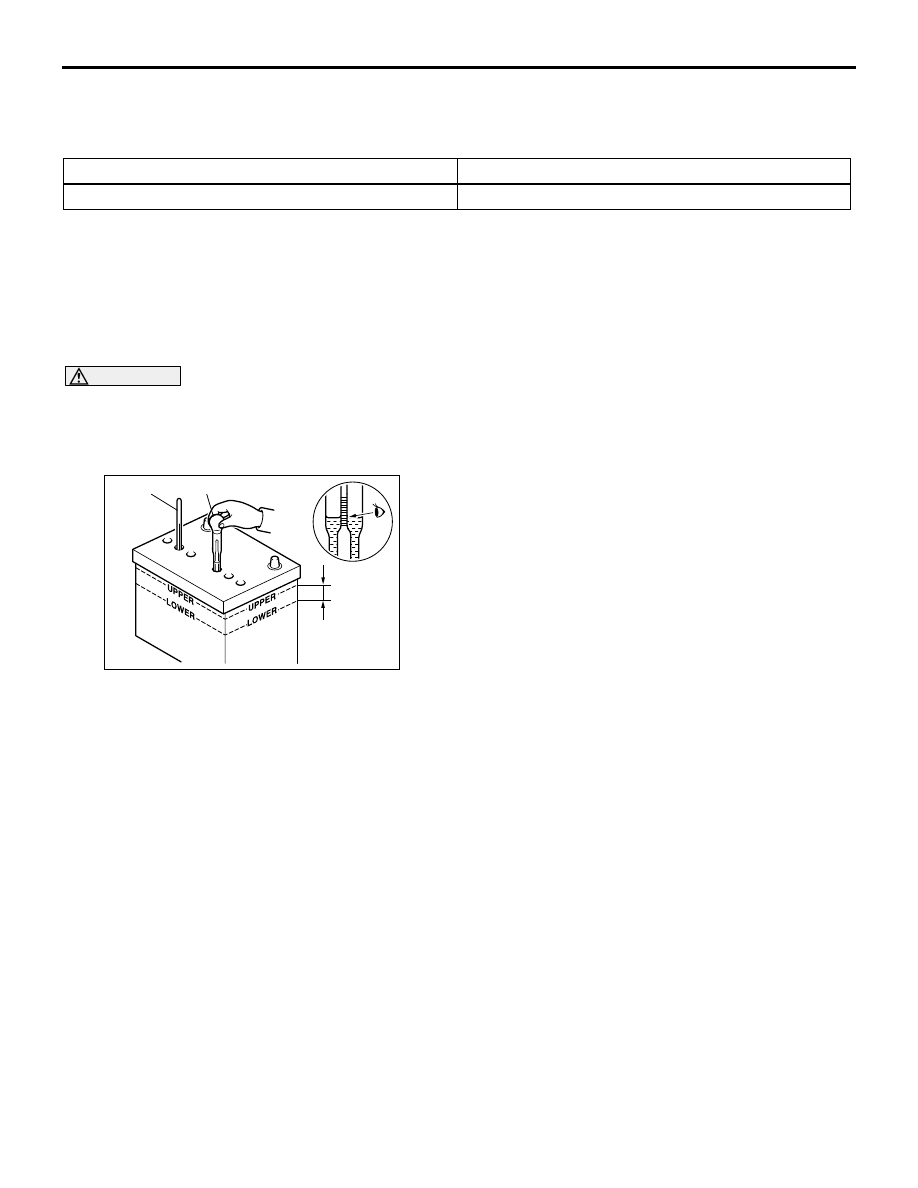

ON-VEHICLE SERVICE

FLUID LEVEL AND SPECIFIC GRAVITY
CHECK

M1541001000472

Inspect whether or not the battery fluid is between

the UPPER LEVEL and LOWER LEVEL marks.

CAUTION

•

If the battery fluid is below the LOWER
LEVEL, the battery could explode in using.

•

If the battery fluid is over the UPPER LEVEL,
leakage could result.

1. Use a hydrometer and thermometer to check the

specific gravity of the battery fluid.

Standard value: 1.220

−

 1.290 (20

°

C)

2. The specific gravity of the battery fluid varies with

the temperature, so use the following formula to
calculate the specific gravity for 20

°

C. Use the

calculated value to determine whether or not the
specific gravity is satisfactory.

D20 = (t

−

20) X 0.0007 + Dt

D20: Specific gravity of the battery fluid
calculated for 20

°

C

Dt: Actually measured specific gravity
t: Actually measured temperature

Items

Specification

Specific gravity of the battery fluid

1.220

−

 1.290 (20

°

C)

AC211242

AB

Battery fluid

Therometer

Hydrometer

BATTERY

CHASSIS ELECTRICAL

54A-5

CHARGING

M1541001100554

CAUTION

•

The battery plus should be removed during
charging.

•

The battery electrolyte level may rise and
overflow from the battery during charging.

•

Explosions may occur if the battery is
brought close to naked flames during
charging.

•

After charging is complete, replace the
battery plus, pour water over the battery to
rinse away any sulphuric acid, and let the
battery stand to dry.

•

Do not let the battery electrolyte temperature
rise above approximately 45

°

C (approximately

55

°

C during rapid charging).

1. Remove the battery from the vehicle.

2. The normal charging current is a value in

amperes which is 1/10th of the battery capacity. If
the battery needs to be charged rapidly because
of reasons such as time limitations, the maximum
charging current for rapid charging is the battery
capacity expressed as an ampere value.

3. Determine when charging is finished.

•

When the specific gravity of the battery
electrolyte is constantly within 1.250

−

 1.290 for a

continuous period of one hour or more.

•

When the voltage per cell during charging is 2.5

−



V constantly for a continuous period of one hour
more.

Battery type

Capacity (5-hour rate)

Normal charging current Rapid charging

current

75D23L

53 A

5.3 A

53 A

BATTERY

CHASSIS ELECTRICAL

54A-6

BATTERY TEST

M1541001200562

BATTERY TESTING PROCEDURE

STEP 1. Check the battery cables.

Remove the negative cable, then the positive cable.
Check for dirty or corroded connections.

Q: Are the battery cables dirty or have corroded

connections?

YES :

Clean the battery cables. Then go to Step 2.

NO :

Go to Step 2.

STEP 2. Check the battery post.

Check for loose battery post.

Q: Are the battery post faulty?

YES :

Replace the battery. Then go to Step 4.

NO :

Go to Step 3.

STEP 3. Check the battery case and cover.
(1) Remove the hold-downs and shields.
(2) Check for broken/cracked case or cover.

Q: Is the battery case or cover faulty?

YES :

Replace the battery. Then go to Step 4.

NO :

Go to Step 4.

STEP 4. Check the open circuit voltage.
(1) Turn headlamps on for 15 seconds.
(2) Turn headlamps off for two minutes to allow

battery positive voltage to stabilize.

(3) Disconnect the battery cables.
(4) Read open circuit voltage.

Q: Is open circuit voltage 12.4 volts or more?

YES :

Go to Step 5.

NO :

Charge the battery at 5 amps for 10.4 hours.
Then re-test.

STEP 5. Check the load test.
(1) Connect a load tester to the battery.
(2) Load the battery at the recommended discharge

rate (See LOAD TEST RATE CHART) for 15
seconds.

(3) Read voltage after 15 seconds, then remove

load.

(4) Compare the measured value with the minimum

voltage. (See LOAD TEST CHART.)

Q: Is the voltage higher than minimum voltage?

YES :

The battery is normal.

NO :

Replace the battery. Then go to Step 4.

LOAD TEST CHART

LOAD TEST RATE CHART

Temperature

°

C

21 and
above

16 10  4

−

1

−

7

−

12

−

18

Minimum voltage

9.6

9.5

9.4

9.3

9.1

8.9

8.7

8.5

Battery type

75D23L

Charging time when fully discharged h
(5-amp. rated current charging)

11

Load test (Amps)

275
