DOOR MIRROR

EXTERIOR

51-47

DOOR MIRROR

GENERAL INFORMATION

M1511000100699

Remote Controlled Mirror Operation
The mirror on the door mirror moves up/down and
left/right by operating the remote controlled door
mirror switch when the ignition switch is in the "ON"
or "ACC" position.

Heated Door Mirror operation
The defogger relay switch is activated (ON) by
turning on the A/C-ECU built-in defogger switch
when the ignition switch is in the "ON" position.
When the defogger relay is turned ON, power is
supplied to the defogger and door mirror, and the

heater of the door mirror (heated door mirror) starts
operations. The defogger comes with a timer
function and will automatically turn OFF the switch
approximately about 11 minutes <manual A/C> or
about 20 minutes <automatic A/C> after the
defogger switch is turned ON. The heated door
mirror operations are also terminated along with the
defogger, at this time.

TROUBLESHOOTING

DIAGNOSIS TROUBLESHOOTING FLOW

M1511014600103

Refer to GROUP 00

−

 How to Use

Troubleshooting/Inspection Service Points

P.00-6

.

TROUBLE SYMPTOM CHART

M1511015000115

SYMPTOM

INSPECTION
PROCEDURE

REFERENCE
PAGE

All heated door mirrors do not operate

1

P.51-48

The right or left heated door mirror does not operate

2

P.51-50

DOOR MIRROR

EXTERIOR

51-48

SYMPTOM PROCEDURES

INSPECTION PROCEDURE 1: All Heated Door Mirrors do not Operate

COMMENTS ON TROUBLE SYMPTOM
The heated door mirrors should work for
approximately 11 minutes <manual A/C> or 20
minutes <automatic A/C> when the rear defogger
switch is turned on. If the mirror heater does not work
for the specified period, the defogger relay circuit
(heated door mirror power supply circuit) may be
defective.

POSSIBLE CAUSES

•

Damaged harness wires and connectors

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

DEFOGGER
RELAY

DEFOGGER

REMOTE
CONTROLLED
MIRROR (RH)

REMOTE
CONTROLLED
MIRROR (LH)

MIRROR
HEATER

MIRROR
HEATER

<LHD>
<RHD>

<LHD>
<RHD>

<LHD>
<RHD>

<LHD>
<RHD>

<LHD>
<RHD>

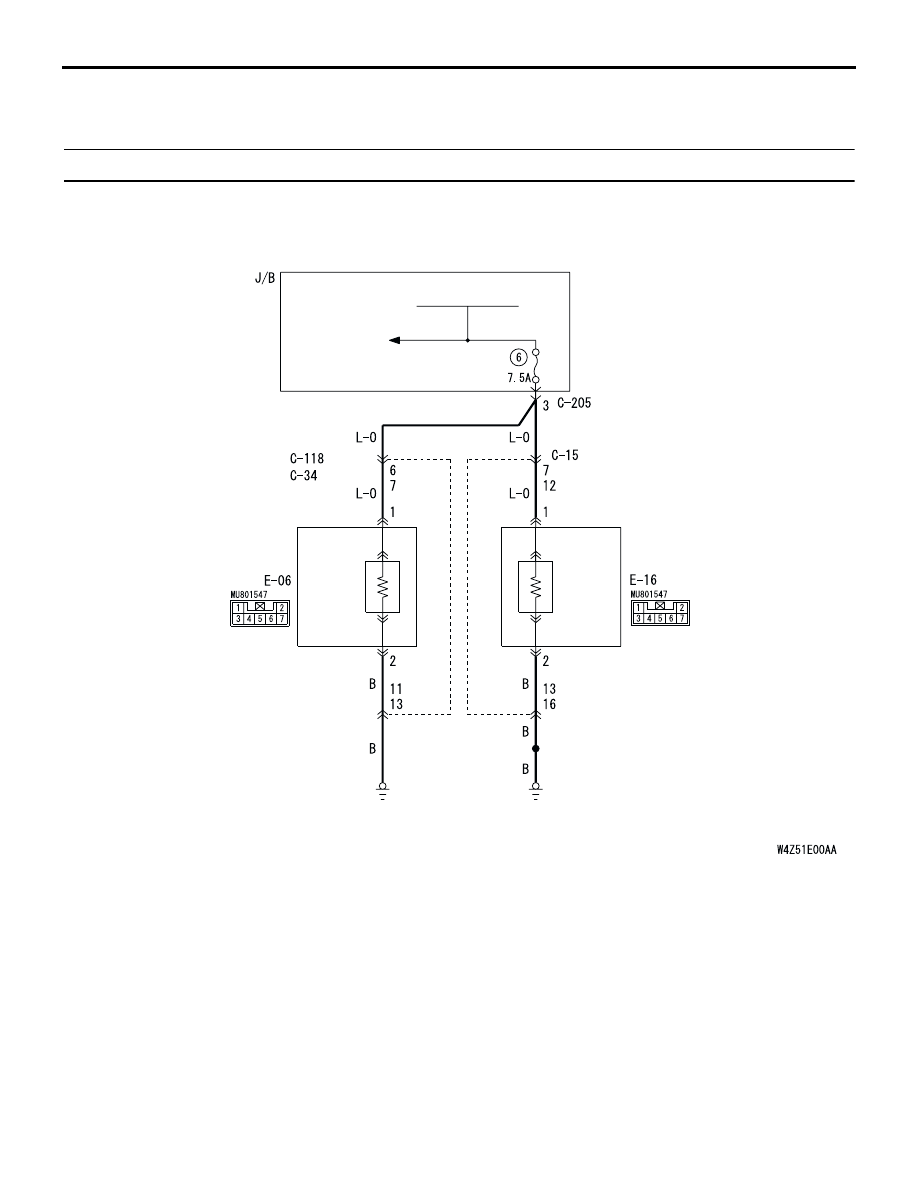

Heated door mirror circuit

DOOR MIRROR

EXTERIOR

51-49

DIAGNOSIS PROCEDURE

STEP 1. Check the defogger.

Check that the rear defogger system should work
normally.

Q: Is the check result normal?

YES :

Go to Step 2.

NO :

Troubleshoot the rear defogger (Refer to
GROUP 55A

−

 Trouble symptom chart

P.55A-4

 or GROUP 55B

−

 Trouble symptom

chart

P.55B-28

).

STEP 2. Connector check: C-205 junction block
connector

Q: Is the check result normal?

YES :

Intermittent malfunction (Refer to GROUP

00

−

 How to Cope with Intermittent

Malfunction

P.00-6

).

NO :

Repair the defective connector.

AC210474

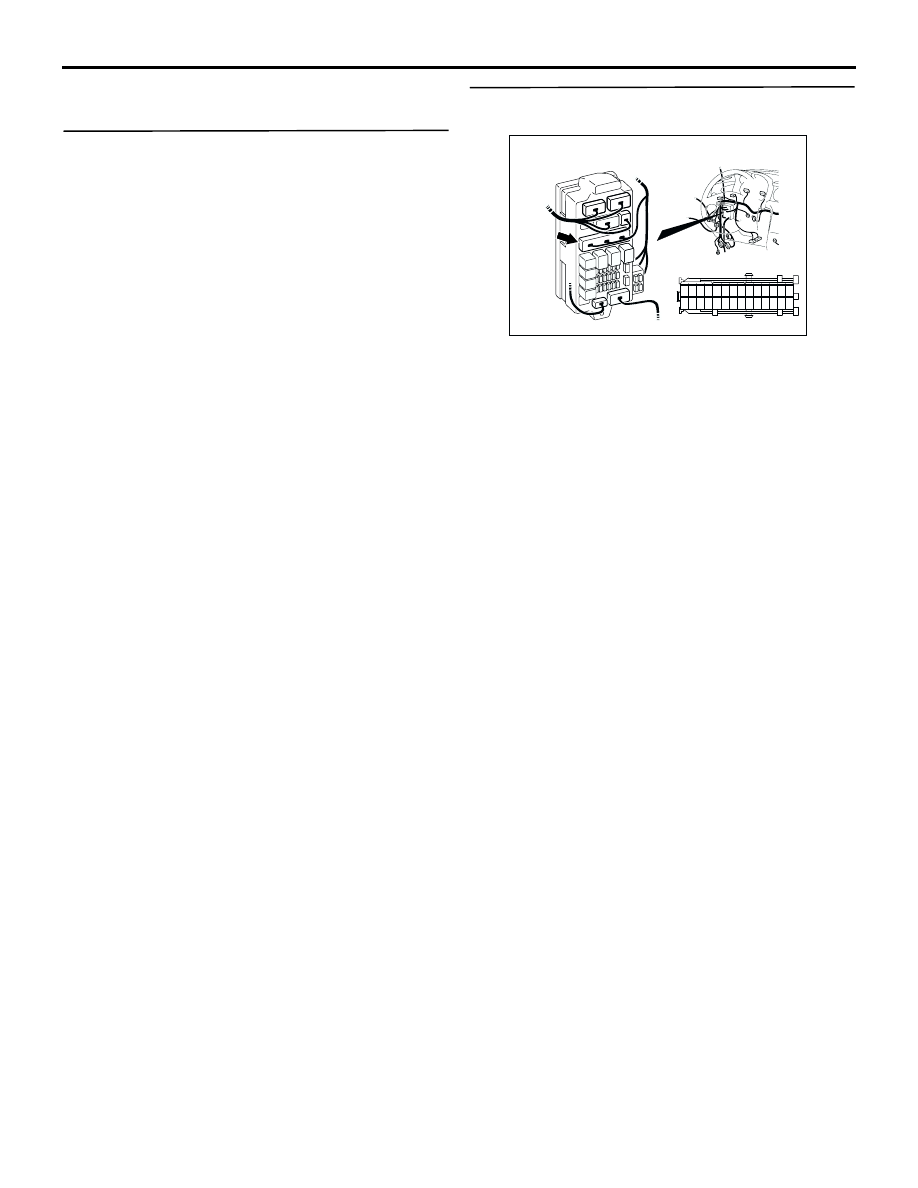

Connector: C-205

Harness side

AE

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

Junction block (Front view)

DOOR MIRROR

EXTERIOR

51-50

INSPECTION PROCEDURE 2: Right or Left Heated Door Mirror does not Operate

COMMENTS ON TROUBLE SYMPTOM
If either of the heated door mirrors does not work, the
door mirror assembly may be defective.

POSSIBLE CAUSES

•

Malfunction of the door mirror assembly

•

Damaged harness wires and connectors

DIAGNOSIS PROCEDURE

STEP 1. Verify the operation of each heated door
mirror.

Q: Which door mirror does not heat?

Door mirror (RH) :

Go to Step 2.

Door mirror (LH) :

Go to Step 9.

STEP 2. Check the door mirror assembly (RH).

Check that the heater element of the door mirror
assembly (RH) is in good condition (Refer to the
heated door mirror check

P.51-48

).

Q: Is the check result normal?

YES :

Go to Step 3.

NO :

Replace the door mirror assembly (RH).

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

DEFOGGER
RELAY

DEFOGGER

REMOTE
CONTROLLED
MIRROR (RH)

REMOTE
CONTROLLED
MIRROR (LH)

MIRROR
HEATER

MIRROR
HEATER

<LHD>
<RHD>

<LHD>
<RHD>

<LHD>
<RHD>

<LHD>
<RHD>

<LHD>
<RHD>

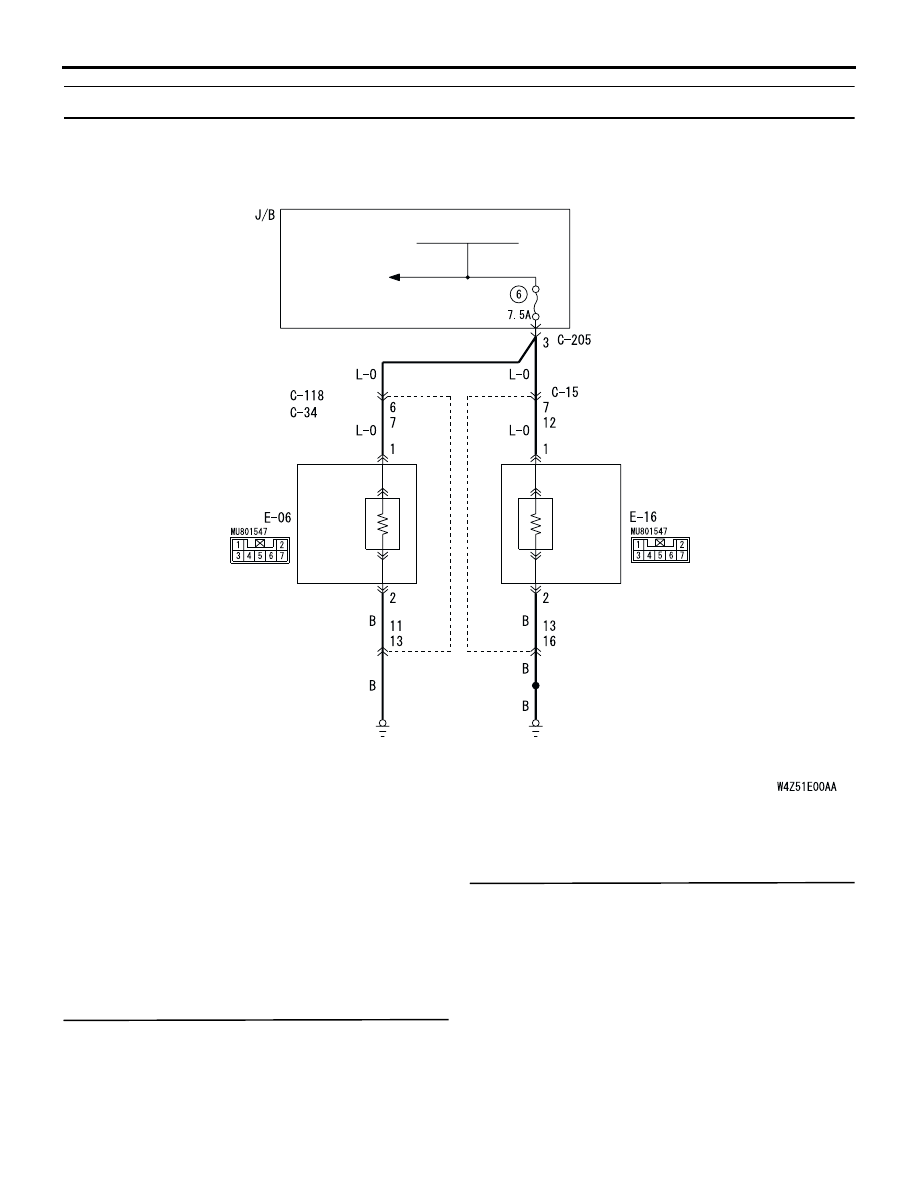

Heated door mirror circuit
