Mitsubishi Outlander (2003+). Manual - part 152





EMISSION CONTROL <MPI>

ENGINE AND EMISSION CONTROL

17-27

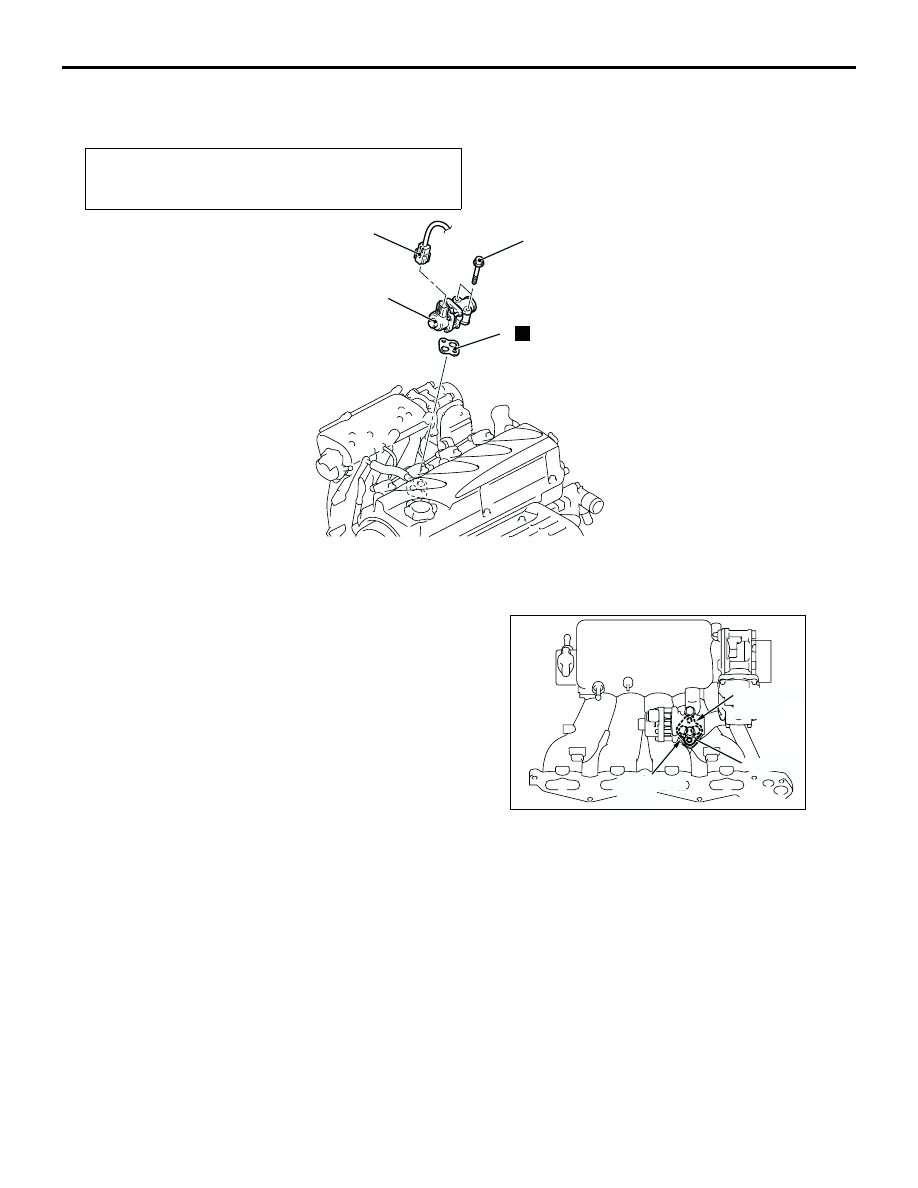

EXHAUST GAS RECIRCULATION (EGR) VALVE REMOVAL AND INSTALLATION
<4G63>

M1173010500249

Pre-removal and Post-installation Operation
Air cleaner cover and air intake hose removal and installation
(Refer to GROUP 15 - Air cleane

P.15-3

).

AC301219

20 ± 2 N·m

2

1

3

N

AB

Removal steps

1.

Vacuum hose connection

2.

EGR valve

3.

EGR valve gasket

Removal steps (Continued)

EMISSION CONTROL <MPI>

ENGINE AND EMISSION CONTROL

17-28

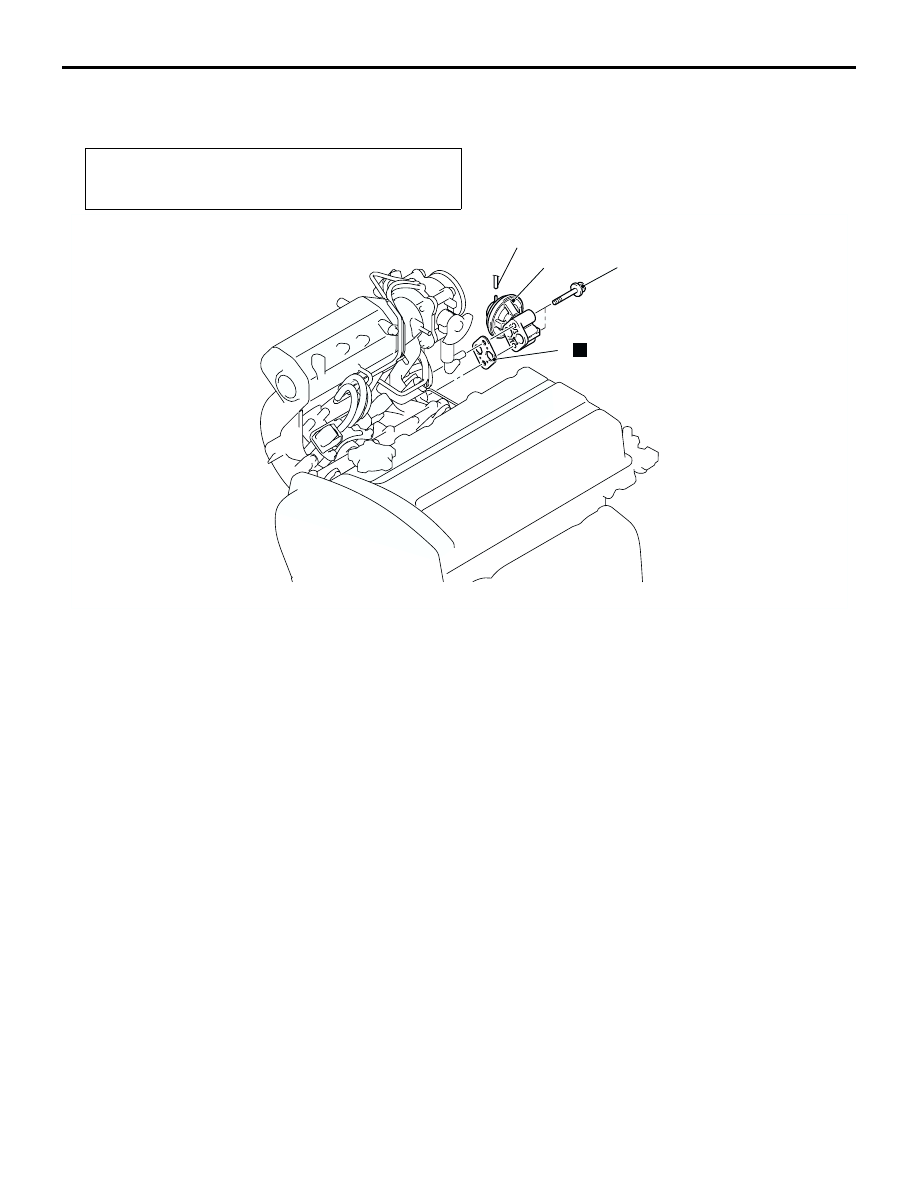

EXHAUST GAS RECIRCULATION (EGR) VALVE REMOVAL AND INSTALLATION
<4G69>

M1173010500250

INSTAIIATION SERVICE POINT

>>A<< EGR PIPE B GASKET INSTALLATION

Install the EGR valve gasket as shown in the
illustration.

Pre-removal and Post-installation Operation
Resonator removal and installation (Refer to GROUP 15 - Air
cleaner

P.15-4

).

AC302329AE

1

N

3

2

24 ± 3 N·m

Removal steps

1.

EGR valve connector

2.

EGR valve

>>A<<

3.

EGR valve gasket

AC302358AE

Gasket

Notched
part

Notched
part

EMISSION CONTROL <MPI>

ENGINE AND EMISSION CONTROL

17-29

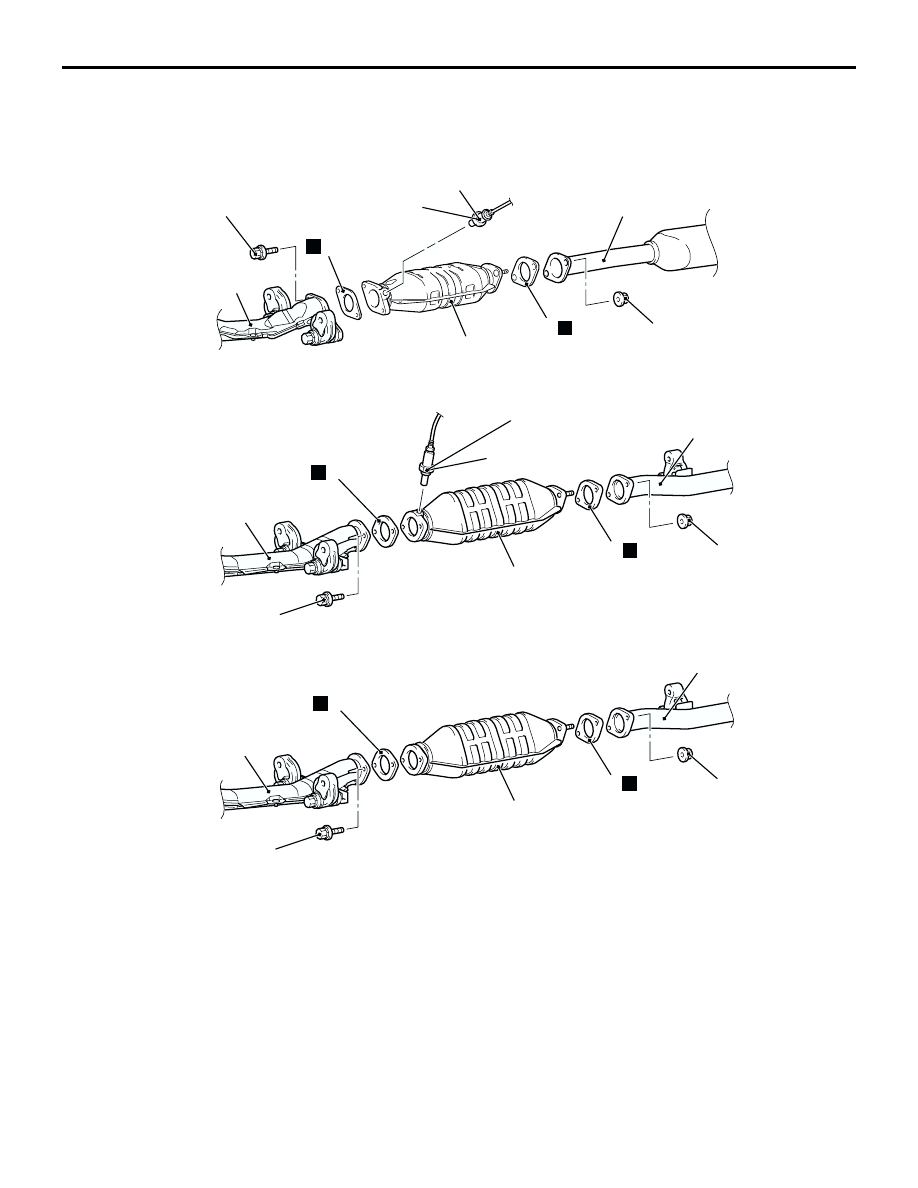

CATALYTIC CONVERTER

REMOVAL AND INSTALLATION

M1173003900449

AC212564

1

44 ± 5 N·m

49 ± 10 N·m

N

N

59 ± 10 N·m

2

4

6

5

AC

<4G63-2WD>

3

AC212565

1

44 ± 5 N·m

49 ± 10 N·m

N

N

59 ± 10 N·m

2

4

6

5

AD

<4G63-4WD>

3

AC309495

49 ± 10 N·m

N

N

59 ± 10 N·m

2

4

6

5

AB

<4G69>

3

Removal steps

<<A>>

>>A<<

1.

Oxygen sensor <4G63>

2.

Center exhaust pipe connection

3.

Exhaust pipe gasket

4.

Front exhaust pipe connection

5.

Exhaust pipe gasket

6.

Catalytic converter

Removal steps (Continued)

EMISSION CONTROL <MPI>

ENGINE AND EMISSION CONTROL

17-30

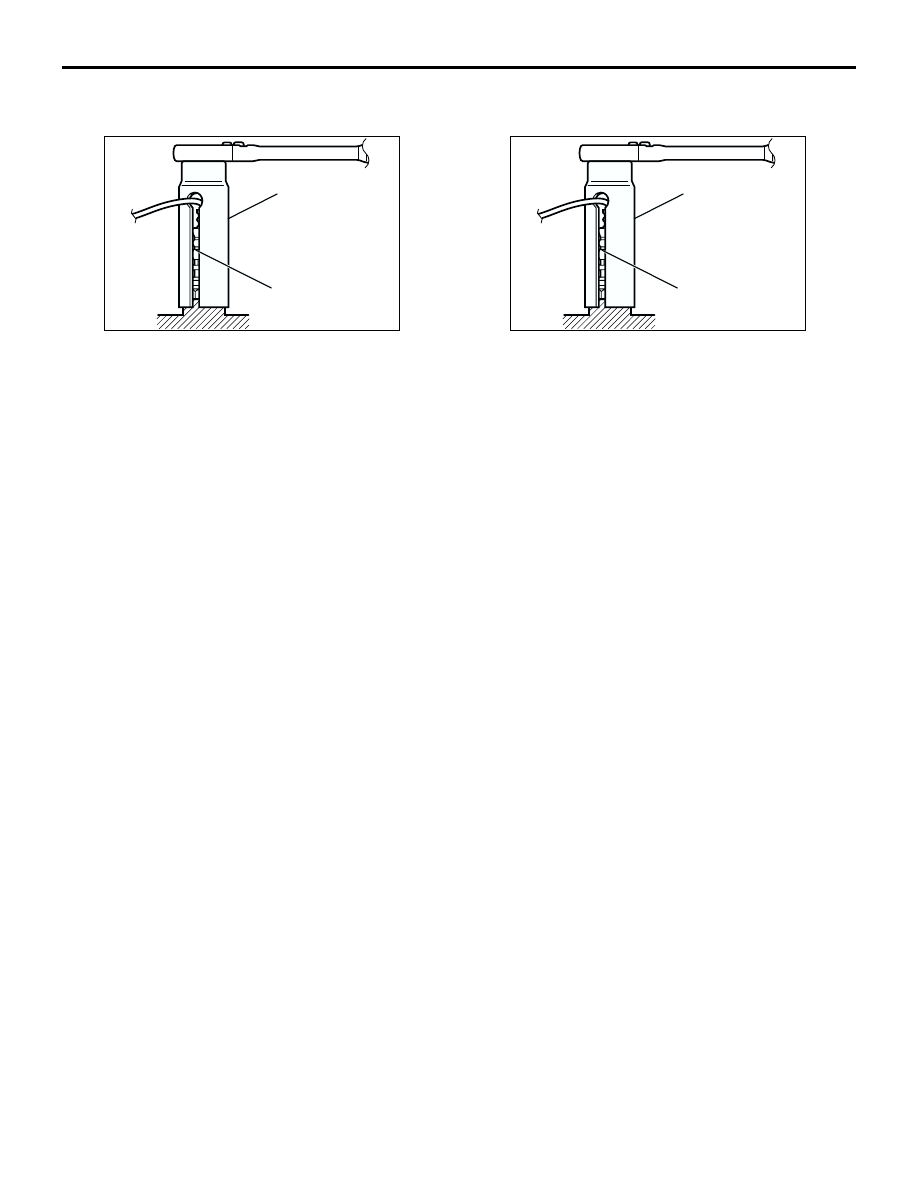

REMOVAL SERVICE POINT

<<A>> OXYGEN SENSOR REMOVAL

Use special tool oxygen sensor wrench (MD998770)
to remove the oxygen sensor.

INSTALLATION SERVICE POINT

>>A<< OXYGEN SENSOR INSTALLATION

Use special tool oxygen sensor wrench (MD998770)
to install the oxygen sensor.

AC212566AB

MD998770

Oxygen sensor

AC212566AB

MD998770

Oxygen sensor
