TRIMS

TSB Revision

INTERIOR

52A-41

TRIMS

REMOVAL AND INSTALLATION

M1521001100228

AC003262

B

B

A

A

1

4

5

8

A

A

3

6

7

44 N·m

33 ft-lb

44 N·m

33 ft-lb

13

14

D

D

D

D

A

A

C
C

9

10

11

12

SECTION D - D

9, 10

9

SECTION C - C

SECTION B - B

1

SECTION A - A

1, 5, 9

CLIP

CLIP

CLIP

2

NOTE

: Metal clip position

: Resin clip position

AB

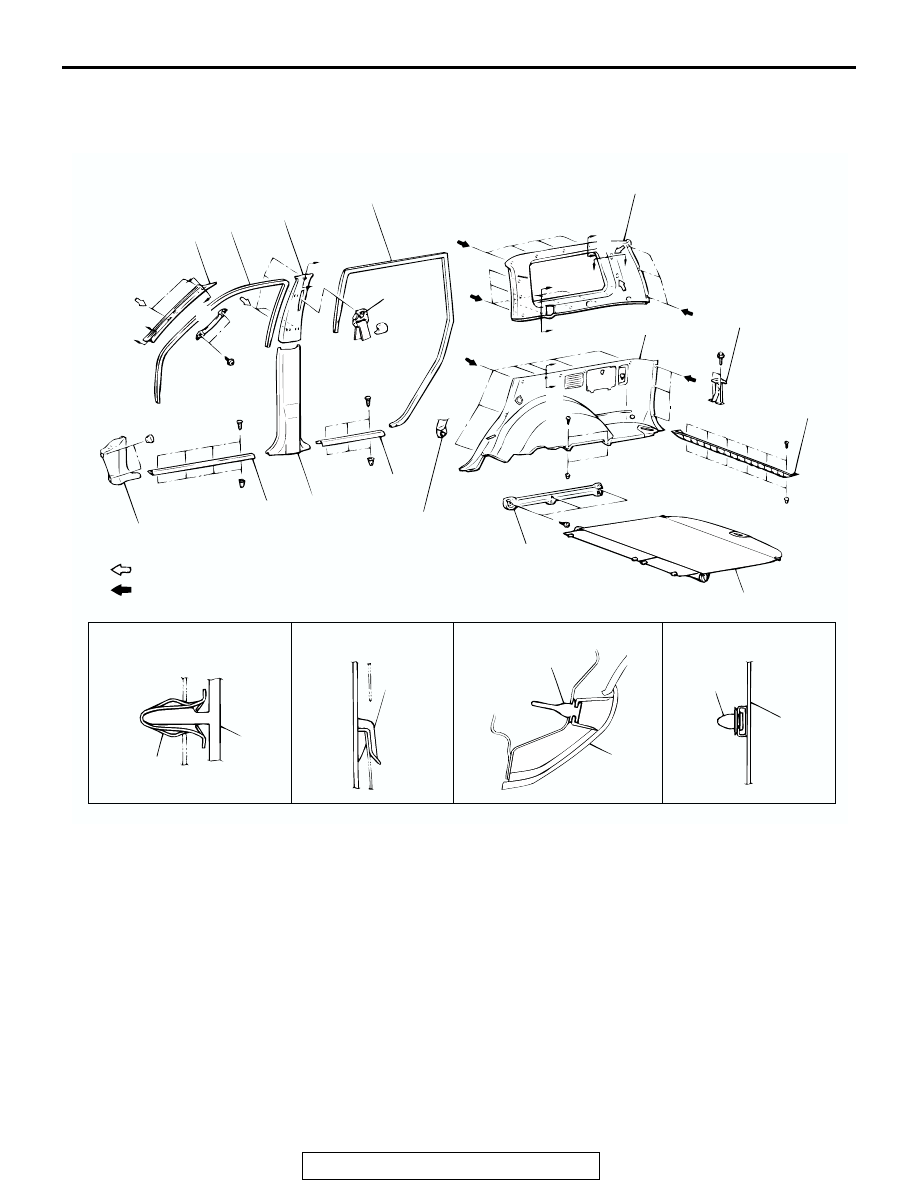

REMOVAL STEPS

1. FRONT PILLAR TRIM
2. COWL SIDE TRIM
3. FRONT SCUFF PLATE
4. FRONT DOOR OPENING

WEATHERSTRIP, INNER

5. CENTER PILLAR TRIM, UPPER
6. CENTER PILLAR TRIM, LOWER
7. REAR SCUFF PLATE

8. REAR DOOR OPENING

WEATHERSTRIP, INNER

9. QUARTER TRIM, UPPER
10. QUARTER TRIM, LOWER
11. PARCEL HOOK
12. REAR END TRIM
13. SHELF HOLDER
14. TONNEAU COVER <VEHICLES

WITH TONNEAU COVER>

REMOVAL STEPS (Continued)

HEADLINING

TSB Revision

INTERIOR

52A-42

HEADLINING

REMOVAL AND INSTALLATION

M1521001400207

Pre- removal and Post- installation Operation
² Front Pillar Trim, Center Pillar Trim, Upper and Quarter

Trim, Upper Removal and Installation (Refer to

P.52A-41

.)

AC202789 AB

7

8

9

11

2

6

15

14

13

12

22 N·m
16 ft-lb

7

9

8

5

4

1

3

10

18

19

17

19

18

17

16

7

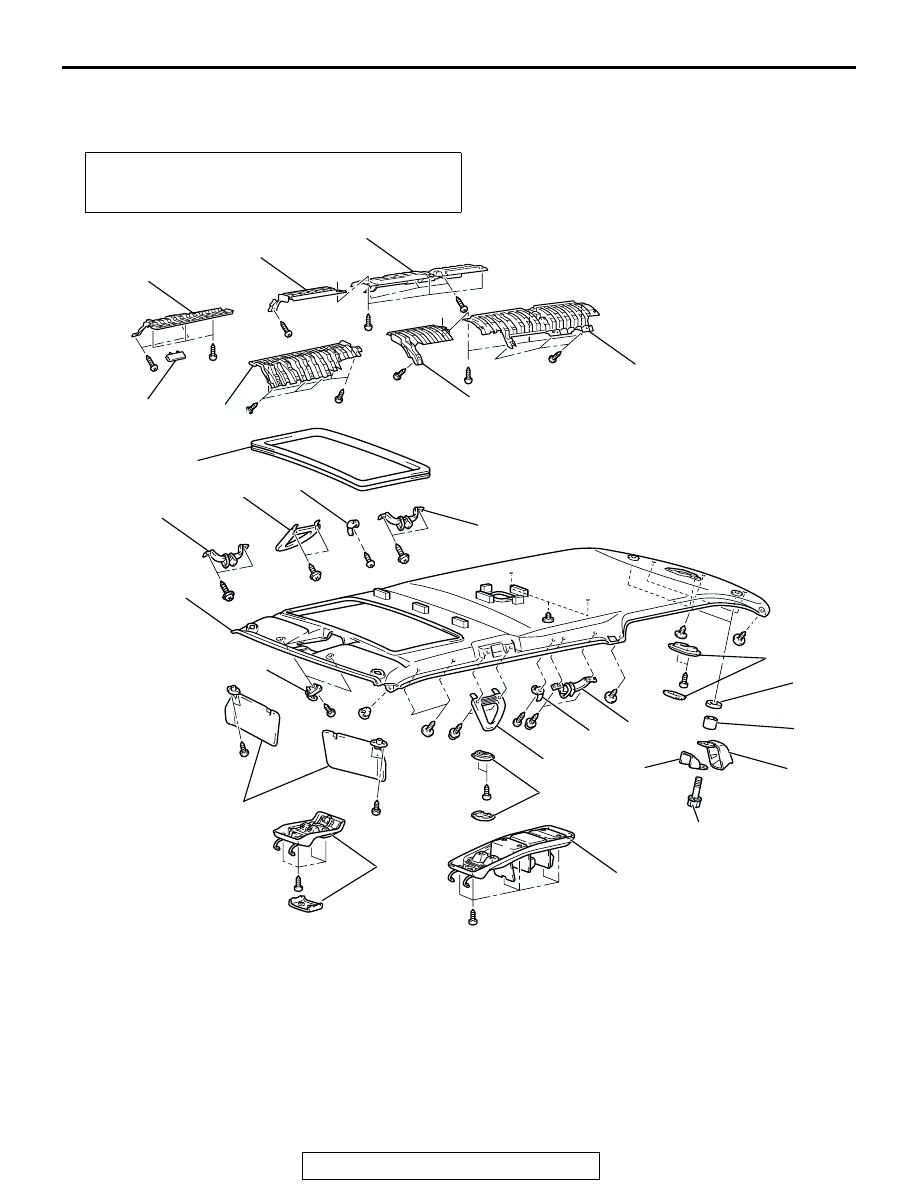

HEADLINING REMOVAL STEPS

1. SUNVISOR ASSEMBLY
2. SUNVISOR HOLDER
3. MAP LIGHT ASSEMBLY <VEHICLES

WITH SUNROOF>

4. OVERHEAD CONSOLE ASSEMBLY

<VEHICLES WITHOUT SUNROOF>

5. DOME LIGHT ASSEMBLY
6. CARGO ROOM LIGHT ASSEMBLY
7. ASSIST GRIP
8. GRIP

9. COAT HANGER
10. HEADLINING TRIM
11. HEADLINING

TETHER ANCHOR REMOVAL
STEPS

12. TETHER ANCHOR BRACKET
13. COVER
14. SPACER 10 mm (0.4 inch)
15. FIVER WASHER

HEADLINING REMOVAL STEPS

INSIDE REAR VIEW MIRROR

TSB Revision

INTERIOR

52A-43

INSIDE REAR VIEW MIRROR

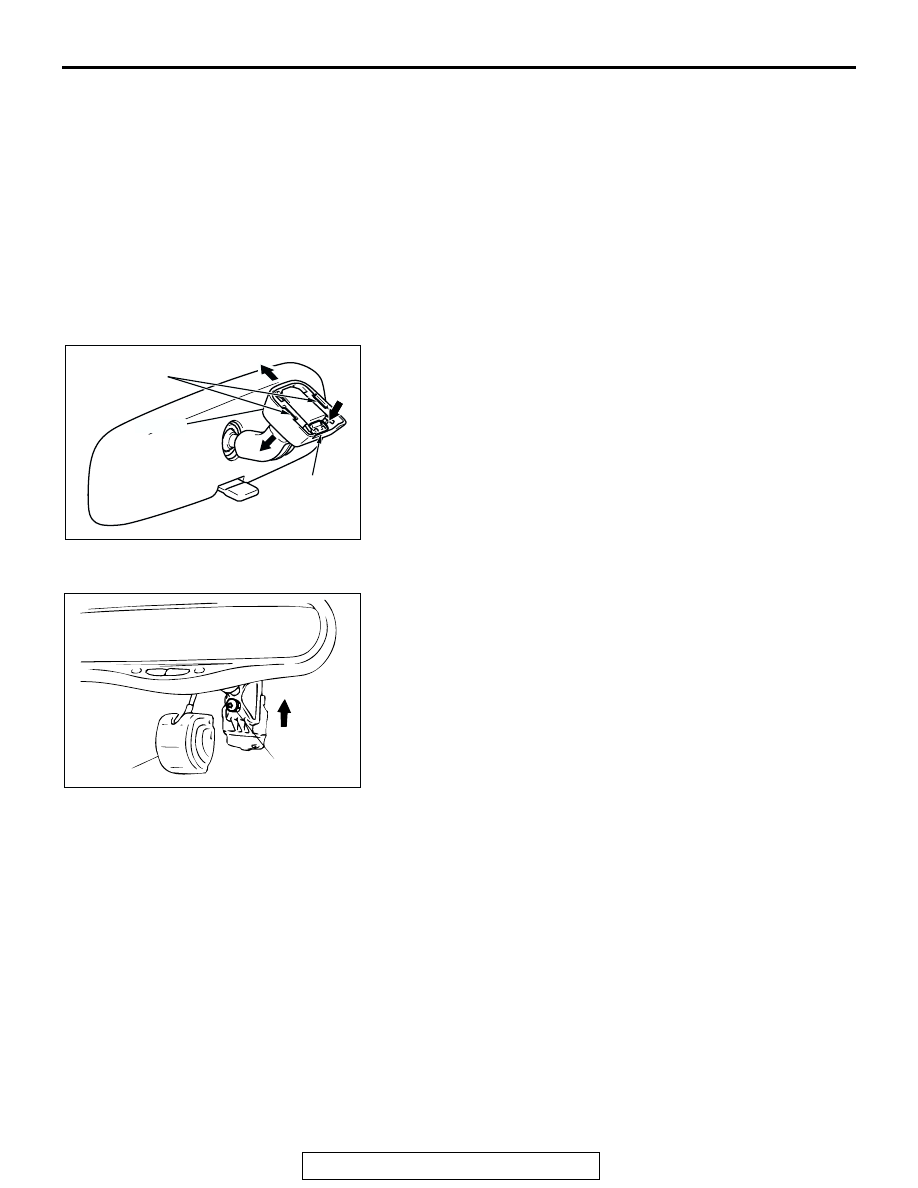

REMOVAL SERVICE POINT

M1521002700212

.

<Vehicles without compass and temperature display>
1. Disengage claw A and lower the cover in the arrow 1

direction.

2. Push claw B in the arrow 2 direction to unlock, and pull out

the mirror in the arrow 3 direction.

.

<Vehicles with compass and temperature display>
1. Disconnect the connector on the inside rear view mirror

side.

2. Remove the cover.
3. Loosen the screw, and remove the inside rear view mirror by

sliding it in the direction of the arrow.

E/A REMOVAL STEPS

HEADLINING

16. E/A TUBE
17. E/A SIDE ROOF (A)
18. E/A SIDE ROOF (B)
19. E/A SIDE ROOF (C)

AC209066

CLAW B

CLAW A

COVER

1

2

3

AC

AC003264AB

COVER

SCREW

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-44

FRONT SEAT ASSEMBLY

REMOVAL AND INSTALLATION

M1522001300195

Pre-removal and Post-installation Operation
• Rear Floor Console Assembly Removal and Installation

(Refer to

P.52A-40

.)

AC003265

2

5

4

44 N·m

33 ft-lb

44 N·m

33 ft-lb

44 N·m

33 ft-lb

44 N·m

33 ft-lb

44 N·m

33 ft-lb

1

2

5

4

3

4

3

4

AB

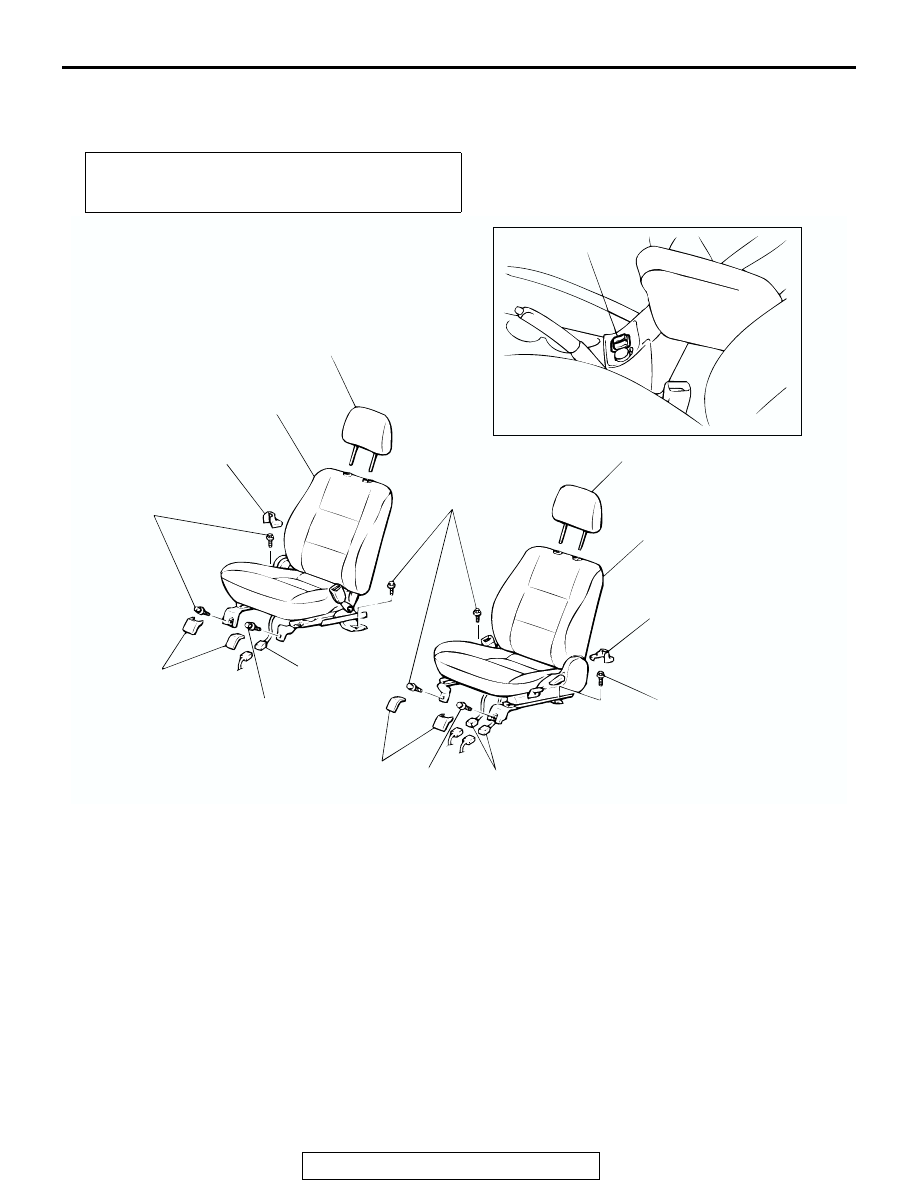

1. HEATED SEAT SWITCH

<VEHICLES WITH HEATED SEAT>
(REFER TO

P.52A-40

.)

2. HEAD RESTRAINT

FRONT SEAT ASSEMBLY
REMOVAL STEPS

3.

HARNESS CONNECTORS

4.

SEAT ANCHOR COVER

>>A<<

5.

FRONT SEAT ASSEMBLY
