42-3

SUNROOF ASSEMBLY. . . . . . . . . . .

42-168

GENERAL INFORMATION . . . . . .

42-168

SUNROOF DIAGNOSIS  . . . . . . . .

42-168

INTRODUCTION TO SUNROOF
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

42-168

SUNROOF DIAGNOSTIC
TROUBLESHOOTING STRATEGY  . . .

42-168

SYMPTOM CHART . . . . . . . . . . . . . . . .

42-169

SYMPTOM PROCEDURES  . . . . . . . . .

42-169

CHECKING AT THE SUNROOF-ECU

42-193

SPECIAL TOOLS. . . . . . . . . . . . . .

42-194

ON-VEHICLE SERVICE. . . . . . . . .

42-195

WATER TEST . . . . . . . . . . . . . . . . . . . .

42-195

SUNROOF FIT ADJUSTMENT . . . . . . .

42-195

OPERATION CHECK  . . . . . . . . . . . . . .

42-196

SUNROOF ASSEMBLY . . . . . . . . .

42-200

REMOVAL AND INSTALLATION. . . . . .

42-200

SUNROOF MOTOR CHECK . . . . . . . . .

42-206

SUNROOF SWITCH CONTINUITY
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

42-206

UNDER COVER . . . . . . . . . . . .

42-207

REMOVAL AND INSTALLATION  .

42-207

SPECIFICATIONS . . . . . . . . . .

42-208

FASTENER TIGHTENING
SPECIFICATIONS  . . . . . . . . . . . . .

42-208

SERVICE SPECIFICATIONS . . . . .

42-209

SEALANTS AND ADHESIVES  . . .

42-209

COMPONENT IDENTIFICATION . .

42-210

BODY MOUNTING

TSB Revision

BODY

42-4

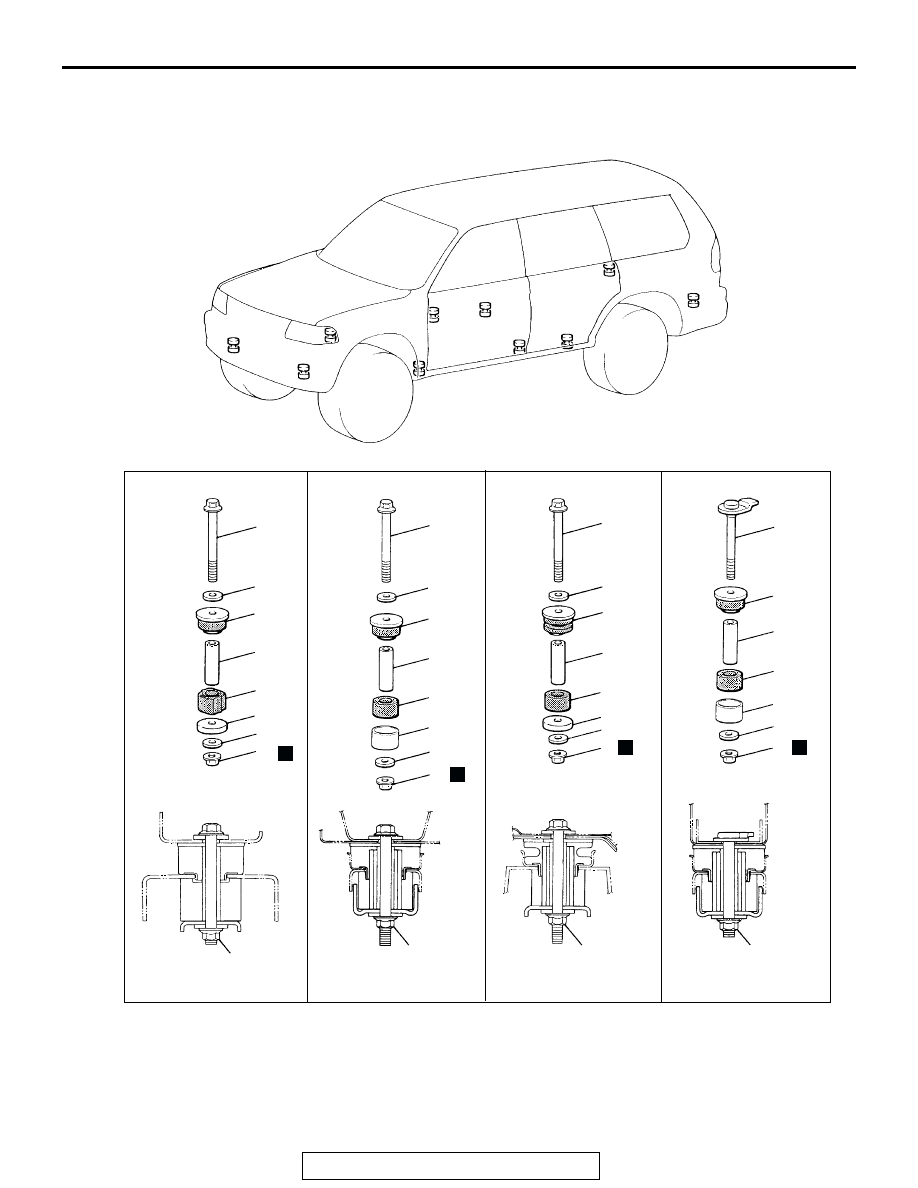

BODY MOUNTING

REMOVAL AND INSTALLATION

M1421003700069

AC003757

1

AB

2

4

5

6
7

9

2

N

1

2

4

5

6

8

9

2

N

1

2

4

5

6
7

9

2

N

1

4

5

6

8

9

2

N

27 - 31 N·m
20 - 23 ft-lb

27 - 31 N·m
20 - 23 ft-lb

27 - 31 N·m
20 - 23 ft-lb

27 - 31 N·m
20 - 23 ft-lb

A

A

B

B

C

C

B

B

D

D

A

B

C

D

1. MOUNTING BOLT
2. PLAIN WASHER
3. BODY MOUNTING RUBBER
4. BODY MOUNTING RUBBER A
5. SPACER

6. BODY MOUNTING RUBBER B
7. BODY MOUNT WASHER
8. BODY MOUNT STOPPER
9. SELF JAM NUT

HOOD

TSB Revision

BODY

42-5

HOOD

BODY DIAGNOSIS

INTRODUCTION TO HOOD DIAGNOSIS

M1421005800299

Wind noise at the hood may be caused by improper
hood adjustment.

HOOD DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1421005900263

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find a
hood fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify that the malfunction is eliminated.

SYMPTOM CHART

M1421006000241

SYMPTOM PROCEDURES

INSPECTION PROCEDURE 1: Difficult Locking and Unlocking

DIAGNOSIS

STEP 1. Check the release cable routing
condition.

Q: Is the release cable routing condition good?

YES :

Go to Step 2.

NO :

Repair release cable, then go to Step 4.

STEP 2. Check the engagement of the hood latch
and hood striker.

Q: Are the hood latch and hood striker engaged

correctly?
YES :

Go to Step 3.

NO :

Adjust hoodlatch and hood striker. Refer to

P.42-7

. Then go to Step 4.

STEP 3. Check for proper lubrication of release
cable.

Q: Is the release cable properly lubricated?

YES :

Go to Step 4.

NO :

Lubricate, then go to Step 4.

STEP 4. Retest the system.

Q: Does the hood lock operate easily?

YES :

The procedure is complete.

NO :

Return to Step 1.

SYMPTOM

INSPECTION
PROCEDURE

REFERENCE PAGE

Difficult locking and unlocking

1

P.42-5

Uneven body clearance

2

P.42-6

Uneven height

3

P.42-6

HOOD

TSB Revision

BODY

42-6

INSPECTION PROCEDURE 2: Uneven Body Clearance

DIAGNOSIS

STEP 1. Check the hood installation condition.

Q: Is the hood installation in good condition?

YES :

Go to Step 2.

NO :

Adjust hood latch and hood striker. Refer to

P.42-7

. Then go to Step 2.

STEP 2. Retest the system.

Q: Is the clearance with the body even?

YES :

The procedure is complete.

NO :

Return to Step 1.

INSPECTION PROCEDURE 3 : Uneven Height

DIAGNOSIS

STEP 1. Check the hood bumper height.

Q: Is the hood bumper height proper?

YES :

Go to Step 2.

NO :

Adjust hood bumper height. Refer to

P.42-7

.

Then go to Step2.

STEP 2. Retest the system.

Q: Are the hood and body height even?

YES :

The procedure is complete.

NO :

Return to Step 1.
