Mitsubishi Montero Sport (2004+). Manual - part 131





EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-119

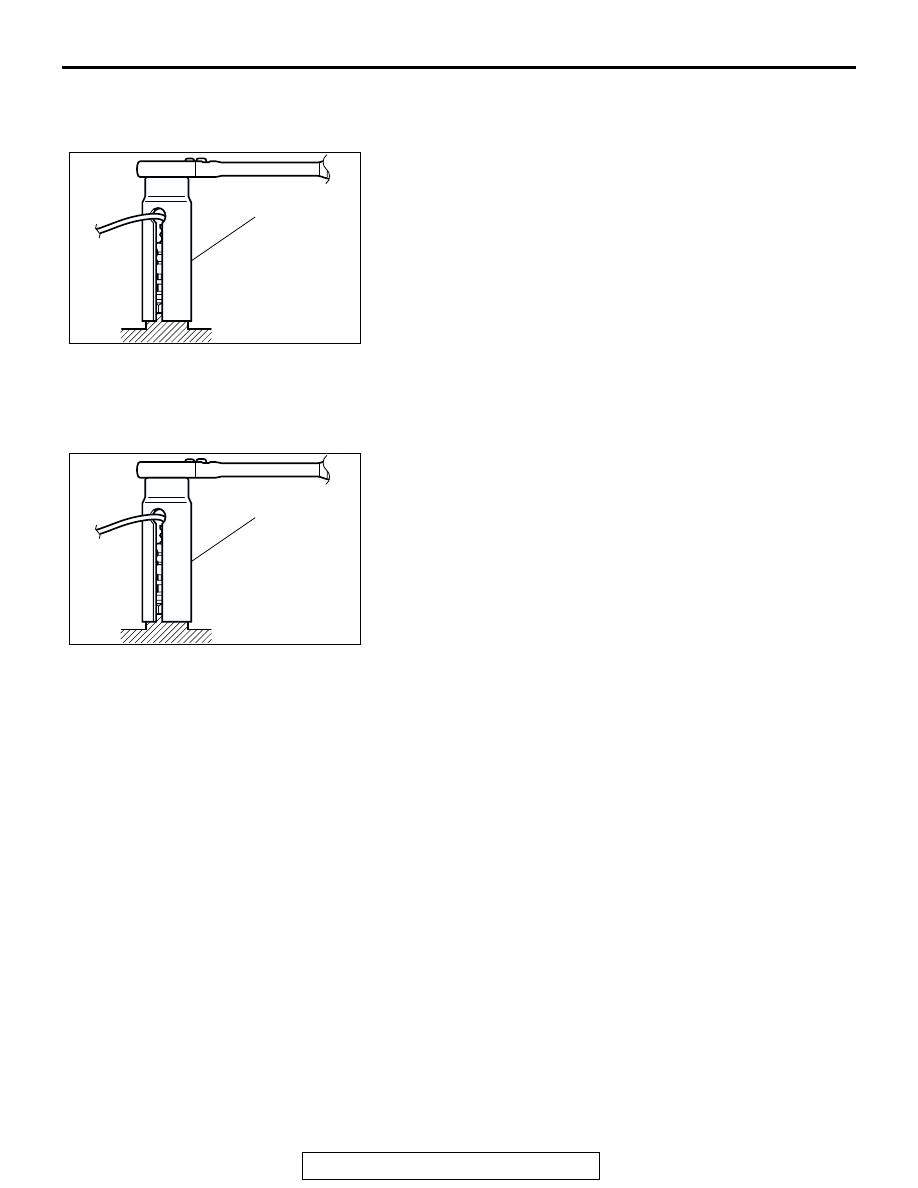

REMOVAL SERVICE POINT

.

<<A>> HEATED OXYGEN SENSOR REMOVAL
Use special tool MD998770 to remove the heated oxygen sen-
sor.

INSTALLATION SERVICE POINT

.

>>A<< HEATED OXYGEN SENSOR INSTALLATION
Use special tool MD998770 to installation the heated oxygen
sensor.

ACX02426 AB

MD998770

ACX02426 AB

MD998770

SPECIFICATIONS

TSB Revision

ENGINE AND EMISSION CONTROL

17-120

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1173006400357

SERVICE SPECIFICATIONS

M1173000300385

ITEM

SPECIFICATION

Engine control system
Accelerator cable attaching bolt

6.9 N

⋅m (61 in-lb)

Auto-cruise control system
Actuator bracket attaching bolt

14 N

⋅m (122 in-lb)

Auto-cruise control-ECU attaching nut

4.9 N

⋅m (43 in-lb)

Pump bracket attaching bolt

4.9 N

⋅m (43 in-lb)

Vacuum pump attaching bolt

1.5 N

⋅m (13 in-lb)

Emission control system
EGR valve bolt

22

± 4 N⋅m (16 ± 3 ft-lb)

Exhaust bracket bolt

25 N

⋅m (18 ft-lb)

Front catalytic converter bolt

25 N

⋅m (18 ft-lb)

Front catalytic converter nut

49 N

⋅m (35 ft-lb)

Heated oxygen sensor

44 N

⋅m (33 ft-lb)

Rear catalytic converter bolt

49 N

⋅m (35 ft-lb)

ITEMS

STANDARD VALUE

Engine control system
Curb idle speed r/min

700

± 100

Accelerator cable free play mm (in)

− 2 (0.04 − 0.08)

Emission control system

Purge flow cm

3

/s (SCFH) [at 80

− 95°C (176 − 205°F) with sudden revving]

20 (2.5)

Evaporative emission purge solenoid coil resistance [at 20

°C (68°F)] Ω

30

− 34

EGR vacuum regulator solenoid valve coil resistance [at 20

°C (68°F)] Ω

29

− 35

Evaporative emission ventilation solenoid coil resistance [at 20

°C (68°C)] Ω

17

− 21

11B-1

GROUP 11B

ENGINE OVERHAUL

CONTENTS

SPECIAL TOOLS. . . . . . . . . . . . . . . .

11B-2

GENERATOR AND DRIVE BELT . . .

11B-4

REMOVAL AND INSTALLATION . . . . . . . .

11B-4

INTAKE MANIFOLD PLENUM AND
THROTTLE BODY ASSEMBLY  . . . .

11B-6

REMOVAL AND INSTALLATION . . . . . . . .

11B-6

IGNITION SYSTEM  . . . . . . . . . . . . . .

11B-7

REMOVAL AND INSTALLATION . . . . . . . .

11B-7

TIMING BELT. . . . . . . . . . . . . . . . . . .

11B-8

REMOVAL AND INSTALLATION . . . . . . . .

11B-8

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

11B-13

INTAKE MANIFOLD AND FUEL
PARTS . . . . . . . . . . . . . . . . . . . . . . . .

11B-15

REMOVAL AND INSTALLATION . . . . . . . .

11B-15

EXHAUST MANIFOLD. . . . . . . . . . . .

11B-19

REMOVAL AND INSTALLATION . . . . . . . .

11B-19

ROCKER ARMS AND CAMSHAFT. .

11B-20

REMOVAL AND INSTALLATION . . . . . . . .

11B-20

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

11B-23

CYLINDER HEAD AND VALVES. . . .

11B-27

REMOVAL AND INSTALLATION . . . . . . . .

11B-27

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-30

OIL PAN AND OIL PUMP. . . . . . . . . .

11B-34

REMOVAL AND INSTALLATION . . . . . . . .

11B-34

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-39

PISTON AND CONNECTING ROD  . .

11B-40

REMOVAL AND INSTALLATION . . . . . . . .

11B-40

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-46

CRANKSHAFT AND
CYLINDER BLOCK  . . . . . . . . . . . . . .

11B-48

REMOVAL AND INSTALLATION . . . . . . . .

11B-48

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-52

BRACKET . . . . . . . . . . . . . . . . . . . . . .

11B-54

REMOVAL AND INSTALLATION . . . . . . . .

11B-54

SPECIFICATIONS  . . . . . . . . . . . . . . .

11B-55

FASTENER TIGHTENING
SPECIFICATION(S)  . . . . . . . . . . . . . . . . . .

11B-55

GENERAL SPECIFICATIONS  . . . . . . . . . .

11B-57

SERVICE SPECIFICATIONS . . . . . . . . . . .

11B-58

SEALANTS AND ADHESIVES . . . . . . . . . .

11B-60

SPECIAL TOOLS

TSB Revision

ENGINE OVERHAUL

11B-2

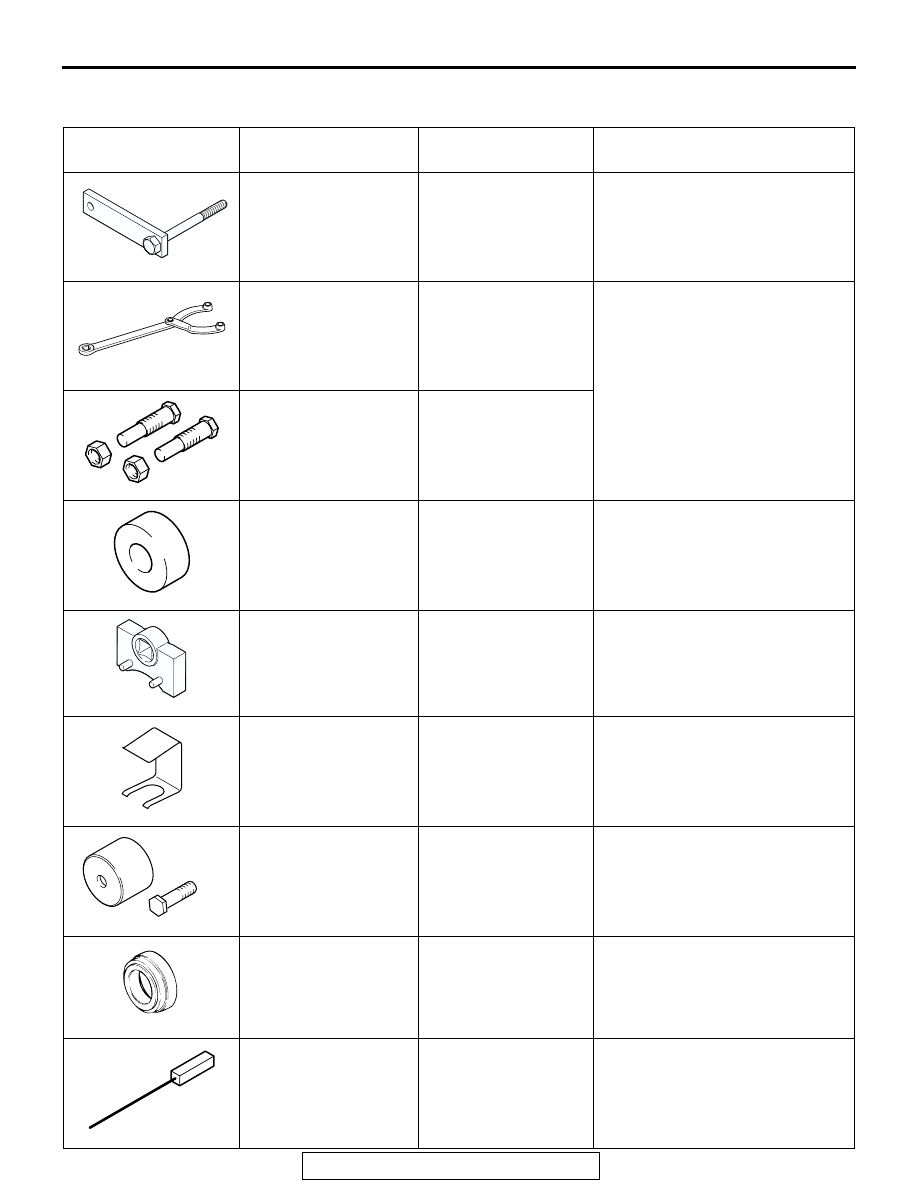

SPECIAL TOOLS

M1113000600410

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MD998781
Flywheel stopper

General service tool

Loosening and tightening
crankshaft bolts

MB990767
End yoke holder
Use with MD998715

MB990767-01

Holding camshaft sprocket when
loosening or torquing bolt.

MD998715
Pin

MIT308239

MD998769
Crankshaft spacer

General service tool

Rotation of crankshaft when
installing piston and timing belt

MD998767
Tensioner wrench

MD998752-01

Adjustment of timing belt tension

MD998443
Lash adjuster holder
(8)

MD998443-01

Supporting of the lash adjuster to
prevent it from falling when rocker
shaft assembly is removed or
installed

MD998713
Camshaft oil seal
installer

MD998713-01

Installation of camshaft oil seal

MB991559
Camshaft oil seal
installer adaptor

MB991559-01

Installation of camshaft oil seal
(left bank)
(use with MD998713)

MD998442
Air bleed wire

General service tool

Air bleeding of auto lash adjuster

D998781

B990767

D998767

D998443

D998713

B991559
