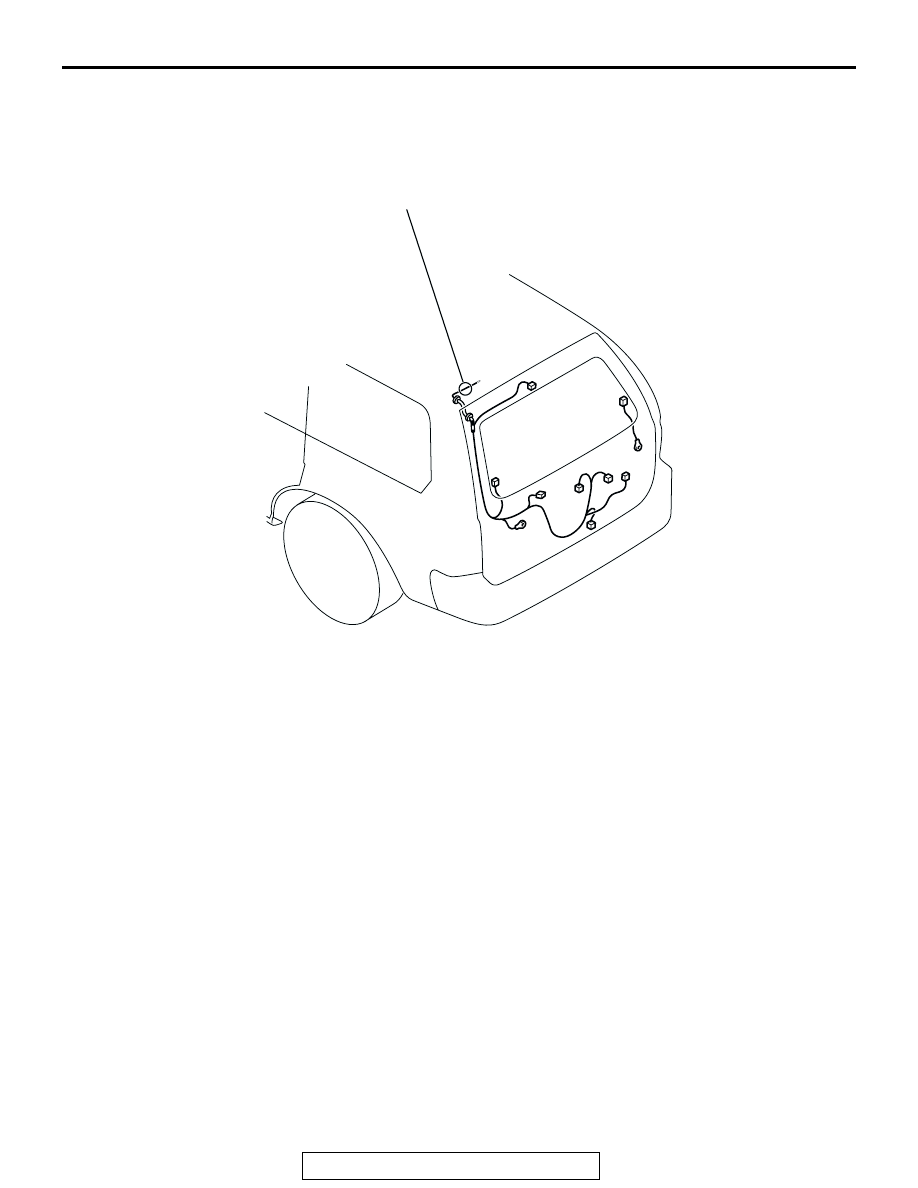

SPLICE LOCATIONS

80B-13

LIFTGATE

M1802001300202

AC003566AC

S176
S177

NOTES

70-1

GROUP 70

COMPONENT

LOCATIONS

CONTENTS

FUSIBLE LINK, FUSE AND STORAGE
CONNECTOR. . . . . . . . . . . . . . . . . . .

70-2

INSPECTION TERMINAL  . . . . . . . . .

70-3

GROUNDING . . . . . . . . . . . . . . . . . . .

70-4

RELAY . . . . . . . . . . . . . . . . . . . . . . . .

70-6

SENSOR. . . . . . . . . . . . . . . . . . . . . . .

70-8

GROUNDING CABLE. . . . . . . . . . . . .

70-13

CONTROL UNIT . . . . . . . . . . . . . . . . .

70-14

SOLENOID AND SOLENOID VALVE

70-16

DIODE . . . . . . . . . . . . . . . . . . . . . . . . .

70-17

OTHER DEVICES . . . . . . . . . . . . . . . .

70-18

FUSIBLE LINK, FUSE AND STORAGE CONNECTOR

TSB Revision

COMPONENT LOCATIONS

70-2

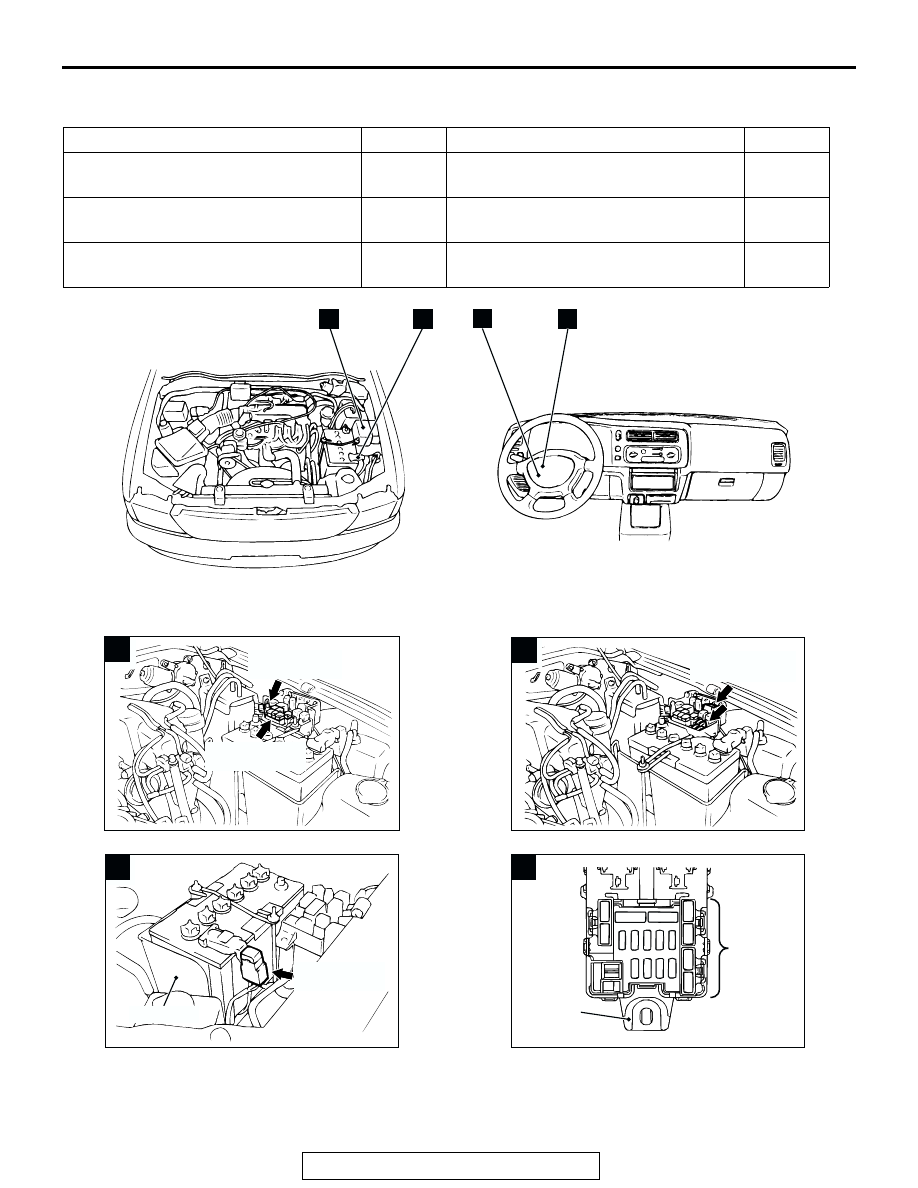

FUSIBLE LINK, FUSE AND STORAGE CONNECTOR

M1701000100272

NAME

SYMBOL NAME

SYMBOL

Fuses No.1 to 5, 15, 16
(Engine compartment)

A

Fusible links No.6 to 13
(Engine compartment)

A

Fuses No.1 to 17
(Passenger compartment)

C

Fusible link No.14
(Battery positive terminal)

B

Fuses No.18 to 20
(Relay box in passenger compartment)

D

Storage connector
(Engine compartment)

A

AC002556AB

A

B

D

C

AC002557

A

AC

STORAGE
CONNECTOR

FUSIBLE LINKS
(No.6 to 13)

AC002558

A

AC

FUSES
(No.1 to 5,15,16)

AC002559

B

AD

FUSIBLE LINK
(No.14)

BATTERY

AC202824AB

FUSES
(No.1 to17)

JUNCTION
BLOCK

C
