Mitsubishi Montero (2004+). Manual - part 982

TRANSFER DIAGNOSIS <ACTIVE TRAC AWD II>

TSB Revision

AUTOMATIC TRANSMISSION

23A-503

STEP 4. Check shift actuator connector C-09 and
transfer-ECU connector E-109 for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.
Q: Are the connectors and terminals in good condition?

YES : Go to Step 5.
NO :  Repair or replace the damaged components. Refer to

GROUP 00E, Harness Connector Inspection

P.00E-2

.

STEP 5. Check harnesses for short circuit to ground
between shift actuator connector C-09 terminals 2, 1 and
transfer-ECU connector E-109 terminals 1, 3.
Q: Are the harnesses wire in good condition?

YES : Go to Step 8.
NO :  Repair or replace the harness wire.

AC204395

CONNECTOR : C-09

AH

C-09 (GR)

2

1

AC204176

CONNECTOR : E-109

BB

11 12

25

24

13

26

9

22

7

6

20

19

8

21

10

23

5

4

17

2

1

15

14

3

16

18

AC204395

CONNECTOR : C-09

AH

C-09 (GR)

2

1

AC204176

CONNECTOR : E-109

BB

11 12

25

24

13

26

9

22

7

6

20

19

8

21

10

23

5

4

17

2

1

15

14

3

16

18

TRANSFER DIAGNOSIS <ACTIVE TRAC AWD II>

TSB Revision

AUTOMATIC TRANSMISSION

23A-504

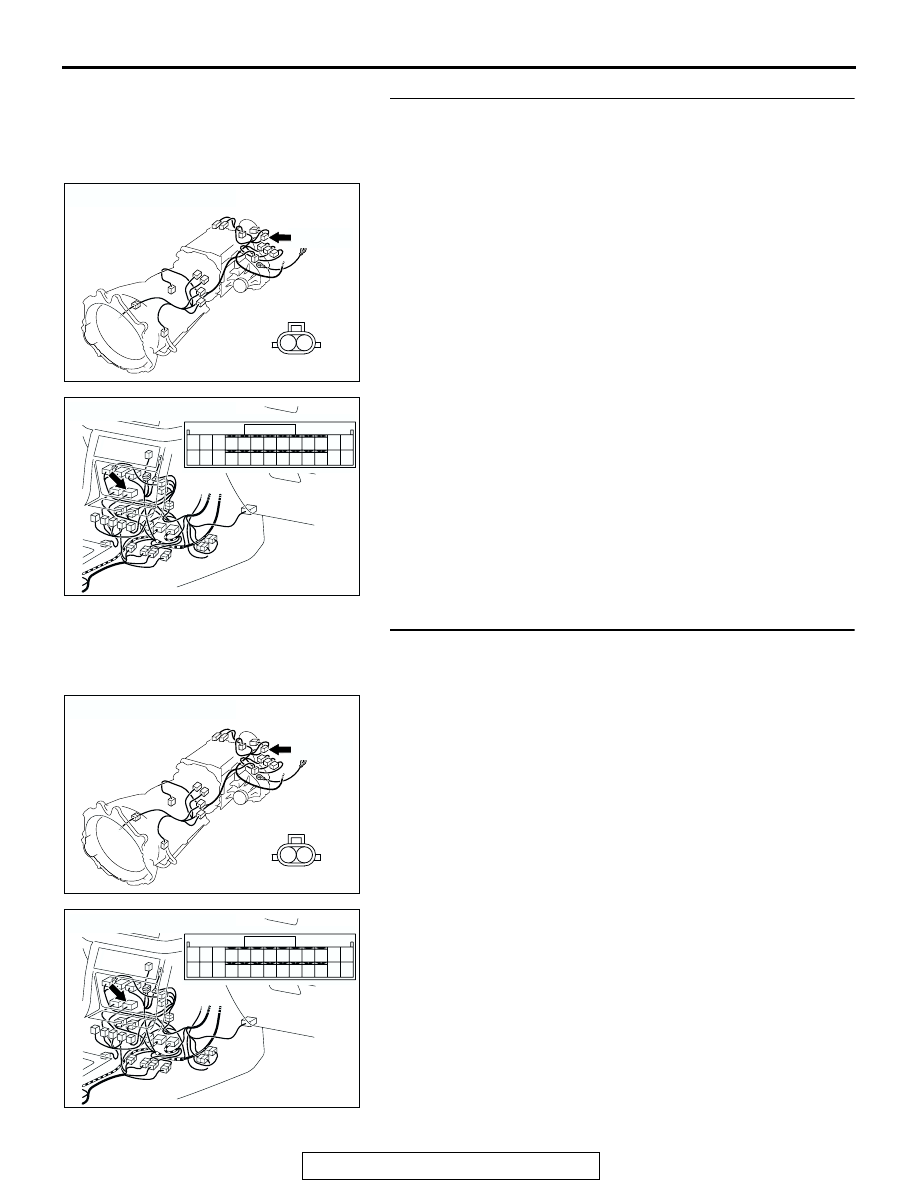

STEP 6. Check shift actuator connector C-09 and
transfer-ECU connector E-109 for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.
Q: Are the connectors and terminals in good condition?

YES : Go to Step 7.
NO :  Repair or replace the damaged components. Refer to

GROUP 00E, Harness Connector Inspection

P.00E-2

.

STEP 7. Check harnesses for open circuit between shift
actuator connector C-09 terminals 2, 1 and transfer-ECU
connector E-109 terminals 1, 3.
Q: Are the harnesses wire in good condition?

YES : Go to Step 8.
NO :  Repair or replace the harness wire.

AC204395

CONNECTOR : C-09

AH

C-09 (GR)

2

1

AC204176

CONNECTOR : E-109

BB

11 12

25

24

13

26

9

22

7

6

20

19

8

21

10

23

5

4

17

2

1

15

14

3

16

18

AC204395

CONNECTOR : C-09

AH

C-09 (GR)

2

1

AC204176

CONNECTOR : E-109

BB

11 12

25

24

13

26

9

22

7

6

20

19

8

21

10

23

5

4

17

2

1

15

14

3

16

18

TRANSFER DIAGNOSIS <ACTIVE TRAC AWD II>

TSB Revision

AUTOMATIC TRANSMISSION

23A-505

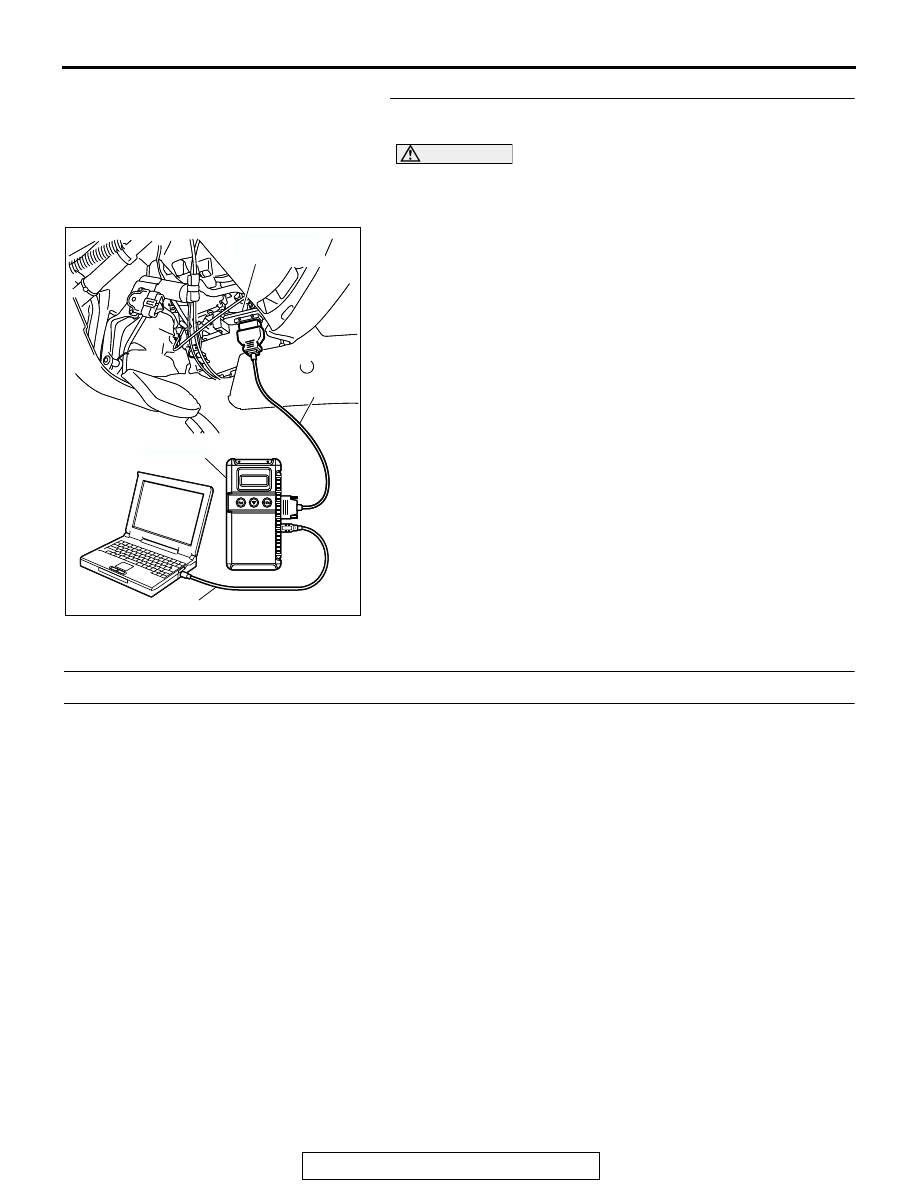

STEP 8. Using scan tool MB991958, check data list item 10:
Shift Actuator Amperage.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
(1) Connect scan tool MB991958 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Transmission range should be "N" range.
(4) Set scan tool MB991958 to data reading mode.

• Item 10: Shift Actuator Amperage.

• When the operating transfer shift lever 2H → 4H, 4H

→ 4HLc or 4HLc → 4LLc, the display should be 0

ampere

→ 0.2 − 1.5 ampere → 0 ampere.

(5) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is the actuator operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

− How to

Cope with Intermittent Malfunction

P.00-6

.

NO :  Replace the transfer-ECU.

DTC 44: Shift Actuator System (Overload)

.

SHIFT ACTUATOR SYSTEM CIRCUIT
Refer to

P.23A-492

.

.

CIRCUIT OPERATION
Refer to

P.23A-492

.

.

DTC SET CONDITIONS
When the accumulated time to operate the shift actu-
ator exceeds five minutes, DTC 44 is set as the over-
load of the shift actuator.

.

TROUBLESHOOTING HINTS (THE MOST LIKELY
CAUSES FOR THIS CODE TO BE SET ARE:)

• Malfunction of the shift actuator

• Damaged harness, connector

• Malfunction of the transfer-ECU

DIAGNOSIS

Required Special Tool:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: V.C.I.

• MB991827: MUT-III USB Cable

• MB991911: MUT-III Main Harness B

AC307591 AC

MB991911

MB991824

MB991827

AC307591

DATA LINK

CONNECTOR

TRANSFER DIAGNOSIS <ACTIVE TRAC AWD II>

TSB Revision

AUTOMATIC TRANSMISSION

23A-506

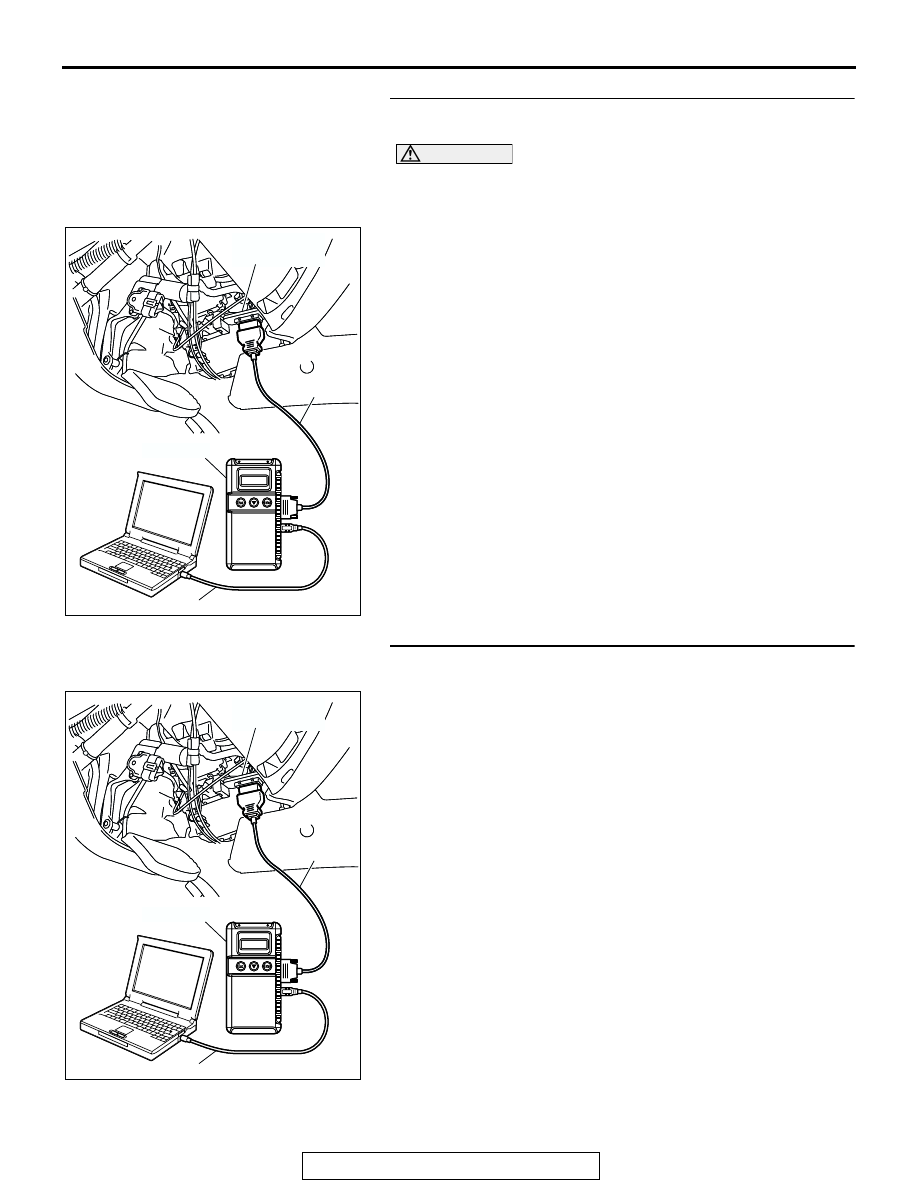

STEP 1. Using scan tool MB991958, check actuator test
item 02 or 03: Shift Actuator.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
(1) Connect scan tool MB991958 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Transmission range should be "N" range.
(4) Set scan tool MB991958 to actuator testing mode.

• Item 02, 03: Shift Actuator.

• The shift actuator operate.

(5) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is the actuator operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

− How to

Cope with Intermittent Malfunction

P.00-6

.

NO :  Go to Step 2.

STEP 2. Using scan tool MB991958, check data list item 12:
Shift Actuator Voltage.
(1) Connect scan tool MB991958 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Transmission range should be "N" range.
(4) Set scan tool MB991958 to data reading mode.

• Item 12: Shift Actuator Voltage.

• When the operating transfer shift lever 2H → 4H, 4H

→ 4HLc or 4HLc → 4LLc, the display should be 1/2

battery voltage

→ battery positive voltage → 1.0 volt

or less

→ 1/2 battery voltage.

• When the operating transfer shift lever 4LLc →

4HLc, 4HLc

→ 4H or 4H → 2H, the display should

be 1/2 battery voltage

→ 1.0 volt or less → 1/2 bat-

tery voltage.

(5) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is the actuator operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

− How to

Cope with Intermittent Malfunction

P.00-6

.

NO :  Go to Step 3.

AC307591 AC

MB991911

MB991824

MB991827

AC307591

DATA LINK

CONNECTOR

AC307591 AC

MB991911

MB991824

MB991827

AC307591

DATA LINK

CONNECTOR
