Mitsubishi Montero (2004+). Manual - part 537





RHEOSTAT

TSB Revision

CHASSIS ELECTRICAL

54A-117

RHEOSTAT

REMOVAL AND INSTALLATION

M1542006000210

AC203956AB

8

4.9 ± 0.9 N·m
43 ± 8 in-lb

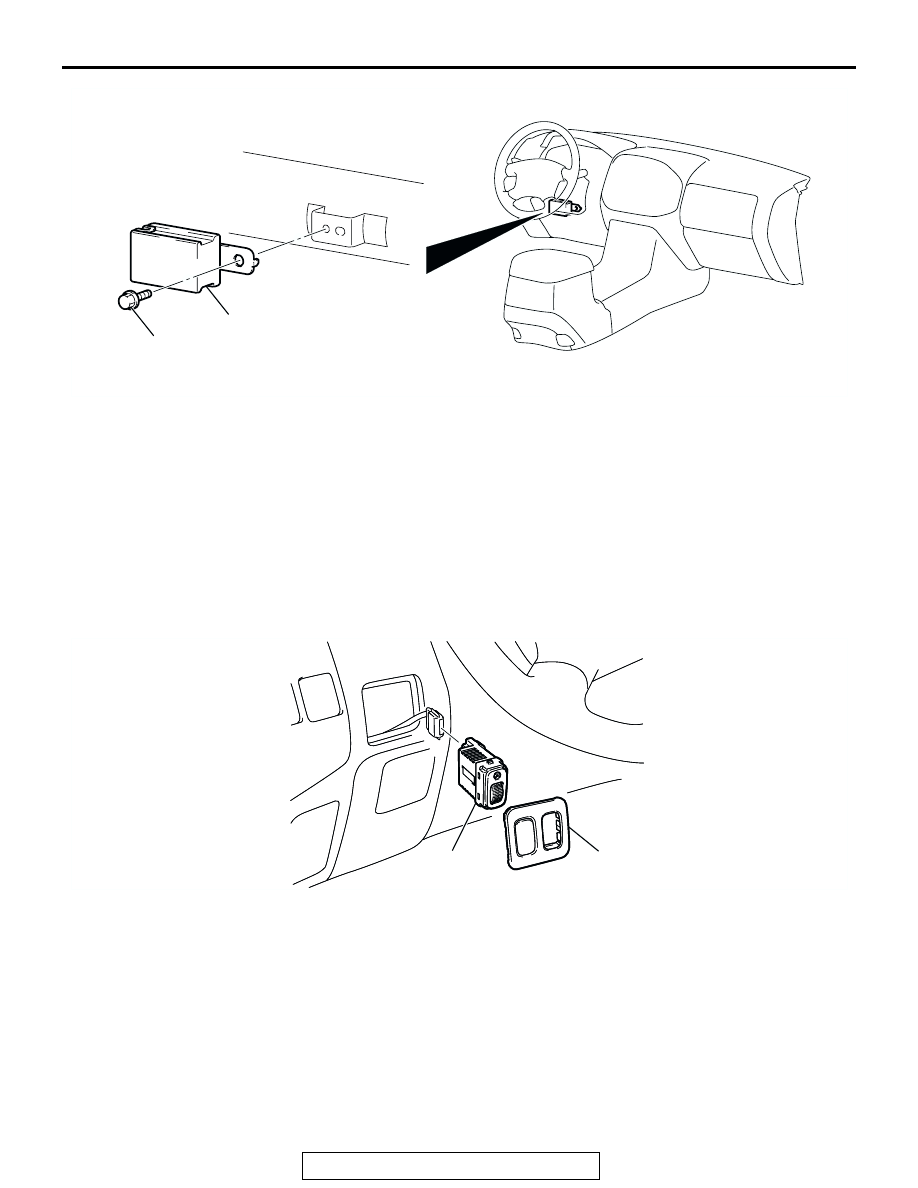

SIDE STEP LIGHT-ECU
REMOVAL STEPS

LOWER PANEL (REFER TO
GROUP 52A, INTERIOR

P.52A-3

.)

8.

SIDE STEP LIGHT-ECU

AC204146AB

2

1

AC204146

RHEOSTAT REMOVAL STEPS

1. SWITCH PANEL
2. RHEOSTAT

HAZARD WARNING LIGHT SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-118

INSPECTION

M1543019500597

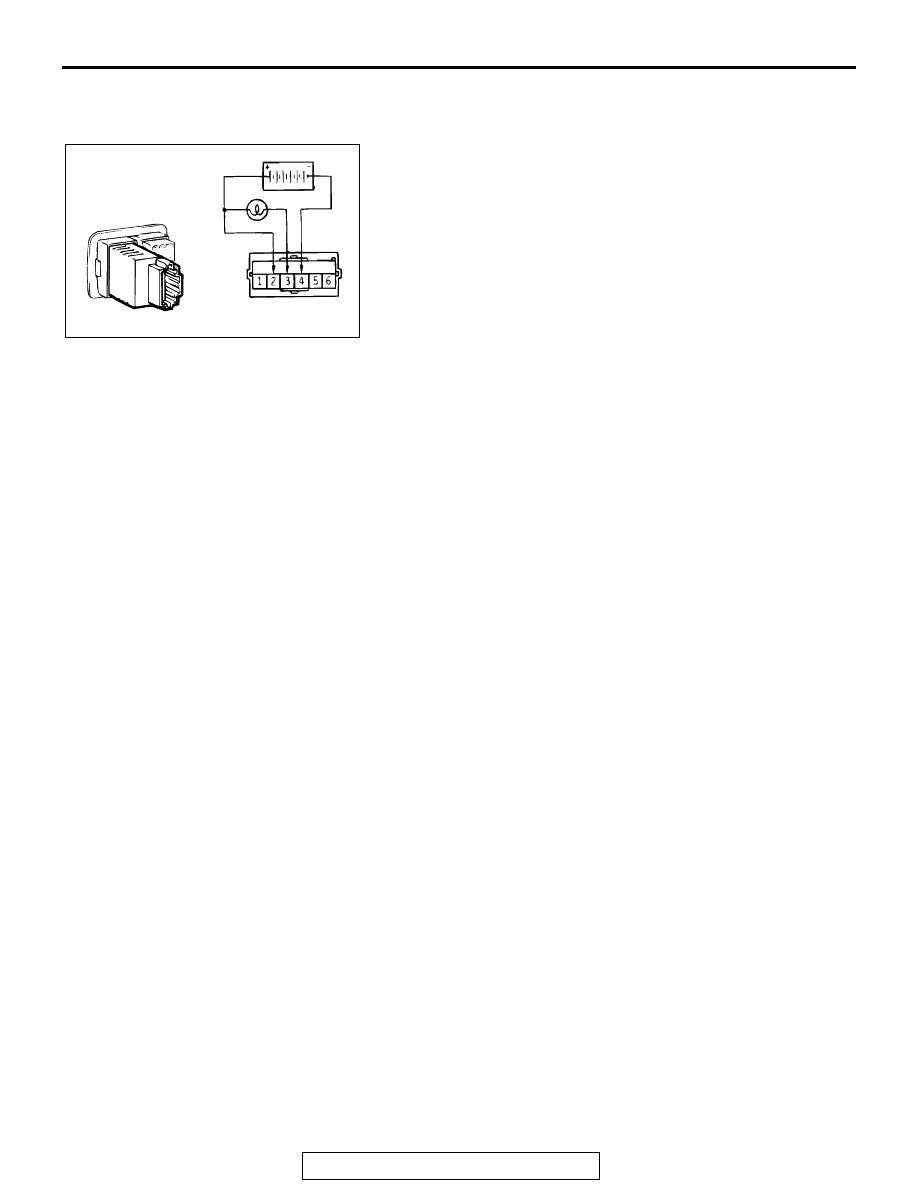

 REOSTAT RESISTANCE CHECK

1. Connect the battery and the test bulb (40W) as shown in the

illumination.

2. Operate the rheostat, and if brightness changes smoothly

without switching off, rheostat function is normal.

HAZARD WARNING LIGHT SWITCH

HAZARD WARNING LIGHT DIAGNOSIS

M1542000700512

The hazard warning lights are controlled by the Sim-
plified Wiring System (SWS). For troubleshooting,
refer to GROUP 54B, SWS Diagnosis

− Symptom

Chart

P.54B-22

.

ACX00808AB

HAZARD WARNING LIGHT SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-119

HAZARD WARNING LIGHT SWITCH

REMOVAL AND INSTALLATION

M1542006600212

INSPECTION

M1543019501794

HAZARD WARNING LIGHT SWITCH CINTINUITY
CHECK

ACX01814 AC

1

ACX01270

AC

2

3

4

1. ETACS-ECU

HAZARD WARNING LIGHT SWITCH
REMOVAL STEPS

2. CENTER PANEL ASSEMBLY (REFER TO

GROUP 52A, INSTRUMENT PANEL

P.52A-3

.)

3. BRACKET
4. HAZARD WARNING LIGHT SWITCH

SWITCH POSITION TESTER

CONNECTION

SPECIFIED
CONDITION

OFF

− 2

Open circuit

ON

− 2

Less than 2 ohms

ACX00804 AB

COLUMN SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-120

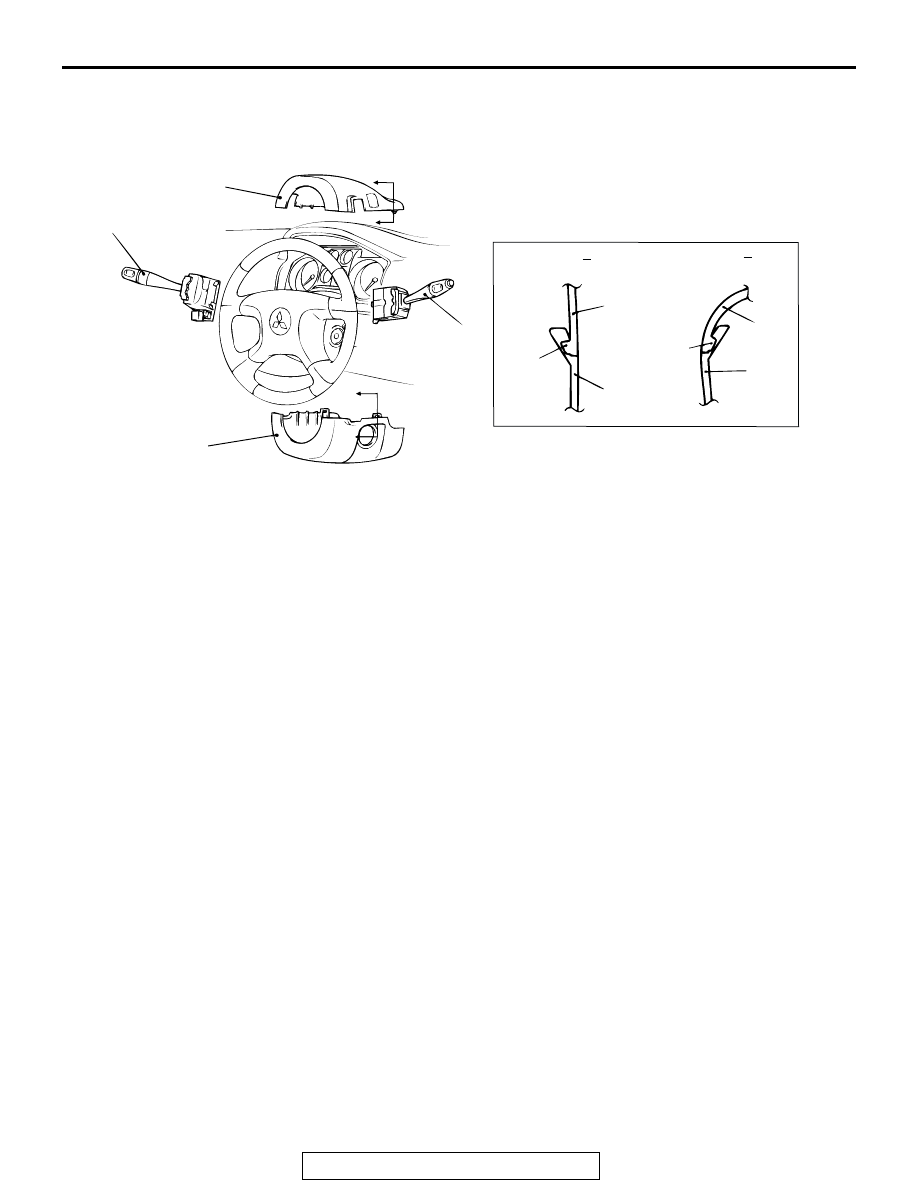

COLUMN SWITCH

REMOVAL AND INSTALLATION

M1543009100190

AC000744 AB

1

2

3

4

1

2

1

2

A

A

B

B

TAB

TAB

SECT A   A

SECT B   B

REMOVAL STEPS

1. COLUMN COVER LOWER (REFER

TO GROUP 52A, INSTRUMENT
PANEL ASSEMBLY

P.52A-3

.)

2. COLUMN COVER UPPER (REFER

TO GROUP 52A, INSTRUMENT
PANEL ASSEMBLY

P.52A-3

.)

3. TURN-SIGNAL AND LIGHTING

SWITCH

4. WINDSHIELD WIPER AND

WINDSHIELD WASHER WITCH

REMOVAL STEPS (Continued)
