SOLENOID VALVE

TSB Revision

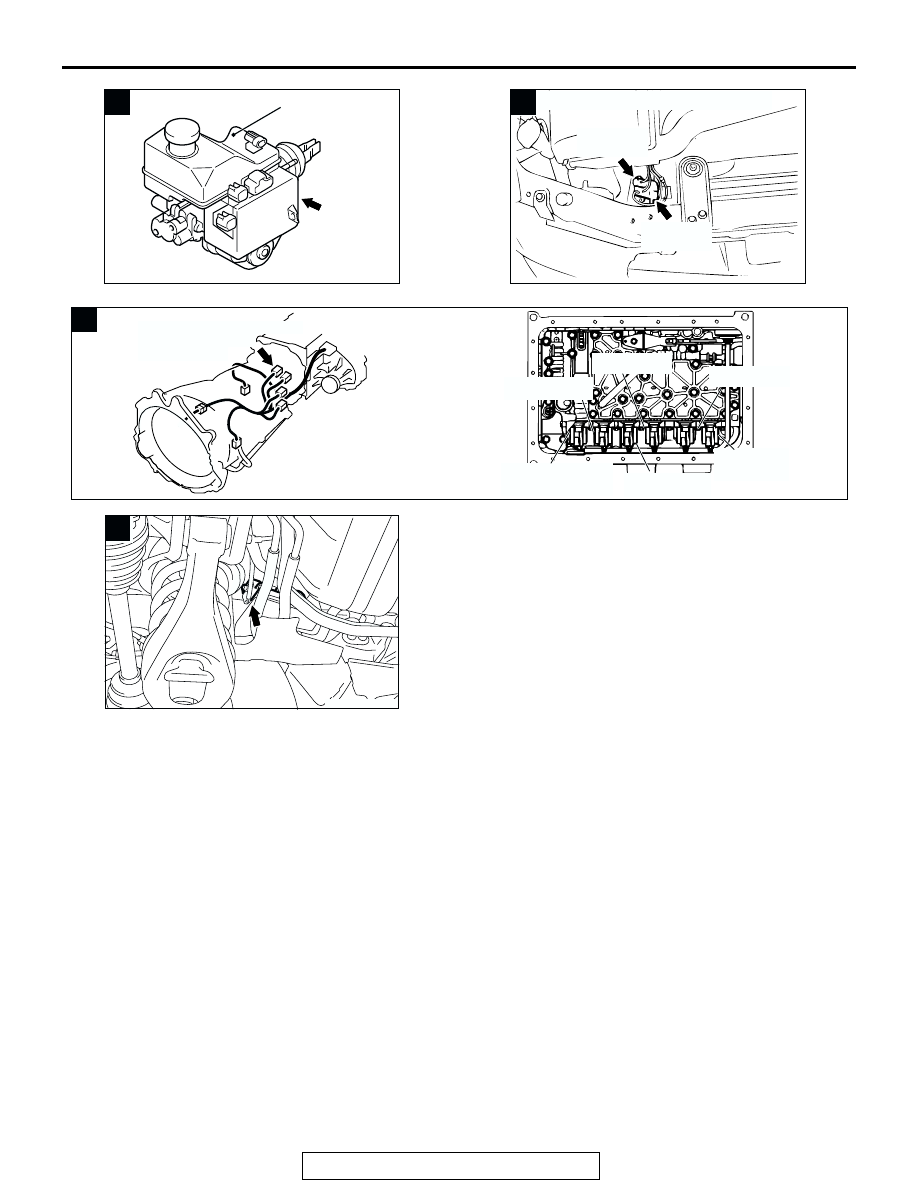

COMPONENT LOCATIONS

70-23

AC308370AB

HYDRAULIC
BRAKE
BOOSTER
(HBB)

C

RESERVOIR
ASSEMBLY

ACX01232AE

SOLENOID
VALVE A

SOLENOID
VALVE B

D

<ACTIVE TRAC 4WD II SYSTEM>

AC304627

A/T CONTROL SOLENOID
VALVE ASSEMBLY
CONNECTOR

AB

RED SOLENOID
VALVE

2ND SOLENOID
VALVE

UNDERDRIVE
SOLENOID VALVE

OVER DRIVE
SOLENOID VALVE

TORQUE CONVERTER
CLUTCH SOLENOID
VALVE

LOW-REVERSE
SOLENOID
VALVE

E

AC100783

EVAPORATIVE
EMISSION
VENTILATION
SOLENOID
VALVE

EVAPORATIVE
EMISSION
VENTILATION
SOLENOID
VALVE

AB

F

NOTES

31-1

GROUP 31

WHEEL AND TIRE

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

31-2

TIRE PRESSURE MONITORING SYSTEM
(TPMS) SERVICE PRECAUTIONS . .

31-8

WHEEL AND TIRE DIAGNOSIS . . . .

31-10

WHEEL AND TIRE DIAGNOSIS. . . . . . . . .

31-10

WHEEL BALANCE ACCURACY  . . . . . . . .

31-11

TIRE PRESSURE MONITORING
SYSTEM (TPMS) DIAGNOSIS  . . . . .

31-14

INTRODUCTION TO DIAGNOSIS . . . . . . .

31-14

TPMS TROUBLESHOOTING STRATEGY.

31-14

TPMS DIAGNOSTIC FUNCTION . . . . . . . .

31-15

TPMS WARNING LIGHT CHECK. . . . . . . .

31-18

DIAGNOSTIC TROUBLE CODE CHART . .

31-19

TPMS DIAGNOSTIC TROUBLE CODE
PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

31-20

TPMS SYMPTOM CHART . . . . . . . . . . . . .

31-48

TPMS SYMPTOM PROCEDURES. . . . . . .

31-49

TPMS SERVICE DATA LIST  . . . . . . . . . . .

31-84

TPMS ACTUATOR TEST . . . . . . . . . . . . . .

31-85

TPMS SPECIAL FUNCTION DATA LIST . .

31-85

CHECK AT TPMS RECEIVER . . . . . . . . . .

31-86

SPECIAL TOOLS. . . . . . . . . . . . . . . .

31-87

ON-VEHICLE SERVICE . . . . . . . . . . .

31-88

TIRE INFLATION PRESSURE CHECK  . . .

31-88

TIRE WEAR CHECK . . . . . . . . . . . . . . . . . .

31-88

WHEEL RUNOUT CHECK  . . . . . . . . . . . . .

31-88

TPMS SPECIAL FUNCTION. . . . . . . . . . . .

31-89

TIRE PRESSURE SENSOR ID
REGISTRATION . . . . . . . . . . . . . . . . . . . . .

31-89

TIRE PRESSURE SENSOR ID CHECK . . .

31-90

TIRE PRESSURE SENSOR CHECK  . . . . .

31-91

WHEEL AND TIRE . . . . . . . . . . . . . . .

31-93

INSTALLATION SERVICE POINT  . . . . . . .

31-93

WHEEL AND TIRE REPLACEMENT  . . . . .

31-93

TIRE PRESSURE MONITORING
SYSTEM (TPMS)  . . . . . . . . . . . . . . . .

31-94

TPMS ANTENNA  . . . . . . . . . . . . . . . . . . . .

31-94

REMOVAL AND INSTALLATION . . . . . . . .

31-94

TPMS RECEIVER . . . . . . . . . . . . . . . . . . . .

31-96

REMOVAL AND INSTALLATION . . . . . . . .

31-96

TPMS TRANSMITTER  . . . . . . . . . . . . . . . .

31-97

REMOVAL AND INSTALLATION . . . . . . . .

31-97

SPECIFICATIONS  . . . . . . . . . . . . . . .

31-101

FASTENER TIGHTENING
SPECIFICATION . . . . . . . . . . . . . . . . . . . . .

31-101

GENERAL SPECIFICATIONS  . . . . . . . . . .

31-101

SERVICE SPECIFICATIONS . . . . . . . . . . .

31-101

GENERAL DESCRIPTION

TSB Revision

WHEEL AND TIRE

31-2

GENERAL DESCRIPTION

M1311000100093

FEATURE

• Warns driver of low tire pressure by illuminating

the TPMS warning light on the combination meter

• Warns driver of TPMS problems by flashing the

TPMS warning light on the combination meter

TIRE PRESSURE MONITORING SYSTEM
(TPMS)

The Tire Pressure Monitoring System (TPMS) con-
sists of five TPMS transmitters (tire pressure sensors
and roll switches) installed in all tires, four TPMS
antennas installed inside the wheel houses, a TPMS
receiver installed inside the lower quarter trim (RH),
and a TPMS warning light on the combination meter.
Each TPMS antenna receives radio frequency signal
output from the TPMS transmitter, the TPMS
receiver interprets the signals and detects abnormal-
ity of tire pressure and/or the system, and the TPMS
warning light illuminates or flashes to alert.

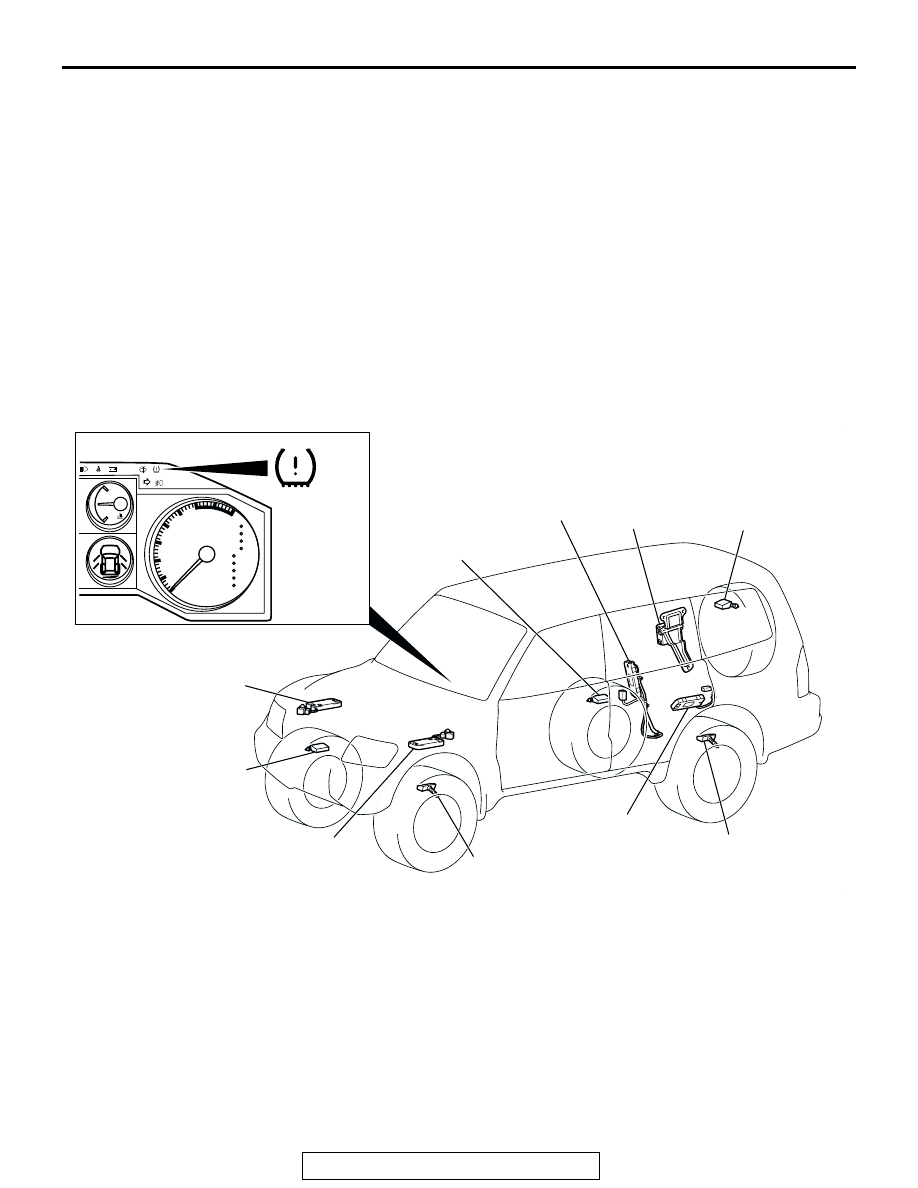

CONSTRUCTION DIAGRAM

AC307575

AC205999

H

C

AT

TEMP

SRS

P
R
N
D

5
4
3
2
1

x1000r/min

2

3

4

5

6

7

8

1

0

AC307585

TPMS ANTENNA
(FRONT: RH)

TPMS RECEIVER

TPMS TRANSMITTER
(FRONT: RH)

TPMS WARNING LIGHT

TPMS ANTENNA
(FRONT: LH)

TPMS ANTENNA
(REAR: RH)

TPMS ANTENNA
(REAR: LH)

TPMS TRANSMITTER
(FRONT: LH)

TPMS TRANSMITTER
(REAR: RH)

TPMS TRANSMITTER
(REAR: LH)

TPMS TRANSMITTER
(SPARE)

AB

NOTE: Each TPMS transmitter has a pressure sensor and roll switch.
