Mitsubishi Montero (2002-2004). Manual - part 994





35A-1

GROUP 35A

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

35A-3

BASIC BRAKE SYSTEM DIAGNOSIS

35A-6

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

35A-6

DIAGNOSTIC TROUBLESHOOTING
STRATEGY. . . . . . . . . . . . . . . . . . . . . . . . .

35A-6

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

35A-6

SYMPTOM PROCEDURES . . . . . . . . . . . .

35A-7

HYDRAULIC BRAKE BOOSTER (HBB)
DIAGNOSIS . . . . . . . . . . . . . . . . . . . .

35A-13

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

35A-13

DIAGNOSTIC TROUBLESHOOTING
STRATEGY. . . . . . . . . . . . . . . . . . . . . . . . .

35A-13

BRAKE WARNING LIGHT CHECK  . . . . . .

35A-14

TROUBLE CODE DIAGNOSIS. . . . . . . . . .

35A-14

DIAGNOSTIC TROUBLE CODE CHART . .

35A-15

HBB DIAGNOSTIC TROUBLE CODE
PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

35A-16

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

35A-80

HBB SYMPTOM PROCEDURES . . . . . . . .

35A-81

DATA LIST REFERENCE TABLE  . . . . . . .

35A-110

ACTUATOR TEST REFERENCE TABLE. .

35A-110

CHECK AT M-ASTC-ECU  . . . . . . . . . . . . .

35A-111

SPECIAL TOOLS. . . . . . . . . . . . . . . .

35A-114

ON-VEHICLE SERVICE. . . . . . . . . . .

35A-115

BRAKE PEDAL CHECK AND
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

35A-115

STOPLIGHT SWITCH CHECK . . . . . . . . . .

35A-116

HBB OPERATING CHECK . . . . . . . . . . . . .

35A-117

HBB CHECK . . . . . . . . . . . . . . . . . . . . . . . .

35A-119

HBB MOTOR RELAY CHECK  . . . . . . . . . .

35A-121

BRAKE FLUID LEVEL INSPECTION AND
BLEEDING  . . . . . . . . . . . . . . . . . . . . . . . . .

35A-122

BRAKE FLUID LEVEL SWITCH CHECK  . .

35A-127

DISC BRAKE PAD CHECK AND
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

35A-127

DISC BRAKE ROTOR CHECK . . . . . . . . . .

35A-129

BRAKE DISC THICKNESS CHECK . . . . . .

35A-130

BRAKE DISC RUN-OUT CHECK AND
CORRECTION  . . . . . . . . . . . . . . . . . . . . . .

35A-130

BRAKE PEDAL. . . . . . . . . . . . . . . . . .

35A-132

REMOVAL AND INSTALLATION . . . . . . . .

35A-132

HYDRAULIC BRAKE BOOSTER
(HBB)  . . . . . . . . . . . . . . . . . . . . . . . . .

35A-133

REMOVAL AND INSTALLATION . . . . . . . .

35A-133

ACCUMULATOR REPLACEMENT . . . . . . .

35A-134

ACCUMULATOR DISPOSAL . . . . . . . . . . .

35A-135

DISASSEMBLY AND ASSEMBLY  . . . . . . .

35A-136

BUZZER  . . . . . . . . . . . . . . . . . . . . . . .

35A-139

REMOVAL AND INSTALLATION . . . . . . . .

35A-139

BUZZER CHECK. . . . . . . . . . . . . . . . . . . . .

35A-139

FRONT DISC BRAKE ASSEMBLY . .

35A-140

REMOVAL AND INSTALLATION . . . . . . . .

35A-140

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-141

DISASSEMBLY AND ASSEMBLY  . . . . . . .

35A-142

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-145

Continued on next page

GENERAL DESCRIPTION

TSB Revision

BASIC BRAKE SYSTEM

35A-3

.

GENERAL DESCRIPTION

M1351000100235

The brake system has been designed to give greater
reliability and durability and to provide excellent brak-
ing performance.

.

FEATURES

Improved Braking Performance

• Adoption of a hydraulic brake booster (HBB)

which maintains a high brake-assisting force
even in high deceleration ranges.

• 16-inch ventilated disc brakes have been

adopted to provide stable braking force and
improved braking feel.

.

Improved Stability

• Adoption of an electronic brake-force distribution

(EBD) which makes it possible to maintain the
maximum amount of braking force even when the
vehicle's load is unevenly distributed.

• Adoption of independent front and rear wheel

brake lines (H piping).

• Ventilated discs have been adopted for front

wheel and rear wheel in order to improve anti-
fading performance.

.

Improved Serviceability

• A diagnosis function has been adopted for the

HBB system in order to make inspection easier.

• For the front and rear disc brakes, an outer disc

method separated hub and rotor has been
adopted to make removal and installation easier.

• The HBB reservoir tank cap has been colored

white to make identification easier.

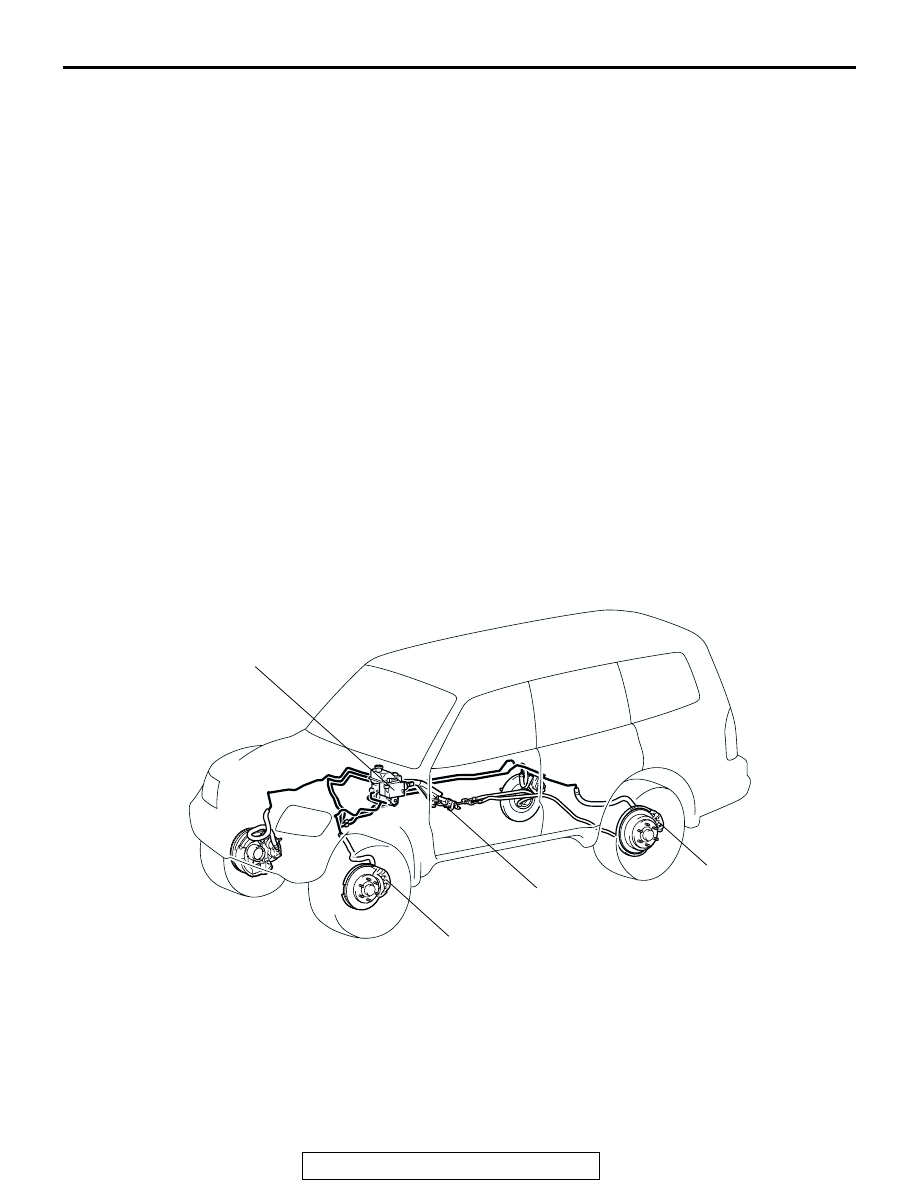

CONFIGURATION DIAGRAM

ACX01742 AB

HYDRAULIC BRAKE
BOOSTER (HBB)

FRONT DISC BRAKE

PARKING BRAKE

REAR DISC BRAKE

GENERAL DESCRIPTION

TSB Revision

BASIC BRAKE SYSTEM

35A-4

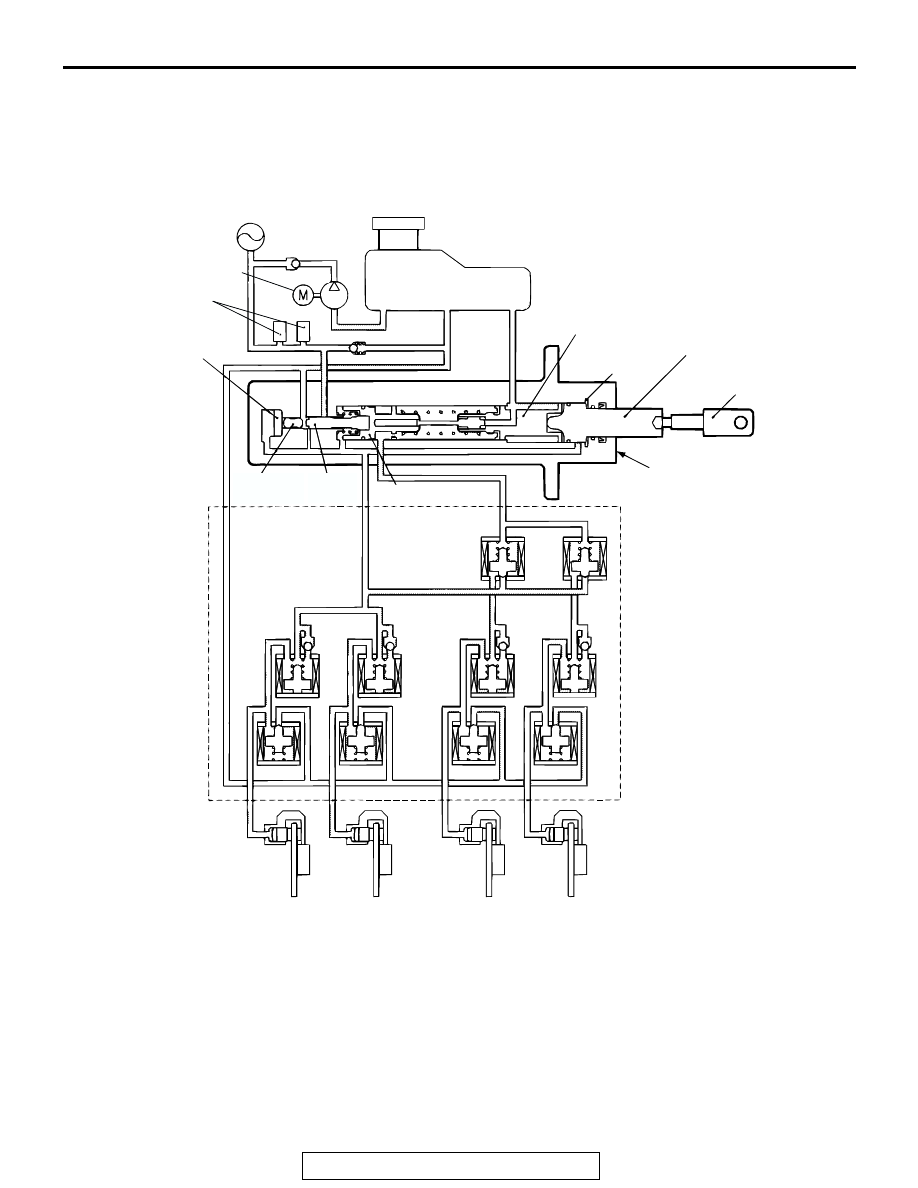

HYDRAULIC BRAKE BOOSTER (HBB)

The master cylinder hydraulic pressure for the front
brakes is assisted by a brake booster which utilizes
accumulator pressure; the hydraulic pressure gener-
ated by the accumulator is introduced directly to the
rear brakes.

AC000675

ACCUMULATOR

CHECK VALVE

PUMP
MOTOR

PRESSURE
SWITCH

RELIEF VALVE

RESERVOIR (BUILT-IN BRAKE
FLUID LEVEL WARNING SWITCH)

MASTER CYLINDER PISTON

BOOSTER
CHAMBER

POWER PISTON

REACTION DISC

OPERATING ROD

MASTER CYLINDER AND
BRAKE BOOSTER

SELECT SOLENOID VALVE

CONTROL SOLENOID VALVE

REACTION
ROD

SPOOL
VALVE

REGULATOR PISTON

HYDRAULIC UNIT

IN                  IN                           IN                  IN

OUT              OUT                       OUT              OUT

REAR-LEFT

REAR-RIGHT

FRONT-LEFT

FRONT-RIGHT

AB
