FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-13

SEATBACK HEATER CHECK
Measure the resistance between terminals.

Standard value: At room temperature 20

°C (68 °F)

Approximately 6.0

 ± 10%

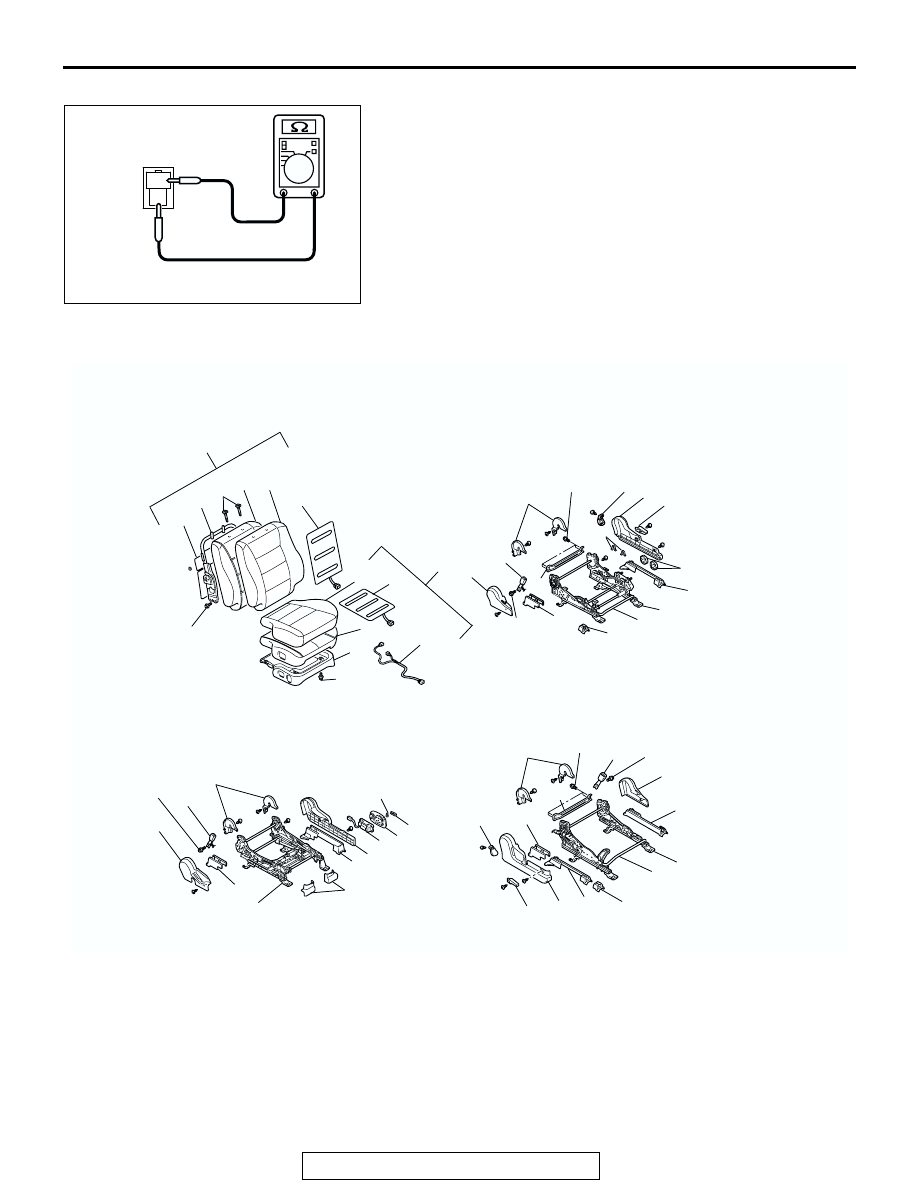

DISASSEMBLY AND ASSEMBLY

M1522001500285

2

1

AC204014

ACX01416AB

<POWER SEAT
(DRIVER'S SEAT SIDE)>

<NORMAL SEAT(PASSENGER'S SEAT SIDE)>

<DUAL HIGHT ADJUSTER SEAT
(DRIVER'S SEAT SIDE)>

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

15

17

18

19

20

21

22

23

24

25

31

26

28

29

14

30

18

19

16

20

18

7

15

17

14

30

19

16

20

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

27

44 ± 10 N·m
33 ± 7 ft-lb

5 ± 1 N·m
44 ± 9 in-lb

5 ± 1 N·m
44 ± 9 in-lb

18

28

28

31

31

21 ± 4 N·m
16 ± 2 ft-lb

13

29

DISASSEMBLY STEPS

1. RECLINING ADJUSTER KNOB

<VEHICLES WITH POWER SEATS>

2. SLIDE ADJUSTER KNOB

<VEHICLES WITH POWER SEATS>

3. POWER SEAT SWITCH GARNISH

<VEHICLES WITH POWER SEATS>

4. POWER SEAT SWITCH <VEHICLES

WITH POWER SEATS>

5. CLIP <VEHICLES WITH DUAL

HEIGHT ADJUSTER SEATS>

6. HEIGHT ADJUSTER KNOB

<VEHICLES WITH DUAL HIGH
ADJUSTER SEATS>

7. RECLINING ADJUSTER LEVER

<VEHICLES WITH DUAL HEIGHT
ADJUSTER SEATS OR NORMAL
SEATS>

DISASSEMBLY STEPS (Continued)

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-14

8. HARNESS CLAMP
9. FRONT SEAT CUSHION ASSEMBLY
10. FRONT SEAT CUSHION COVER
11. SEAT CUSHION HEATER

<VEHICLES WITH HEATED SEATS>

12. FRONT SEAT CUSHION PAD
13. FRONT SEAT CUSHION FRAME
14. SIDE SHIELD COVER
15. FRONT RAIL COVER
16. HINGE COVER
17. REAR RAIL COVER <VEHICLES

WITH DUAL HEIGHT ADJUSTER
SEATS OR NORMAL SEATS>

18. SEAT SLIDE ADJUSTER SIDE

COVER

19. SEAT SLIDE ADJUSTER INNER

SIDE COVER

20. INNER SEAT BELT
21. FRONT SEATBACK ASSEMBLY

<<A>>

22. HEAD RESTRAINT GUIDE
23. FRONT SEATBACK COVER
24. FRONT SEATBACK HEATER

<VEHICLES WITH HEATED SEATS>

25. FRONT SEATBACK PAD
26 FRONT SEATBACK FRAME

<VEHICLES WITHOUT SIDE AIR
BAG>

27. FRONT SEATBACK BOARD
28. RECLINING ADJUSTER LOWER

COVER

29. FRONT SEAT FRAME <VEHICLES

WITH DUAL HEIGHT ADJUSTER
SEATS OR NORMAL SEATS>

30. SEAT SLIDE ADJUSTER
31. SEAT SLIDE ADJUSTER LEVER

<VEHICLES WITH DUAL HEIGHT
ADJUSTER SEATS OR NORMAL
SEATS>

DISASSEMBLY STEPS (Continued)

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-15

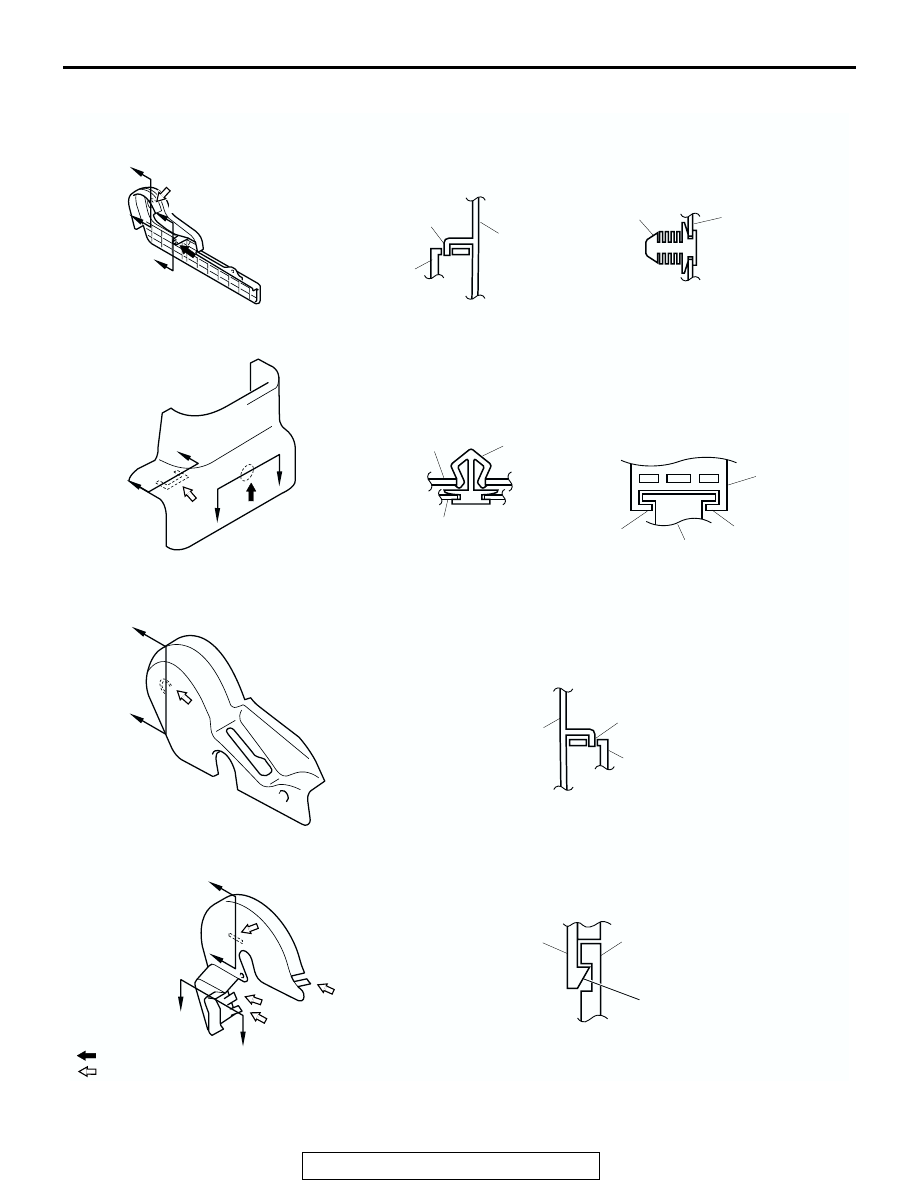

CLIP AND CLAW POSITIONS

ACX01417

A

A

B

B

D

D

C

C

E

E

G

G

F

F

<SIDE SHIELD COVER>

SECTION A - A

SIDE SHIELD
COVER

CLAW

SEAT SLIDE
ADJUSTER

SECTION B - B

CLIP

SIDE SHIELD
COVER

SECTION D - D

FRONT RAIL
COVER

CLAW

CLAW

SEAT SLIDE
ADJUSTER

SEAT SLIDE
ADJUSTER

CLIP

FRONT RAIL
COVER

<FRONT RAIL COVER>

SECTION C - C

<HINGE COVER>

SECTION E - E, G - G

HINGE COVER OR
RECLINING ADJUSTER
LOWER COVER

CLAW

SEAT SLIDE
ADJUSTER

RECLINING ADJUSTER
LOWER COVER

SIDE SHIELD COVER OR
HINGE COVER

CLAW

SECTION F - F

<RECLINING ADJUSTER LOWER COVER>

AC

NOTE

Clip position
Claw position

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-16

REMOVAL SERVICE POINT

.

<<A>>HEAD RESTRAINT GUIDE REMOVAL

INSPECTION

M1522001400095

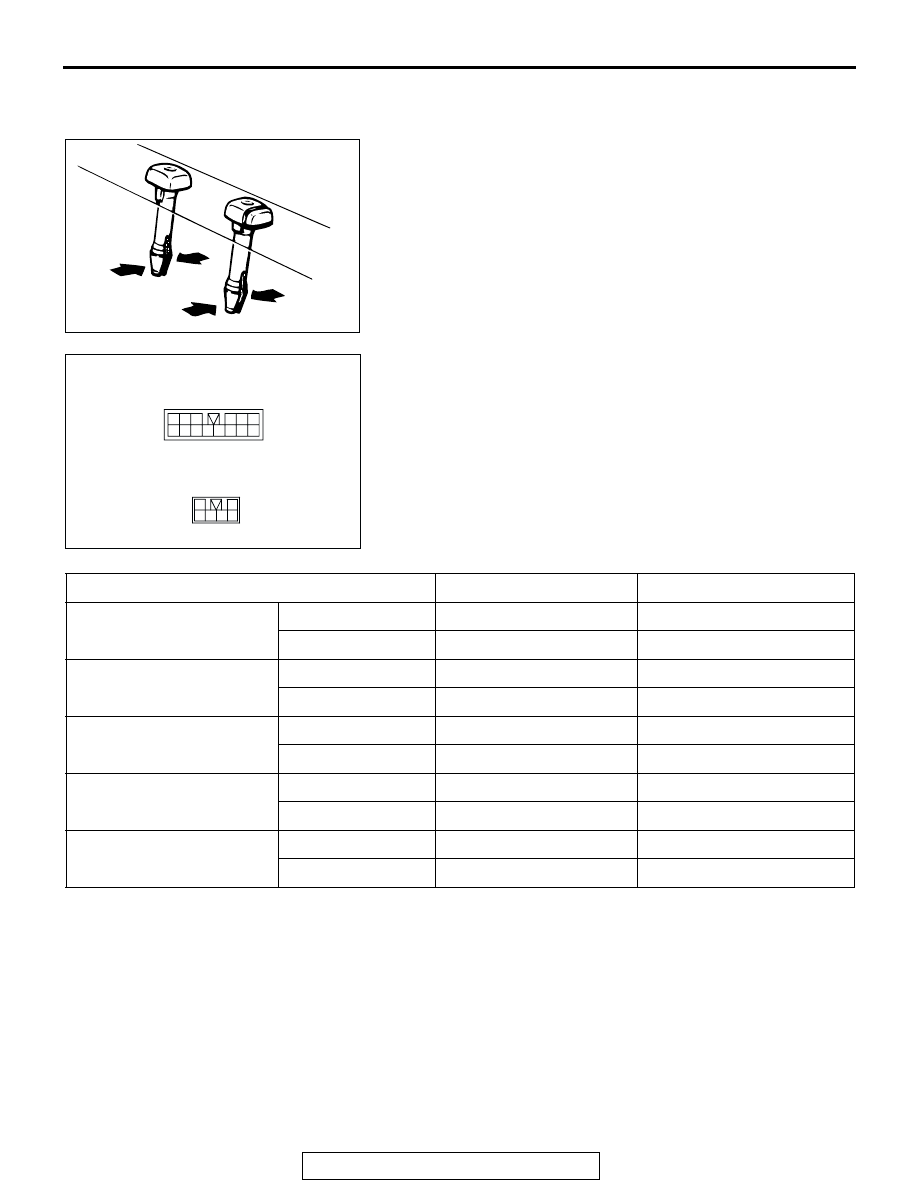

Power seat manual switch continuity check

ACX01300AB

1 2 3

4 5 6

7 8 9

11

10

12 1314

AC203971

1
3 4 5

2
6

POWER SEAT SWITCH CONNECTOR

LUMBAR SUPPORT SWICH CONNECTOR

AC

SWITCH POSITION

TESTER CONNECTION

SPECIFIED CONDITION

Reclining switch

FRONT

4-14, 3-13

Less than 2 ohms

REAR

4-13, 3-14

Less than 2 ohms

Slide switch

FRONT

7-14, 8-13

Less than 2 ohms

REAR

7-13, 8-14

Less than 2 ohms

Front height switch

UP

5-14, 6-13

Less than 2 ohms

DOWN

5-13, 6-14

Less than 2 ohms

Rear height switch

UP

2-14, 1-13

Less than 2 ohms

DOWN

2-13, 1-14

Less than 2 ohms

Lumbar support switch

FRONT

4-5, 3-6

Less than 2 ohms

REAR

4-6, 3-5

Less than 2 ohms
