52A-1

GROUP 52A

CONTENTS

SEAT BELT DIAGNOSIS. . . . . . . . . .

52A-2

SEAT BELT WARNING SYSTEM
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

52A-2

SPECIAL TOOLS. . . . . . . . . . . . . . . .

52A-2

INSTRUMENT PANEL ASSEMBLY*.

52A-2

REMOVAL AND INSTALLATION . . . . . . . .

52A-2

DISASSEMBLY AND ASSEMBLY . . . . . . .

52A-6

FLOOR CONSOLE ASSEMBLY . . . .

52A-7

REMOVAL AND INSTALLATION . . . . . . . .

52A-7

TRIMS. . . . . . . . . . . . . . . . . . . . . . . . .

52A-8

REMOVAL AND INSTALLATION . . . . . . . .

52A-8

HEADLINING . . . . . . . . . . . . . . . . . . .

52A-10

REMOVAL AND INSTALLATION . . . . . . . .

52A-10

FRONT SEAT ASSEMBLY . . . . . . . .

52A-11

REMOVAL AND INSTALLATION . . . . . . . .

52A-11

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-12

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-13

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-16

REAR SEAT ASSEMBLY. . . . . . . . . .

52A-18

REMOVAL AND INSTALLATION . . . . . . . .

52A-18

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-19

THIRD SEAT ASSEMBLY  . . . . . . . . .

52A-24

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-24

FRONT SEAT BELT . . . . . . . . . . . . . .

52A-28

REMOVAL AND INSTALLATION . . . . . . . .

52A-28

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-28

REAR SEAT BELT . . . . . . . . . . . . . . .

52A-30

REMOVAL AND INSTALLATION . . . . . . . .

52A-30

SPECIFICATIONS  . . . . . . . . . . . . . . .

52A-32

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

52A-32

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any SRS-

related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

SEAT BELT DIAGNOSIS

TSB Revision

INTERIOR

52A-2

.

SEAT BELT DIAGNOSIS

SEAT BELT WARNING SYSTEM DIAGNOSIS

M1523004500038

The seat belt warning system is controlled by the Simplified Wiring System (SWS). For troubleshooting, refer
to GROUP 54B, SWS Diagnosis

P.54Bb-69

.

SPECIAL TOOLS

M1521000600026

INSTRUMENT PANEL ASSEMBLY

REMOVAL AND INSTALLATION

M1521001700242

WARNING

For removal and installation of the passenger's side air bag module, always observe the ser-
vice procedures described in GROUP 52B, Air Bag Module and Clock Spring

P.52Ba-33

.

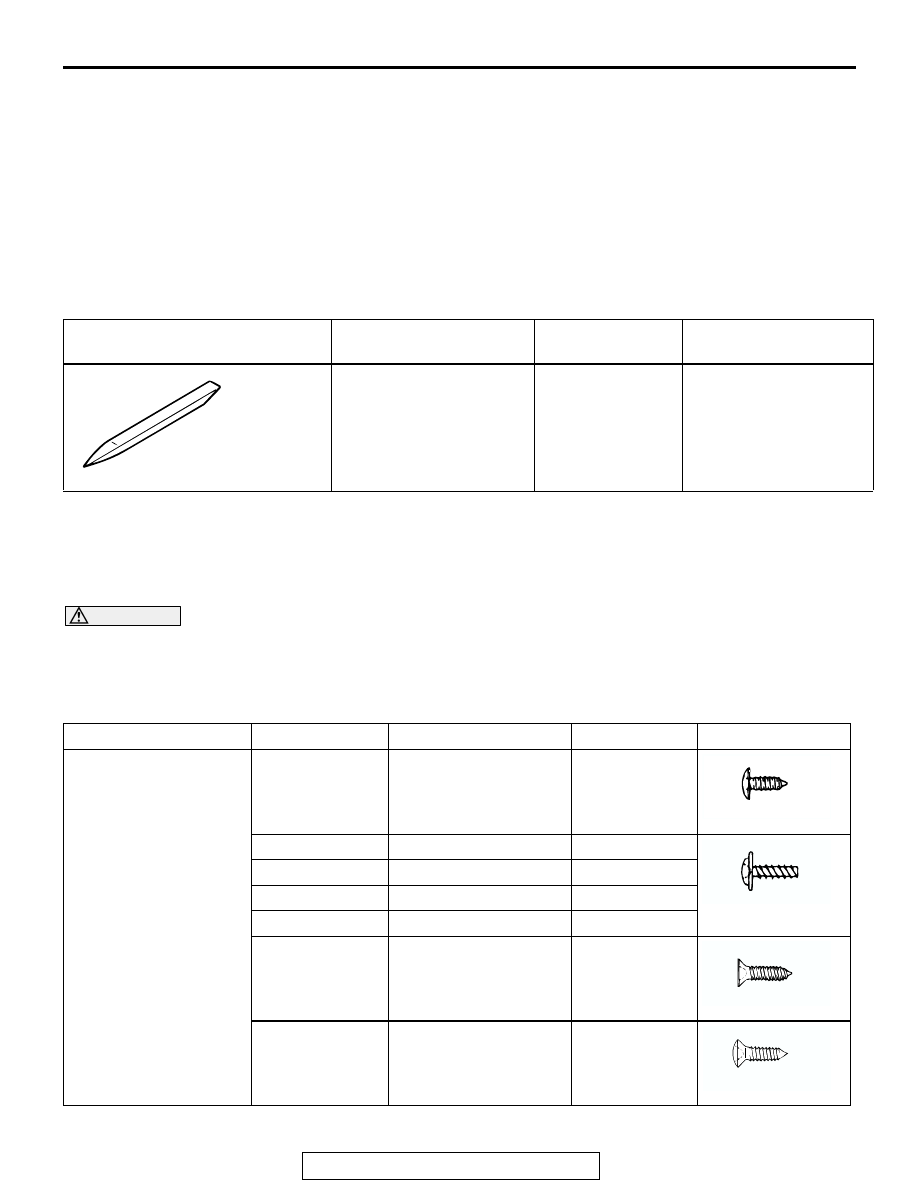

The bolts and screws described below are used for installation of the instrument panel. They are indicated by
symbols in the illustration.

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB990784
Ornament remover

General service
tool

Removal of switch, trim,
etc.

MB990784

NAME

SYMBOL

SIZE (D

× L) mm (in)

COLOR

SHAPE

Tapping screw

a

5

× 12 (0.20 × 0.47)

-

b

5

× 16 (0.20 × 0.63)

Black

c

5

× 16 (0.20 × 0.63)

-

d

5

× 20 (0.20 × 0.79)

-

e

5

× 20 (0.20 × 0.79)

Black

f

5

× 16 (0.20 × 0.63)

Black

g

4

× 20 (0.16 × 0.79)

Black

ACX01282AB

ACX01283AB

ACX01284AB

AC101783

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-3

D: Thread diameter L: Effective thread length

Washer assembled bolt h

5

× 16 (0.20 × 0.63)

-

Washer assembled bolt i

5

× 20 (0.20 × 0.79)

Black

j

6

× 16 (0.24 × 0.63)

-

k

6

× 16 (0.24 × 0.63)

Black

l

6

× 20 (0.24 × 0.79)

-

NAME

SYMBOL

SIZE (D

× L) mm (in)

COLOR

SHAPE

ACX01285AB

ACX02229AB

ACX00614AB

ACX01622

17

18

15

16

24

26

22

23

21

25

8

14

10

9

11

16

24

13

1

2

3

4

5

5

7

6

12

19

20

15

b

c

c

k

l

l

d

c

c

c

e

i

h

k

k

f

b

b

k

k

AD

g

g

j

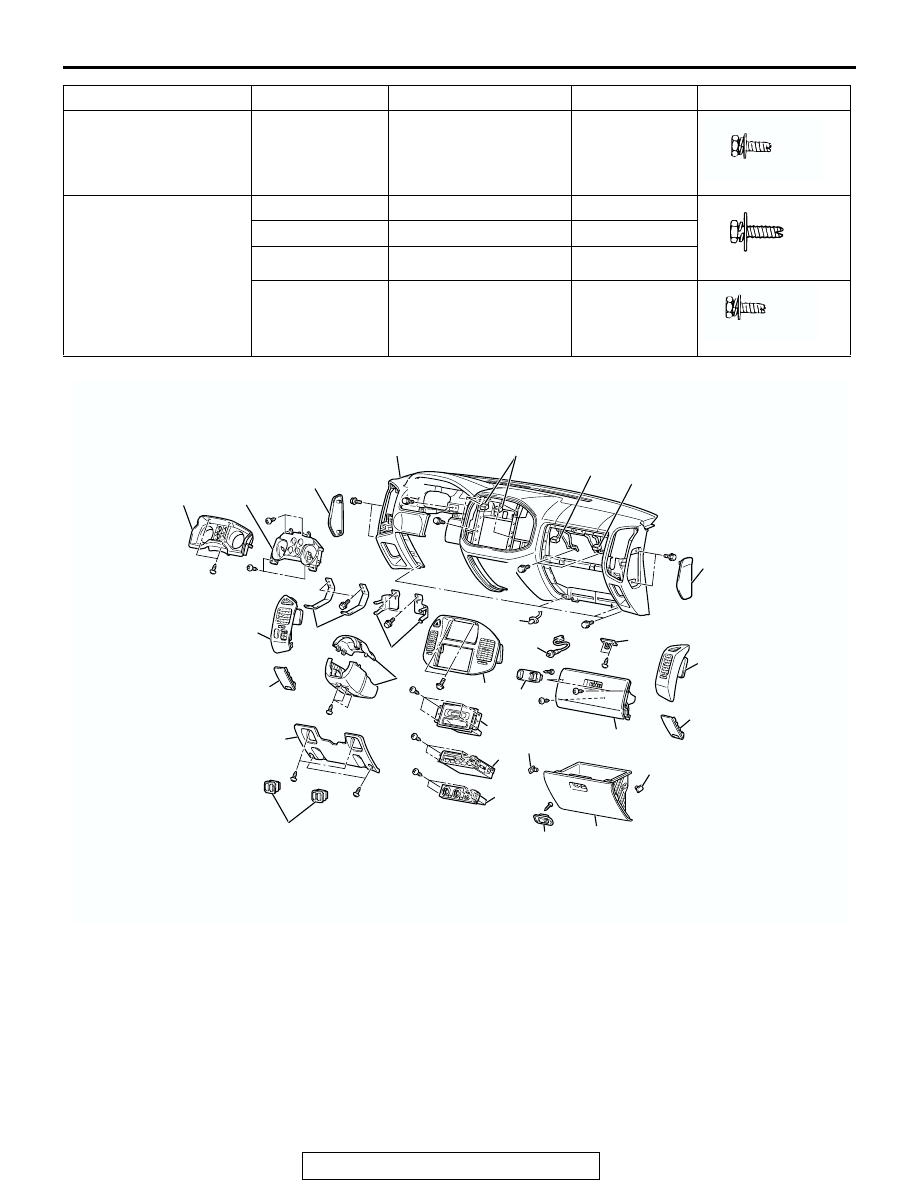

REMOVAL STEPS

• FRONT FLOOR CONSOLE

(REFER TO

P.52A-7

.)

1. CENTER PANEL ASSEMBLY
2. CLOCK OR RV METER
3. RADIO AND TAPE PLAYER OR BOX
4. HEATER CONTROL ASSEMBLY
5. GLOVE BOX STOPPER
6. GLOVE BOX ASSEMBLY
7. GLOVE BOX LOCK
8. GLOVE BOX LIGHT SWITCH

HARNESS CONNECTOR

9. GLOVE BOX LIGHT SWITCH
10. GLOVE BOX LIGHT
11. UPPER GLOVE BOX STRIKER
12. UPPER GLOVE BOX ASSEMBLY
13. UPPER GLOVE BOX LID LOCK
14. FRONT PASSENGER'S SIDE AIR

BAG MODULE HARNESS
CONNECTOR

15. INSTRUMENT PANEL SIDE COVER
16. AIR OUTLET ASSEMBLY
17. METER BEZEL

REMOVAL STEPS (Continued)

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-4

18. COMBINATION METER
• HOOD OPENER LEVER (REFER TO

GROUP 42, HOOD

P.42-5

.)

• FUEL LID OPENER LEVER (REFER

TO GROUP 42, FUEL FILLER DOOR

P.42-8

.)

19. LOWER PANEL
20. SWITCH PANEL
21. COLUMN COVER
22. STAY A
• ASSIST GRIP (REFER TO

P.52A-8

.)

• FRONT PILLAR TRIM (REFER TO

P.52A-8

.)

23. STAY B
24. CORNER LOWER PANEL
• STEERING SHAFT MOUNTING

BOLT (REFER TO GROUP 37,
STEERING COLUMN AND SHAFT

P.37A-23

.)

25. PHOTO SENSOR HARNESS

CONNECTOR

26. INSTRUMENT PANEL ASSEMBLY

REMOVAL STEPS (Continued)
