SPECIFICATIONS

TSB Revision

REAR AXLE

27-41

GENERAL SPECIFICATIONS

M1271000200107

SERVICE SPECIFICATIONS

M1271000300308

Rear drive shaft and companion shaft connection nut

113

± 14 N⋅m (84 ± 10 ft-lb)

Rear differential mount member nut

152

± 25 N⋅m (113 ± 18 ft-lb)

Toe-control tower bar bolt and nut

46

± 8 N⋅m (34 ± 6 ft-lb)

ITEM

SPECIFICATION

ITEM

SPECIFICATION

Reduction gear type

Hypoid gear

Reduction ratio

4.300

Differential gear type (Type

× number

of gears)

Side gear

Straight bevel gear

× 2

Pinion gear

Straight bevel gear

× 2

Number of teeth

Drive gear

43

Drive pinion

10

Side gear

18

Pinion gear

10

Bearings (Outside diameter

× Inside

diameter) mm (in)

Side

90.0

× 55.0

(3.54

× 2.17)

Front

68.3

× 30.2

(2.69

× 1.19)

Rear

79.4

× 36.5

(3.13

× 1.44)

ITEM

STANDARD VALUE

LIMIT

Rear axle total backlash mm (in)

−

5 (0.2)

Wheel bearing axial play mm (in)

−

0 (0)

Wheel bearing rotation starting torque N

⋅m (in-lb)

−

1.76 (15.6)

DOJ boot assembly dimension mm (in)

110

± 3 (4.3 ± 0.1)

−

Drive gear backlash mm (in)

0.13

− 0.18 (0.005 − 0.007)

−

Drive gear runout mm (in)

0.05 (0.002)

−

Differential gear backlash mm (in)

0

− 0.076 (0 − 0.003)

0.2 (0.01)

Drive pinion
turning torque
N

⋅m (in-lb)

Without oil seal

1.94

− 2.25 (17.2 − 19.9)

−

With
oil seal

Companion flange (oil seal
contacting area) with anti-rust
agent

2.03

− 2.34 (18.0 − 20.7)

−

Companion flange (oil seal
contacting area) with gear oil
applied

2.10

− 2.40 (18.6 − 21.2)

−

SPECIFICATIONS

TSB Revision

REAR AXLE

27-42

LUBRICANTS

M1271000400145

SEALANT AND ADHESIVE

M1271000500142

COMPONENT IDENTIFICATION

M1271003800045

DRIVE PINION SPACER

ITEM

SPECIFIED LUBRICANT

QUANTITY

Rear differential gear oil Hypoid gear oil API classification GL-5 or

higher SAE viscosity No. 90, 80 W

Approximately 1.6 dm

3

 (1.7 qt)

BJ joint

Repair kit grease

245

± 10 g (8.7 ± 0.3 oz)

DOJ joint

Repair kit grease

295

± 10 g (10.5 ± 0.3 oz)

ITEM

SPECIFIED SEALANT AND ADHESIVE

Differential cover

3M

ä AAD Part No. 8672, 8679, 8678, 8661, 8663 or

equivalent

Drive gear and differential case mounting part

3M

ä AAD Part No. 8730, 8731 or equivalent

HEIGHT OF DRIVE PINION SPACER mm (in)

IDENTIFICATION COLOR

52.50 (2.067)

Yellow

52.84 (2.080)

Red

25-1

GROUP 25

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

25-2

PROPELLER SHAFT DIAGNOSIS . .

25-2

INTRODUCTION TO PROPELLER SHAFT
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

25-2

PROPELLER SHAFT DIAGNOSTIC
TROUBLESHOOTING STRATEGY . . . . . .

25-2

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

25-3

SYMPTOM PROCEDURES . . . . . . . . . . . .

25-3

SPECIAL TOOL . . . . . . . . . . . . . . . . .

25-4

PROPELLER SHAFT . . . . . . . . . . . . .

25-5

REMOVAL AND INSTALLATION . . . . . . . .

25-5

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

25-9

DISASSEMBLY AND ASSEMBLY  . . . . . . .

25-10

SPECIFICATIONS  . . . . . . . . . . . . . . .

25-13

FASTENER TIGHTENING
SPECIFICATION . . . . . . . . . . . . . . . . . . . . .

25-13

GENERAL SPECIFICATIONS  . . . . . . . . . .

25-13

SERVICE SPECIFICATIONS . . . . . . . . . . .

25-13

LUBRICANT  . . . . . . . . . . . . . . . . . . . . . . . .

25-14

COMPONENT IDENTIFICATION . . . . . . . .

25-14

GENERAL DESCRIPTION

TSB Revision

PROPELLER SHAFT

25-2

.

GENERAL DESCRIPTION

M1251000100119

The MONTERO has two propeller shafts. The front
propeller shaft connects the transfer case to the front
axle, and the rear propeller shaft connects the trans-
fer case to the rear axle. Each propeller shaft is a
two-joint type propeller shaft, and they have the fol-
lowing features.

• A snap-ring method of securing the journal bear-

ing of the universal joint has been adopted.

• The CFRP (Carbon Fiber Reinforced Plastic)

tube equipped with a shock absorbing mecha-
nism (contraction) improves safety in collision.
(Rear only)

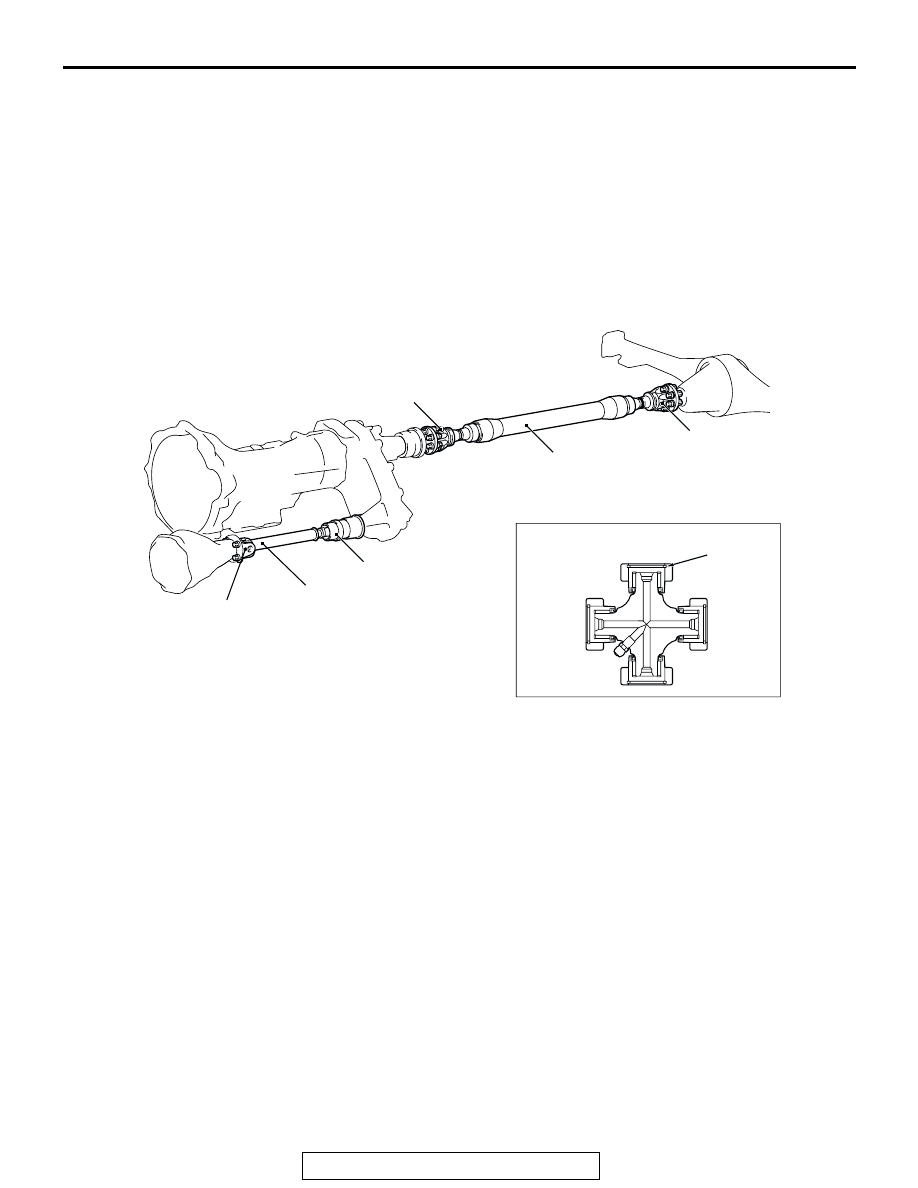

CONSTRUCTION DIAGRAM

PROPELLER SHAFT DIAGNOSIS

INTRODUCTION TO PROPELLER SHAFT DIAGNOSIS

M1251001800058

If an abnormal noise is heard from the propeller shaft
while driving, some parts of the propeller shaft may
be worn or damaged, or some mounting bolts may
be loose.

PROPELLER SHAFT DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1251001900066

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted all of the possible ways to find a pro-
peller shaft fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

AC203528

BJ

REAR PROPELLER
SHAFT(CFRP)

BJ

BJ

FRONT PROPELLER
SHAFT

UNIVERSAL
JOINT

UNIVERSAL JOINT

SNAP
RING

AB
