WIRING HARNESS AND CONNECTOR INSPECTION

Condition                 Code                          Procedure

Application incorrect  ...  B  ..  Require repair or replacement.

Attaching hardware

 broken  .................  A  ...  Require repair or replacement

                                                     of hardware.

Attaching hardware

 missing  ................  C  ..........  Require replacement of

                                                        hardware.

Attaching hardware not

 functioning  ............  A  ...  Require repair or replacement

                                                     of hardware.

Connector broken  ........  A  ..  Require repair or replacement.

Connector (Weatherpack

 type) leaking  ..........  A  ..  Require repair or replacement.

Connector melted  ........  A  ...........  ( 1) Require repair or

                                                     replacement.

Connector missing  .......  C  ............  Require replacement.

Insulation damaged,

 conductors exposed  .....  A  ..  Require repair or replacement.

Insulation damaged,

 conductors not exposed  .  1  ............  Suggest replacement.

Open  ....................  A  ..  Require repair or replacement.

Protective shield

 (conduit) melted  .......  2  ...........  ( 1) Suggest repair or

                                                     replacement.

Protective shield

 (conduit) missing  ......  2  ..  Suggest repair or replacement.

Resistance (voltage drop)

 out of specification  ...  A  ..  Require repair or replacement.

Routed incorrectly  ......  B  .................  Require repair.

Secured incorrectly  .....  B  .................  Require repair.

Shorted  .................  A  ..  Require repair or replacement.

Terminal broken  .........  A  ..  Require repair or replacement.

Terminal burned, affecting

 performance  ............  A  ...........  ( 1) Require repair or

                                                     replacement.

Terminal burned, not

 affecting performance  ..  2  ..  Suggest repair or replacement.

Terminal corroded,

 affecting performance  ..  A  ..  Require repair or replacement.

Terminal corroded, not

 affecting performance  ..  2  ..  Suggest repair or replacement.

Terminal loose, affecting

 performance  ............  B  ..  Require repair or replacement.

Terminal loose, not

 affecting performance  ..  1  ..  Suggest repair or replacement.

Voltage drop out of

 specification  ..........  A  ..  Require repair or replacement.

(1) - Determine cause and correct prior to repair or

      replacement of part.

A - ENGINE/VIN ID



1991 Mitsubishi Montero

         1991 ENGINE PERFORMANCE

         Chrysler Motors/Mitsubishi Introduction

         MODEL COVERAGE

MODEL COVERAGE TABLE (MITSUBISHI)








































































  Body







Engine



 Fuel



  Ignition





    Model



Code (1)



      Engine (2)



ID (3)



System



 System (4)















































































   1.8L SOHC (5)



  T



 PFI



   Optical



























































   Eclipse



  S,T



   2.0L DOHC (6)



  R



 PFI



     DIS



































































2.0L DOHC Turbo (6)



  U



 PFI



     DIS















































































   2.0L SOHC (6)



  V



 PFI



   Optical



























































   Galant



  R,X



   2.0L DOHC (6)



  R



 PFI



     DIS



































































2.0L DOHC Turbo (6)



  U



 PFI



     DIS















































































   1.5L SOHC (7)



  A



 PFI



   Optical





   Mirage



   U

























































   1.6L DOHC (8)



  Y



 PFI



     DIS







































































   Montero



   J



  3.0L V6 SOHC (9)



  S



 PFI



   Optical















































































   2.4L SOHC (10)



  W



 PFI



   Optical





   Pickup



  L,M

























































  3.0L V6 SOHC (9)



  S



 PFI



   Optical







































































   Precis



 A,F,D



   1.5L SOHC (11)



  J



 PFI



   Optical















































































 3.0L V6 DOHC (9)



  B



 PFI



     DIS





   3000GT



  D,E

























































    3.0L V6 DOHC



  C



 PFI



     DIS













      Turbo (9)



















































































(1) - Body Code is 5th digit of VIN. VIN is located on upper left





      corner of instrument panel.





(2) - See ENGINE CODE LOCATION.





(3) - Engine ID is 8th digit of VIN.





(4) - Ignition timing is computer controlled. On all models with





      Distributorless Ignition System (DIS), crank angle sensor is





      mounted where distributor is normally mounted.





(5) - 4G37 engine.





(6) - 4G63 engine.





(7) - 4G15 engine.





(8) - 4G61 engine.





(9) - 6G72 engine.





(10) - 4G64 engine.





(11) - G4AJK engine.










































































         VIN DEFINITION

         Numbers preceding the explanations in the legend below refer

to the sequence of characters as listed on VIN identification label.

(VIN)    J  B  3  C  U  1  4  X  1  M  U  1  2  3  4  5  6

         1  2  3  4  5  6  7  8  9  10 11 12 13 14 15 16 17

         1 - Indicates Nation of Origin.

         2 - Indicates Manufacturer.

         3 - Indicates Vehicle Type.

         4 - Indicates Restraint System.

         5 - Indicates Model.

         6 - Indicates Vehicle Series.

         7 - Indicates Body Type.

         8 - Indicates Engine Type and Make.

         9 - Indicates Check Digit.

        10 - Indicates Model Year.

        11 - Indicates Assembly Plant.

     12-17 - Indicates Plant Sequential Number.

MODEL YEAR VIN CODE APPLICATION TABLE














































VIN Code                           Model Year

K  ....................................  1989

L  ....................................  1990

M  ....................................  1991














































         ENGINE CODE LOCATION

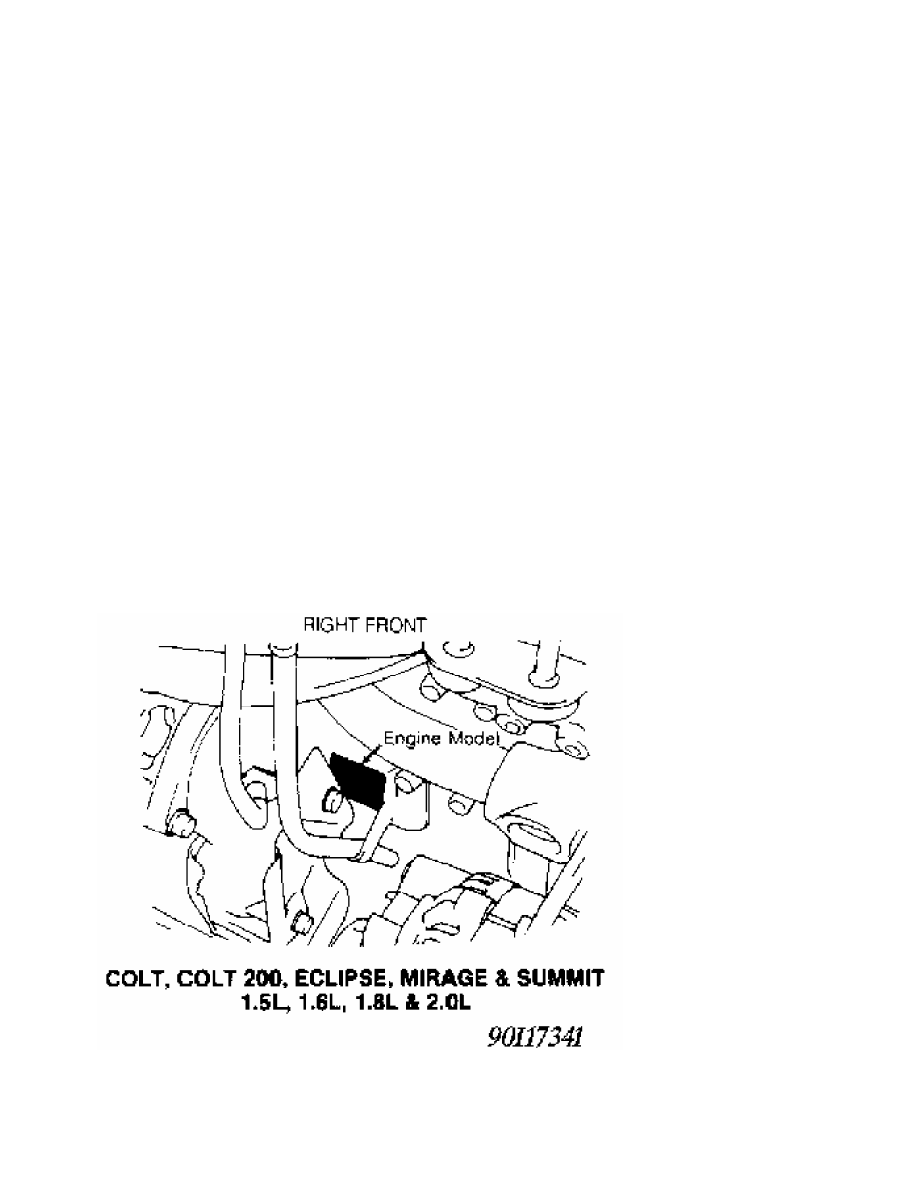

Fig. 1:  Engine Code Location, Mirage 1.5L & 1.6L

Courtesy of Chrysler Motors.

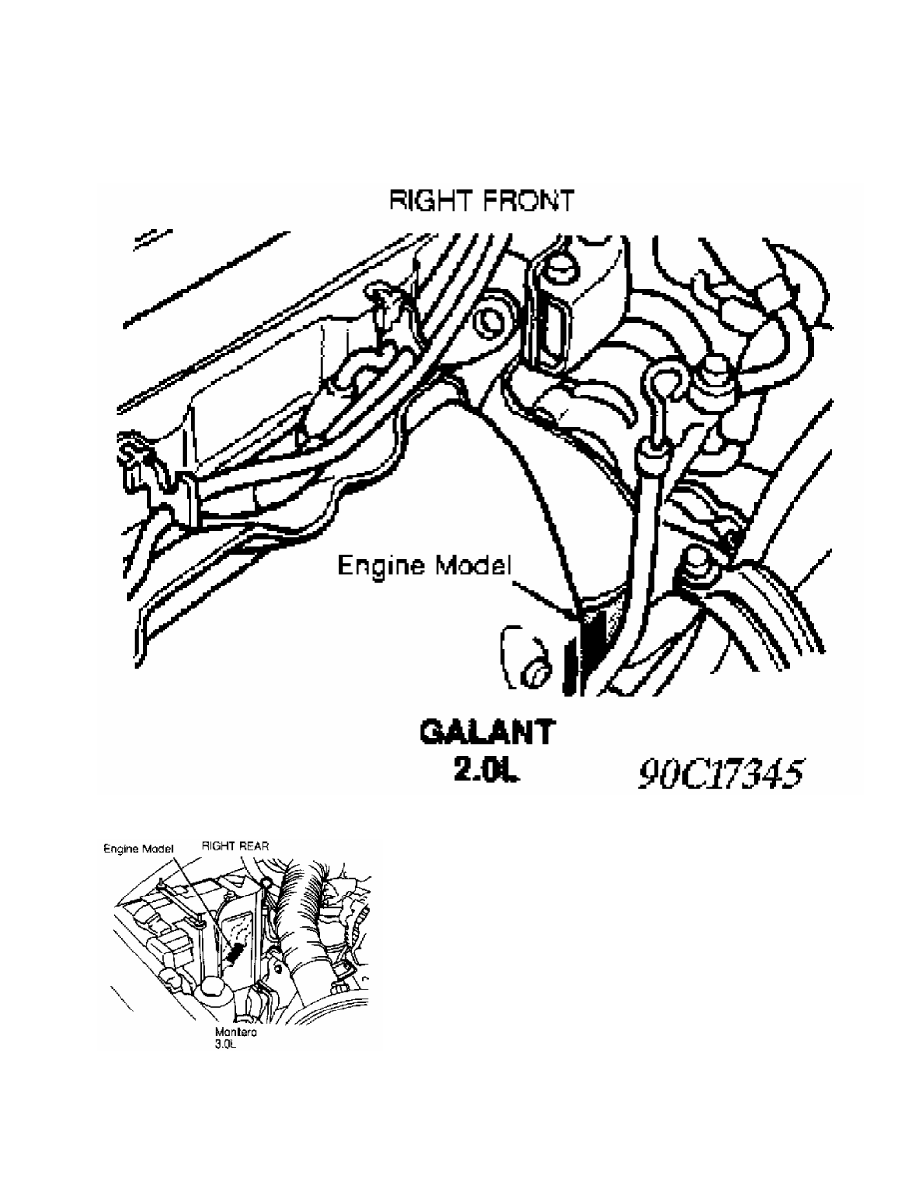

Fig. 2:  Engine Code Location, Eclipse & Galant, 1.8L & 2.0L

Courtesy of Chrysler Motors.

Fig. 3:  Engine Code Location, Montero 3.0L

Courtesy of Chrysler Motors.
