Mitsubishi Galant (2004+). Manual - part 201





EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-95

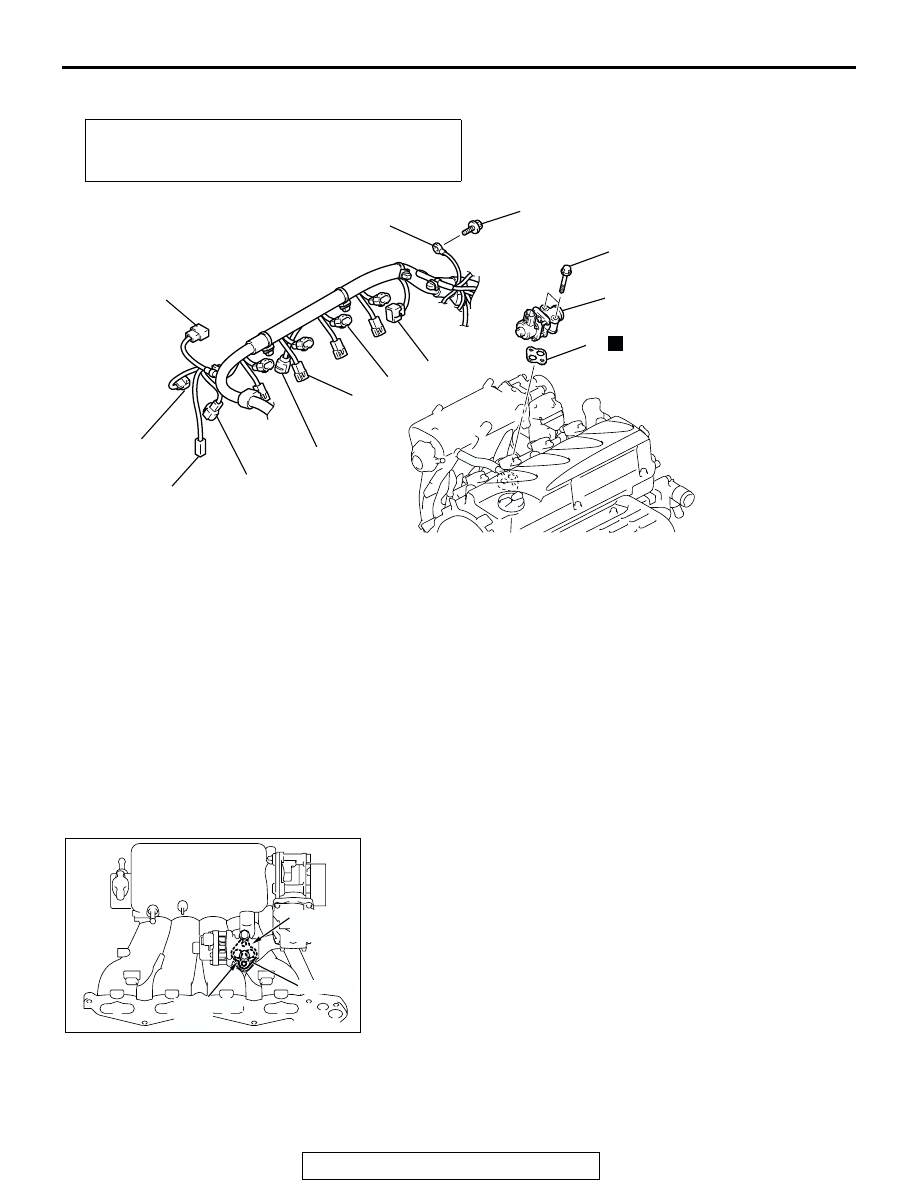

REMOVAL AND INSTALLATION <2.4L ENGINE>

M1173010500216

INSTAIIATION SERVICE POINT

.

>>A<< EGR VALVE GASKET INSTALLATION
Install the EGR valve gasket as shown in the illustration.

Pre-removal and Post-installation Operation
Air Cleaner Cover, Air Intake Hose and Resonator Removal
and Installation (Refer to GROUP 15, Air Cleaner

P.15-4

).

AC307977AB

1

N

3

2

24 ± 3 N·m
18 ± 2 ft-lb

4

5

6

7

8

9

10

11

5.0 ± 1.0 N·m
44 ± 9 in-lb

REMOVAL STEPS

1.

THROTTLE BODY ASSEMBLY
CONNECTOR

2.

MANIFOLD ABSOLUTE
PRESSURE SENSOR
CONNECTOR

3.

EVAPORATIVE EMISSION
PURGE SOLENOID CONNECTOR

4.

KNOCK SENSOR CONNECTOR

5.

POWER STEERING PRESSURE
SWITCH CONNECTOR

6.

INJECTOR CONNECTOR

7.

IGNITION COIL CONNECTOR

8.

GROUNDING

9.

EGR VALVE CONNECTOR

10. EGR VALVE

>>A<<

11. EGR VALVE GASKET

REMOVAL STEPS (Continued)

AC302358AC

GASKET

NOTCHED
PART

NOTCHED
PART

EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-96

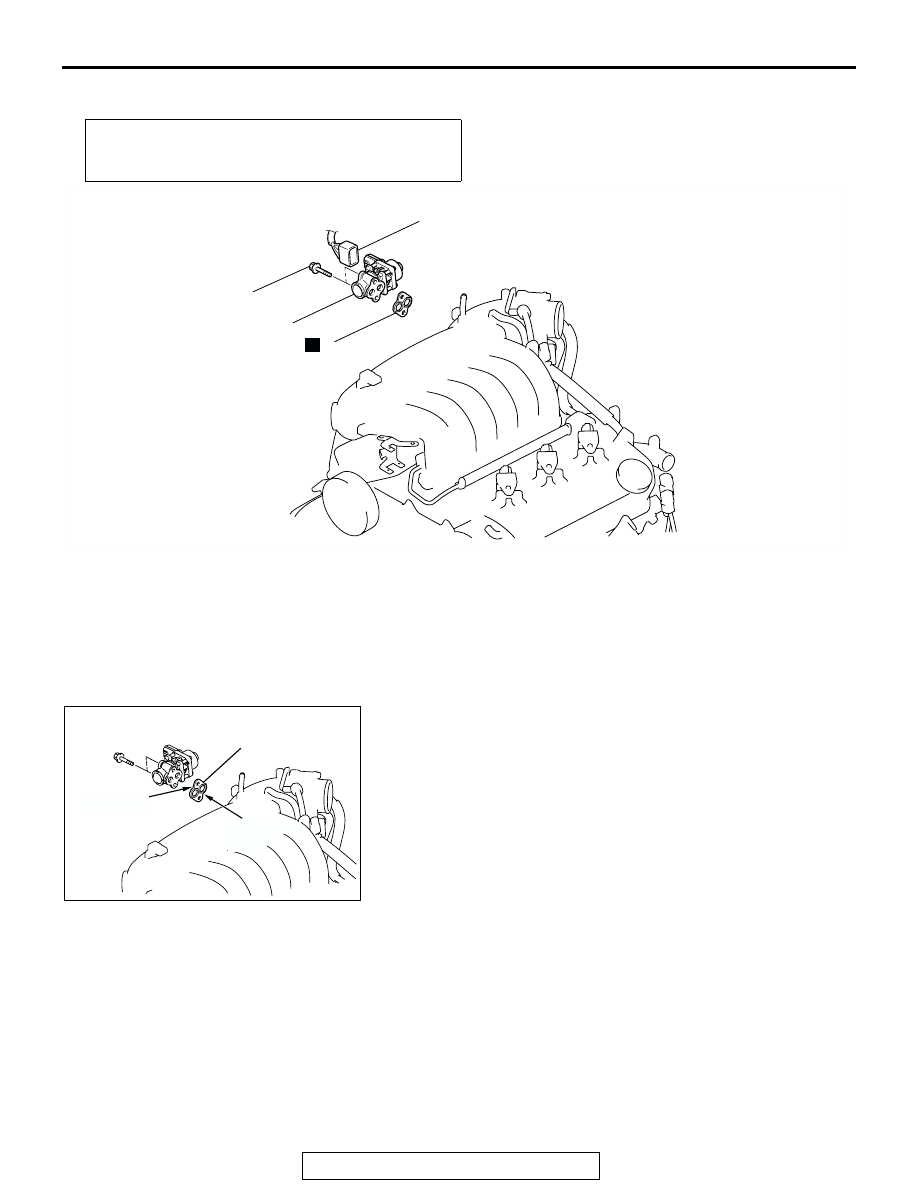

REMOVAL AND INSTALLATION <3.8L ENGINE>

M1173010500205

INSTAIIATION SERVICE POINT

.

>>A<< EGR VALVE GASKET INSTALLATION
Install the EGR valve gasket as shown in the illustration.

Pre-removal and Post-installation Operation
Strut Tower Bar Removal and Installation (Refer to GROUP
42, Strut Tower Bar

P.42-12

.)

AC307978AB

24 ± 3 N·m
18 ± 2 ft-lb

N

1

2

3

REMOVAL STEPS

1. EGR VALVE CONNECTOR

2. EGR VALVE

>>A<<

3. EGR VALVE GASKET

REMOVAL STEPS (Continued)

AC307979AB

GASKET

NOTCHED
PART

NOTCHED
PART

EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-97

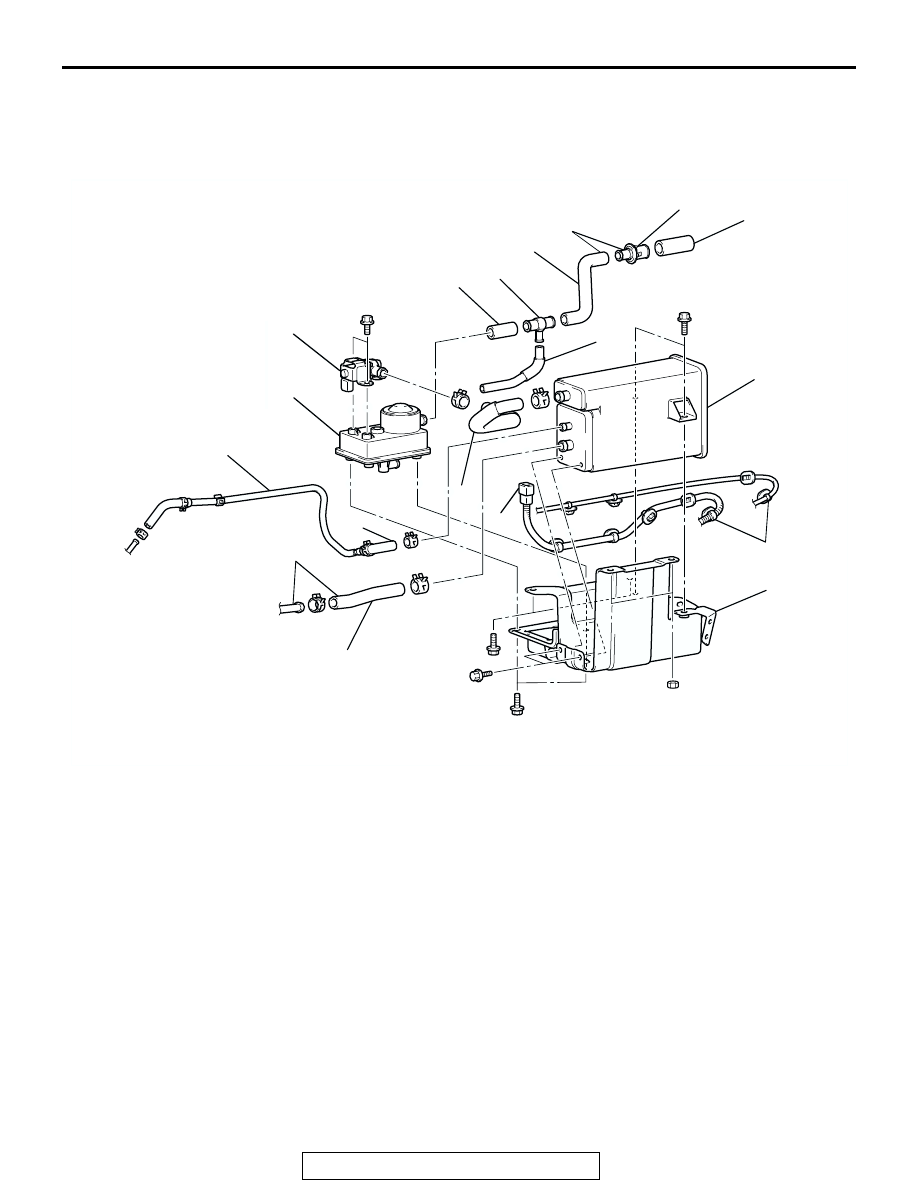

EVAPORATIVE EMISSION CANISTER AND FUEL TANK PRESSURE RELIEF
VALVE

 REMOVAL AND INSTALLATION

M1173004800359

AC208322 AB

5

11

10

9

6

8

1

7

12

3

2

4

13

15

14

16

17

18

REMOVAL STEPS

1. EVAPORATIVE EMISSION

VENTILATION SOLENOID
CONNECTOR

2. WIRING HARNESS CLAMP

CONNECTION

3. VENT HOSE D AND VENT PIPE

CONNECTION

4. VAPOR HOSE CONNECTION
5. PURGE HOSE CONNECTION

ONBOARD REFUELING VAPOR
RECOVERY (ORVR) VENT VALVE
MODULE AND EVAPORATIVE
EMISSION CANISTER ASSEMBLY

6. VAPOR HOSE
7. PURGE HOSE ASSEMBLY
8. VENT HOSE A

9. EVAPORATIVE EMISSION

CANISTER

10. VENT HOSE D
11 CONNECTOR
12 VENT HOSE B
13. VENT HOSE C
14. ONBOARD REFUELING VAPOR

RECOVERY (ORVR) VENT VALVE
MODULE

15. EVAPORATIVE EMISSION

VENTILATION SOLENOID

16. EVAPORATIVE EMISSION

CANISTER BRACKET

17. VENT PIPE
18 VENT HOSE E

REMOVAL STEPS (Continued)

EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-98

INSPECTION

M1173004900141

EVAPORATIVE EMISSION VENTILATION
SOLENOID CHECK

1. Connect a hand vacuum pump to nipple (A) of the solenoid.
2. Check air tightness by applying a vacuum with voltage

applied directly from the battery to the evaporative emission
ventilation solenoid and without applying voltage.

3. Measure the resistance between the terminals of the

solenoid.

Standard value: 17

 21  [at 20°C (68°F)]

CATALYTIC CONVERTER

GENERAL DESCRIPTION (CATALYTIC CONVERTER)

M1173005300131

The three way catalytic converter, together with the
closed loop air-fuel ratio control based on the oxygen
sensor signal, oxidizes carbon monoxides (CO) and
hydrocarbons (HC), also reduces nitrogen oxides
(NOx).

When the mixture is controlled at stoichiometric
air-fuel ratio, the three way catalytic converter pro-
vides the highest purification against the three con-
stituents, namely, CO, HC and NOx.

BATTERY VOLTAGE

NORMAL CONDITION

Applied

Vacuum maintained

Not applied

Vacuum leaks

AC101980AB

A

AC101981AB
