Mitsubishi Galant (2004+). Manual - part 1722





LIGHTING

CHASSIS ELECTRICAL

54A-7

SPECIFICATIONS

NOTE: *The brackets ( ) show the bulb type.

.

ITEM

SPECIFICATION

Headlight assembly <Except for GTS>

High beam/low beam W/W (Halogen
bulb)

65 /55 (HB5)*

Front side-marker light W

5

Front turn-signal and parking light cp/cp 32/3

Headlight assembly <GTS>

High beam W (Halogen bulb)

60 (HB3)*

Low beam W (Halogen bulb)

51 (HB4)*

Front side-marker light cp

1.5

Front turn-signal and parking light cp/cp 32/3

Front fog light W <GTS>

55

Rear combination light

Tail and stop light cp/cp

32/2

Rear side-marker light cp

3

Rear turn-signal light cp

32

Back-up light W

18

High-mounted stop light <GTS>

LED type

High-mounted stop light W <Except for GTS>

18

License plate light cp

3

LIGHTING

CHASSIS ELECTRICAL

54A-8

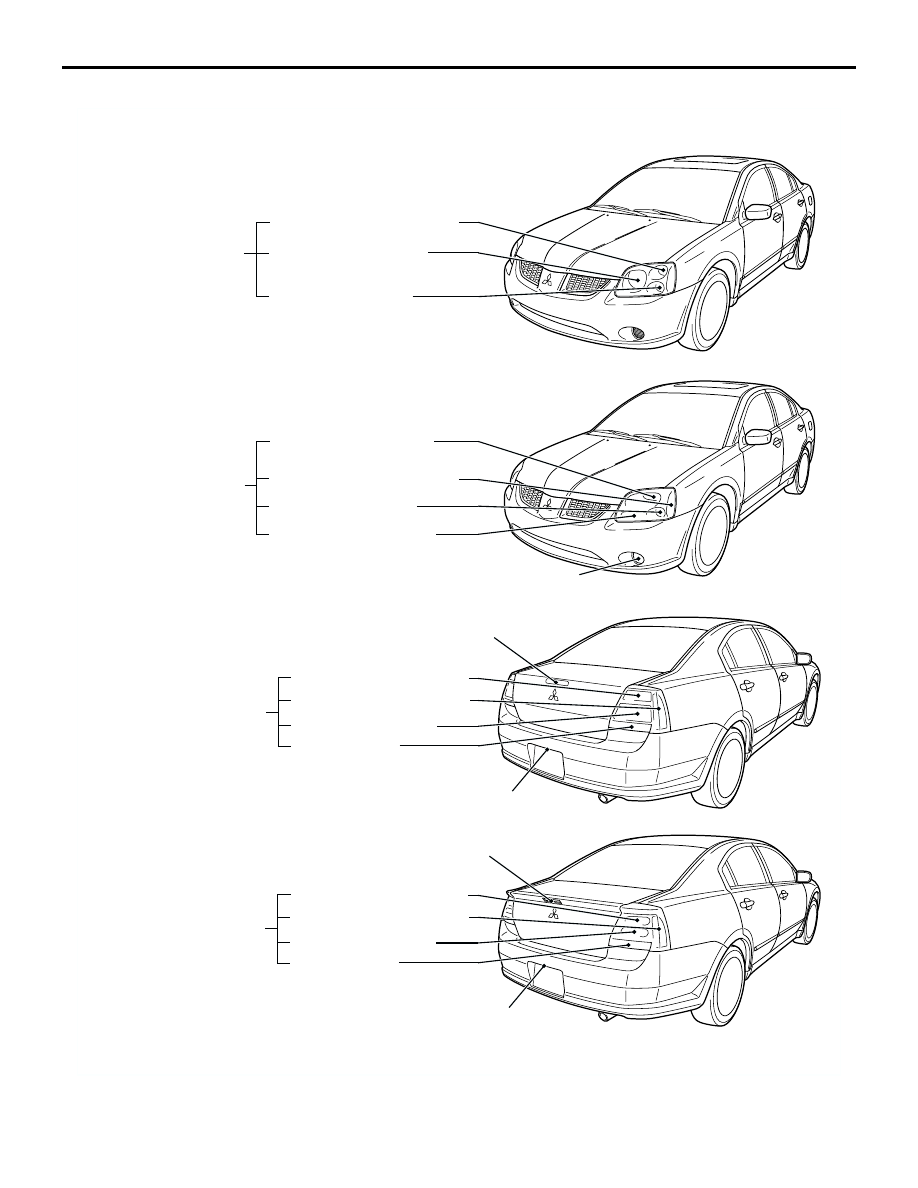

CONSTRUCTION DIAGRAM

AC306654AB

FRONT SIDE-MARKER LIGHT

HEADLIGHT
(LOWBEAM/HIGH BEAM)

FRONT TURN-SIGNAL
AND PARKING LIGHT

HEADLIGHT ASSEMBLY

FRONT SIDE-MARKER LIGHT

HEADLIGHT (LOW BEAM)

HEADLIGHT (HIGH BEAM)

FRONT TURN-SIGNAL
AND PARKING LIGHT

HEADLIGHT ASSEMBLY

HIGH-MOUNTED STOPLIGHT

REAR TURN-SIGNAL LIGHT

REAR SIDE-MARKER LIGHT

TAIL AND STOP LIGHT

BACK-UP LIGHT

LICENSE PLATE LIGHT

REAR COMBINATION LIGHT

HIGH-MOUNTED STOPLIGHT

LICENSE PLATE LIGHT

REAR TURN-SIGNAL LIGHT

REAR SIDE-MARKER LIGHT

TAIL AND STOP LIGHT

BACK-UP LIGHT

REAR COMBINATION LIGHT

FRONT FOG LIGHT

<EXCEPT FOR GTS>

<GTS>

<EXCEPT FOR GTS>

<GTS>

LIGHTING

CHASSIS ELECTRICAL

54A-9

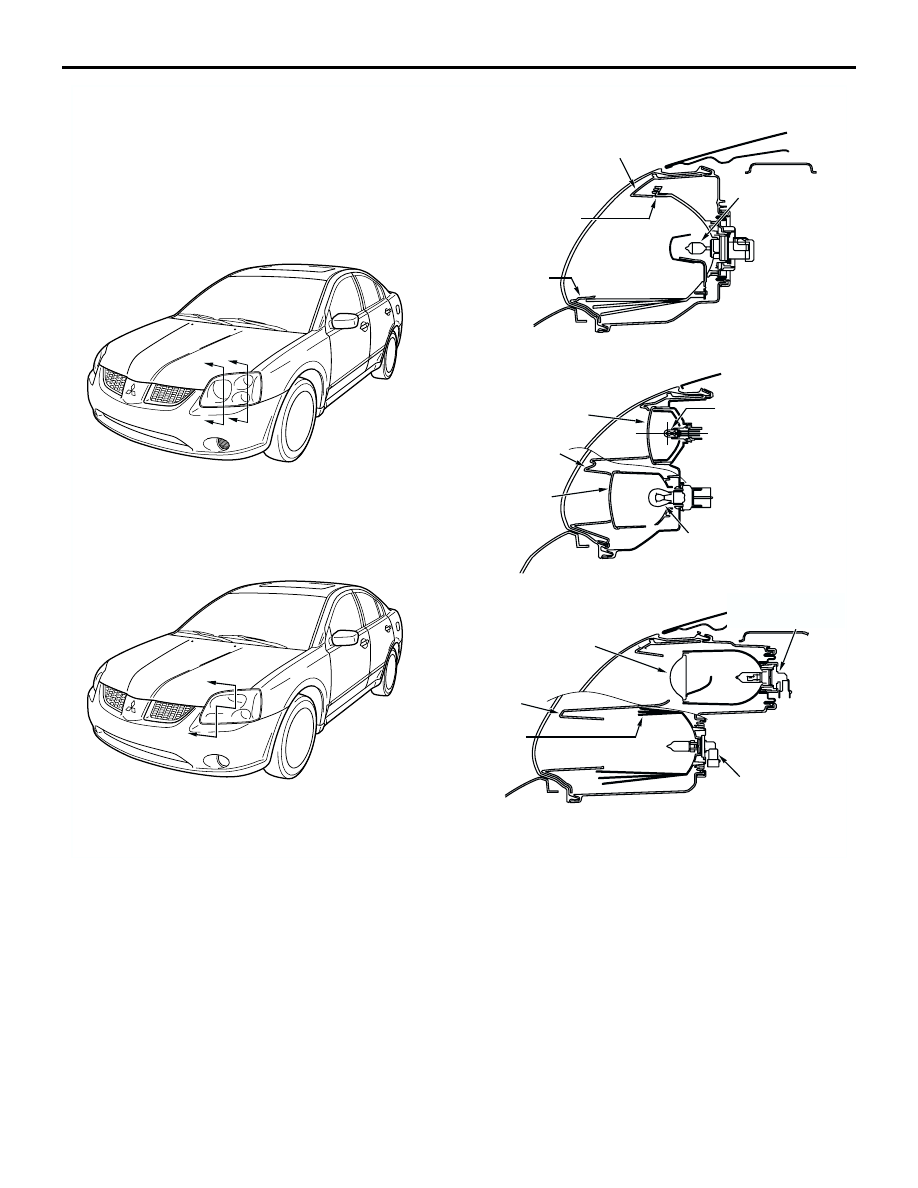

AC306747AB

HEADLIGHT BULB

REFLECTOR
(ALUMINUM)

EXTENSION
(CHROME)

EXTENSION
(CHROME)

SECTION A – A

SECTION A – A

A

A

B

B

C

C

INNER LENS
(CLEAR WITH
HONEYCOMB CUT)

EXTENSION

INNER LENS
(CLEAR WITH
HONEYCOMB CUT)

FRONT
SIDE-MARKER
LIGHT BULB

FRONT TURN-SIGNAL
AND PARKING LIGHT
BULB

SECTION B – B

HEADLIGHT BULB
(LOW BEAM)

HEADLIGHT BULB
(HI BEAM)

PROJECTOR UNIT
(LOW BEAM)

EXTENSION
(STAINLESS)

REFLECTOR
(HI BEAM)

SECTION C – C

<EXCEPT FOR GTS>

<GTS>

LIGHTING

CHASSIS ELECTRICAL

54A-10

INTERIOR LAMPS

A map lights has been built into the overhead
console (models with an overhead console), and
a Map light (models without an overhead con-
sole) and a rear dome light have been installed.

A trunk light has been installed.

Vanity mirrors with illumination has been
installed. <Vehicles with sunroof>

.

SPECIFICATIONS

.

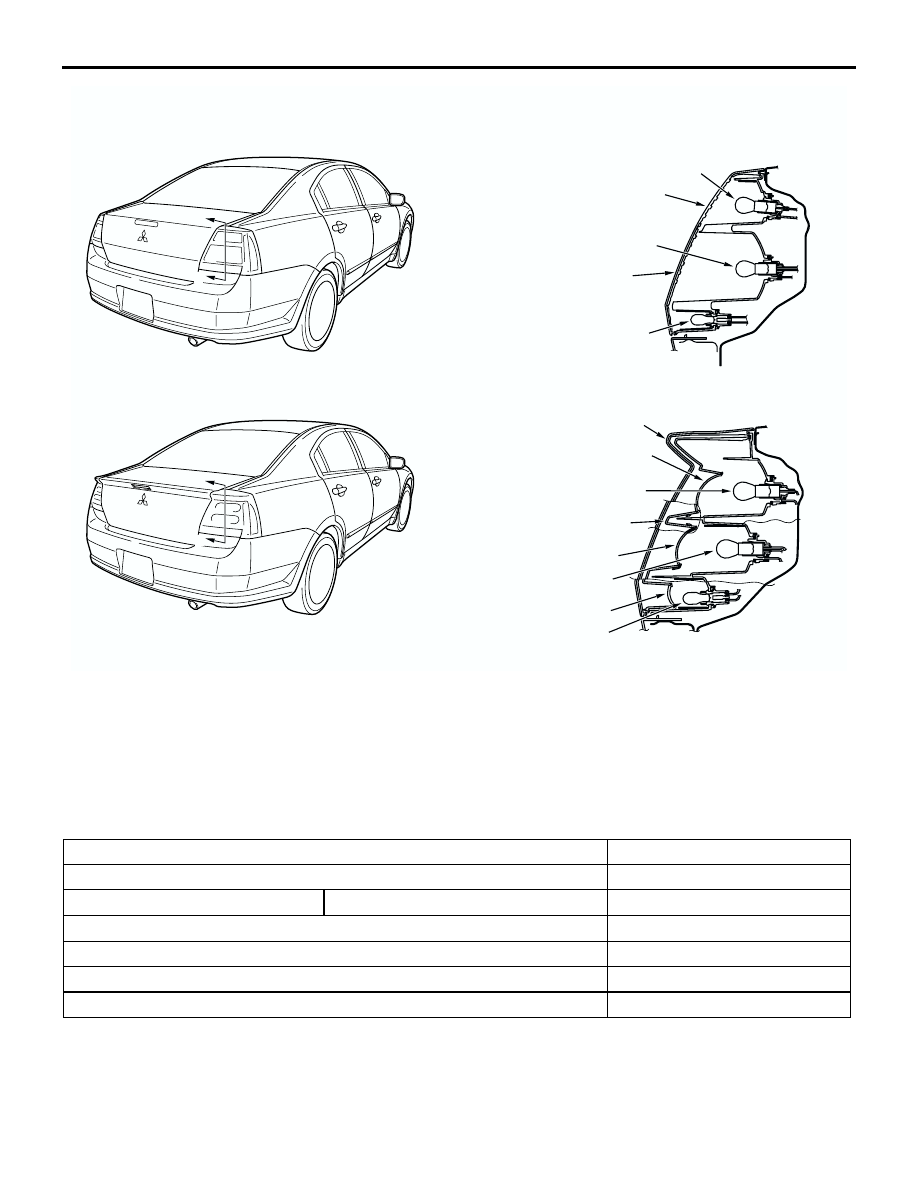

AC306748

D

D

E

E

REAR TURN-SIGNAL LIGHT BULB

RED STRIPE

TAIL AND STOP LIGHT BULB

REFLEX REFLECTOR (STRIPE)

BACK-UP LIGHT BULB

OUTER LENS

INNER LENS (CLEAR)

REAR TURN-SIGNAL
LIGHT BULB

EXTENSION
(STAINLESS)

INNER LENS RED

TAIL AND STOP LIGHT BULB

INNER LENS (CLEAR)

BACK-UP LIGHT BULB

SECTION D – D

SECTION E – E

<EXCEPT FOR GTS>

<GTS>

ITEM

SPECIFICATION

Map light W

×

 quantity

×

 2

Overhead console aseembly

Map light W

×

 quantity

×

 2

Rear dome light W

10

Trunk light W

5

Vanity mirror light W

1.4

Glove box light W

1.4
