SUNROOF

BODY

42-25

DESCRIPTION OF STRUCTURE AND OPERATION

.

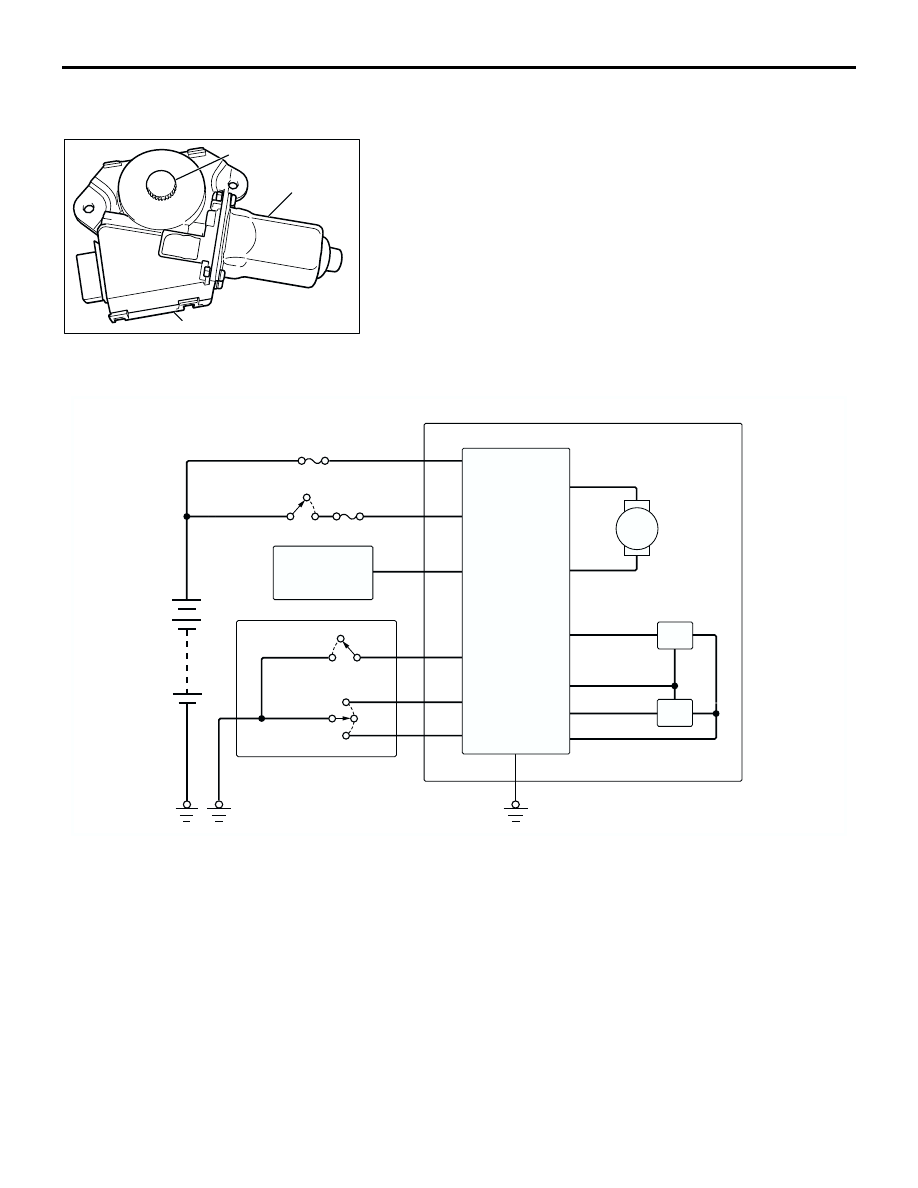

MOTOR
There is s motor assembled on the front-side of the housing
and the structure consists of the motor unit, drive gear and sun-
roof-ECU.

.

SUNROOF-ECU

The sunroof ECU incorporates a microcomputer and
controls the motor operations according to the sun-
roof switch signal and ETACS signal state.

AC305503AB

DRIVE GEAR

SUNROOF-ECU

MOTOR

AC305688

M

IGNITION SWITCH

ETACS-ECU

OPEN

TILT-UP

CLOSE/TILT-DOWN

SUNROOF SWITCH

SUNROOF-ECU

OFF

OFF

SUNROOF MOTOR ASSEMBLY

MOTOR

SENSOR 1

SENSOR 2

SENSOR
POWER
SUPPLY

AB

NOTES

00-1

GROUP 00

GENERAL

CONTENTS

HOW TO USE THIS MANUAL. . . . . .

00-2

TARGETS OF DEVELOPMENT  . . . .

00-2

TECHNICAL FEATURES. . . . . . . . . .

00-2

EXTERIOR . . . . . . . . . . . . . . . . . . . . . . . . .

00-2

INTERIOR . . . . . . . . . . . . . . . . . . . . . . . . . .

00-3

SPACIOUS CABIN . . . . . . . . . . . . . . . . . . .

00-4

ENGINE  . . . . . . . . . . . . . . . . . . . . . . . . . . .

00-4

TRANSAXLE. . . . . . . . . . . . . . . . . . . . . . . .

00-4

SUSPENSION . . . . . . . . . . . . . . . . . . . . . . .

00-5

ACTIVE SAFETY. . . . . . . . . . . . . . . . . . . . .

00-6

PASSIVE SAFETY  . . . . . . . . . . . . . . . . . . .

00-8

ENVIRONMENTAL PROTECTION . . . . . . .

00-10

SERVICEABILITY AND RELIABILITY  . . . .

00-10

VEHICLE IDENTIFICATION NUMBER
LOCATION . . . . . . . . . . . . . . . . . . . . .

00-11

GENERAL DATA AND
SPECIFICATIONS  . . . . . . . . . . . . . . .

00-13

HOW TO USE THIS MANUAL

GENERAL

00-2

HOW TO USE THIS MANUAL

M2000029000145

ABBREVIATIONS

The following abbreviations are used in this manual
for classification of model types.
MFI: Indicates multiport fuel injection, or engines

equipped with multiport fuel injection.

A/T: Indicates automatic transaxle, or models

equipped with automatic transaxle.

DOR radiator: Prem Air

â divect ozone reduction

radiator

A/C: Indicates air conditioning.

2.4L engine: 2.4 liter <4G69> engine, or a model

equipped with such an engine.

3.8L engine: 3.8 liter <6G75> engine, or a model

equipped with such an engine.

MIVEC: Mitsubishi Innovative Valve timing and Elec-

tronic  Control system.

ABS: Anti Skid control system.
TCL: Indicates traction control system.
PCM: Powertrain control module
V.C.I.: Vehicle Communication Interface
SWS: Simplified Wiring System
CAN: Controller Area Network

TARGETS OF DEVELOPMENT

M2000004000256

To further secure the North America market for our
brand, we have developed the new GALANT by
evolving the sport sedan image of the present
GALANT while focusing on a concrete concept that
appeals to customers.

TECHNICAL FEATURES

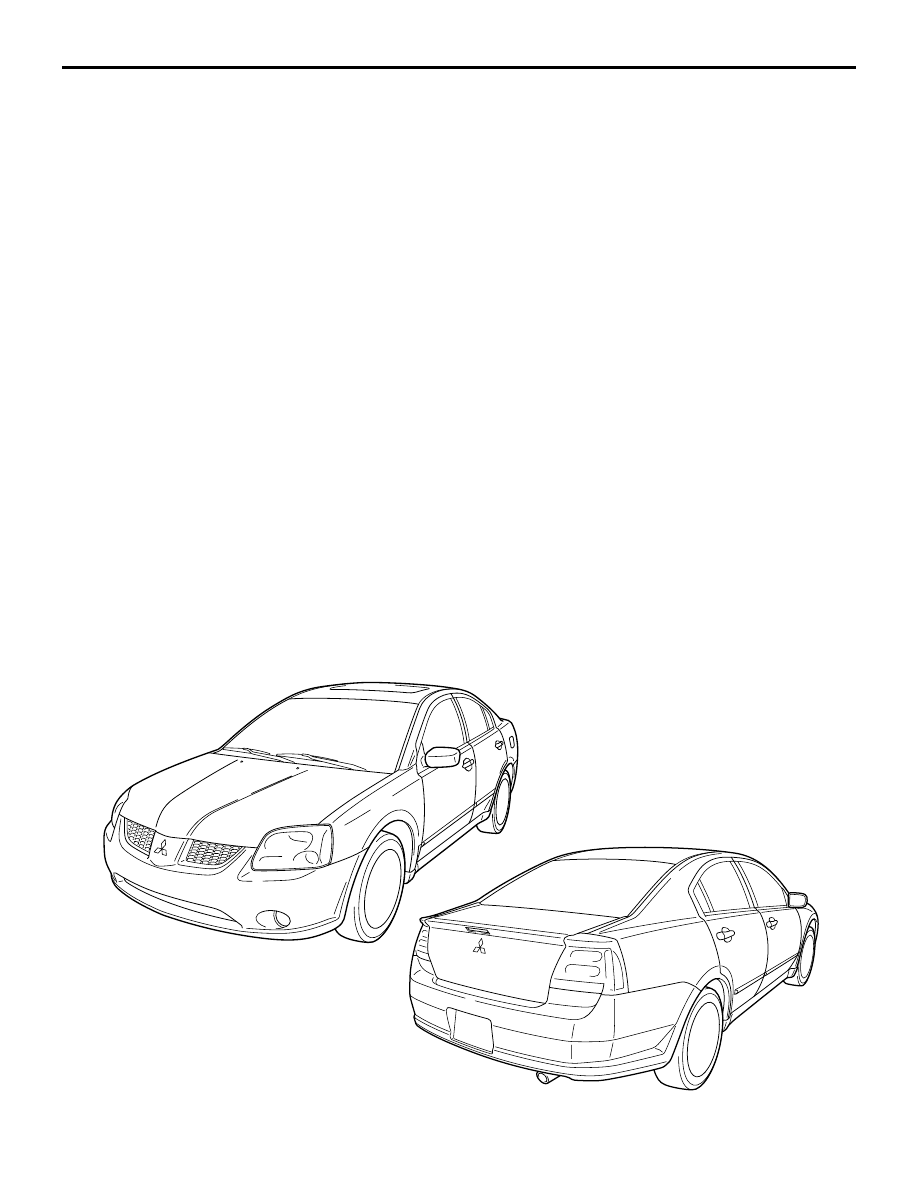

EXTERIOR

M2000017000245

.

AC308140
