Mitsubishi Galant (2004+). Manual - part 1423





37A-1

GROUP 37A

POWER STEERING

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

37A-3

POWER STEERING DIAGNOSIS . . .

37A-4

INTRODUCTION TO POWER STEERING
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

37A-4

POWER STEERING DIAGNOSIS

TROUBLESHOOTING STRATEGY . . . . . .

37A-4

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

37A-4

SYMPTOM PROCEDURES . . . . . . . . . . . .

37A-5

SPECIAL TOOLS. . . . . . . . . . . . . . . .

37A-14

ON-VEHICLE SERVICE. . . . . . . . . . .

37A-17

STEERING WHEEL FREE PLAY CHECK .

37A-17

STEERING ANGLE CHECK . . . . . . . . . . . .

37A-18

TIE ROD END BALL JOINT BREAKAWAY

TORQUE CHECK . . . . . . . . . . . . . . . . . . . .

37A-19

STATIONARY STEERING EFFORT
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-20

STEERING WHEEL RETURN TO CENTER
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-20

DRIVE BELT TENSION CHECK . . . . . . . . .

37A-20

FLUID LEVEL CHECK  . . . . . . . . . . . . . . . .

37A-21

FLUID REPLACEMENT  . . . . . . . . . . . . . . .

37A-21

POWER STEERING SYSTEM AIR
BLEEDING  . . . . . . . . . . . . . . . . . . . . . . . . .

37A-22

OIL PUMP PRESSURE TEST  . . . . . . . . . .

37A-23

POWER STEERING PRESSURE SWITCH
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-24

TIE ROD END BALL JOINT DUST COVER
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37A-24

STEERING COLUMN SHAFT ASSEMBLY SHOCK

ABSORBING MECHANISM CHECK. . . . . .

37A-25

STEERING WHEEL*. . . . . . . . . . . . . .

37A-27

REMOVAL AND INSTALLATION  . . . . . . . .

37A-27

STEERING SHAFT* . . . . . . . . . . . . . .

37A-29

REMOVAL AND INSTALLATION  . . . . . . . .

37A-29

DISASSEMBLY AND ASSEMBLY  . . . . . . .

37A-32

Continued on next page

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

GENERAL DESCRIPTION

TSB Revision

POWER STEERING

37A-3

GENERAL DESCRIPTION

M1372000100360

Power steering has been adopted in all vehicles to
make the steering system easier to handle.

• A 4-spoke steering wheel is used.

• A steering column has a shock absorbing mecha-

nism and a tilt steering mechanism.

• A rack and pinion steering gear is used.

• An oil pump responsive to engine RPM is used,

to enhance steering stability at high speeds.

• The separate plastic resin oil reservoir is used to

reduce weight and to make the fluid level check-
ing easier.

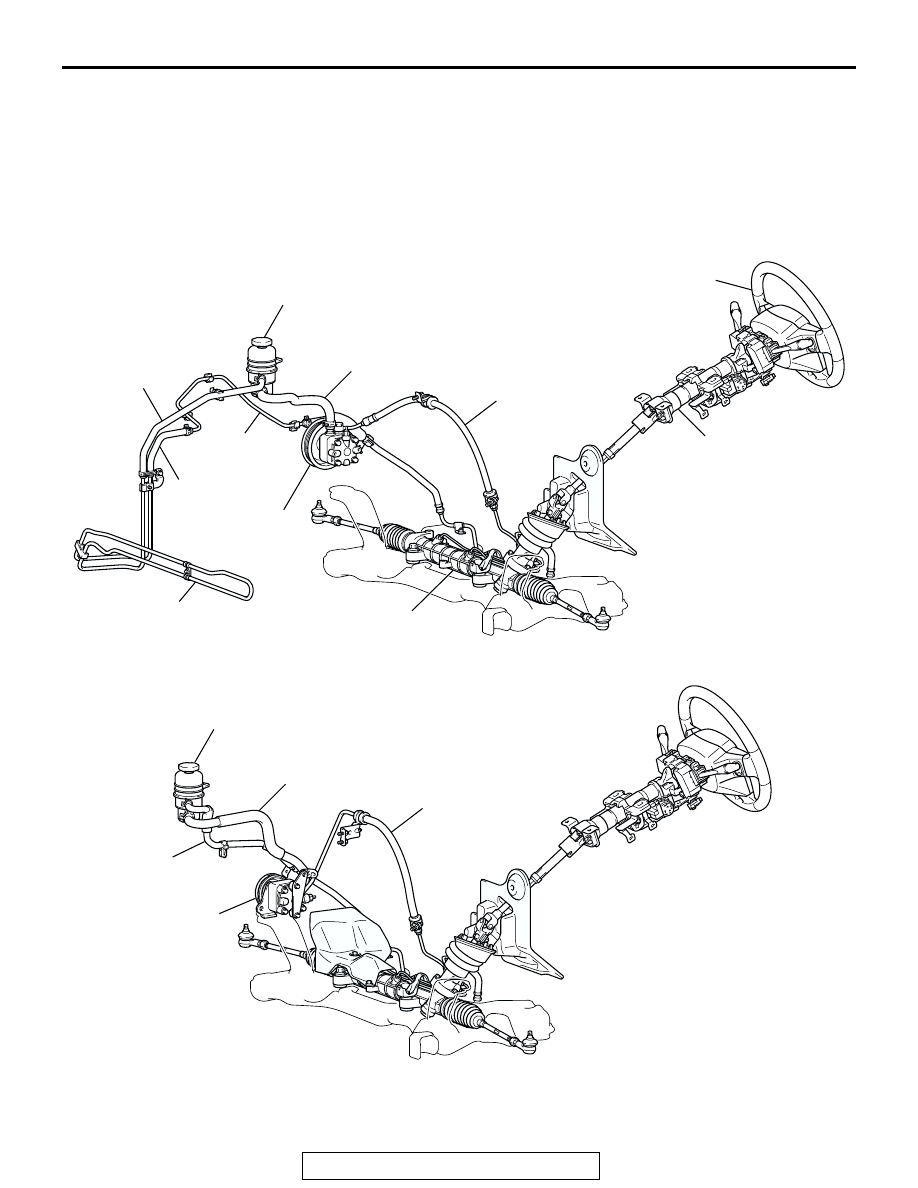

AC306240

STEERING
WHEEL

STEERING COLUMN
ASSEMBLY

PRESSURE HOSE

OIL RESERVOIR

SUCTION HOSE

RETURN TUBE
ASSEMBLY

OIL PUMP
ASSEMBLY

POWER STEERING GEAR
AND LINKAGE ASSEMBLY

COOLER TUBE
ASSEMBLY

RETURN
HOSE (M)

RETURN
HOSE (R)

<2.4L ENGINE>

AB

AC306241

PRESSURE HOSE

OIL RESERVOIR

SUCTION HOSE

RETURN TUBE
ASSEMBLY

OIL PUMP
ASSEMBLY

<3.8L ENGINE>

AB

POWER STEERING DIAGNOSIS

TSB Revision

POWER STEERING

37A-4

POWER STEERING DIAGNOSIS

INTRODUCTION TO POWER STEERING DIAGNOSIS

M1372008500209

Hydraulic power steering is used for all vehicles.
Faults in the power steering can include excessive
play of the steering wheel, difficult steering wheel
operation, noise, vibration, and oil leaks, etc. Possi-
ble causes of these faults can include defects in the
gear box, oil pump or steering linkage.

POWER STEERING DIAGNOSIS TROUBLESHOOTING STRATEGY

M1372007300202

Use these steps to plan your diagnostic strategy. If
you follow them thoroughly, you will be sure that you
have exhausted most of the possible ways to find a
power steering fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

SYMPTOM CHART

M1372007600225

SYMPTOM

INSPECTION
PROCEDURE

REFERENCE PAGE

Excessive play of steering wheel

1

P.37A-5

Difficult steering wheel operation (insufficient power assist)

2

P.37A-6

Rattling noise

3

P.37A-7

Shrill noise

4

P.37A-8

Squealing noise

5

P.37A-8

Hissing noise

6

P.37A-9

Droning noise

7

P.37A-10

Squeaking noise

8

P.37A-10

Vibration

9

P.37A-11

Oil leakage from hose connection

10

P.37A-12

Oil leakage from hose assembly

11

P.37A-12

Oil leakage from oil reservoir

12

P.37A-13

Oil leakage from oil pump

13

P.37A-13

Oil leakage from steering gear

14

P.37A-13
