SPECIFICATIONS

TSB Revision

FRONT SUSPENSION

33-27

SERVICE SPECIFICATIONS

M1332000300382

LUBRICANT

M1332000400163

ITEM

STANDARD VALUE

Toe-in mm (in)

0

± 3 (0 ± 0.12)

Steering angle

Inner wheel

37

°12' ± 2°00' <vehicles with 16-inch wheels>

33

°48' ± 2°00' <vehicles with 17-inch wheels>

Outer wheel (reference)

30

°18' <vehicles with 16-inch wheels>

28

°18' <vehicles with 17-inch wheels>

Camber

0

°00' ± 30' (Left/right deviation within 30')

Caster

3

°00' ± 30' (Left/right deviation within 30')

Kingpin inclination

12

°54' ± 1°30'

Lower arm ball joint breakaway torque N

⋅m (in-lb)

3.5

− 6.9 (31 − 61)

Lower arm bushing press-in pressure kN (lb)

10 (2,248) or more

Stabilizer link ball joint breakaway torque N

⋅m (in-lb)

3.4

− 9.0 (30 − 80)

ITEM

SPECIFIED LUBRICANT

QUANTITY

Lower arm
ball joint

Lip portion of dust cover

Multipurpose grease SAE J310,
NLGI No.2 or equivalent

As required

Inside of dust cover

13

± 0.5 g (0.45 ± 0.02 oz)

NOTES

34-1

GROUP 34

REAR SUSPENSION

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

34-2

REAR SUSPENSION DIAGNOSIS . .

34-2

INTRODUCTION TO REAR SUSPENSION
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

34-2

REAR SUSPENSION DIAGNOSTIC

TROUBLESHOOTING STRATEGY . . . . . .

34-2

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

34-3

SYMPTOM PROCEDURES . . . . . . . . . . . .

34-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

34-5

ON-VEHICLE SERVICE. . . . . . . . . . .

34-6

REAR WHEEL ALIGNMENT CHECK AND
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

34-6

LOWER ARM PILLOW BALL BUSHING

END PLAY CHECK. . . . . . . . . . . . . . . . . . .

34-8

TOE CONTROL ARM BALL JOINT END

PLAY CHECK . . . . . . . . . . . . . . . . . . . . . . .

34-8

BALL JOINT DUST COVER INSPECTION

34-8

UPPER ARM ASSEMBLY . . . . . . . . .

34-9

REMOVAL AND INSTALLATION . . . . . . . .

34-9

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

34-9

LOWER ARM . . . . . . . . . . . . . . . . . . .

34-10

REMOVAL AND INSTALLATION . . . . . . . .

34-10

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

34-11

TRAILING ARM  . . . . . . . . . . . . . . . . .

34-12

REMOVAL AND INSTALLATION  . . . . . . . .

34-12

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-12

TOE CONTROL ARM . . . . . . . . . . . . .

34-13

REMOVAL AND INSTALLATION  . . . . . . . .

34-13

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-14

TOE CONTROL ARM BALL JOINT DUST

COVER REPLACEMENT  . . . . . . . . . . . . . .

34-15

SHOCK ABSORBER ASSEMBLY . . .

34-16

REMOVAL AND INSTALLATION  . . . . . . . .

34-16

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-16

DISASSEMBLY AND ASSEMBLY  . . . . . . .

34-17

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-20

STABILIZER BAR. . . . . . . . . . . . . . . .

34-21

REMOVAL AND INSTALLATION  . . . . . . . .

34-21

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-22

REAR SUSPENSION
CROSSMEMBER . . . . . . . . . . . . . . . .

34-23

REMOVAL AND INSTALLATION  . . . . . . . .

34-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-26

SPECIFICATIONS  . . . . . . . . . . . . . . .

34-26

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

34-26

GENERAL SPECIFICATIONS  . . . . . . . . . .

34-27

SERVICE SPECIFICATIONS . . . . . . . . . . .

34-27

LUBRICANT  . . . . . . . . . . . . . . . . . . . . . . . .

34-27

GENERAL DESCRIPTION

TSB Revision

REAR SUSPENSION

34-2

GENERAL DESCRIPTION

M1341000100375

A low-mount multilink suspension system is used to
reduce road noise, making the vehicle quieter by all
suspension arms except a trailing arm connected to
the crossmembers with an elastic structure.

.

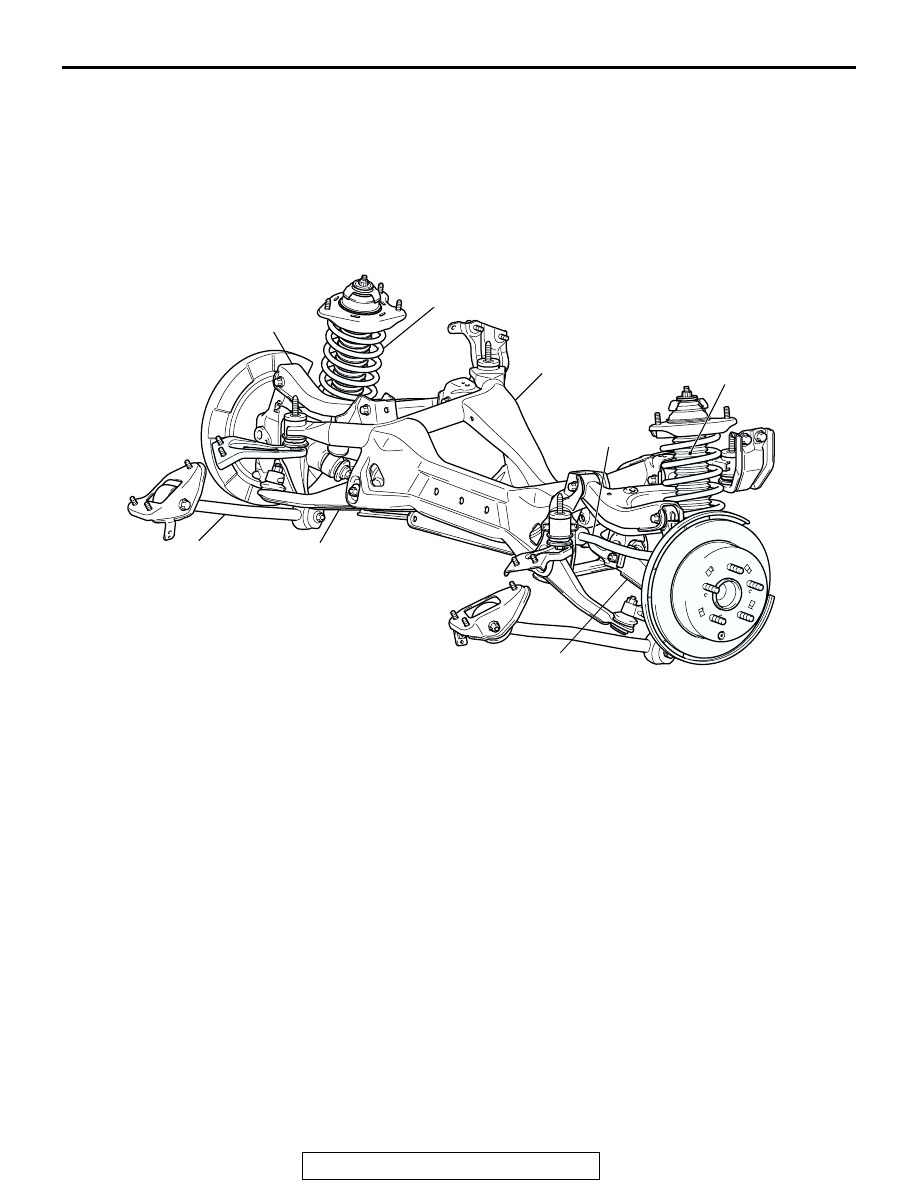

CONSTRUCTION DIAGRAM

REAR SUSPENSION DIAGNOSIS

INTRODUCTION TO REAR SUSPENSION DIAGNOSIS

M1341013100245

If the rear suspension is faulty, the vehicle will not run
straightforward or noise will occur. Incorrect wheel
alignment, malfunction of shock absorber, stabilizer
bar, coil spring, control arms or worn or out-of-bal-
ance will cause these problems.

REAR SUSPENSION DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1341013200242

Use these steps to plan your diagnostic strategy. If
you follow them thoroughly, you will be sure that you
have exhausted most of the possible ways to find a
rear suspension fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

AC305738AB

SHOCK
ABSORBER

COIL SPRING

STABILIZER BAR

TOE CONTROL ARM
ASSEMBLY

LOWER ARM ASSEMBLY

UPPER ARM ASSEMBLY

TRAILING ARM
ASSEMBLY

REAR SUSPENSION
CROSSMEMBER
