Mitsubishi Galant. Manual - part 730

NOTES

70-1

GROUP 70

COMPONENT

LOCATIONS

CONTENTS

FUSIBLE LINK AND FUSE . . . . . . . .

70-2

INSPECTION TERMINAL  . . . . . . . . .

70-3

GROUNDING . . . . . . . . . . . . . . . . . . .

70-4

GROUNDING CABLE  . . . . . . . . . . . .

70-6

RELAY . . . . . . . . . . . . . . . . . . . . . . . .

70-7

SENSOR . . . . . . . . . . . . . . . . . . . . . . .

70-8

CONTROL UNIT . . . . . . . . . . . . . . . . .

70-13

SOLENOID AND SOLENOID VALVE

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

70-16

OTHER DEVICES . . . . . . . . . . . . . . . .

70-18

FUSIBLE LINK, FUSE AND IOD OR STORAGE CONNECTOR

TSB Revision

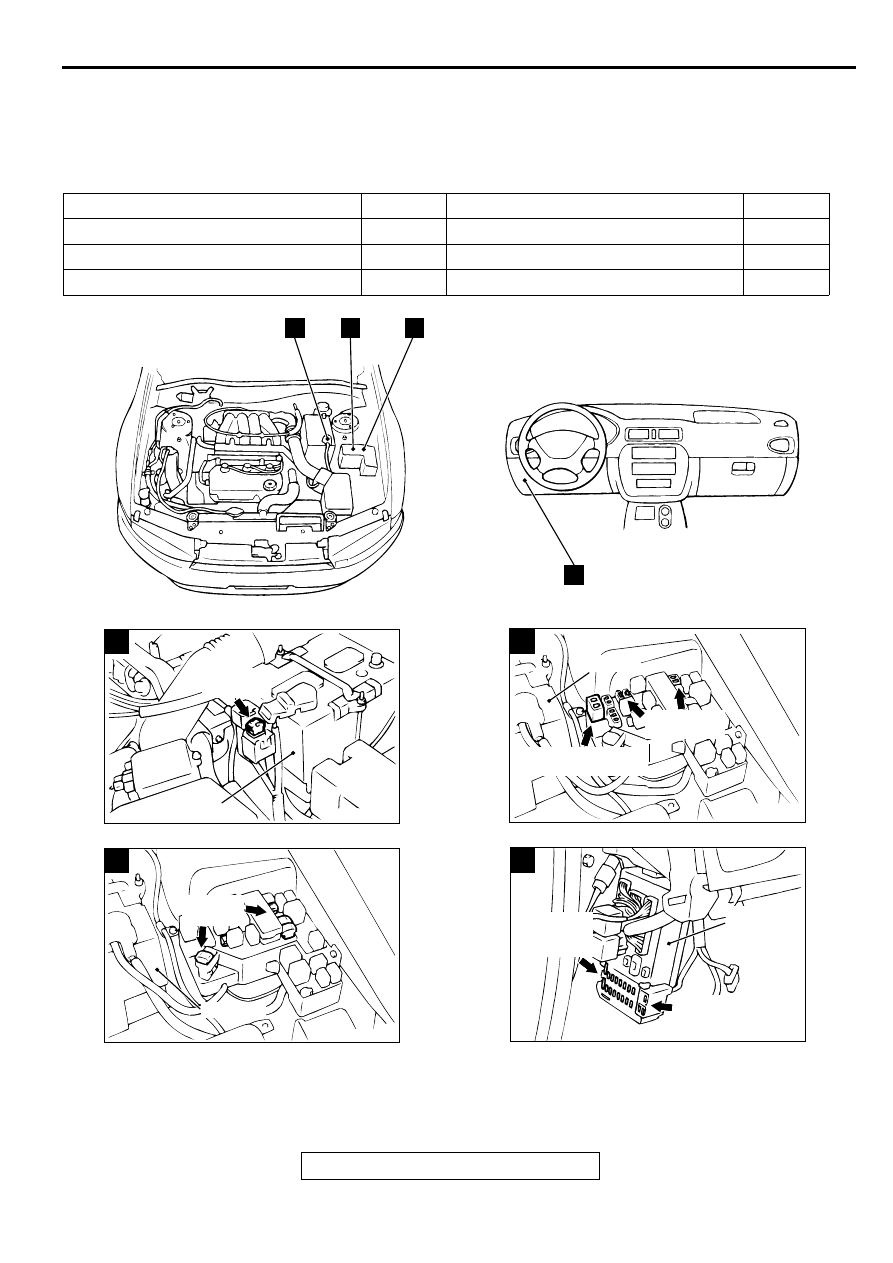

COMPONENT LOCATIONS

70-2

.

FU SIB LE LIN K , FU SE A N D  IO D  O R  STO R A G E

C O N N E C TO R

M1701000100089

NAME

SYMBOL NAME

SYMBOL

Dedicated fuse No.1 to 14

B

Fusible link No.1 to 7

C

Dedicated fuse No.15 to 18

D

IOD or storage connector

B

Fusible link No.8

A

Multi-purpose fuses

D

AC002298AB

D

C

B

A

ACX02441AC

BATTERY

FUSIBLE
LINK

A

ACX02442AC

DEDICATED
FUSES

BATTERY

IOD OR STORAGE
CONNECTOR

B

AC002299AB

BATTERY

FUSIBLE
LINKS

C

AC002300AB

DEDICATED
FUSES

MULTI-
PURPOSE
FUSES

JUNCTION
BLOCK

D

INSPECTION TERMINAL

TSB Revision

COMPONENT LOCATIONS

70-3

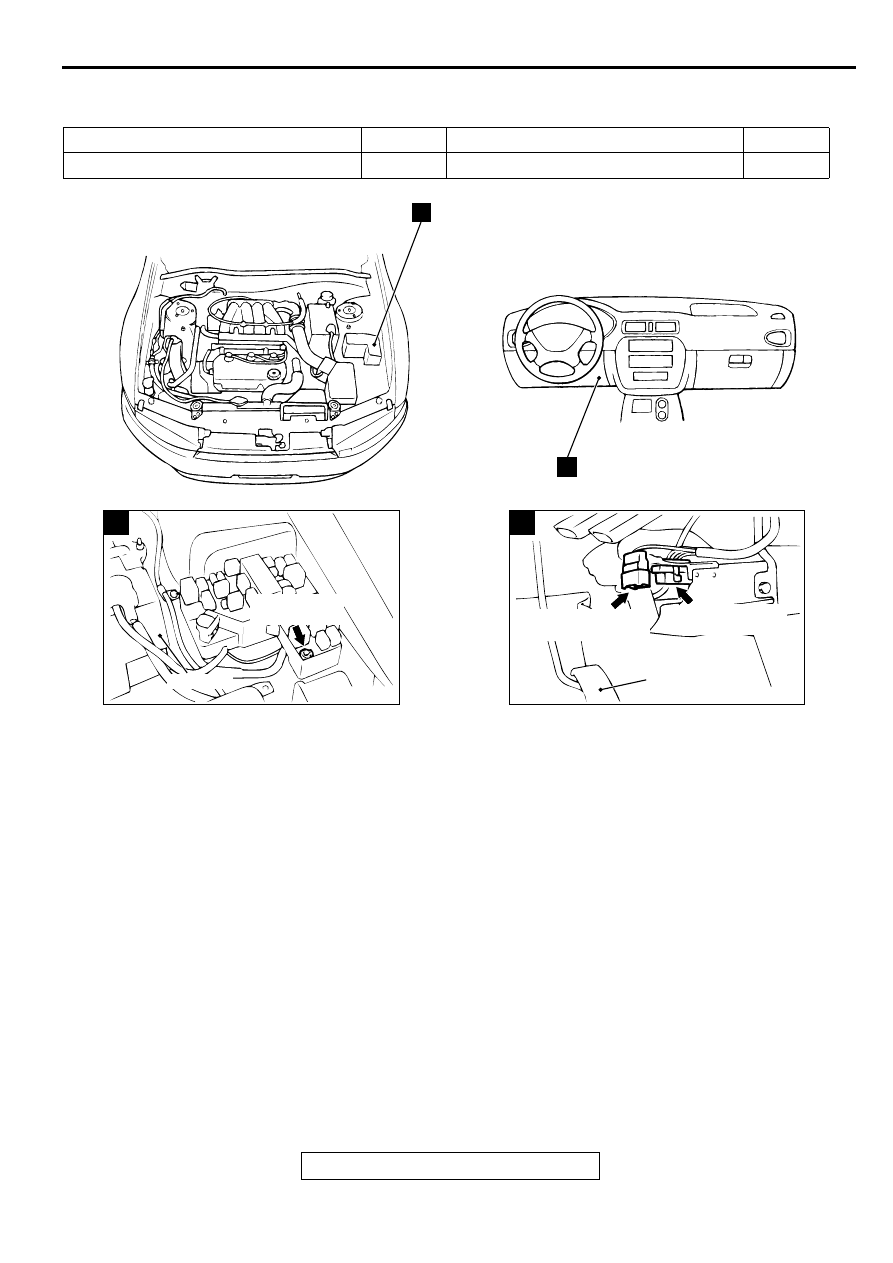

IN SPEC TIO N  TER M INA L

M1701000200075

NAME

SYMBOL NAME

SYMBOL

Data link connector (1), (2)

B

Inspection connector

A

AC002301AB

A

B

ACX02446AC

BATTERY

INSPECTION
CONNECTOR

A

ACX02447AE

ACCELERATOR
PEDAL

DATA LINK
CONNECTOR(2)

DATA LINK
CONNECTOR(1)

B
