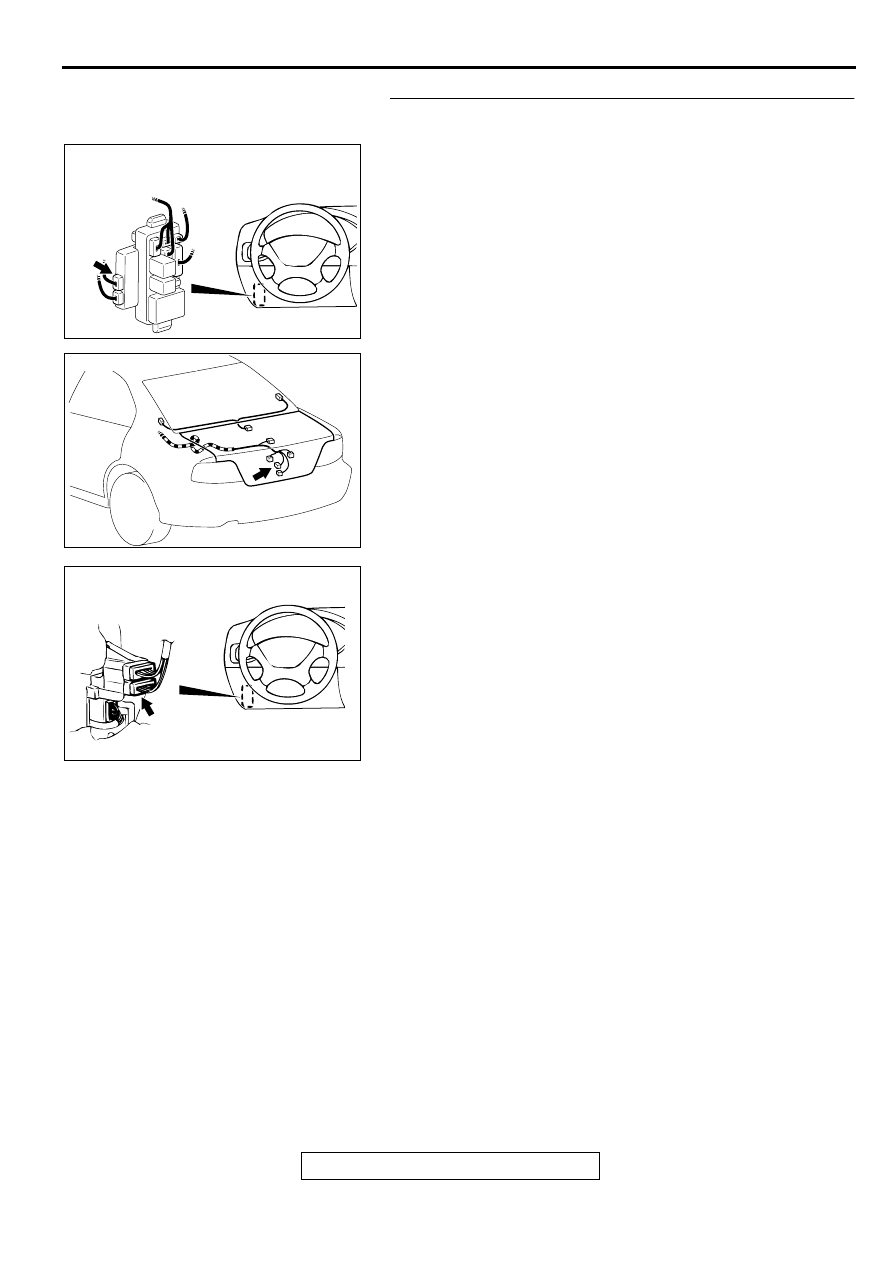

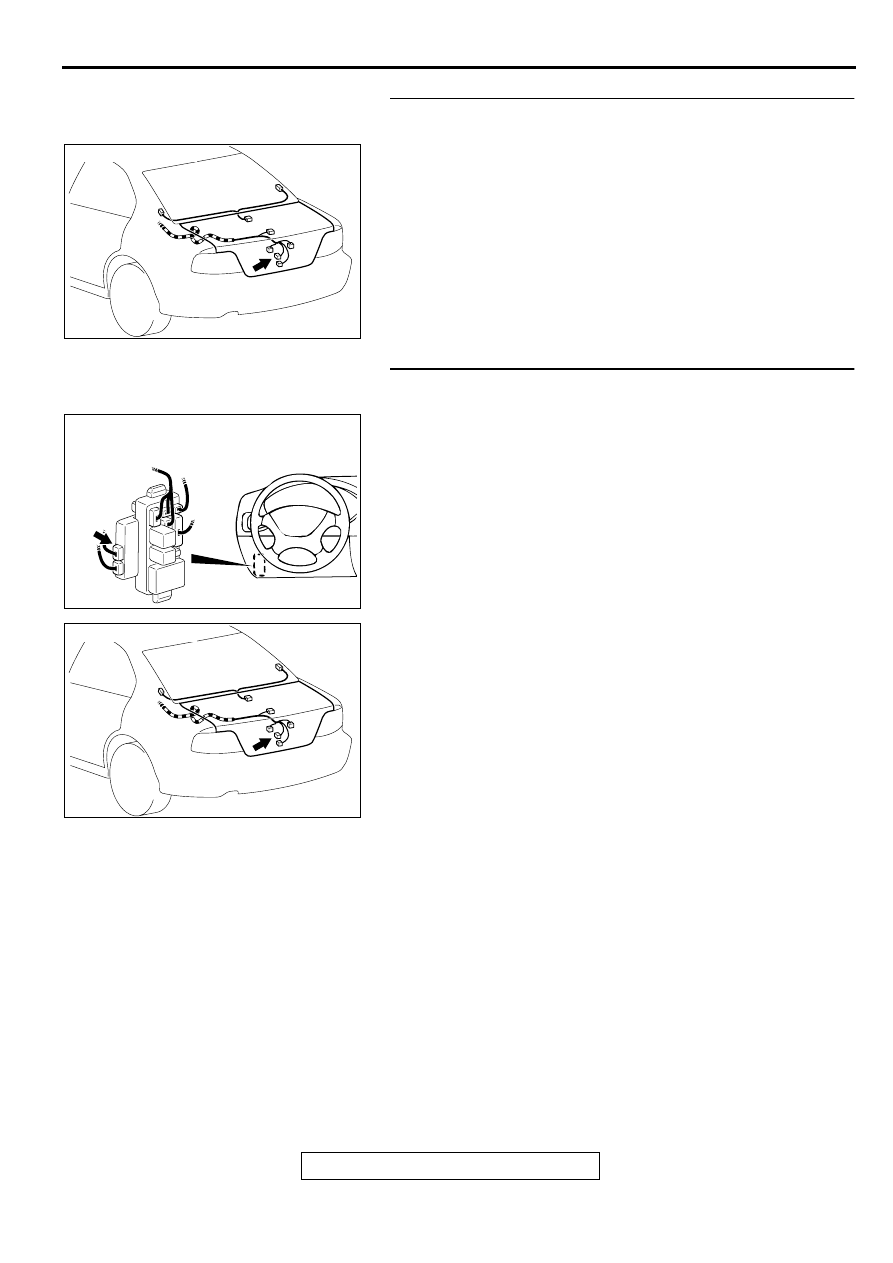

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-251

STEP 4. Check the harness wire between trunk lid latch
switch connector F-21 and ground.
Q: Is the harness wire between trunk lid latch switch

connector F-21 and ground in good condition?
YES : There is no action to be taken.
NO :  Repair it. The input signal from the trunk lid latch

switch should be able to be checked and the
functions, which are described in the "Technical
Description (comment)," should work normally.

STEP 5. Check trunk lid latch switch connector F-21 and
ETACS-ECU connector C-81 for damage.
Q: Are trunk lid latch switch connector F-05 and ETACS-

ECU connector C-81 in good condition?
YES : Go to Step 6.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

 . The input

signal from the trunk lid latch switch should be able to
be checked and the functions, which are described in
the "Technical Description (comment)," should work
normally.

AC003540 AB

CONNECTOR: F-21

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003540 AB

CONNECTOR: F-21

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-252

STEP 6. Check the harness wires between trunk lid latch
switch connector F-21 and ETACS-ECU connector C-81.
NOTE: After checking intermediate connector C-67, check the
wires. If intermediate connector C-67 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

 .

Q: Are the harness wires between trunk lid latch switch

connector F-21 and ETACS-ECU connector C-81 in good
condition?
YES : Replace the ETACS-ECU. The input signal from the

trunk lid latch switch should be able to be checked
and the functions, which are described in the
"Technical Description (comment)," should work
normally.

NO :  Repair them. The input signal from the trunk lid latch

switch should be able to be checked and the
functions, which are described in the "Technical
Description (comment)," should work normally.

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003540 AB

CONNECTOR: F-21

AC003079AJ

CONNECTOR: C-67

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-253

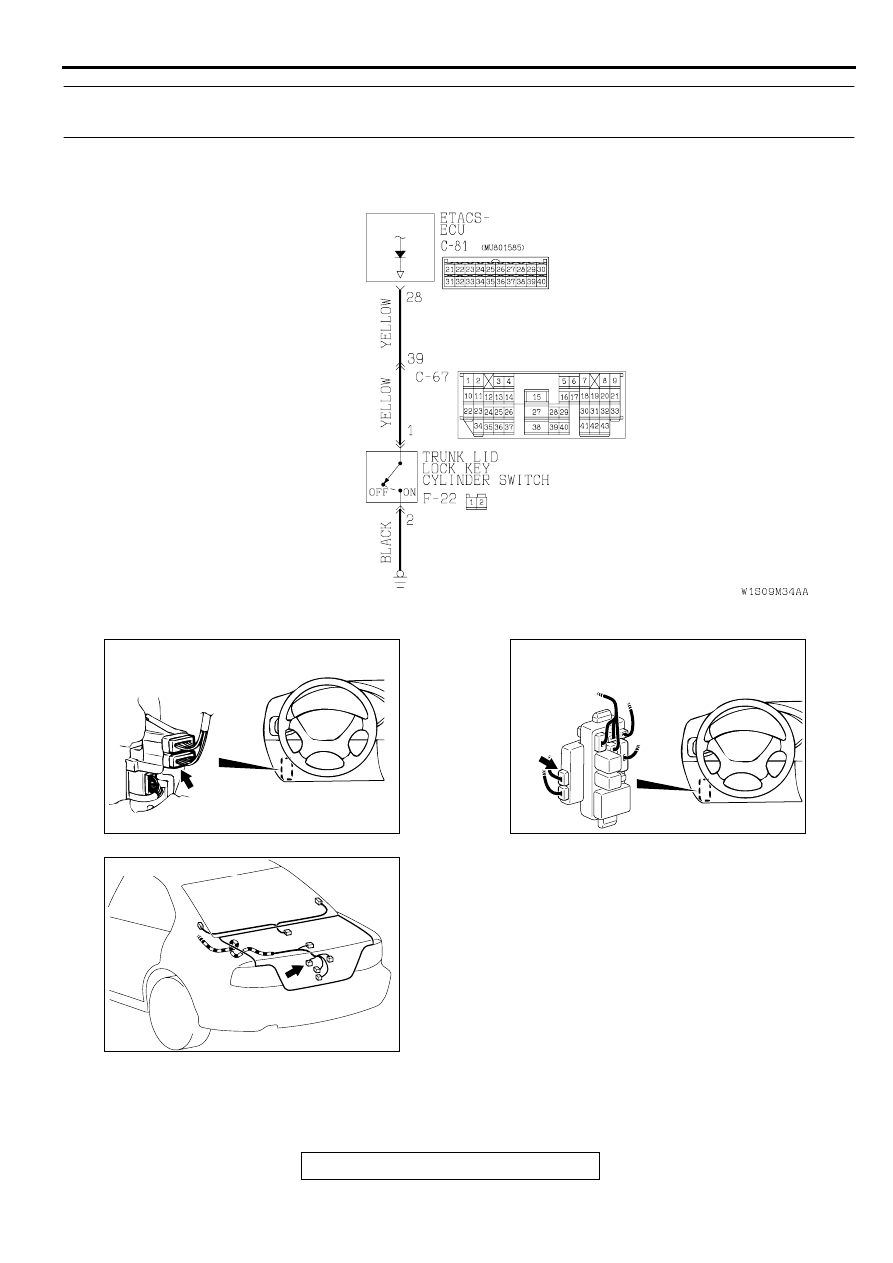

Inspection Procedure N-13: The trunk lid lock key cylinder switch signal is not sent to the ETACS-
ECU.

CIRCUIT OPERATION
The ETACS-ECU uses the input signal from the trunk
lid lock key cylinder switch to arm the theft-alarm

system.

AC004247

Trunk lid Lock Key Cylinder Switch Input Circuit

AC003079AJ

CONNECTOR: C-67

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003540 AC

CONNECTOR: F-22

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-254

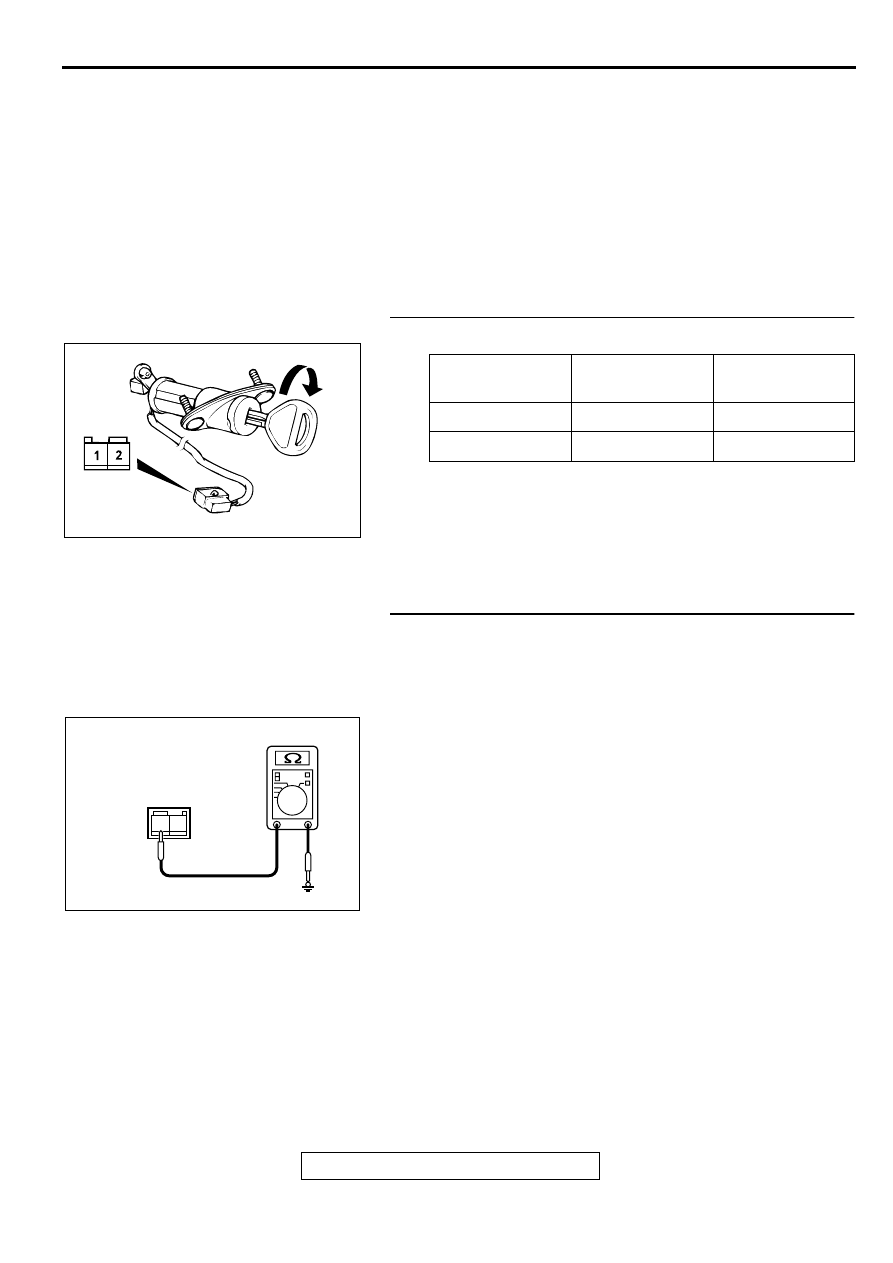

TECHNICAL DESCRIPTION (COMMENT)
The trunk lid lock key cylinder switch input signal is
used to arm the theft-alarm system. If the input signal
is an error, the theft-alarm system will not be armed
normally.

TROUBLESHOOTING HINTS

•

Malfunction of the trunk lid lock key cylinder
switch

•

Malfunction of the ETACS-ECU

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tools:

•

MB991223: Harness Set

•

MB991502: Scan Tool (MUT-II)

•

 MB991529: Diagnostic Trouble Code Check Harness

STEP 1. Check the trunk lid lock key cylinder switch.

Q: Is the trunk lid lock key cylinder switch in good

condition?
YES : Go to Step 2.
NO :  Replace it. The input signal from the trunk lid lock key

cylinder switch should be able to be checked and the
theft-alarm system should be armed normally.

STEP 2. Check the trunk lid lock key cylinder switch
ground circuit at trunk lid lock key cylinder switch
connector F-22.
(1)Disconnect trunk lid lock key cylinder switch connector F-22

and measure at the harness side.

(2)Measure the resistance between terminal 2 and ground.

Q: Is the resistance less than 2 ohm?

YES : Go to Step 5.
NO :  Go to Step 3.

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

UNLOCK

1

−

 2

Continuity

Neutral (OFF)

−

No continuity

AC003183

1

2

AC002179AC

CONNECTOR F-22
(HARNESS SIDE)
