SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-243

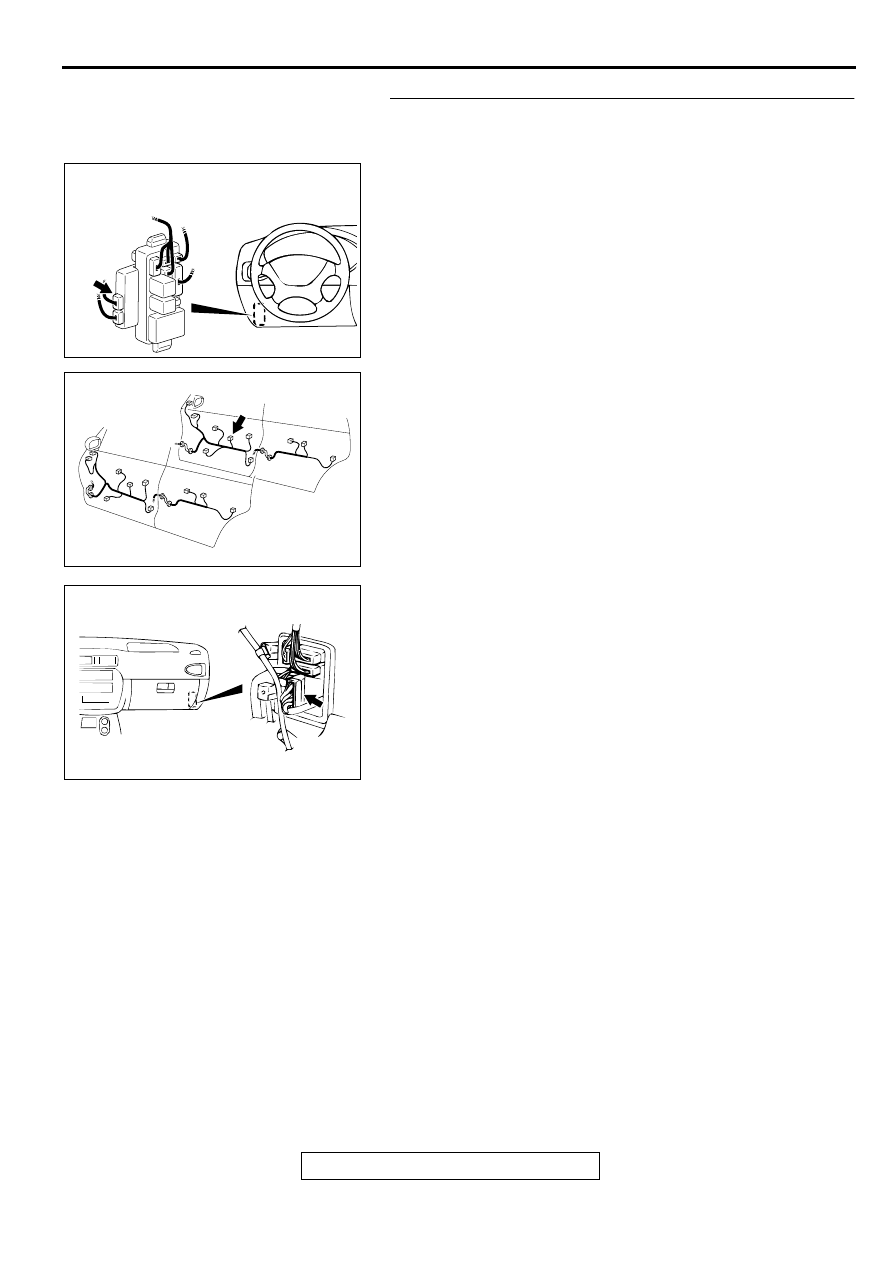

STEP 13. Check the harness wires between power window
sub switch connector E-05 and ETACS-ECU connector C-
81.
NOTE: After checking intermediate connector C-72, check the
wires. If intermediate connector C-72 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

  .

Q: Are the harness wires between power window sub

switch connector E-05 and ETACS-ECU connector C-81
in good condition?
YES : Replace the ETACS-ECU. The door lock switch input

signal should be able to be checked and the central
door locking system should work normally.

NO :  Repair them. The door lock switch input signal should

be able to be checked and the central door locking
system should work normally.

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003086 AN

DOOR

CONNECTOR: E-05

AC003415 AD

CONNECTOR: C-72

CONNECTOR
BLOCK (RH)

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-244

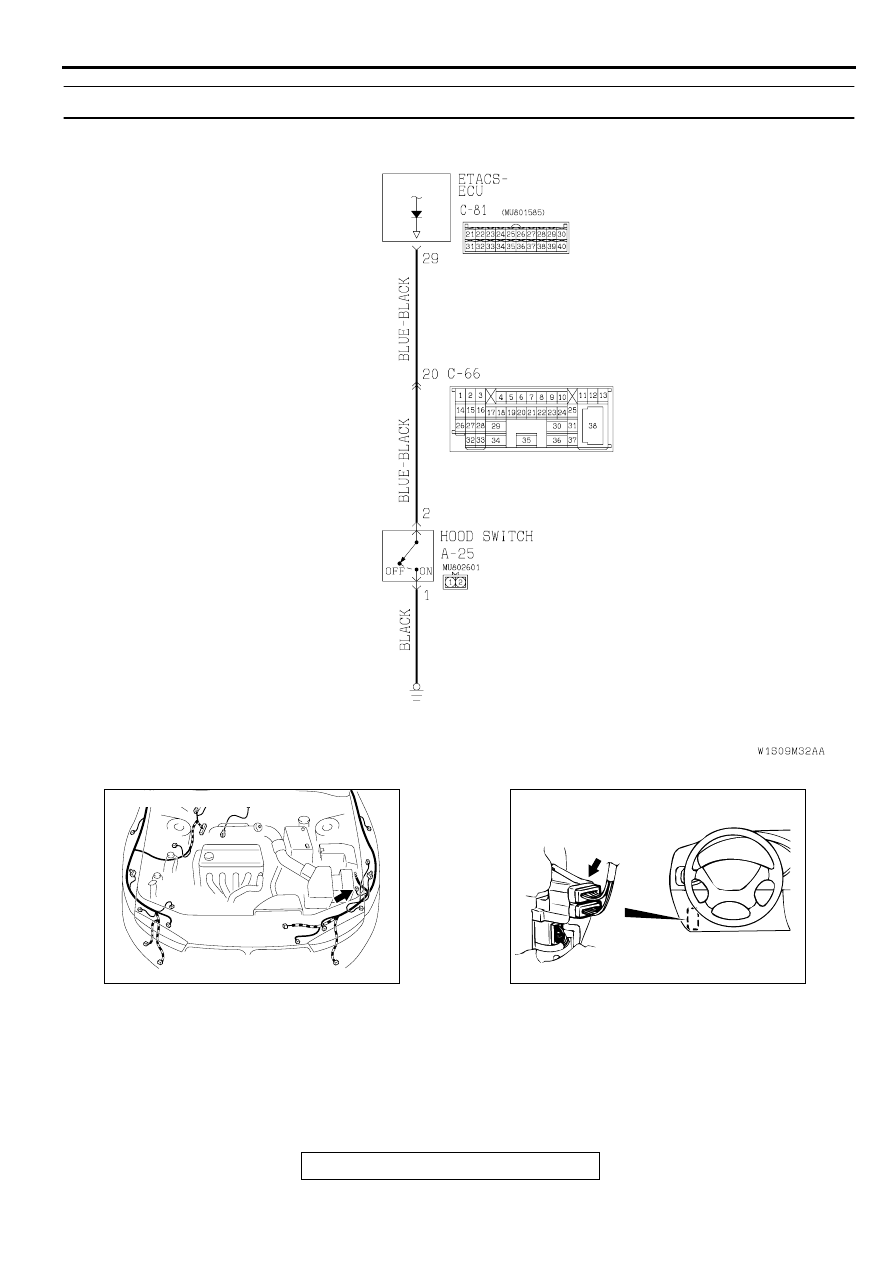

Inspection Procedure N-11: The Hood switch signal is not sent to the ETACS-ECU.

AC004245

Hood Switch Input Circuit

AC003129 AG

CONNECTOR: A-25

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-245

CIRCUIT OPERATION
The ETACS-ECU operates the hood switch
according to the input signal from the theft-alarm
system switch.

TECHNICAL DESCRIPTION (COMMENT)
The theft-alarm system will not work normally if the
hood switch input signal is an error.

TROUBLESHOOTING HINTS

•

Malfunction of the hood switch

•

Malfunction of the ETACS-ECU

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tools:

•

MB991223: Test Harness Set

•

MB991502: Scan Tool (MUT-II)

•

MB991529: Diagnostic Trouble Code Check Harness

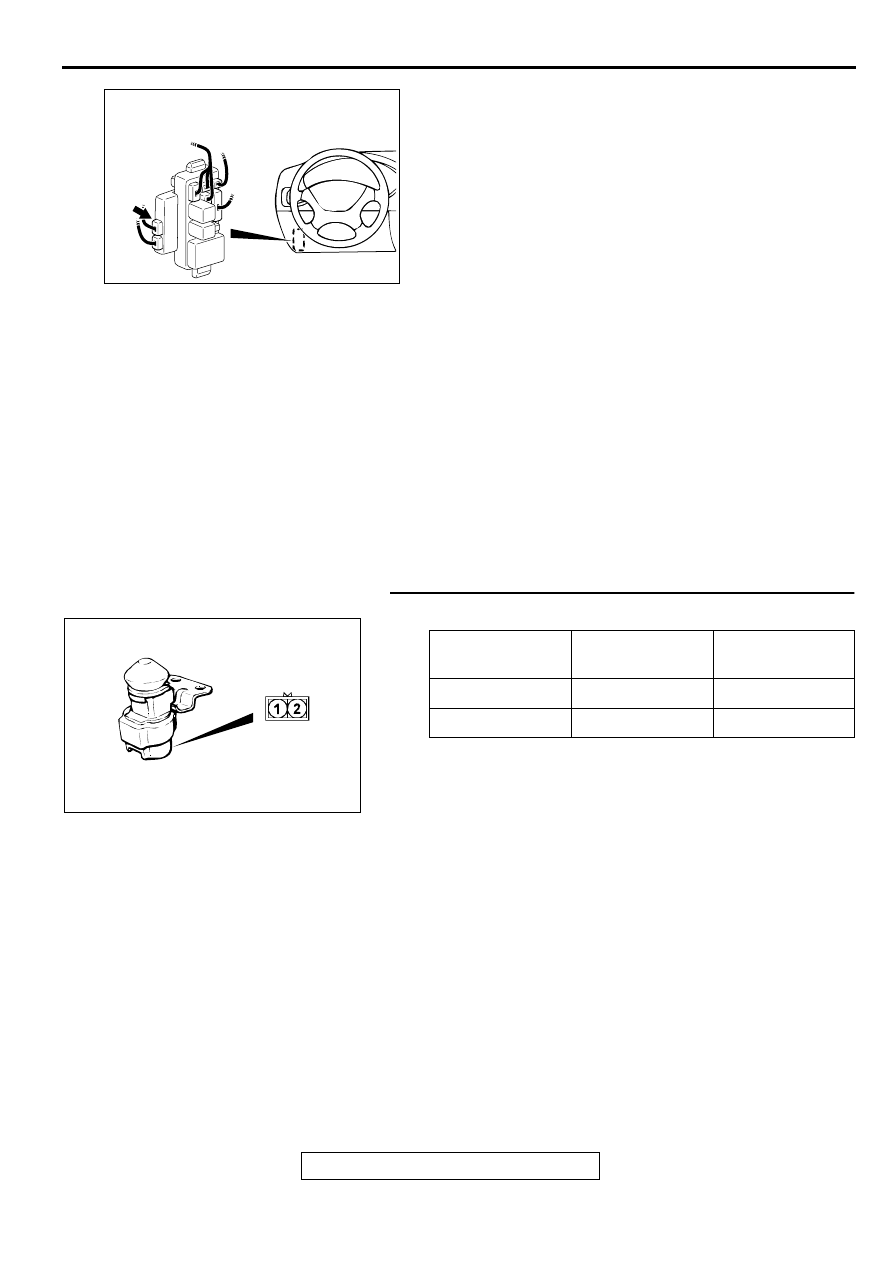

STEP 1. Check the hood switch.

Q: Is the hood switch in good condition?

YES : Go to Step 2.
NO :  Repair it. The hood switch input signal should be able

to be checked and the theft-alarm should work
normally.

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Released

−

No continuity

Pressed

1

−

 2

Continuity

AC003413

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-246

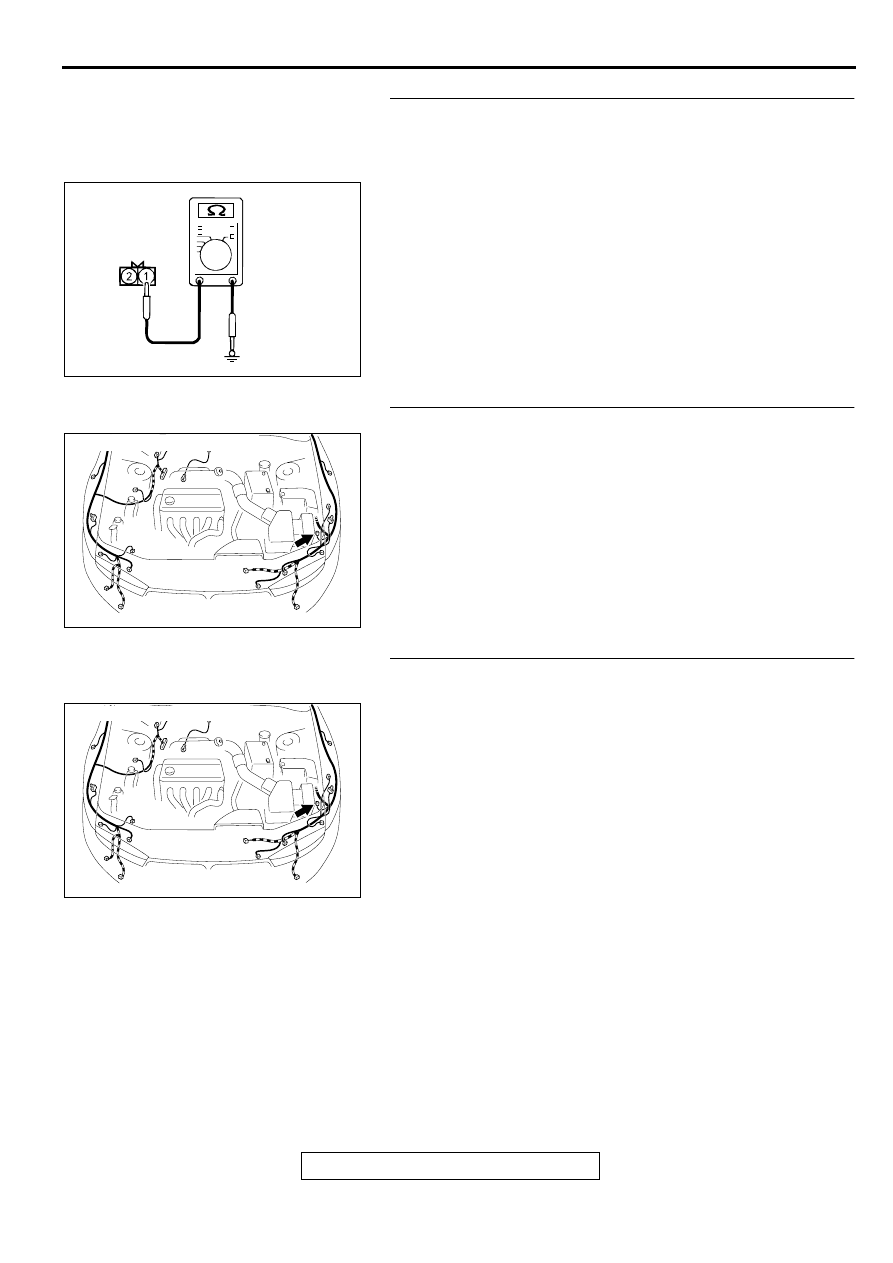

STEP 2. Check the hood switch ground circuit at the hood
switch connector A-25.
(1)Disconnect the hood switch connector A-25 and measure at

the harness side.

(2)Measure the resistance between terminal 1 and ground.

Q: Is the resistance less than 2 ohm?

YES : Go to Step 5.
NO :  Go to Step 3.

STEP 3. Check hood switch connector A-25 for damage.
Q: Is hood switch connector A-25 in good condition?

YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

 . The hood switch input

signal should be able to be checked and the theft-
alarm system should work normally.

STEP 4. Check the harness wires between hood switch
connector A-25 and ground.
Q: Are the harness wires between hood switch connector

A-25 and ground in good condition?
YES : There is no action to be taken.
NO :  Repair them. The hood switch input signal should be

able to be checked and the theft-alarm system should
work normally.

AC003418 AC

CONNECTOR A-25
(HARNESS SIDE)

AC003129 AG

CONNECTOR: A-25

AC003129 AG

CONNECTOR: A-25
