SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-231

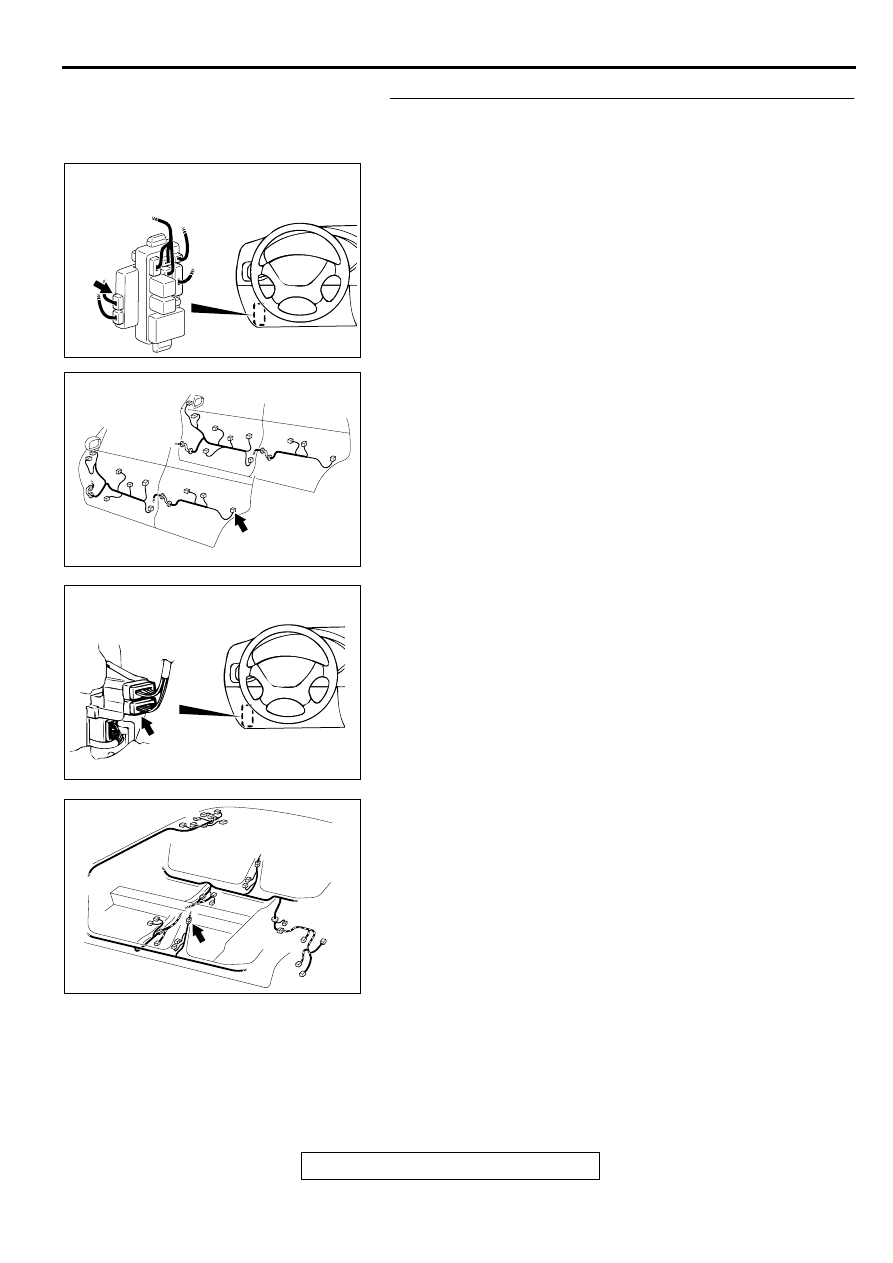

STEP 19. Check the harness wires between rear door lock
actuator switch (LH) connector E-11 and ETACS-ECU
connector C-81.
NOTE: After checking intermediate connector C-67 and D-19,
check the wires. If intermediate connector C-67 and D-19 are
damaged, repair or replace it. Refer to GROUP 00E, Harness
Connector Inspection

P.00E-2

.

Q: Are the harness wires between rear door lock actuator

switch (LH) connector E-11 and ETACS-ECU connector
C-81 in good condition?
YES : Replace the ETACS-ECU. The input signal from the

rear door lock actuator switch (LH) should be able to
be checked and the functions, which are described in
the "Technical Description (comment)," should work
normally.

NO :  Repair them. The input signal from the rear door lock

actuator switch (LH) should be able to be checked
and the functions, which are described in the
"Technical Description (comment)," should work
normally.

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003086AK

DOOR

CONNECTOR: E-11

AC003079AJ

CONNECTOR: C-67

AC003084 AH

CONNECTOR: D-19

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-232

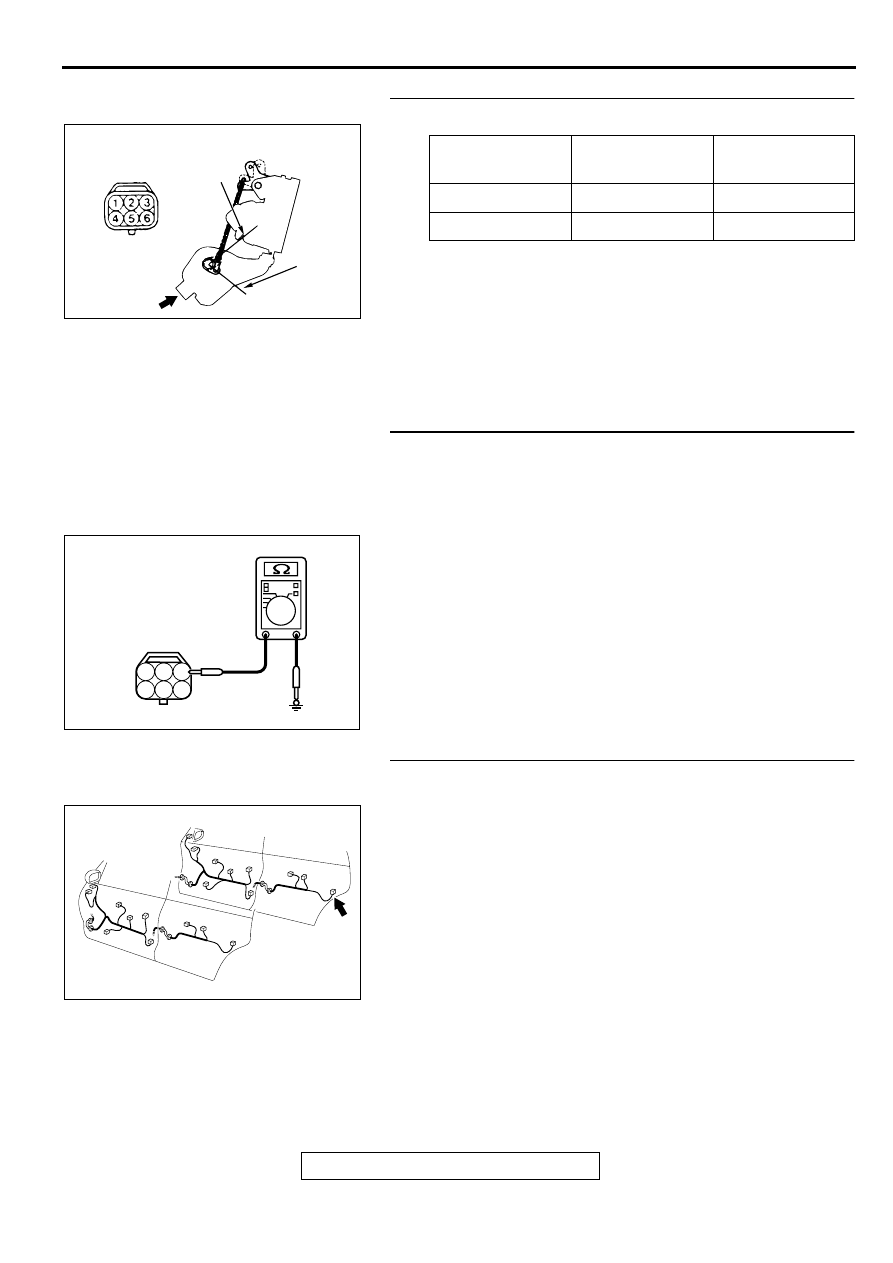

STEP 20. Check the rear door lock actuator switch (RH).

Q: Is the rear door lock actuator switch (RH) in good

condition?
YES : Go to Step 21.
NO :  Replace it. The input signal from the rear door lock

actuator switch (RH) should be able to be checked
and the functions, which are described in the
"Technical Description (comment)," should work
normally.

STEP 21. Check the rear door lock actuator switch (RH)
ground circuit at rear door lock actuator switch connector
E-10.
(1)Disconnect rear door lock actuator switch (RH) connector

E-10 and measure at the harness side.

(2)Measure the resistance between terminal 1 and ground.

Q: Is the resistance less than 2 ohm?

YES : Go to Step 24.
NO :  Go to Step 22.

STEP 22. Check rear door lock actuator switch (RH)
connector E-10 for damage.
Q: Is rear door lock actuator switch (RH) connector E-10 in

good condition?
YES : Go to Step 23.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection. The input signal from the rear
door lock actuator switch (RH) should be able to be
checked and the functions, which are described in the
"Technical Description (comment)," should work
normally.

ROD POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

LOCK

1

−

 2

No continuity

UNLOCK

1

−

 3

Continuity

AC003403

LOCK

UNLOCK

VIEW A

A

AB

5

4

3

2

1

6

ACX01603AE

CONNECTOR E-10
(HARNESS SIDE)

AC003086AJ

DOOR

CONNECTOR: E-10

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-233

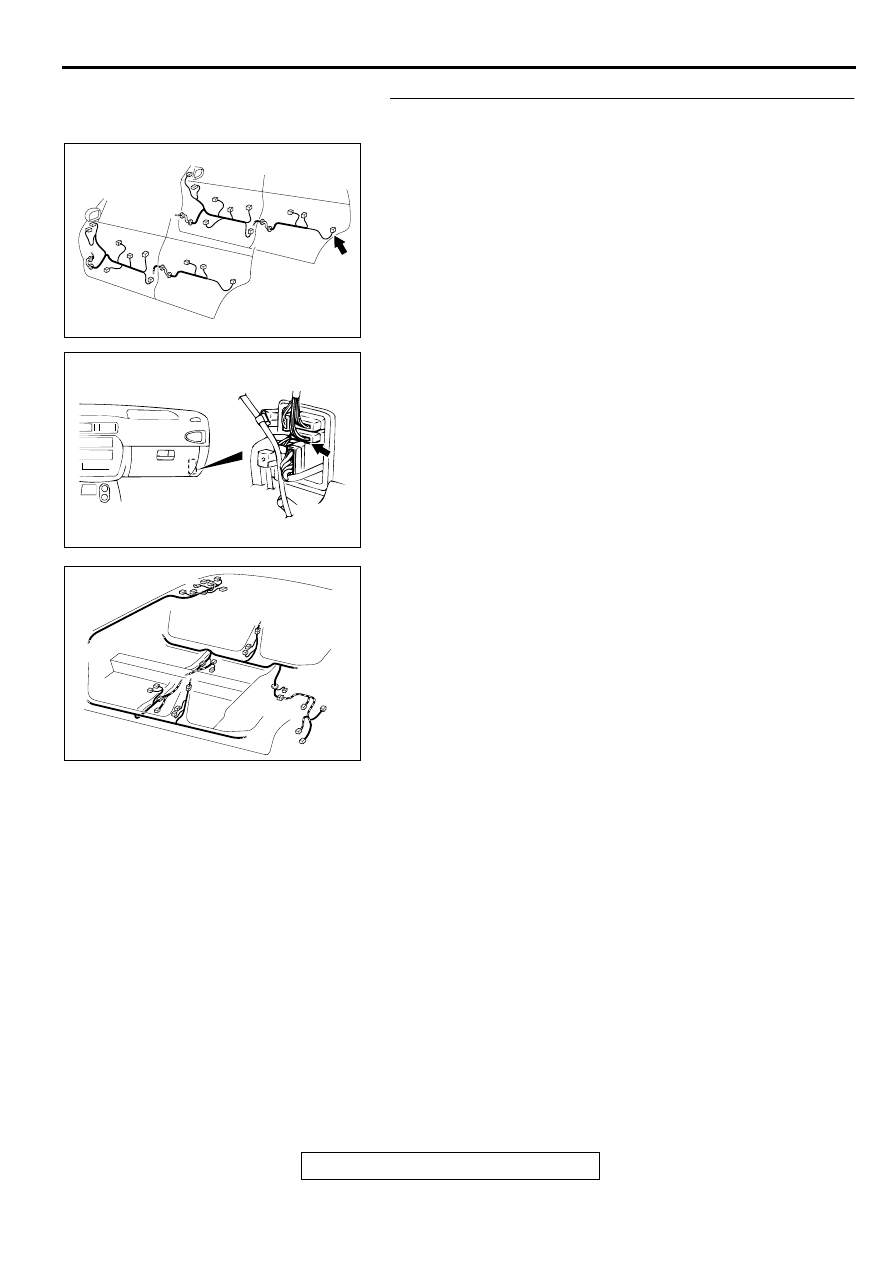

STEP 23. Check the harness wires between rear door lock
actuator switch (RH) connector E-10 and ground.
NOTE: After checking intermediate connector D-07, check the
wires. If intermediate connector D-07 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

.

Q: Are the harness wires between rear door lock actuator

switch (RH) connector E-10 and ground in good
condition?
YES : There is no action to be taken.
NO :  Repair them. The input signal from the rear door lock

actuator switch (RH) should be able to be checked
and the functions, which are described in the
"Technical Description (comment)," should work
normally.

AC003086AJ

DOOR

CONNECTOR: E-10

AC003415 AC

CONNECTOR: C-71

CONNECTOR
BLOCK (RH)

AC003084 AI

CONNECTOR: D-07

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-234

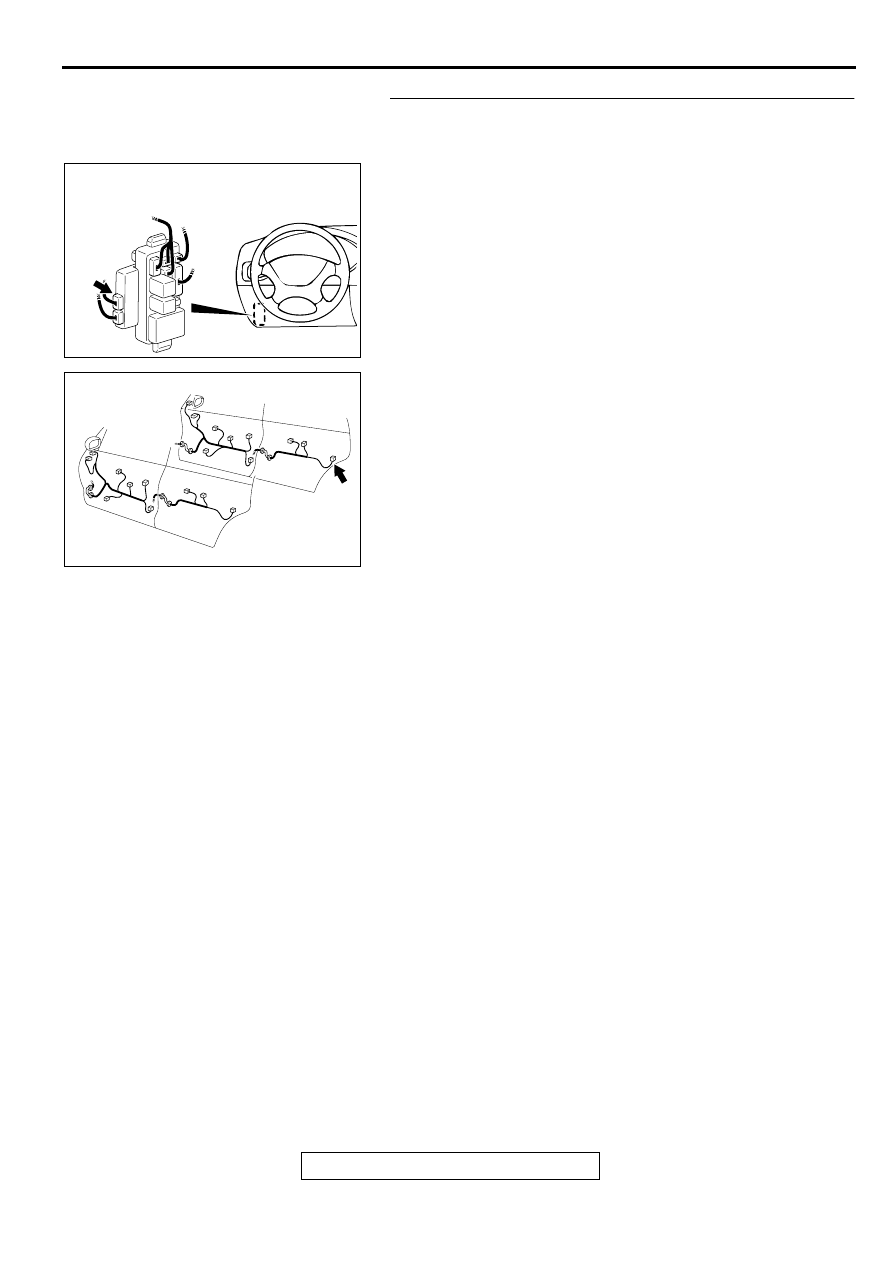

STEP 24. Check the rear door lock actuator switch
connector E-10 and ETACS-ECU connector C-81 for
damage.
Q:

YES : Go to Step 25.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The input

signal from the rear door lock actuator switch (RH)
should be able to be checked and the functions,
which are described in the "Technical Description
(comment)," should work normally.

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003086AJ

DOOR

CONNECTOR: E-10
