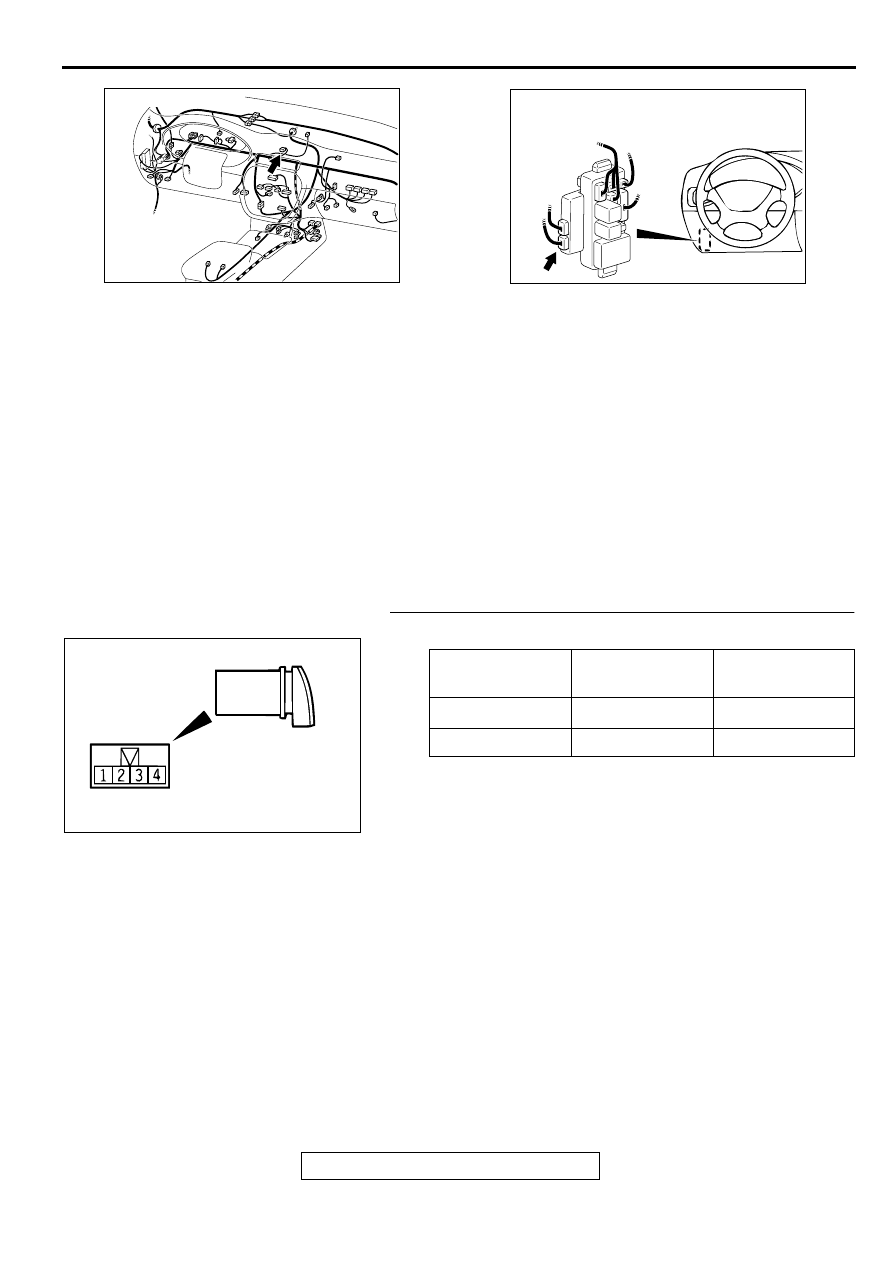

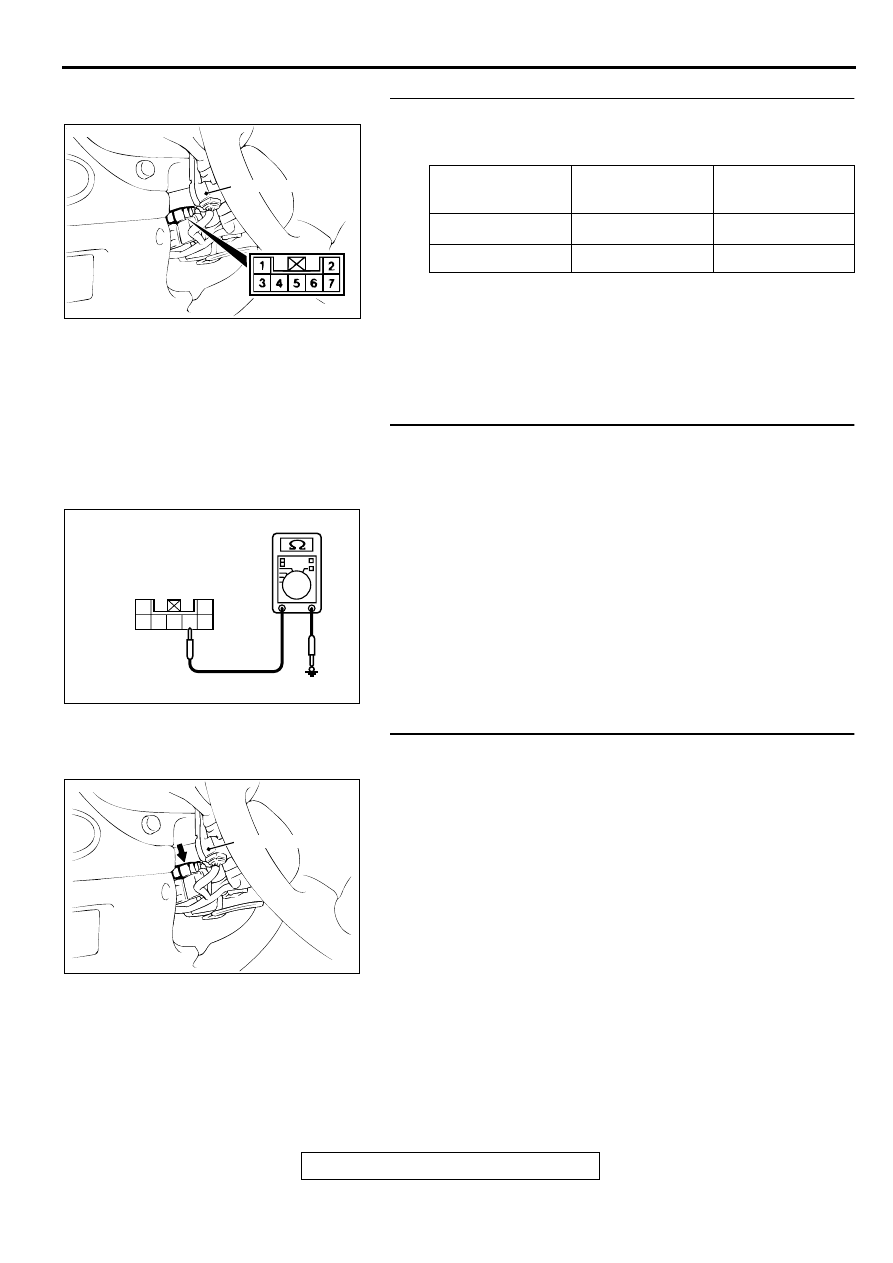

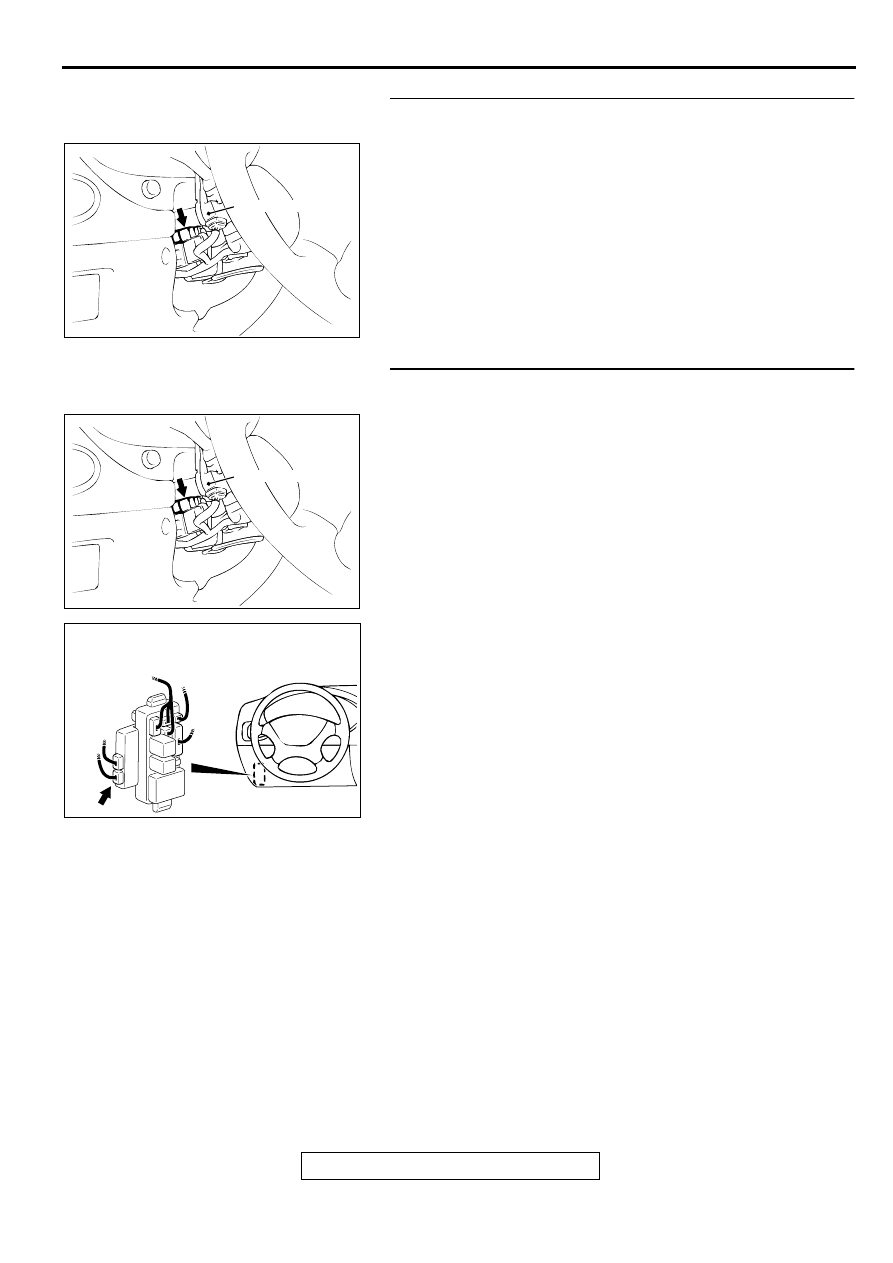

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-187

STEP 1. Check the key reminder switch.
Disconnect key reminder switch connector C-59. Then check
the continuity.

Q: Is the key reminder switch in good condition?

YES : Go to Step 2.
NO :  Repair it. The key reminder switch input signal should

be able to be checked and the functions, which are
described in the "Technical Description (comment),"
should work normally.

STEP 2. Check the key reminder switch ground circuit at
the key reminder switch connector C-59.
(1)Disconnect the key reminder switch connector C-59 and

measure at the harness side.

(2)Measure the resistance between terminal 4 and ground.

Q: Is the resistance less than 2 ohm?

YES : Go to Step 5.
NO :  Go to Step 3.

STEP 3. Check key reminder switch connector C-59 for
damage.
Q: Is key reminder switch connector C-59 in good

condition?
YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

  . The key reminder

switch input signal should be able to be checked and
the functions, which are described in the "Technical
Description (comment)," should work normally.

IGNITION KEY

TESTER
CONNECTION

SPECIFIED
CONDITION

Removed

−

No continuity

Installed

4

−

 6

Continuity

AC003175 AB

CONNECTOR: C-59

COLUMN SWITCH

5 4 3

2

1

7 6

ACX01595AD

CONNECTOR C-59
(HARNESS SIDE)

AC003174 AB

CONNECTOR: C-59

COLUMN SWITCH

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-188

STEP 4. Check the harness wire between key reminder
switch connector C-59 and ground.
Q: Is the harness wires between key reminder switch

connector C-59 and ground in good condition?
YES : There is no action to be taken.
NO :  Repair them. The key reminder switch input signal

should be able to be checked and the functions,
which are described in the "Technical Description
(comment)," should work normally.

STEP 5. Check key reminder switch connector C-59 and
ETACS-ECU connector C-82 for damage.
Q: Are key reminder switch connector C-59 and ETACS-

ECU connector C-82 in good condition?
YES : Go to Step 6.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

  . The key

reminder switch input signal should be able to be
checked and the functions, which are described in the
"Technical Description (comment)," should work
normally.

AC003174 AB

CONNECTOR: C-59

COLUMN SWITCH

AC003174 AB

CONNECTOR: C-59

COLUMN SWITCH

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-189

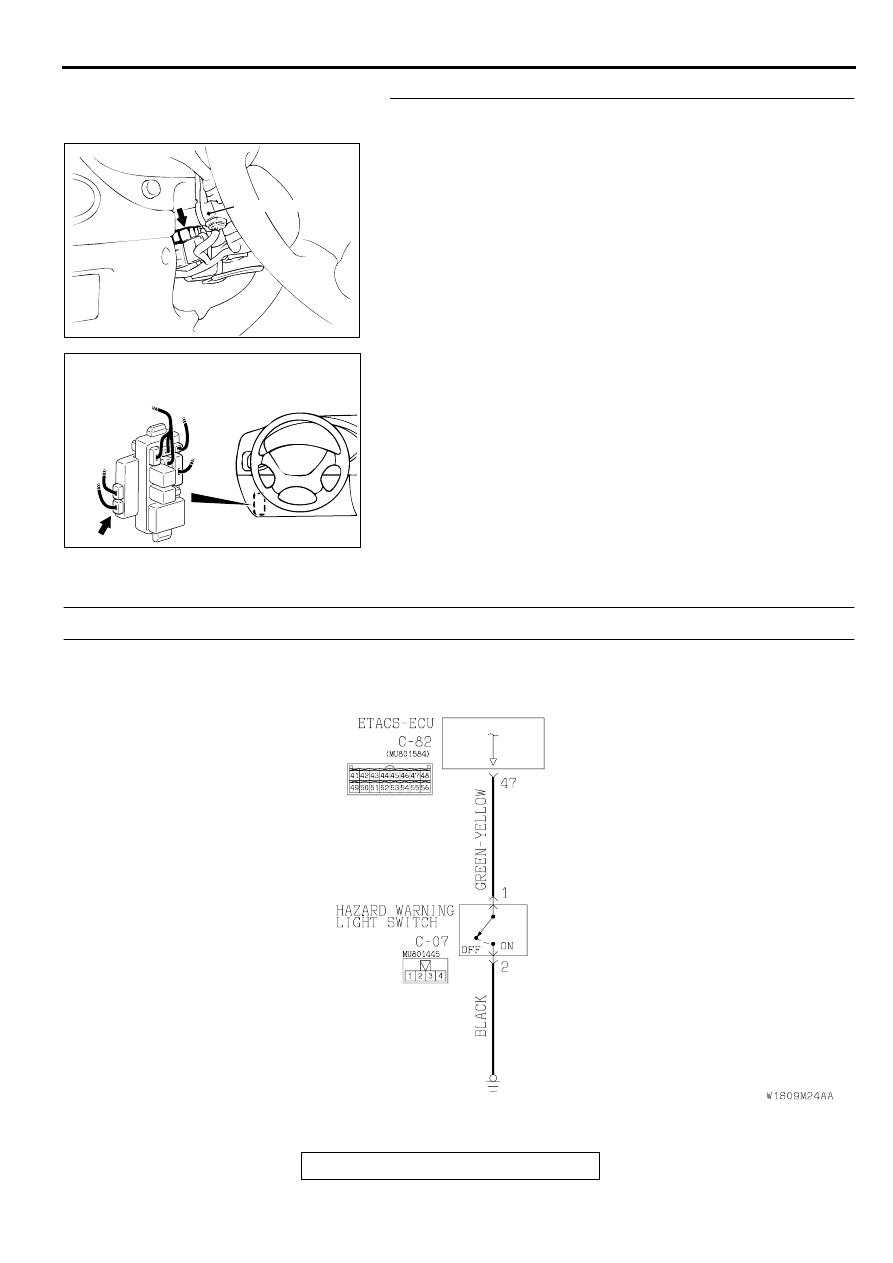

STEP 6. Check the harness wire between key reminder
switch connector C-59 and ETACS-ECU connector C-82.
Q: Is the harness wire between key reminder switch

connector C-59 and ETACS-ECU connector C-82 in
good condition?
YES : Replace the ETACS-ECU. The key reminder switch

input signal should be able to be checked and the
functions, which are described in the "Technical
Description (comment)," should work normally.

NO :  Repair it. The key reminder switch input signal should

be able to be checked and the functions, which are
described in the "Technical Description (comment),"
should work normally.

Inspection Procedure N-4: The hazard warning light switch signal is not sent to the ETACS-ECU.

AC003174 AB

CONNECTOR: C-59

COLUMN SWITCH

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82

Hazard Warning Light Switch Input Circuit

AC004236

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-190

CIRCUIT OPERATION
The ETACS-ECU operates various functions
according to the input signal from the hazard warning
light switch.

TECHNICAL DESCRIPTION (COMMENT)
Hazard warning light switch input signal is used to
operate the following device or system:

•

Hazard warning light

•

Keyless entry system (registering the encrypted
code)

If the signal fails, these devices will not work
normally.

TROUBLESHOOTING HINTS

•

Malfunction of the hazard warning light switch

•

Malfunction of the ETACS-ECU

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tools:

•

MB991223: Test Harness Set

•

MB991502: Scan Tool (MUT-II)

•

MB991529: Diagnostic Trouble Code Check Harness

STEP 1. Check the hazard warning light switch.

Q: Is the hazard warning light switch in good condition?

YES : Go to Step 2.
NO :  Repair it. The hazard warning light switch input signal

should be able to be checked and the functions,
which are described in the "Technical Description
(comment)," should work normally.

AC003089 AJ

CONNECTOR: C-07

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Released

−

No continuity

Pressed

1

−

 2

Continuity

AC001329
