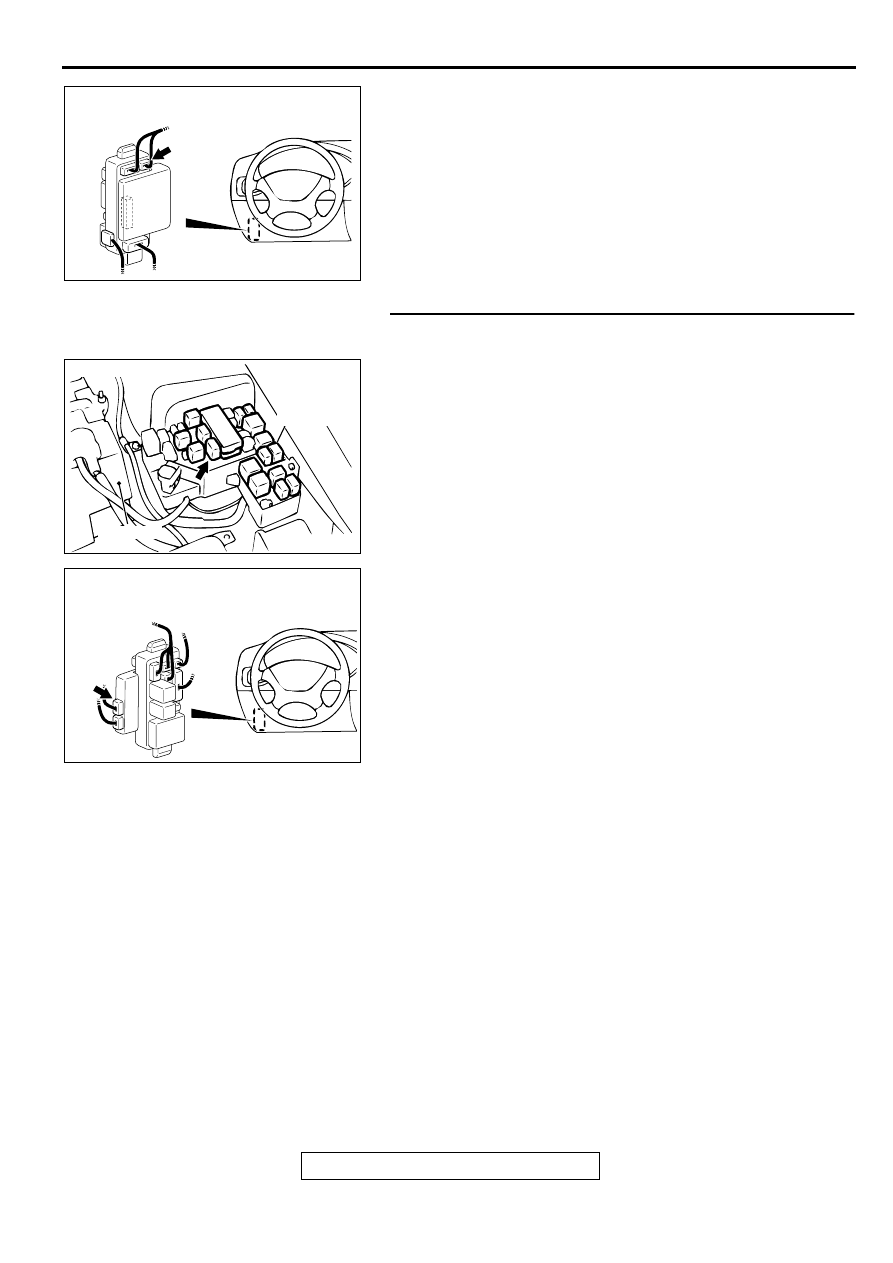

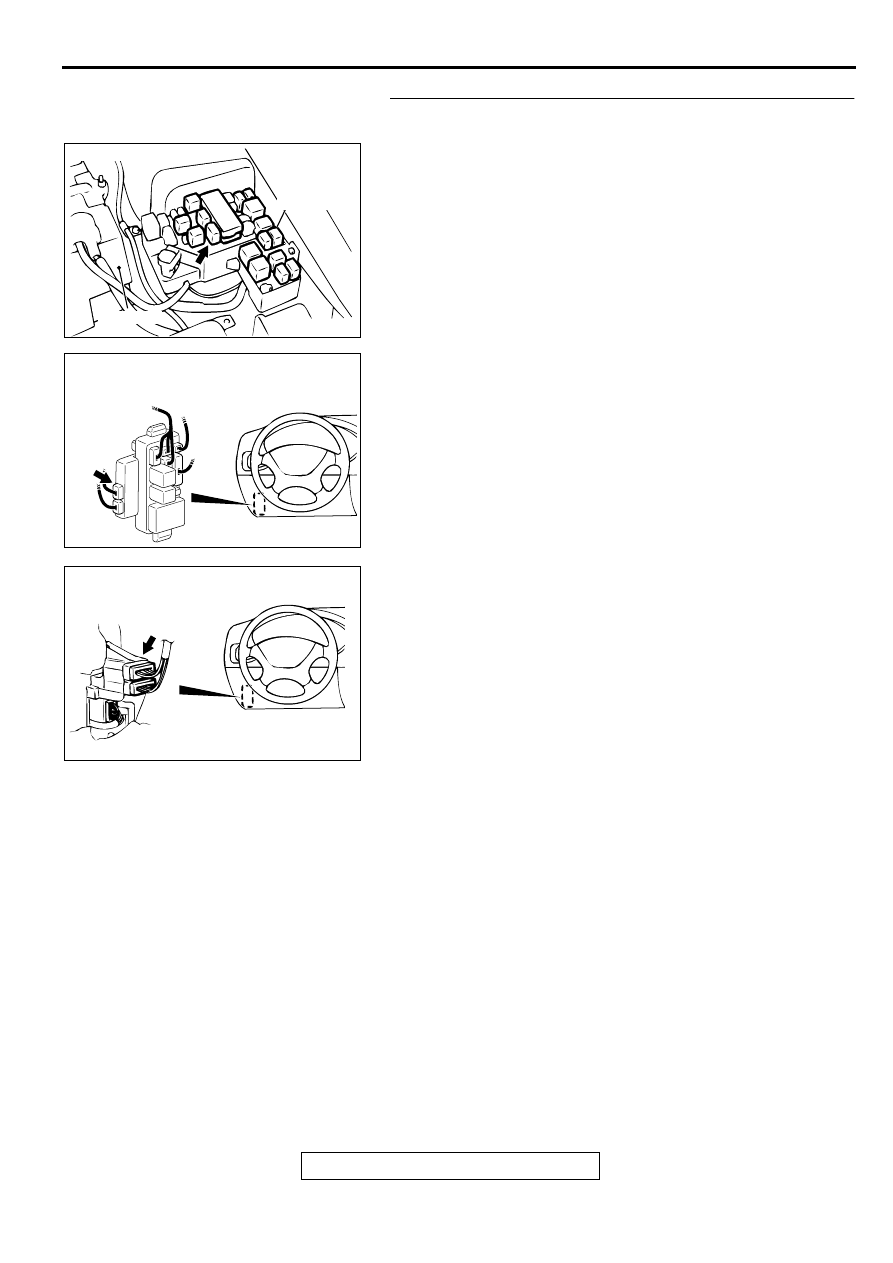

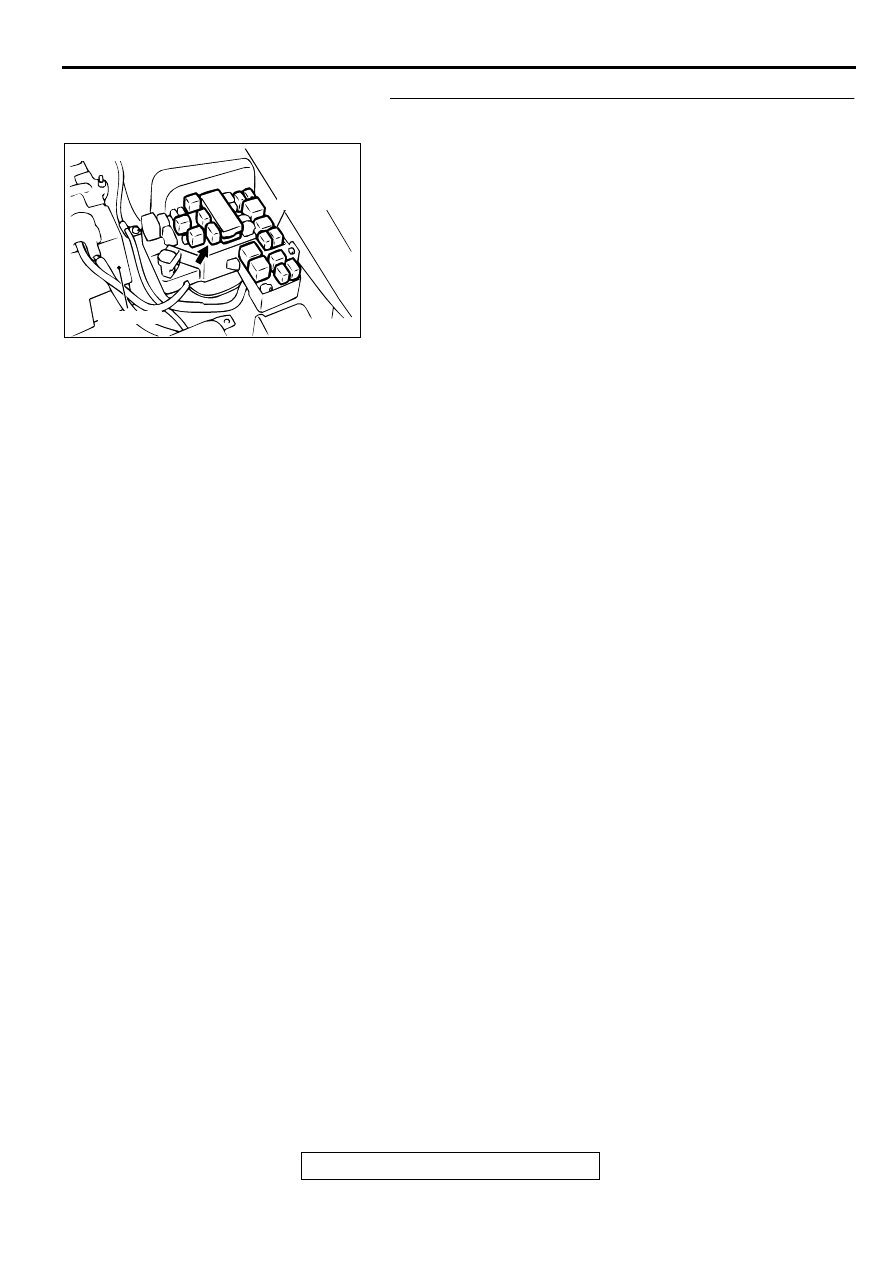

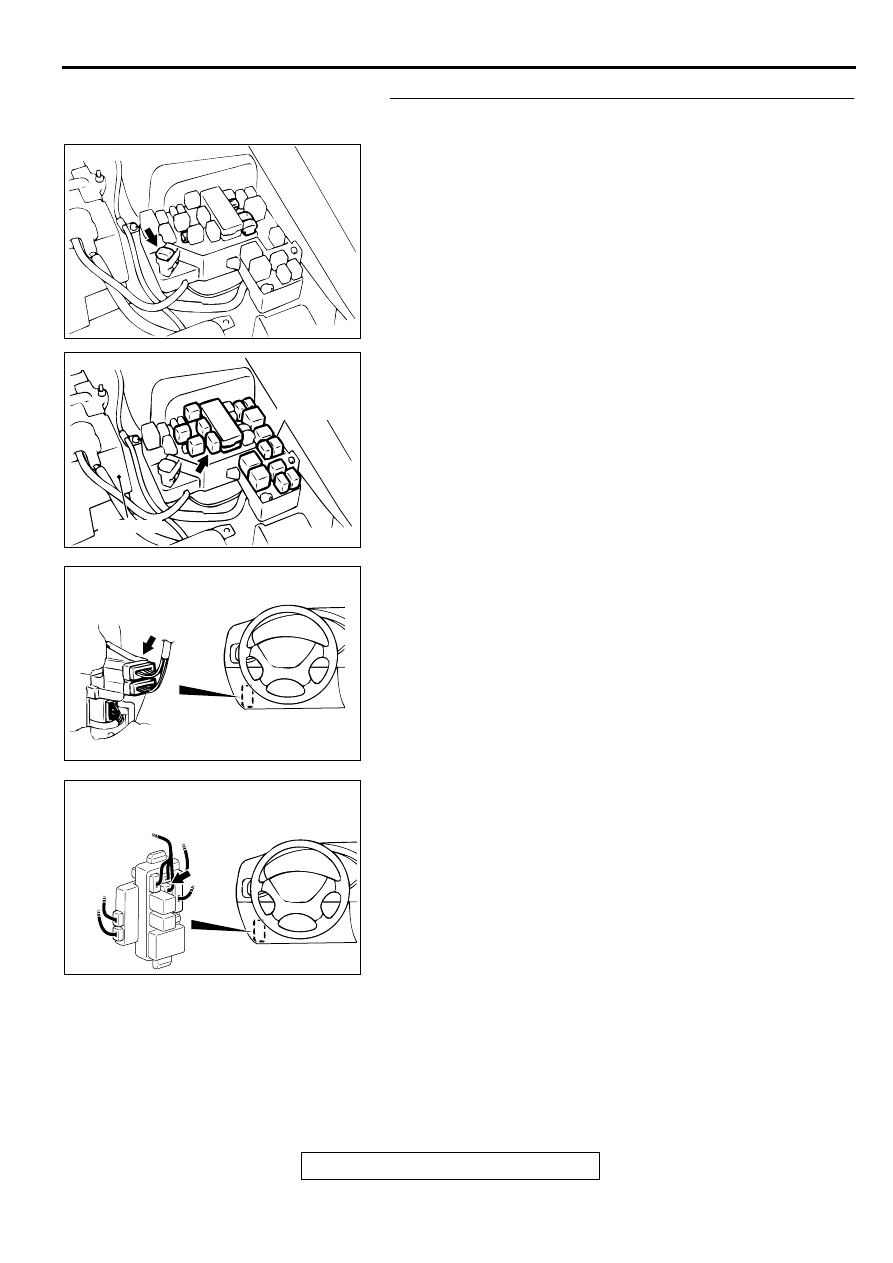

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-175

STEP 5. Check the theft-alarm horn relay connector A-11X
for damage.
Q: Is theft-alarm horn relay connector A-11X in good

condition?
YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

  . The horn should

sound when the theft-alarm system is triggered.

AC003128 AM

CONNECTOR: A-11X

THEFT-
ALARM
HORN
RELAY

BATTERY

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-176

STEP 6. Check the harness wires between theft-alarm horn
relay connector A-11X and fusible link (1).

AC002299 AC

FUSIBLE LINK (1)

AC003128 AM

CONNECTOR: A-11X

THEFT-
ALARM
HORN
RELAY

BATTERY

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66

AC003082AI

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-77

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-177

NOTE: After checking intermediate connector C-66 and
junction block connector C-77 and C-85, check the wires. If
intermediate connector C-66 and junction block connector C-77
and C-85 are damaged, repair or replace them. Refer to
GROUP 00E, Harness Connector Inspection

P.00E-2

  .

Q: Are the harness wire between theft-alarm horn relay

connector A-11X and fusible link (1) in good condition?
YES : There is no action to be taken.
NO :  Repair them. The horn should sound when the theft-

alarm system is triggered.

STEP 7. Check the theft-alarm horn relay connector A-11X
and ETACS-ECU connector C-81 for damage.
Q: Are theft-alarm horn relay connector A-11X and ETACS-

ECU connector C-81 in good condition?
YES : Go to Step 8.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

  . The horn

should sound when the theft-alarm system is
triggered.

AC003080AF

JUNCTION BLOCK
(REART VIEW)

CONNECTOR: C-85

AC003128 AM

CONNECTOR: A-11X

THEFT-
ALARM
HORN
RELAY

BATTERY

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-178

STEP 8. Check the harness wires between theft-alarm horn
relay connector A-11X and ETACS-ECU connector C-81.
NOTE: After checking intermediate connector C-66, check the
wires. If intermediate connector C-66 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

  .

Q: Are the harness wires between theft-alarm horn relay

connector A-11X and ETACS-ECU connector C-81 in
good condition?
YES : Go to Step 9.
NO :  Repair them. The horn should sound when the theft-

alarm system is triggered.

AC003128 AM

CONNECTOR: A-11X

THEFT-
ALARM
HORN
RELAY

BATTERY

AC003082 AJ

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-81

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66
