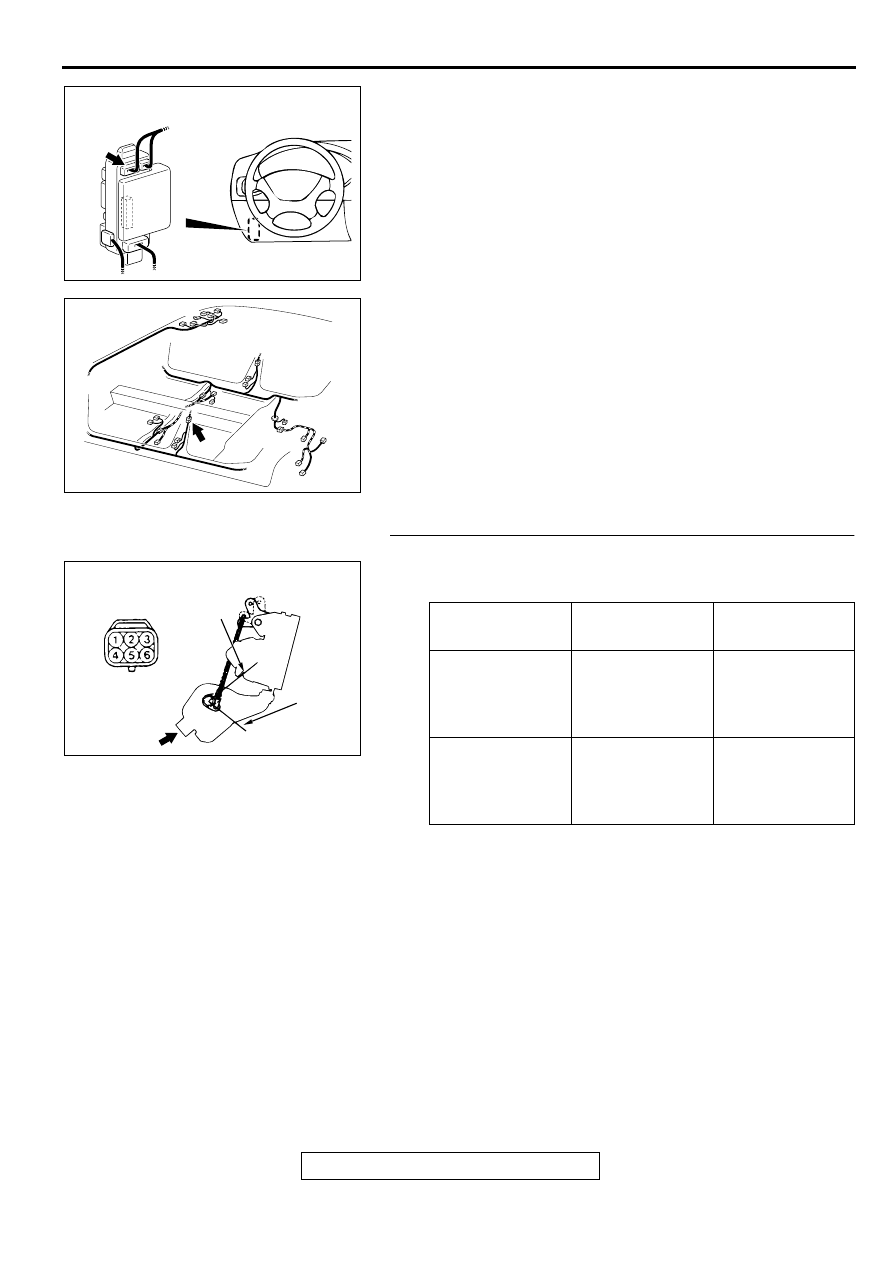

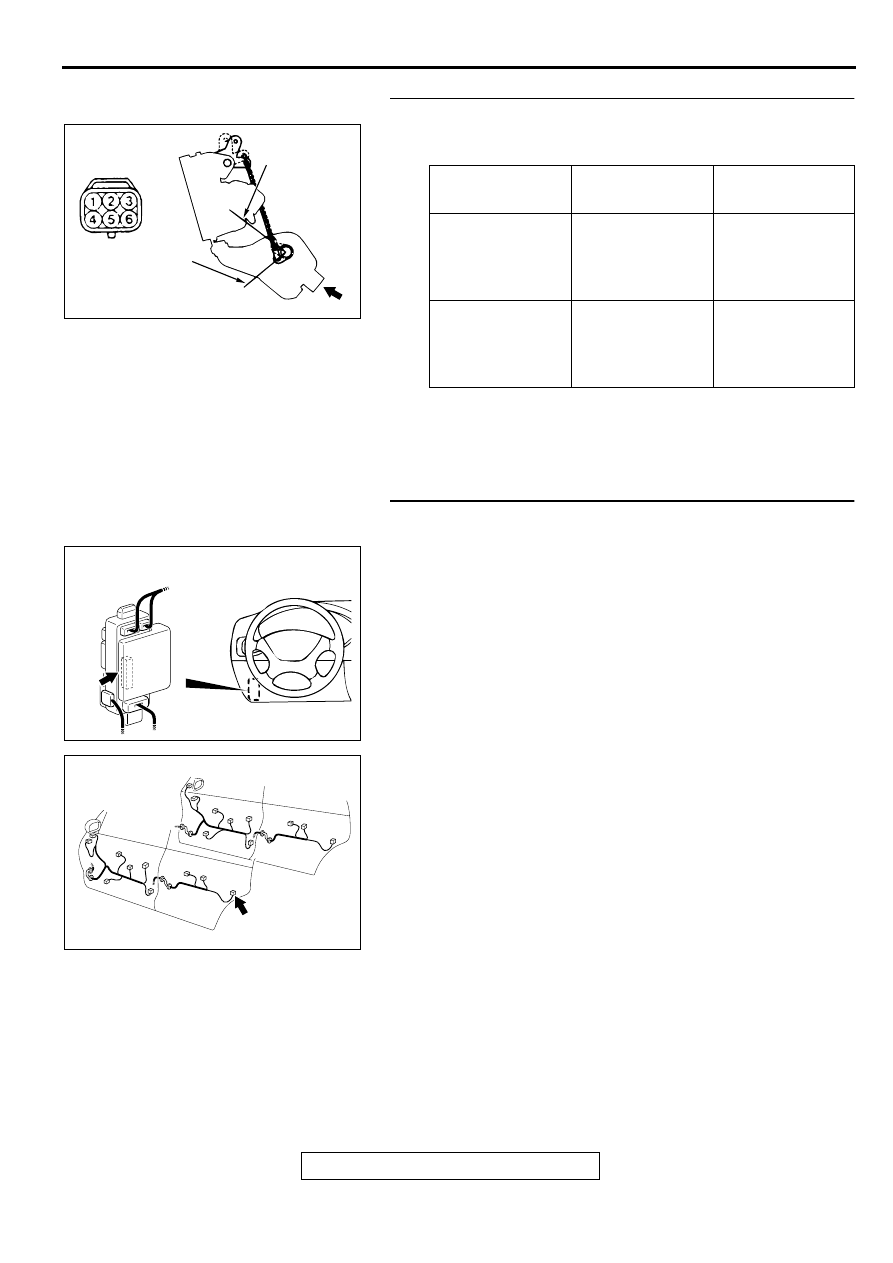

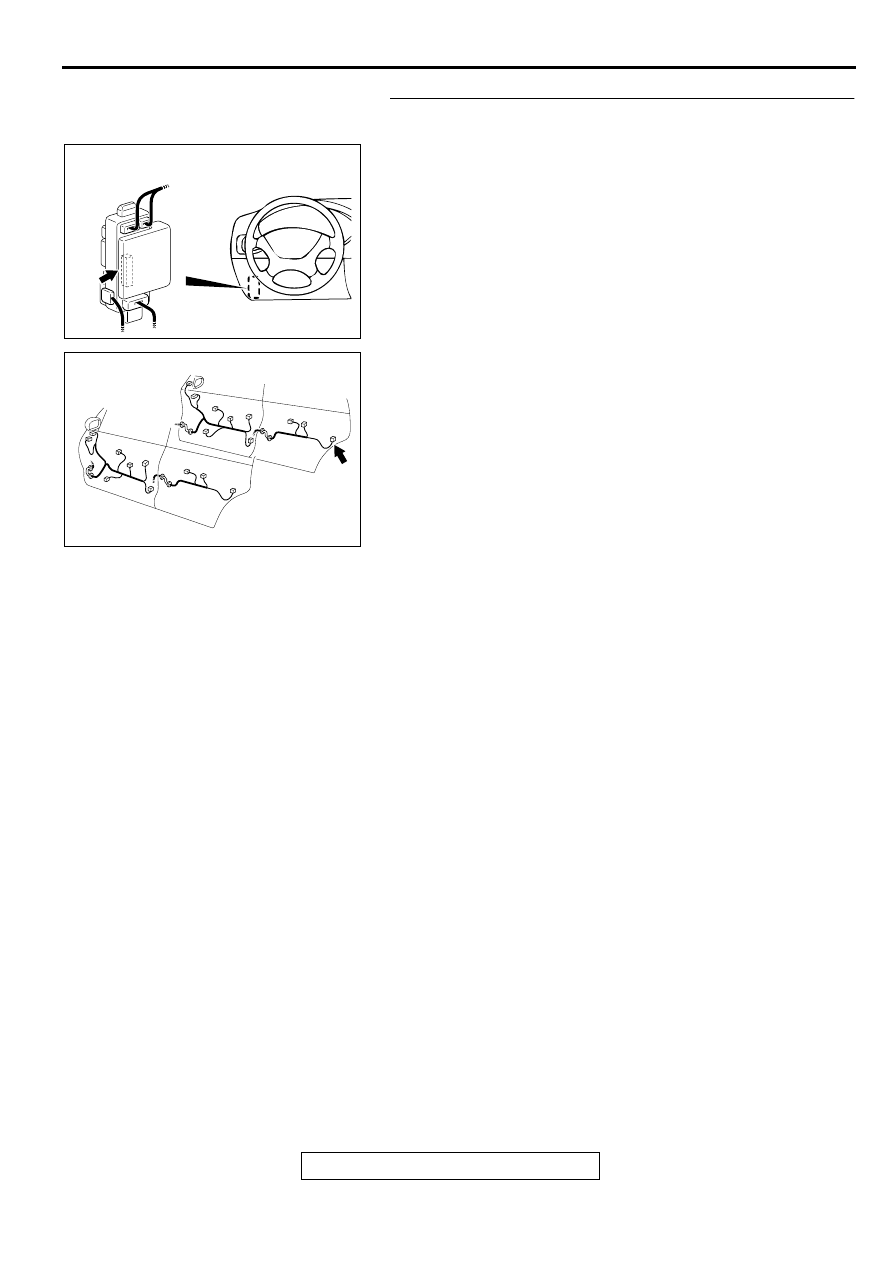

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-51

STEP 8. Check the rear door lock actuator (LH) operation.
Remove the rear door lock actuator (LH) to check. (Refer to
GROUP 42, Door

−

 Door Handle and Latch

P.42-58

.)

Q: Is the rear door lock actuator (LH) in good condition?

YES : Go to Step 9.
NO :  Replace the rear door lock actuator (LH). All doors

should be locked or unlocked.

STEP 9. Check the ETACS-ECU connector C-86 and rear
door lock actuator (LH) connector E-11 for damage.
Q: Are ETACS-ECU connector C-86 and rear door lock

actuator (LH) connector E-11 in good condition?
YES : Go to Step 10.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

 . All doors

should be locked or unlocked.

ROD POSITION

BATTERY
CONNECTION

ROD
OPERATION

LOCK

4

−

 Battery (

−

)

terminal,
6

−

 Battery (+)

terminal

LOCK position

→



UNLOCK position

UNLOCK

4

−

 Battery (+)

terminal,
6

−

 Battery (

−

)

terminal

UNLOCK
position

→

 LOCK

position

AC003405

LOCK

UNLOCK

VIEW A

A

AB

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003086AK

DOOR

CONNECTOR: E-11

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-52

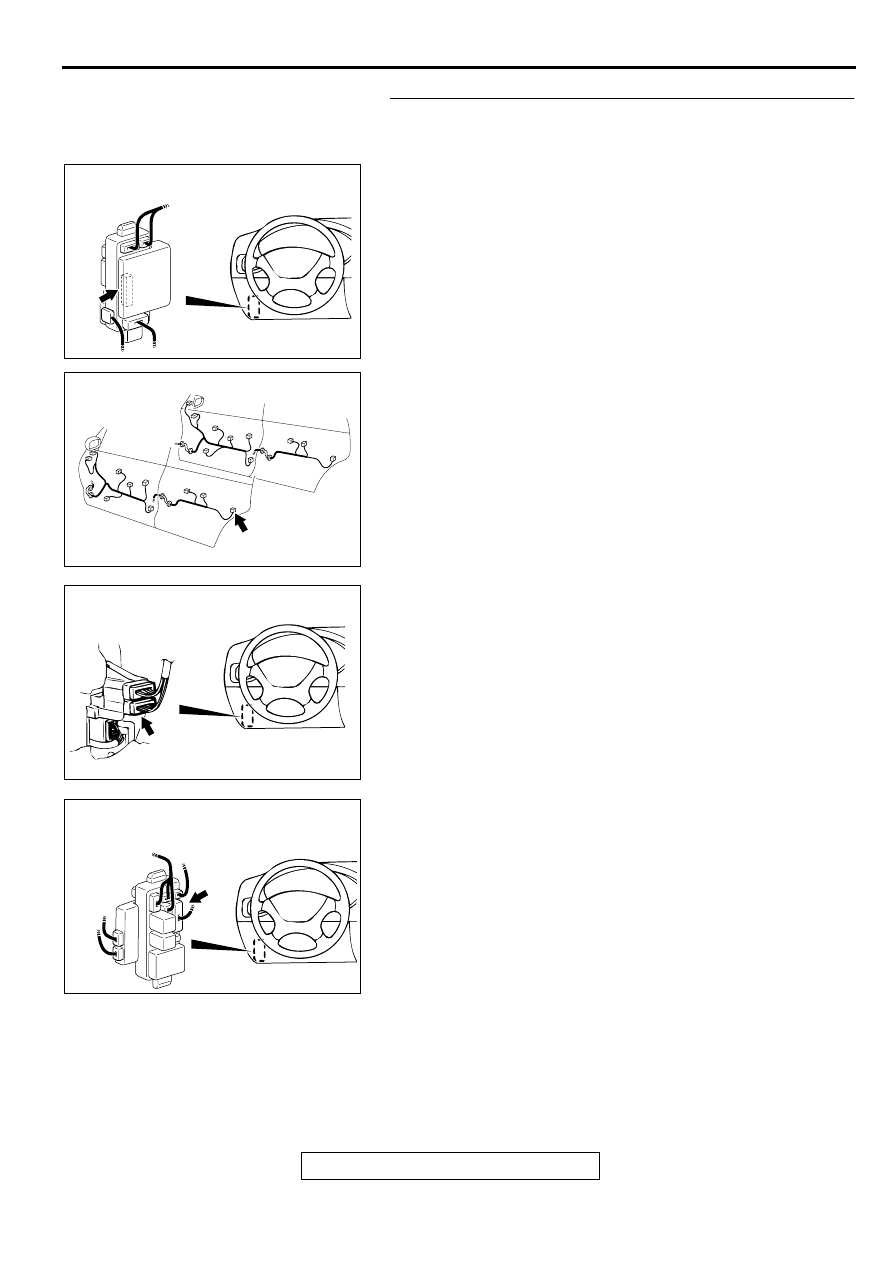

STEP 10. Check the harness wires between ETACS-ECU
connector C-86 and rear door lock actuator (LH) connector
E-11.

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003086AK

DOOR

CONNECTOR: E-11

AC003079AJ

CONNECTOR: C-67

AC003082 AF

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-78

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-53

NOTE: After checking junction block connector C-78 and C-84
and intermediate connector C-67 and D-19, check the wires. If
junction block connector C-78 and C-84 and intermediate
connector C-67 and D-19 are damaged, repair or replace them.
Refer to GROUP 00E, Harness Connector Inspection

P.00E-2

 .

Q: Are the harness wires between ETACS-ECU connector

C-86 and rear door lock actuator (LH) connector E-11 in
good condition?
YES : Replace the ETACS-ECU. All doors should be locked

or unlocked.

NO :  Repair them. All doors should be locked or unlocked.

STEP 11. Check the rear door lock actuator (RH) operation.
Remove the rear door lock actuator (RH) to check. (Refer to
GROUP 42, Door

−

 Door Handle and Latch

P.42-58

.)

Q: Is the rear door lock actuator (RH) in good condition?

YES : Go to Step 12.
NO :  Replace the rear door lock actuator (RH). All doors

should be locked or unlocked.

AC003080 AB

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-84

AC003084 AH

CONNECTOR: D-19

ROD POSITION

BATTERY
CONNECTION

ROD
OPERATION

LOCK

4

−

 Battery (+)

terminal,
6

−

 Battery (

−

)

terminal

LOCK position

→



UNLOCK position

UNLOCK

4

−

 Battery (

−

)

terminal,
6

−

 Battery (+)

terminal

UNLOCK
position

→

 LOCK

position

AC003403

LOCK

UNLOCK

VIEW A

A

AB

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-54

STEP 12. Check the ETACS-ECU connector C-86 and rear
door lock actuator (RH) connector E-10 for damage.
Q: Are ETACS-ECU connector C-86 and rear door lock

actuator (RH) connector E-10 in good condition?
YES : Go to Step 13.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

 . All doors

should be locked or unlocked.

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003086AJ

DOOR

CONNECTOR: E-10
