SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-23

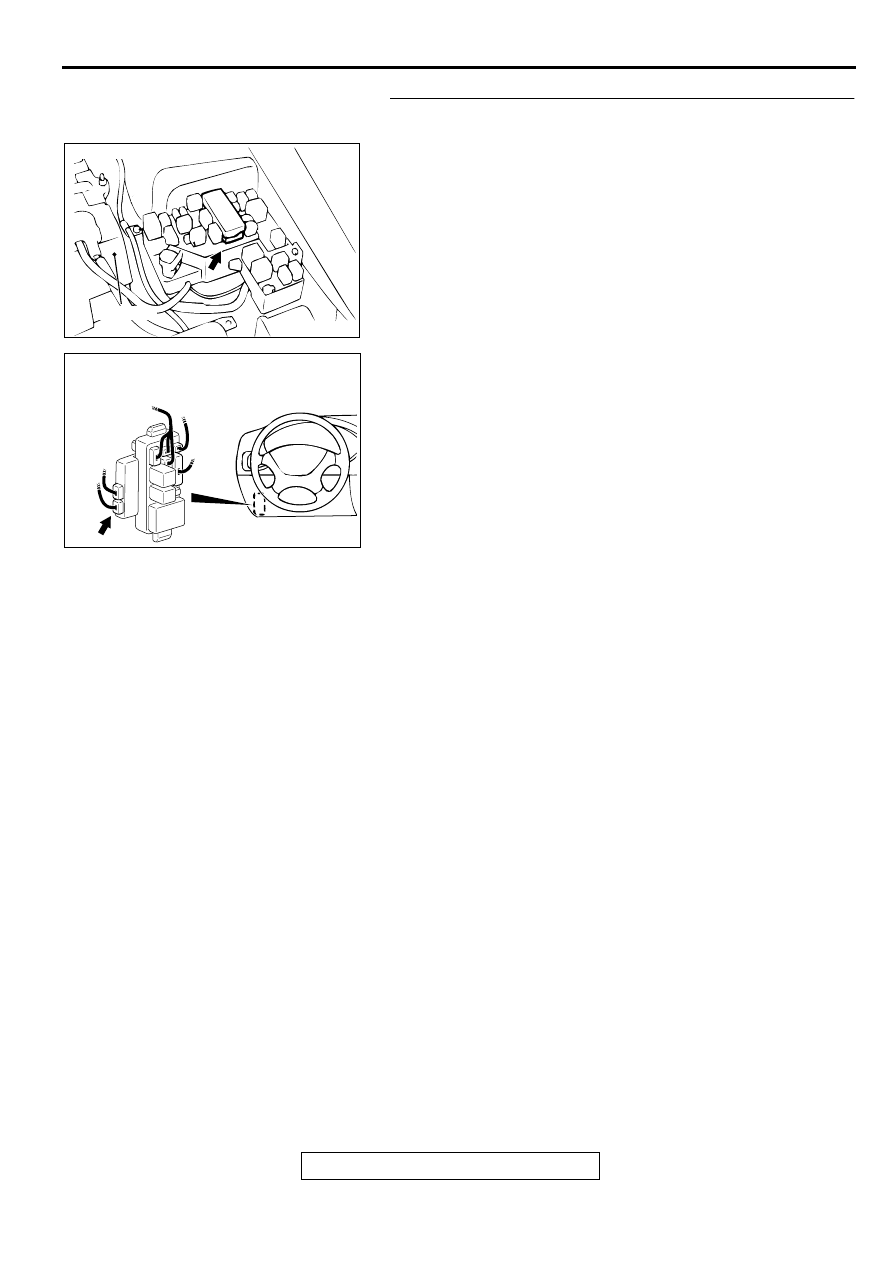

STEP 8. Check front-ECU connector A-09X and ETACS-
ECU connector C-82 for damage.
Q: Are front-ECU connector A-09X and ETACS-ECU

connector C-82 in good condition?
YES : Go to Step 9.
NO :   Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

   . Confirm the

DTC 13 is not displayed.

ACX02500 AD

BATTERY

CONNECTOR: A-09X

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-24

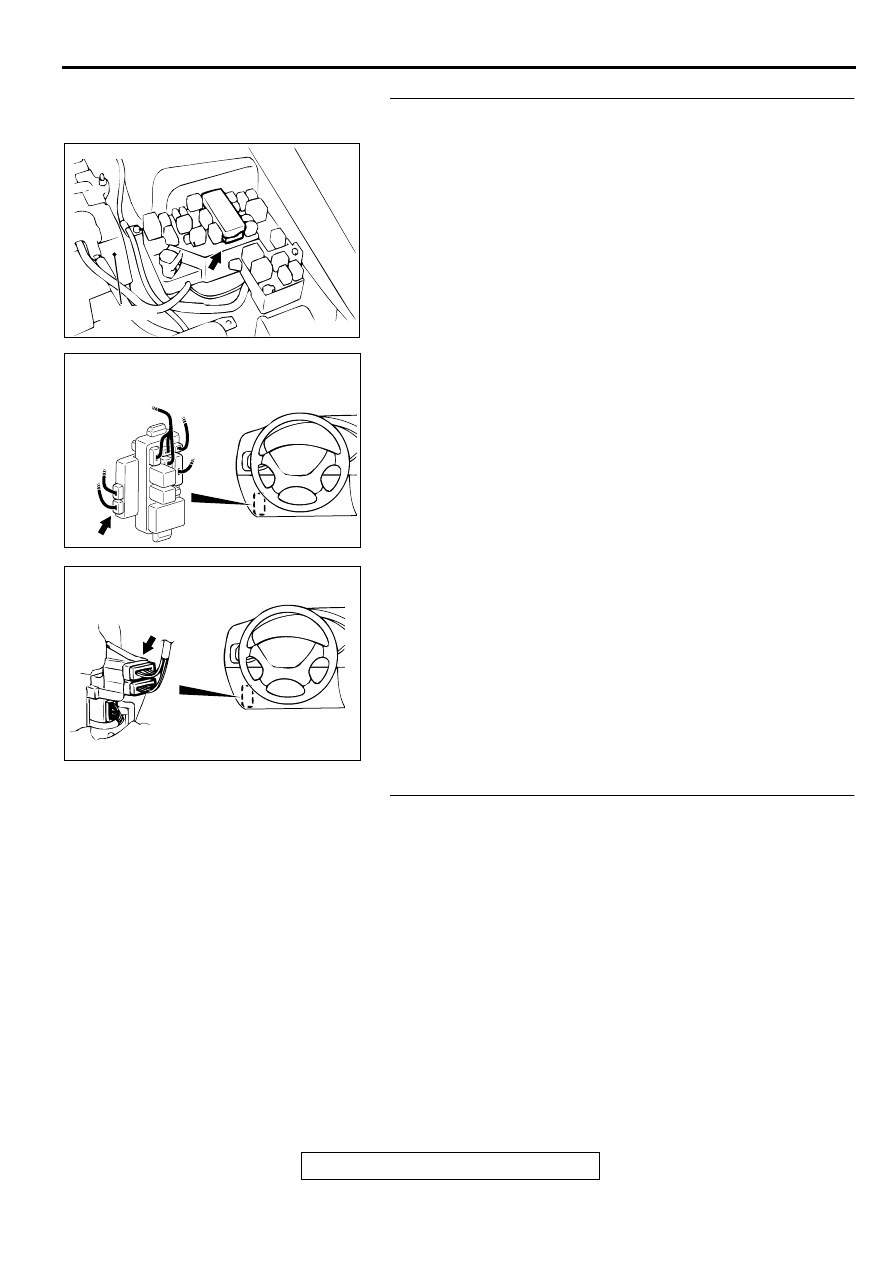

STEP 9. Check the harness wires between front-ECU
connector A-09X and ETACS-ECU connector C-82.
NOTE: After checking intermediate connector C-66 , check the
wires. If intermediate connector C-66 is damaged, repair or
replace them. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

  .

Q: Are the harness wires between front-ECU connector A-

09X and ETACS-ECU connector C-82 in good condition?
YES : Go to Step 10.
NO :  Repair them. Confirm the DTC 13 is not displayed.

STEP 10. Replacement of ECU.
(1)Replace the front-ECU.
(2)Confirm the DTC 13 is not displayed.

Q: Does DTC 13 set?

YES : Replace the ETACS-ECU. Confirm the DTC 13 is not

displayed.

NO :  There is no action to taken.

ACX02500 AD

BATTERY

CONNECTOR: A-09X

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-25

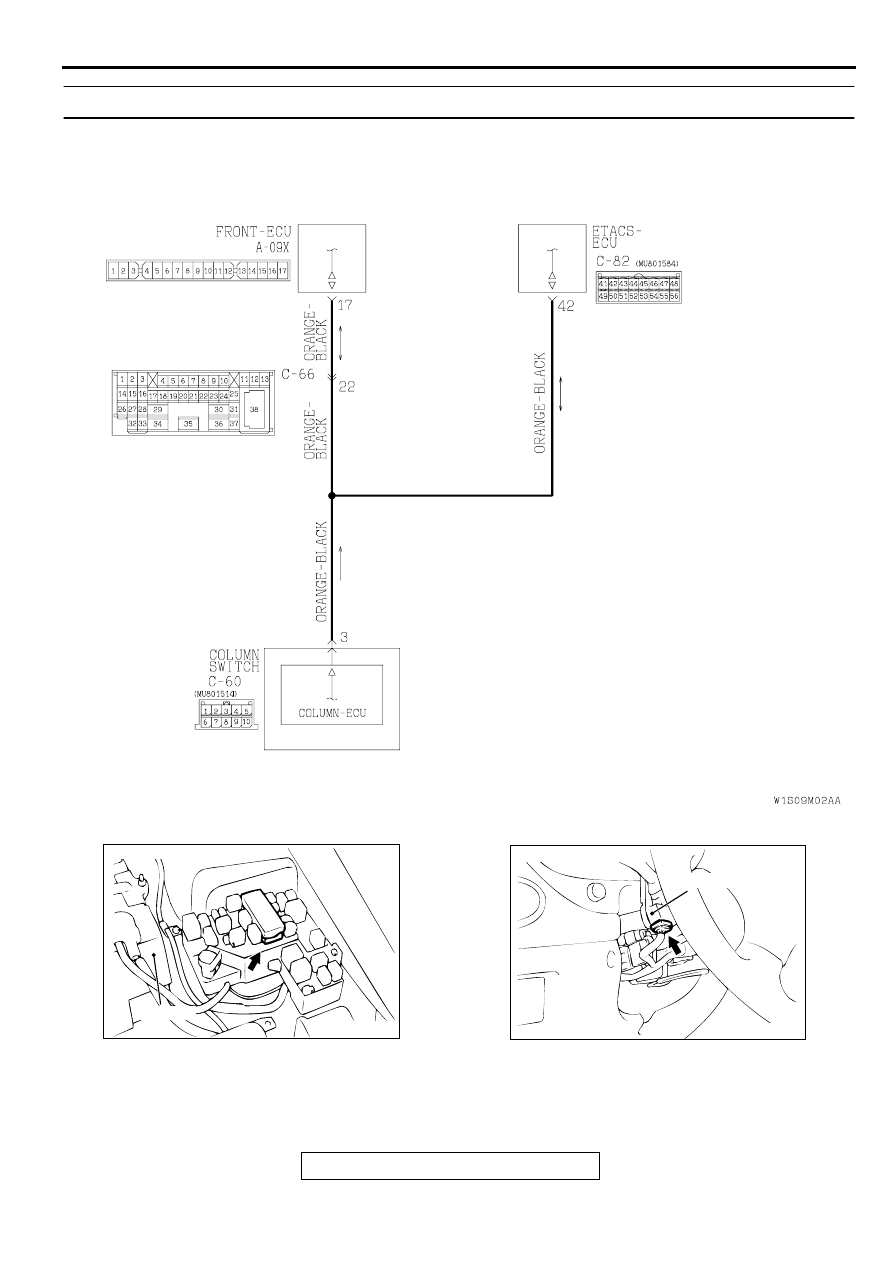

DTC 21: Short circuit communication line

SWS Communication Circuit

AC004200

ACX02500 AD

BATTERY

CONNECTOR: A-09X

AC003078 AB

CONNECTOR: C-60

COLUMN SWITCH

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-26

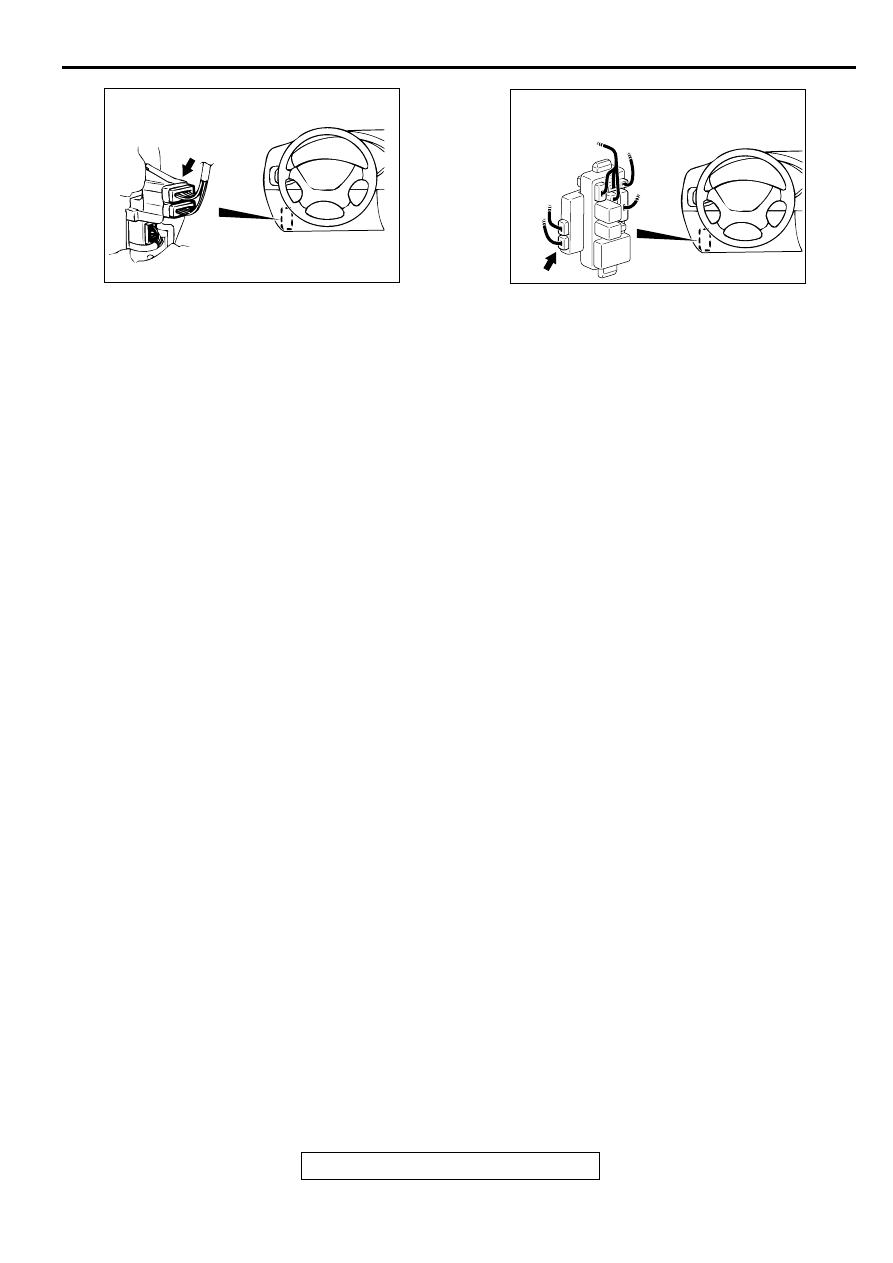

DTC 21 SHORT CIRCUIT IN COMMUNICATION
LINE
ETACS-ECU, column switch (incorporated in ECU)
and front-ECU communicate with each other through
the SWS communication line.

DTC SET CONDITION
This DTC is displayed when the SWS
communication line remains at low level for 0.3
seconds. No other DTC is displayed if DTC 21 is
displayed.

TROUBLESHOOTING HINTS

•

Malfunction of the ETACS-ECU

•

Malfunction of the column switch

•

Malfunction of the front-ECU

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tools:

•

MB991223: Harness Set

•

MB991502: Scan Tool (MUT-II)

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82
