RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-117

STEP 32. Check tweeter (LH) connector E-19 and amplifier
connector D-17 for damage.
Q: Are harness connectors D-17 and E-19 in good

condition?
YES : Go to Step 33.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The tweeter

(LH) should sound.

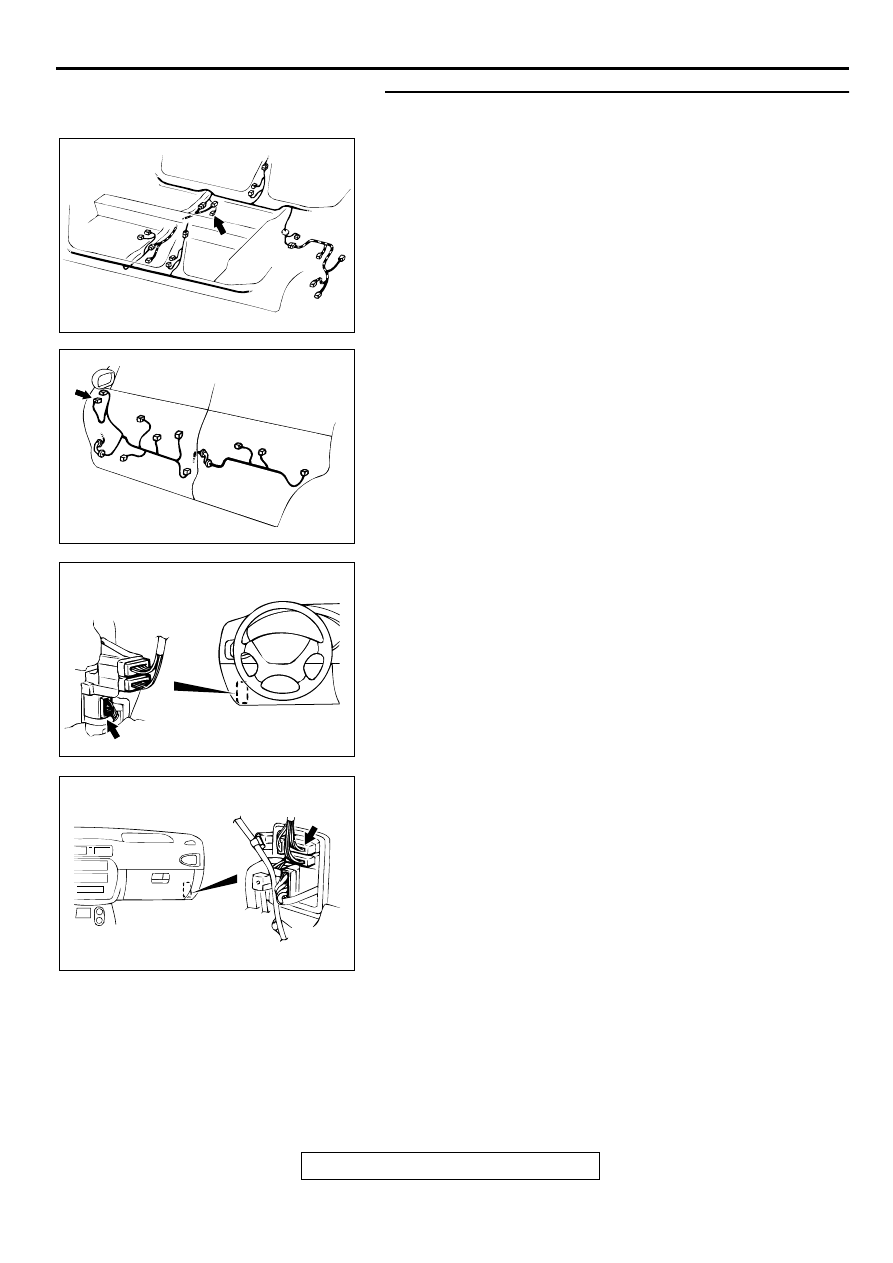

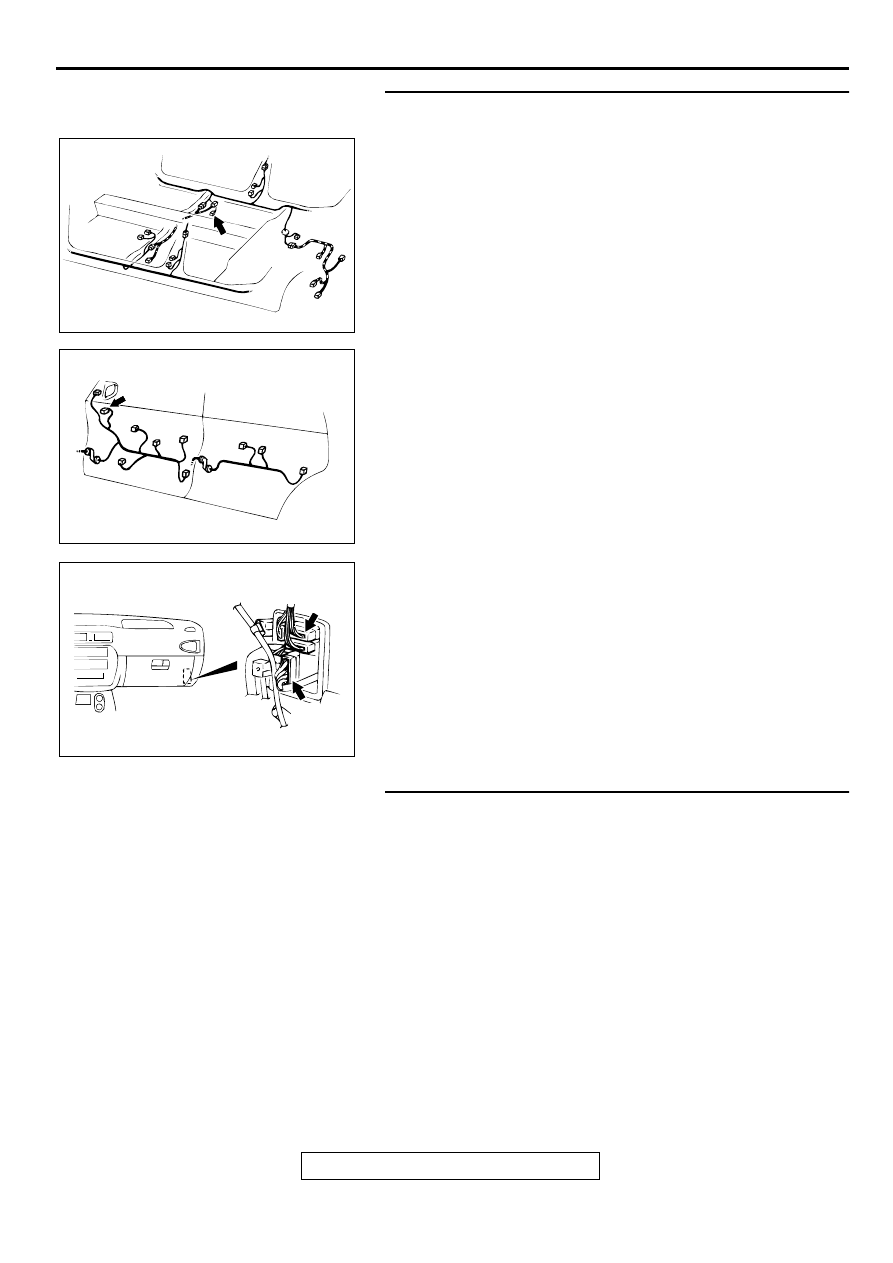

AC003689

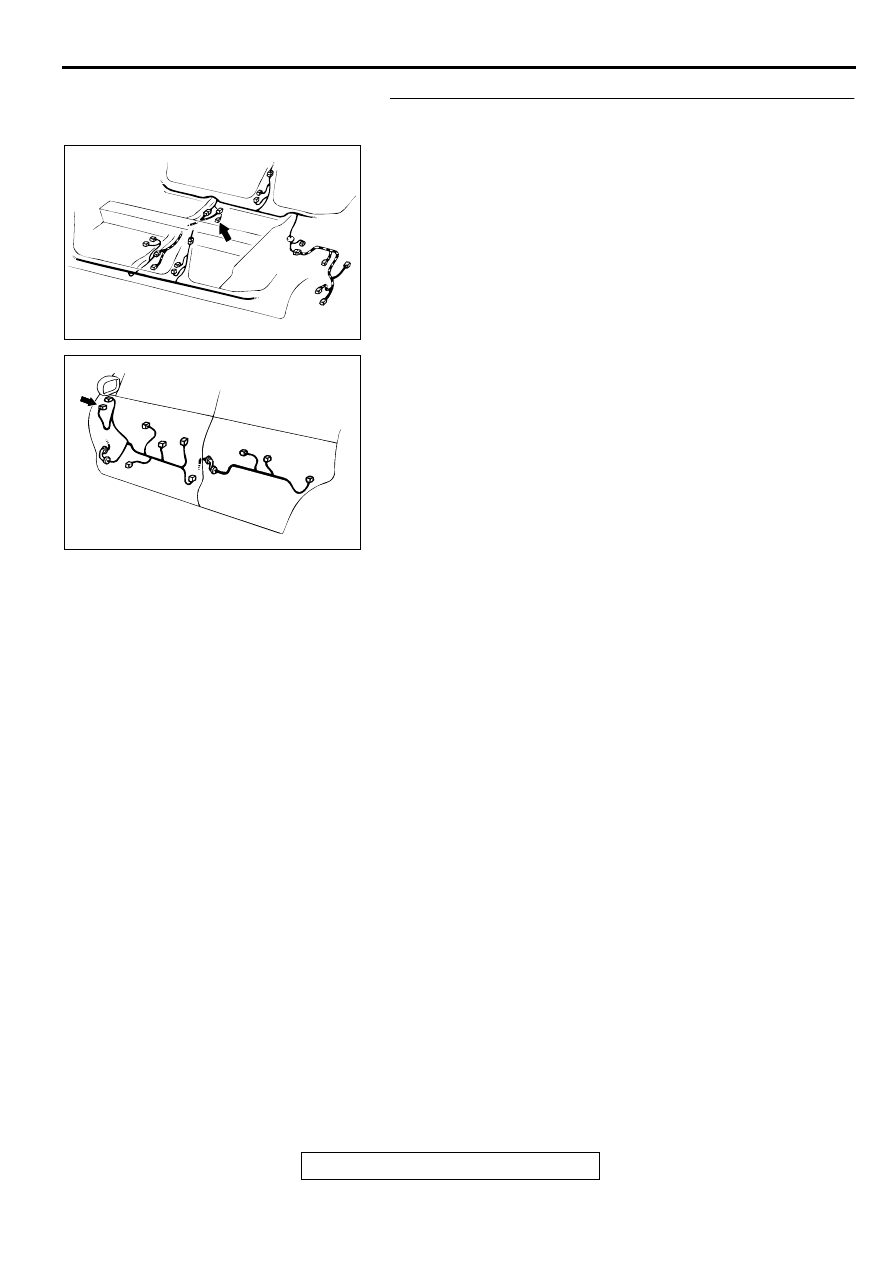

CONNECTOR: D-17

AB

AC003690

CONNECTOR: E-19

AD

DOOR (LH)

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-118

STEP 33. Check the harness wires between tweeter (LH)
connector E-19 and amplifier connector D-17.
NOTE: After inspecting intermediate connectors C-68 and C-
69, inspect the wire. If intermediate connectors C-68 and C-69
is damaged, repair or replace it. Refer to GROUP 00E,
Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between tweeter (LH) connector

E-19 and amplifier connector D-17 in good condition?
YES : Go to Step 34 .
NO :  Repair them. The tweeter (LH) should sound.

AC003689

CONNECTOR: D-17

AB

AC003690

CONNECTOR: E-19

AD

DOOR (LH)

AC003079AG

CONNECTOR
BLOCK (LH)

CONNECTOR: C-68

AC003415AH

CONNECTOR: C-69

CONNECTOR
BLOCK (RH)

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-119

STEP 34. Check the DIN cable between amplifier and radio,
tape player and CD player.

Q:  Is the DIN cable in good condition?

YES : Repair or replace the amplifier or radio, tape player

and CD player. The tweeter (LH) should sound.

NO :  Repair or replace it. The tweeter (LH) should sound.

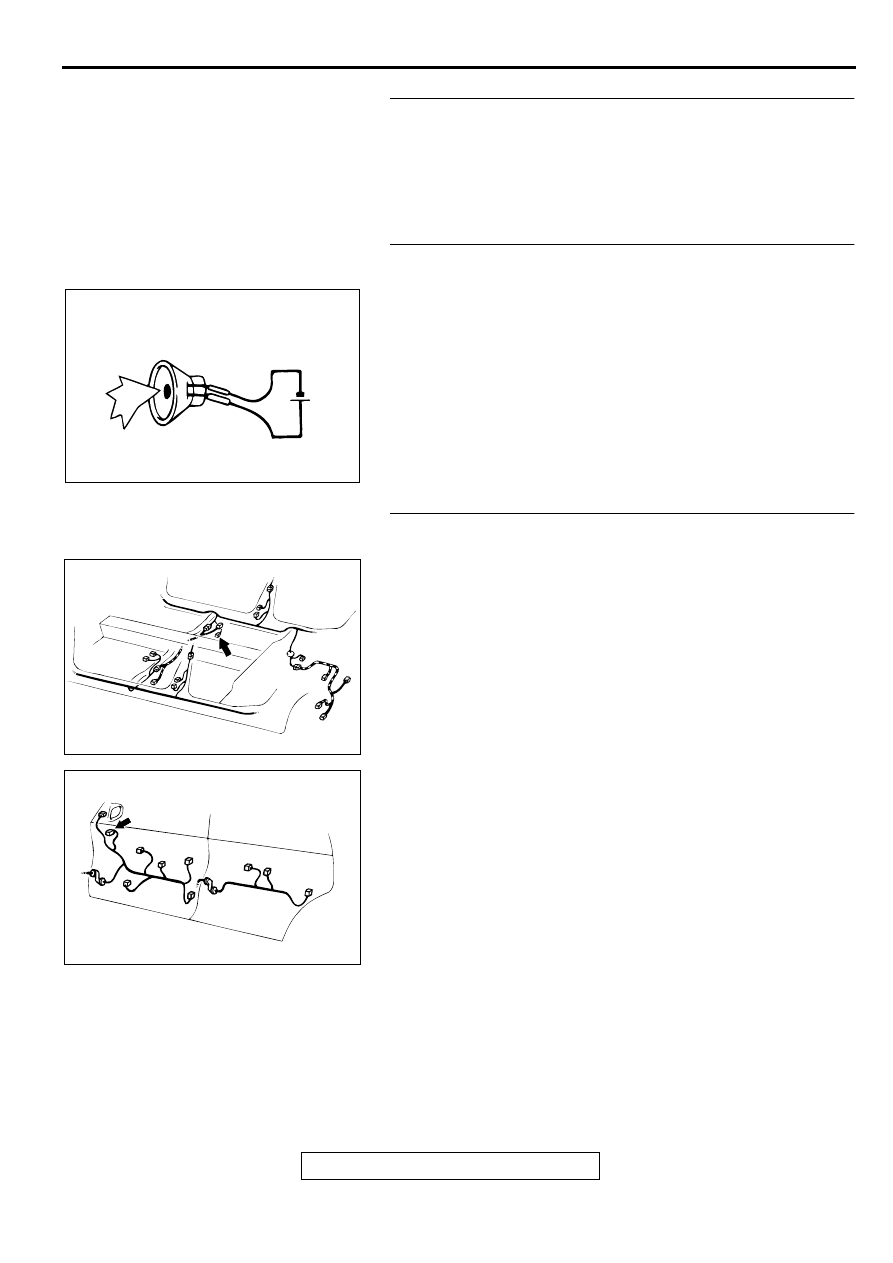

STEP 35. Check the tweeter (RH).
(1) Remove the tweeter (RH).
(2) Check that the tweeter (RH) generates noise when a 5-volt

voltage is applied on the tweeter (RH) terminal.

Q: Is the tweeter (RH) generating noise?

YES : Go to Step 36 .
NO :  Replace the tweeter (RH). The tweeter (RH) should

sound.

STEP 36. Check tweeter (RH) connector E-02 and amplifier
connector D-17 for damage.
Q:  Are harness connectors D-17 and E-02 in good

condition?
YES : Go to Step 37 .
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The tweeter

(RH) should sound.

ACX01868AB

5V

AC003689

CONNECTOR: D-17

AB

AC003691

DOOR (RH)

CONNECTOR: E-02

AD

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-120

STEP 37. Check the harness wires between tweeter (RH)
connector E-02 and amplifier connector D-17.
NOTE: After inspecting intermediate connectors C-69 and C-
72, inspect the wire. If intermediate connectors C-69 and C-72
is damaged, repair or replace it. Refer to GROUP 00E,
Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between tweeter (RH) connector

E-02 and amplifier connector D-17 in good condition?
YES : Go to Step 38 .
NO :  Repair them. The tweeter (RH) should sound.

STEP 38. Check the DIN cable between amplifier and radio,
tape player and CD player.

Q:  Is the DIN cable in good condition?

YES : Repair or replace the amplifier or radio, tape player

and CD player. The tweeter (RH) should sound.

AC003689

CONNECTOR: D-17

AB

AC003691

DOOR (RH)

CONNECTOR: E-02

AD

AC003415 AG

CONNECTORS: C-69, C-72

CONNECTOR
BLOCK (RH)

C-69

C-72
