CIGARETTE LIGHTER, ACCESSORY SOCKET

TSB Revision

CHASSIS ELECTRICAL

54A-85

INSPECTION

M1543008000112

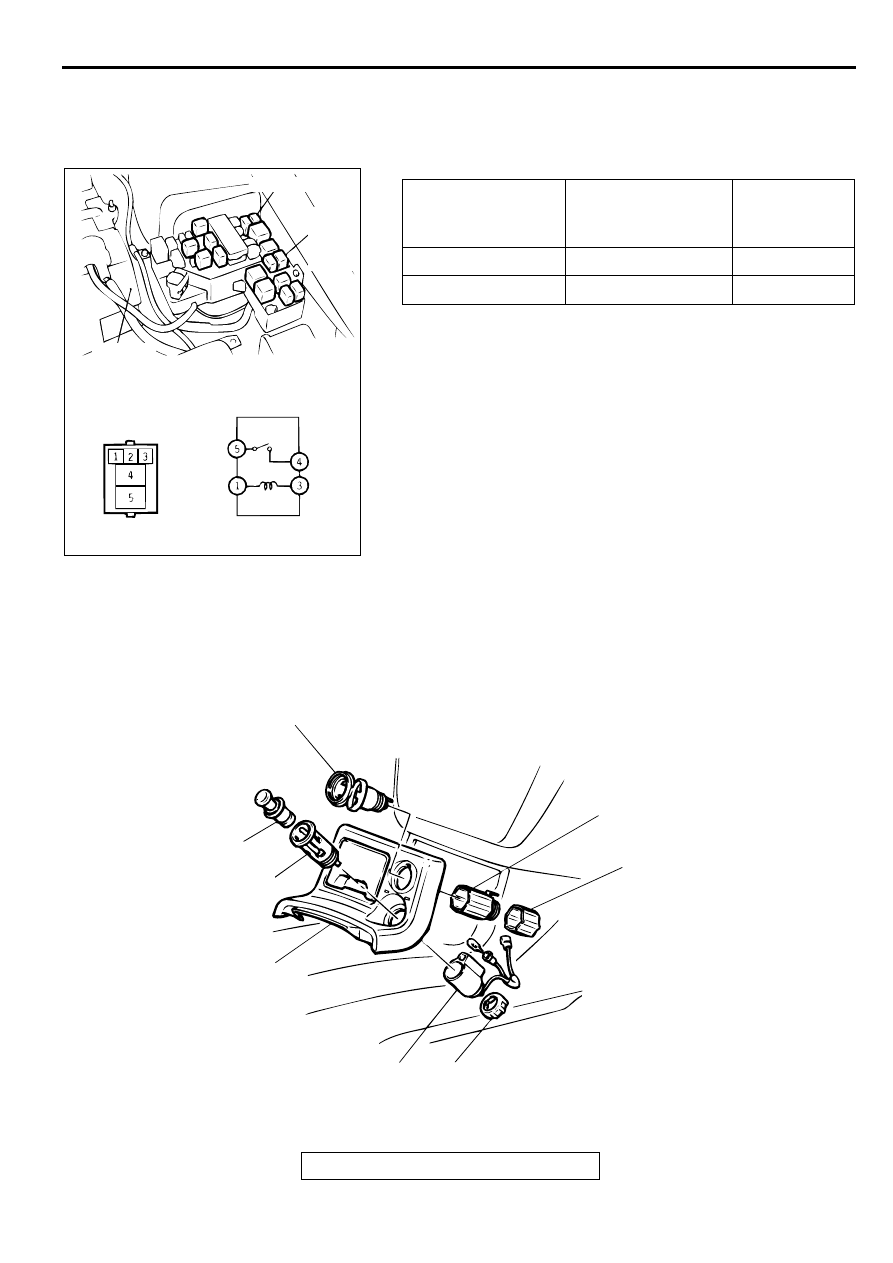

HORN RELAY, THEFT-ALARM HORN RELAY
CONTINUITY CHECK

C IG A R ETTE LIG HTER , A C C ESSO RY SO C KET

REMOVAL AND INSTALLATION

M1543013500049

BATTERY
VOLTAGE

TERMINAL NO. TO
BE CONNECTED TO
BATTERY

SPECIFIED
CONDITION

Supplied

1-3

4-5

Not supplied

-

1-3

AC001335

HORN RELAY

THEFT-
ALARM
HORN
RELAY

BATTERY

AB

AC002920AB

1

8

7

6

5

4

3

2

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-86

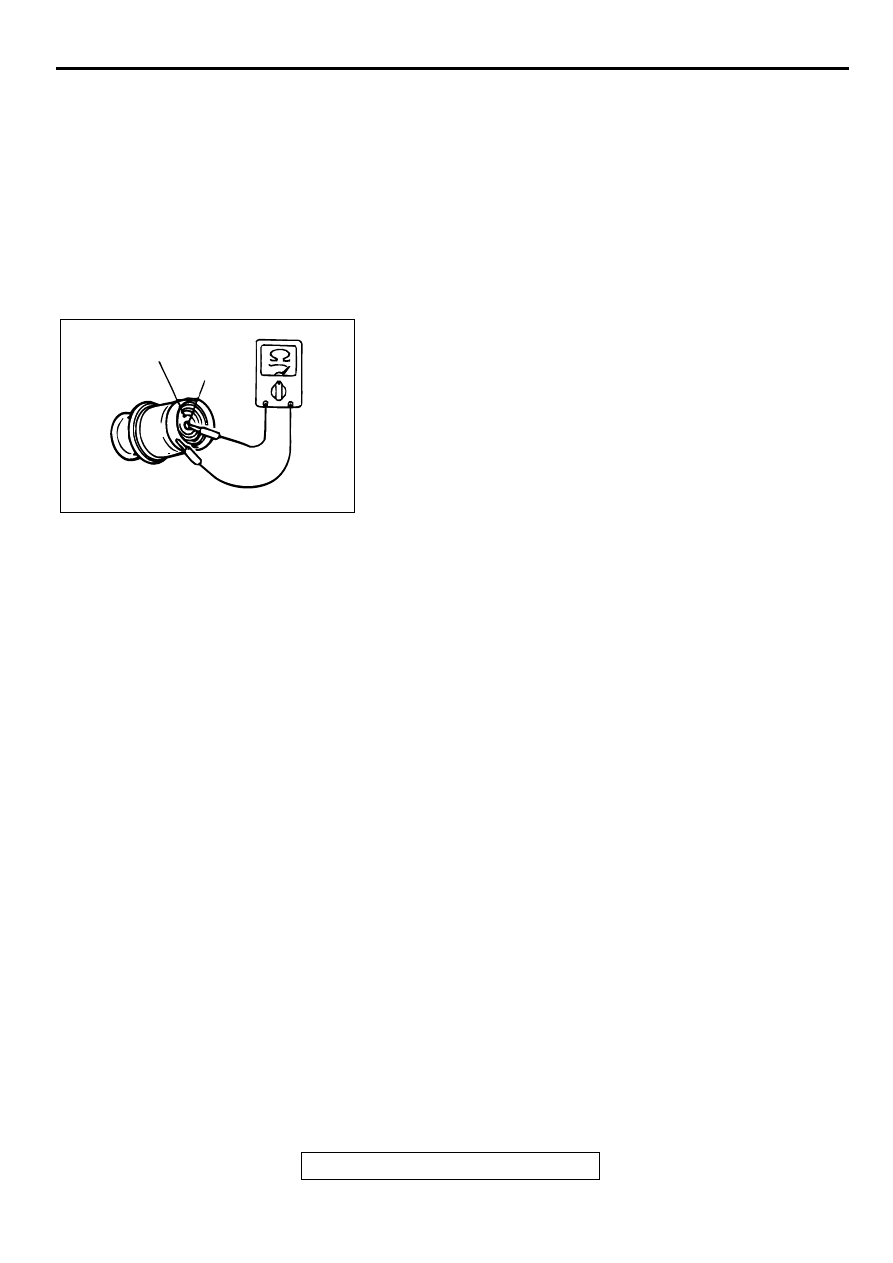

CIGARETTE LIGHTER INSPECTION

M1543005700123

•

Take out the plug, and check for a worn edge on the
element spot connection, and for shreds of tobacco or other
material on the element.

•

Using an ohmmeter, check that the element resistance
value is 1.7 ohms.

RA D IO  W ITH  TAPE PLAYER A N D  C D  PLAYER

GENERAL DESCRIPTION

M1544000100033

Anti-theft system

After the power supply to the radio, tape player and
CD player has been interrupted for one hour or more,
the anti-theft system will prevent the radio, tape
player and CD player from working, even if the power
supply is restored.

RADIO WITH TAPE PLAYER AND CD PLAYER,SPEAKER AND ANTENNA
DIAGNOSIS

INTRODUCTION TO AUDIO SYSTEM DIAGNOSIS

M1544004700059

The diagnosis for symptoms such as noise being
emitted, no sound being played, or sound coming
only out of one side while listening to the audio
system or tape is provided.

AUDIO SYSTEM DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1544004800119

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find
audio system fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

CIGARETTE LIGHTER REMOVAL
STEPS

•

SHIFT LEVER PANEL ASSEMBLY
(REFER TO GROUP 52A, FLOOR
CONSOLE

P.52A-11

.)

1.

CENTER LOWER PANEL

2

.

PLUG

3.

FIXING RING

4.

CASE

5.

CIGARETTE LIGHTER SOCKET

ACCESSORY SOCKET REMOVAL
STEPS

•

SHIFT LEVER PANEL ASSEMBLY
(REFER TO GROUP 52A, FLOOR
CONSOLE

P.52A-11

.)

1.

CENTER LOWER PANEL ASSEMBLY

6.

NUT

7.

CASE

8.

ACCESSORY SOCKET

ACX01832 AB

ELEMENT

SPOT

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-87

TROUBLE SYMPTOM CHART

M1544004900116

SYMPTOMS

INSPECTION
PROCEDURE

REFERENCE PAGE

When power switch is turned "ON," no power is available

1

P.54A-89

No sound. <vehicles with seven speakers>

2

P.54A-93

No sound from one speaker.

3

P.54A-97

Sound volume is not changed if the vehicle speed is changed. 4

P.54A-123

Noise

Noise appears at certain
places when traveling (AM).

5

P.54A-127

Noise appears at certain
places when traveling (FM).

6

P.54A-127

Mixed with noise, only at night
(AM).

7

P.54A-128

Broadcasts can be heard but
both AM and FM have a lot of
noise.

8

P.54A-129

There is more noise on either
AM or FM.

9

P.54A-129

There is noise when starting
the engine.

10

P.54A-130

Some noise appears when
there is vibration or shocks
during traveling.

11

P.54A-132

Noise sometimes appears on
FM during traveling.

12

P.54A-132

Ever-present noise.

13

P.54A-134

Radio

There is noise but no
reception for both AM and FM
or no sound from AM, or no
sound from FM.

14

P.54A-134

Poor reception.

15

P.54A-134

Distortion on AM or on both
AM and FM.

16

P.54A-135

Distortion on FM only.

17

P.54A-136

Using the auto select function,
too few automatic stations are
selected.

18

P.54A-136

Preset stations are erased.

19

P.54A-137

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-88

Tape player

Cassette tape can not be
inserted.

20

P.54A-141

Sound quality is poor, or
sound is weak.

21

P.54A-141

Cassette tape can not be
ejected.

22

P.54A-141

Uneven revolution. tape speed
is fast or slow.

23

P.54A-142

Automatic search does not
work.

24

P.54A-142

Malfunction of the auto
reverse.

25

P.54A-143

Tape gets caught in
mechanism.

26

P.54A-143

CD player, CD auto changer

CD can not be inserted.

27

P.54A-144

No sound (CD only).

28

P.54A-145

CD sound skips.

29

P.54A-145

Sound quality is poor.

30

P.54A-145

CD cannot be ejected.

31

P.54A-146

SYMPTOMS

INSPECTION
PROCEDURE

REFERENCE PAGE
