51-1

GROUP 51

EXTERIOR

CONTENTS

FRONT BUMPER ASSEMBLY . . . . .

51-2

SPECIAL TOOL  . . . . . . . . . . . . . . . . . . . . .

51-2

REMOVAL AND INSTALLATION . . . . . . . .

51-2

DISASSEMBLY AND ASSEMBLY . . . . . . .

51-3

REAR BUMPER ASSEMBLY  . . . . . .

51-4

SPECIAL TOOL  . . . . . . . . . . . . . . . . . . . . .

51-4

REMOVAL AND INSTALLATION . . . . . . . .

51-4

 DISASSEMBLY AND ASSEMBLY. . . . . . .

51-5

GRILLES AND GARNISHES . . . . . . .

51-6

SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . .

51-6

REMOVAL AND INSTALLATION . . . . . . . .

51-7

REAR SPOILER. . . . . . . . . . . . . . . . .

51-11

REMOVAL AND INSTALLATION . . . . . . . .

51-11

WINDSHIELD WIPER AND WASHER

51-11

GENERAL DESCRIPTION  . . . . . . . . . . . . .

51-11

WINDSHIELD WIPER AND WASHER DIAGNOSIS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

51-12

REMOVAL AND INSTALLATION  . . . . . . . .

51-12

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

51-14

MARK . . . . . . . . . . . . . . . . . . . . . . . . .

51-15

REMOVAL AND INSTALLATION  . . . . . . . .

51-15

DOOR MIRROR  . . . . . . . . . . . . . . . . .

51-18

SPECIAL TOOL. . . . . . . . . . . . . . . . . . . . . .

51-18

REMOVAL AND INSTALLATION  . . . . . . . .

51-18

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

51-19

SPECIFICATIONS  . . . . . . . . . . . . . . .

51-20

FASTENER TIGHTENING SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

51-20

SERVICE SPECIFICATIONS  . . . . . . . . . . .

51-20

 ADHESIVES . . . . . . . . . . . . . . . . . . . . . . . .

51-20

FRONT BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-2

.

FR O N T B U M PER  ASSEM B LY

SPECIAL TOOL

M1511000600337

REMOVAL AND INSTALLATION

M1511001400109

Required Special Tool:

•

MB990784: Ornament Remover

TOOL

TOOL NUMBER AND NAME REPLACED BY MILLER

TOOL NUMBER

APPLICATION

MB990784 Ornament
remover

General service tool

Removal of clip

MB990784

Pre-removal and Post-installation Operation

•

Splash Shield Removal and Installation (Refer to GROUP
42,Fender

P.42-7

.)

•

Radiator Grille Removal and Installation (Refer to

P.51-7

.)

AC000651

SECTION A – A

SECTION B – B

1

2

4

A

A

B

B

CLIP

PIN

CLIP

4

4

AB

REMOVAL STEPS
1. FOG LIGHT HOLE COVER
2. FRONT FOG LIGHT ASSEMBLY
3. BOLT
4. FRONT BUMPER ASSEMBLY

FRONT BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-3

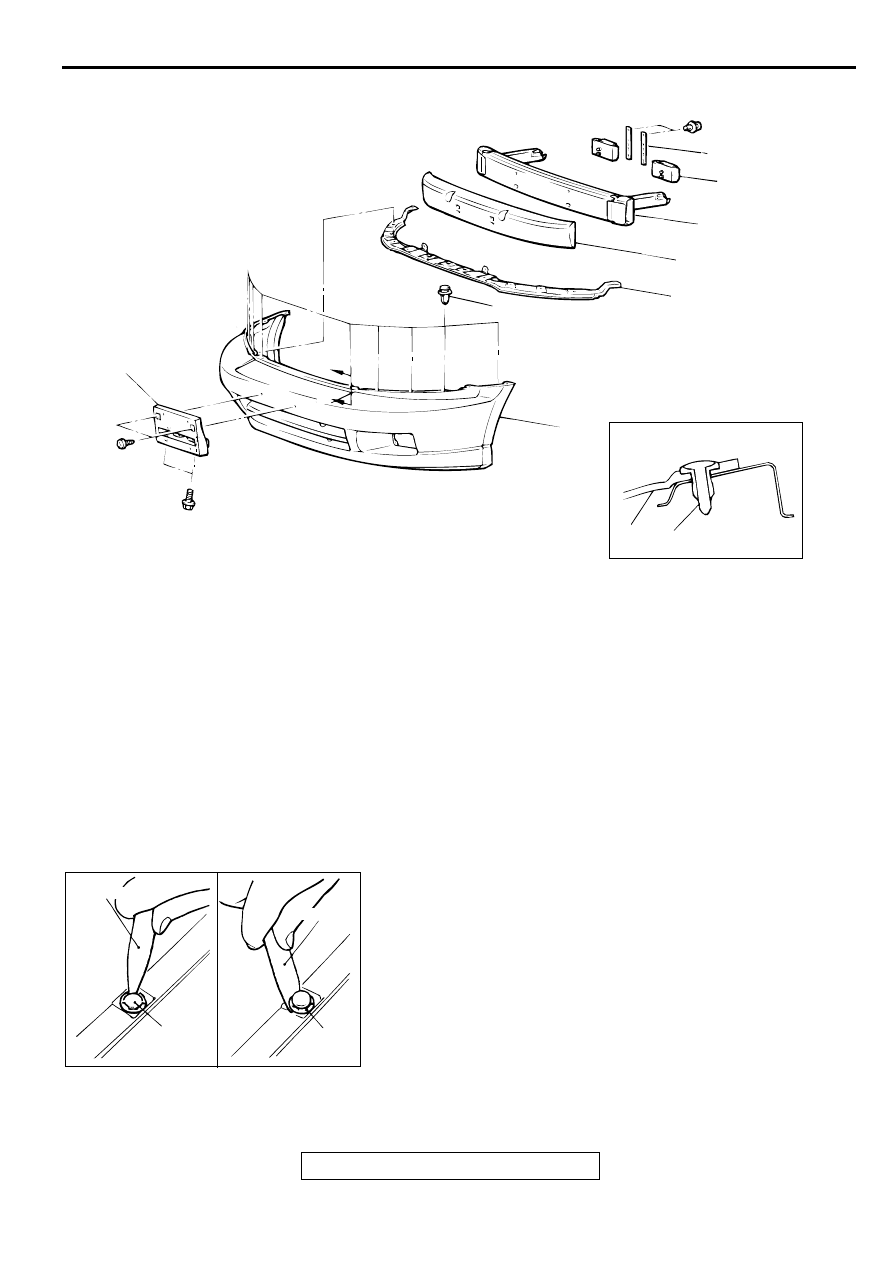

DISASSEMBLY AND ASSEMBLY

M1511001600103

Required Special Tool:

•

MB990784: Ornament Remover

DISASSEMBLY SERVICE POINT

<<A>> CLIP REMOVAL
1. Use special tool MB990784 to pull up the center pin in the

clip.

2. Remove the clip.

AC000652

1

2

3

4

5

6

7

8

A

A

SECTION A – A

CLIP

5

AB

DISASSEMBLY STEPS
1. LICENSE PLATE GARNISH
2. REAR PLATE REINFORCEMENT

ASSEMBLY

<<A>>

3. CLIP
4. FRONT BUMPER UPPER

REINFORCEMENT

5. FRONT BUMPER FACE
6. FRONT BUMPER CORE

7. FRONT BUMPER

REINFORCEMENT

8. DYNAMIC DAMPER

DISASSEMBLY STEPS (Continued)

ACX00420AB

PIN

CLIP

MB990784

MB990784

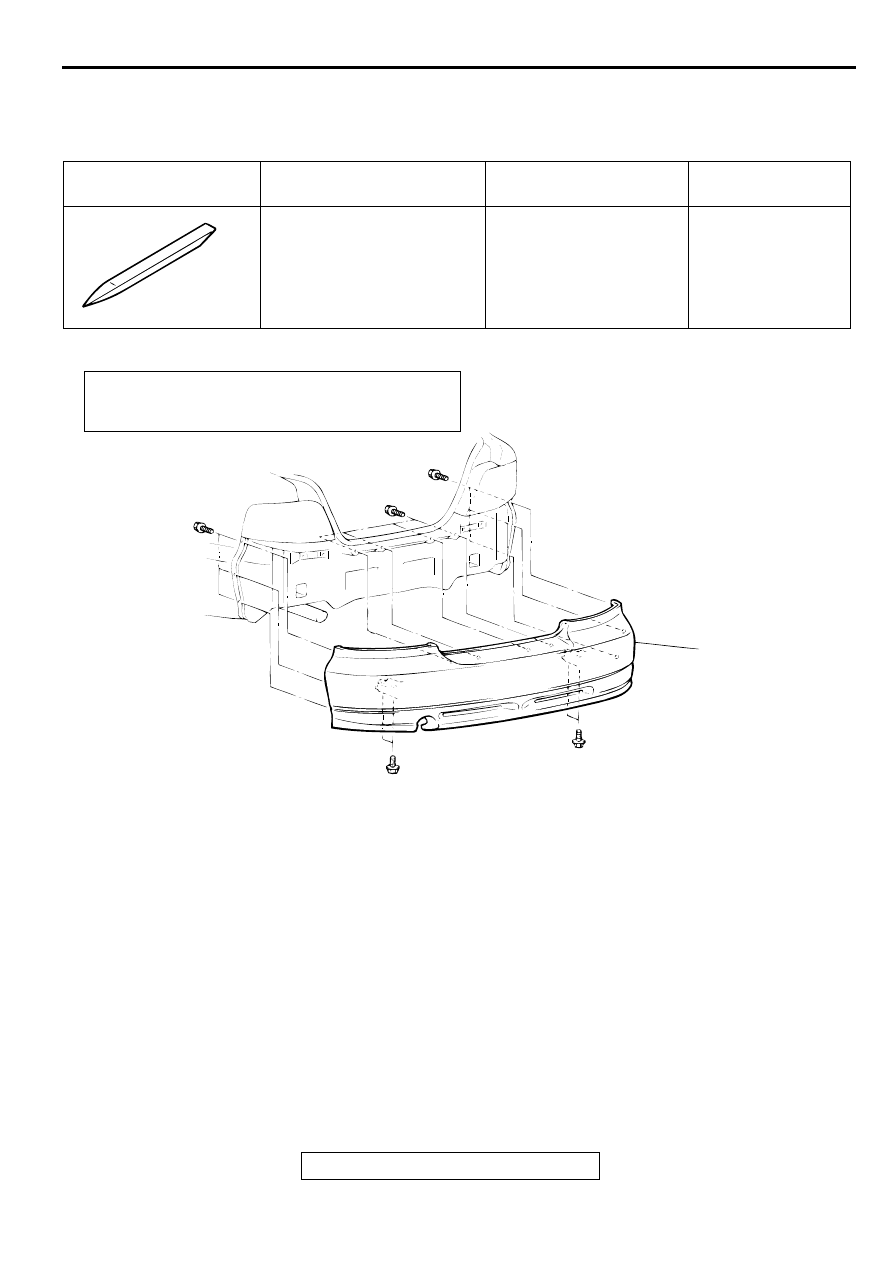

REAR BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-4

R EA R  B U M PER  A SSEM B LY

SPECIAL TOOL

M1511000600359

REMOVAL AND INSTALLATION

M1511001900096

Required Special Tool:

•

MB990784: Ornament Remover

TOOL

TOOL NUMBER AND NAME REPLACED BY MILLER

TOOL NUMBER

APPLICATION

MB990784 Ornament
remover

General service tool

Removal of clip

MB990784

Pre-removal and Post-installation Operation

•

Trunk Trim Assembly, Rear End Trim Cover Removal and
Installation (Refer to GROUP 52A, Trims

P.52A-12

.)

AC000653AB

REAR BUMPER

ASSEMBLY
