STEP 5. Check the harness wires between power window
main switch connector E-16 and rear power window sub-
switch <RH> connector E-09.
Q: Are there any damaged wires between power window

main switch connector E-16 and rear power window
sub-switch <RH> connector E-09?
YES : Repair them, then go to Step 6.
NO :  Go to Step 6.

AC000570

CONNECTOR: E-16

AC

AC000576

CONNECTOR: E-09

AE

DOOR

TSB Revision

BODY

42-36

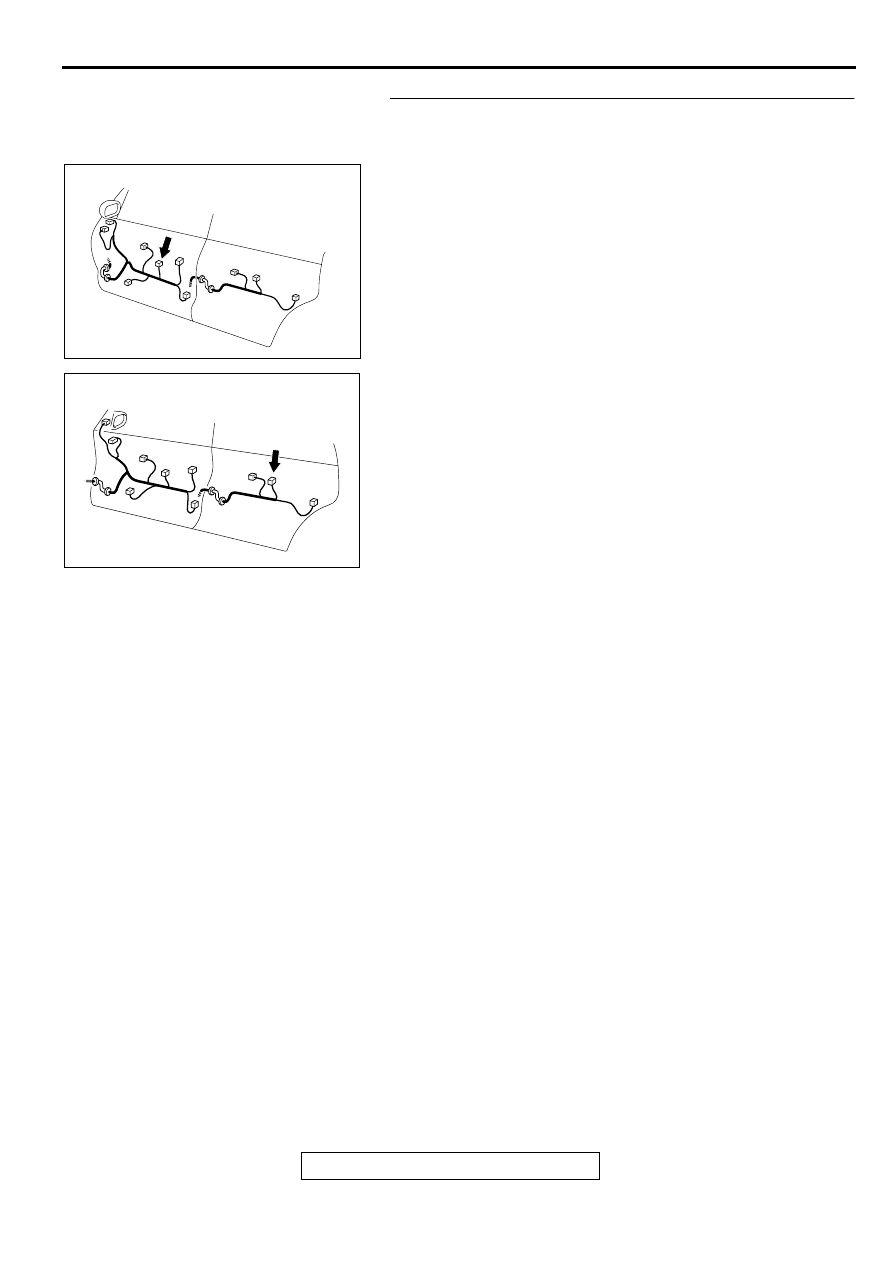

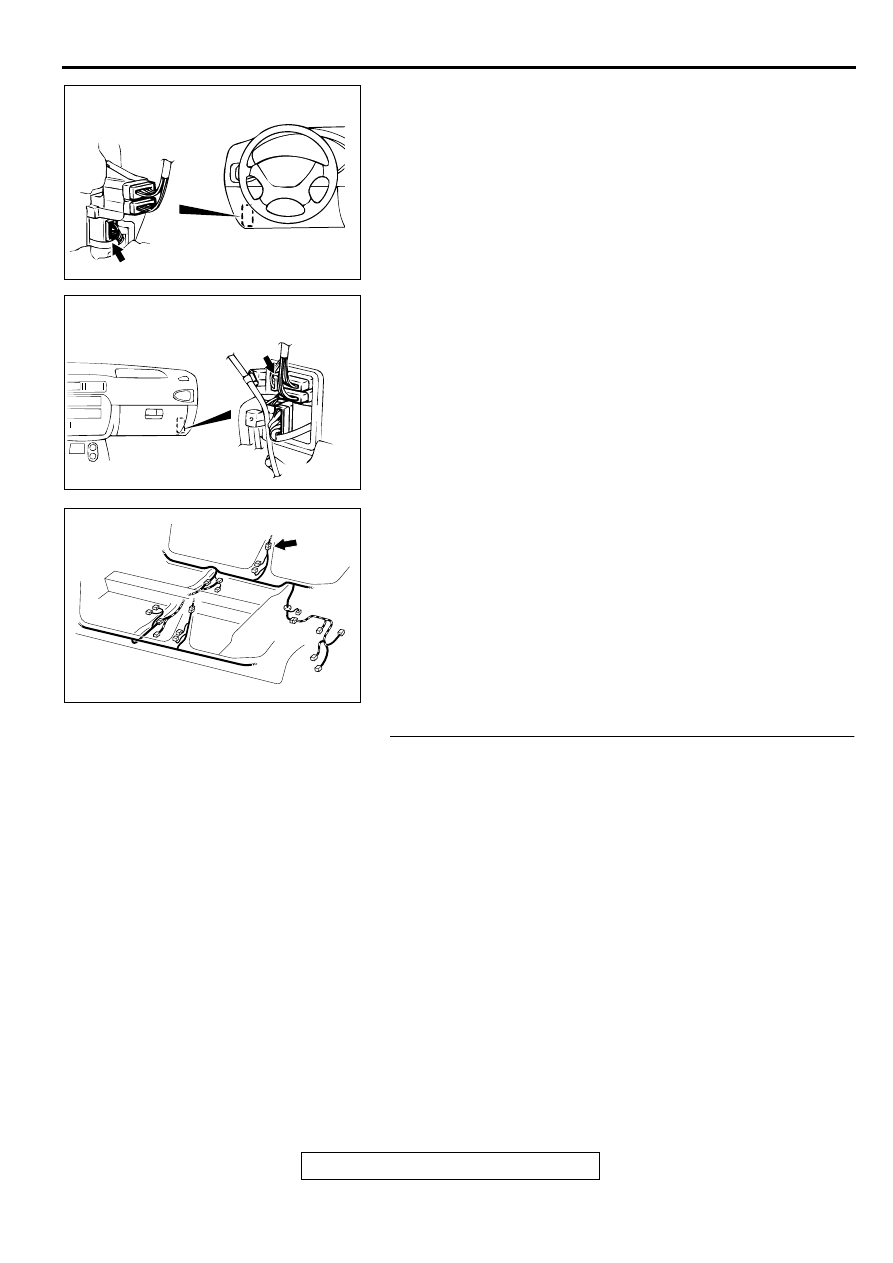

NOTE: After inspecting intermediate connector C-68, C-70 or
D-07, inspect the wire. If intermediate connector C-68, C-70 or
D-07 is damaged, repair or replace it. Refer to GROUP 00E

P.00E-2

, Harness Connector Inspection. Then go to Step 6.

STEP 6. Check symptoms

Q: Does the rear door window <RH> open and close

normally?
YES : This diagnosis is complete.
NO :  Return to Step 1.

AC003079AG

CONNECTOR
BLOCK (LH)

CONNECTOR: C-68

AC000564

CONNECTOR: C-70

CONNECTOR BLOCK (RH)

AB

AC000581AC

CONNECTOR: D-07

DOOR

TSB Revision

BODY

42-37

INSPECTION PROCEDURE 5: Some door windows do not open or close using the power window sub
switch (on passenger's door). (However, they open or close when the power window main switch is
used.)

AC000584AB

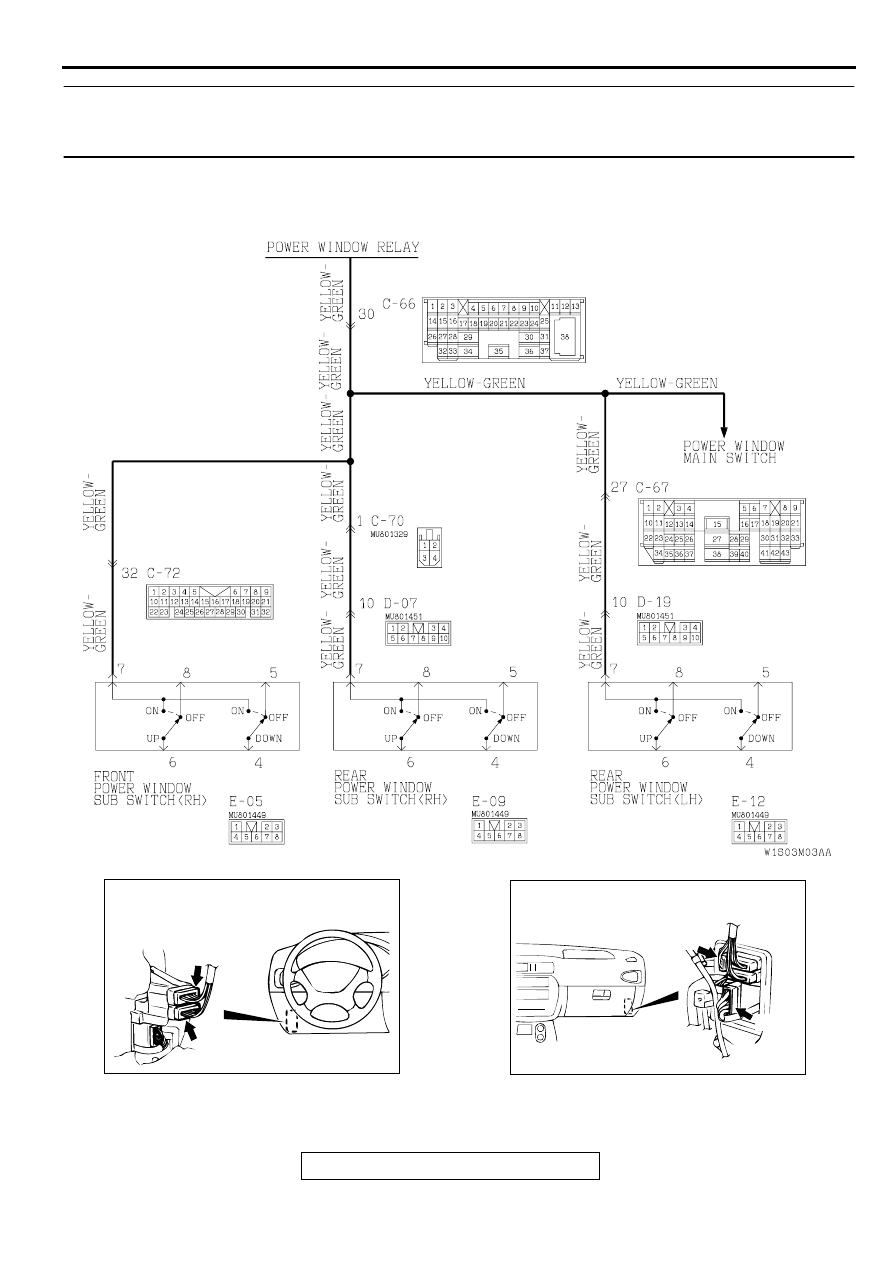

Power Window Sub Switch Power Supply

AC000561

CONNECTORS: C-66, C-67

C-66

C-67

AB

CONNECTOR

BLOCK (LH)

AC000568

C-70

C-72

CONNECTOR BLOCK (RH)

CONNECTORS: C-70, C-72

AB

DOOR

TSB Revision

BODY

42-38

CIRCUIT OPERATION

•

Power is supplied to the power window sub-
switch from the power window relay.

TECHNICAL DESCRIPTION (COMMENT)

•

The cause may be a malfunction of the power
window sub-switch power supply circuit.

TROUBLESHOOTING HINTS

•

Malfunction of the front power window sub-switch
<RH>

•

Malfunction of the rear power window sub-switch
<LH>

•

Malfunction of the rear power window sub-switch
<RH>

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tool:

•

MB991223: Harness Set

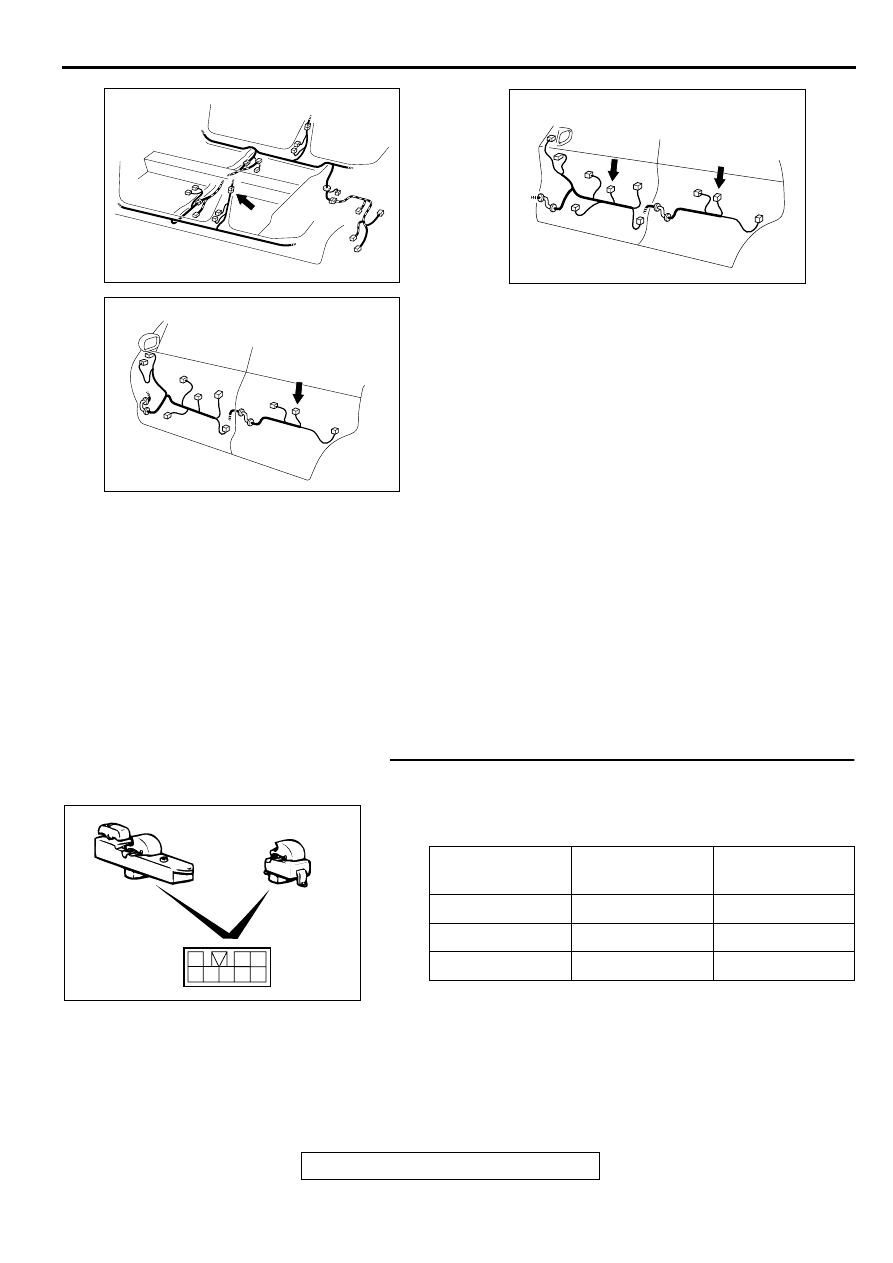

STEP 1. Check the power window sub-switch continuity.
(1)  Remove the power window sub-switch. (Refer to

P.42-54

.)

(2) Check the continuity when the power window sub-switch is

turned to the UP position or DOWN position.

Q: Is the power window sub-switch damaged?

YES : Replace it, then go to Step 3.
NO :  Go to Step 2.

AC000581

CONNECTOR: D-19

AB

AC000570

E-12

CONNECTOR: E-12

AG

AC000576

CONNECTORS: E-05, E-09

AF

E-09

E-05

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

UP

4

−

 5, 6

−

 7

Continuity

OFF

4

−

 5, 6

−

 8

Continuity

DOWN

6

−

 8, 4

−

 7

Continuity

AC000585

1

2 3

4 5 6 7 8

<FRONT>

<REAR>

AB
