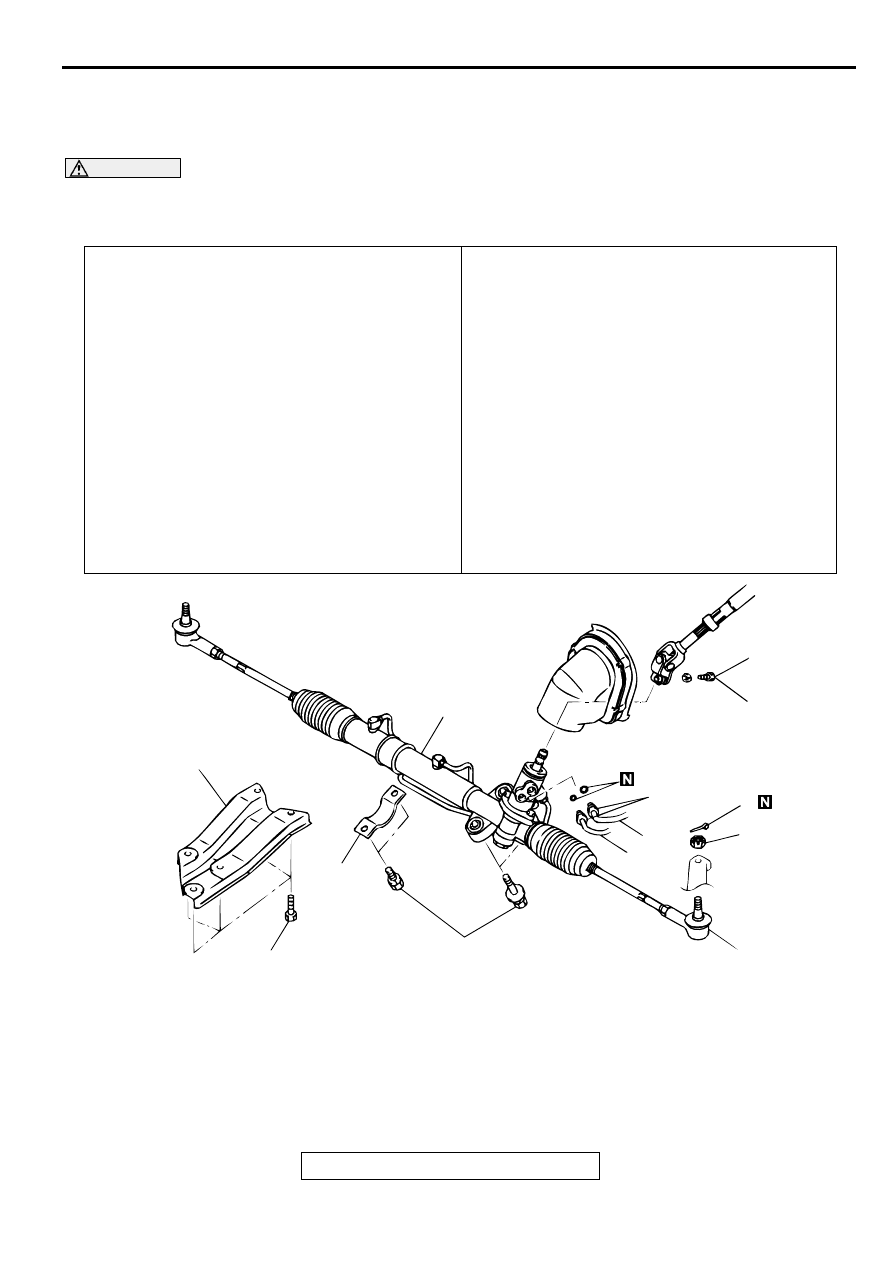

POWER STEERING GEAR BOX ASSEMBLY

TSB Revision

POWER STEERING

37A-23

PO W ER STEERIN G  G EA R  B O X A SSEM B LY

REMOVAL AND INSTALLATION

M1372003900053

WARNING

Before removing the steering gear box, refer to GROUP 52B. Center the front wheels. Failure
to do so may damage the SRS clock spring and render the SRS system inoperative, risking
serious injury.

Pre-removal Operation

•

Power Steering Fluid Draining (Refer to

P.37A-16

.)

•

Center Member Removal (Refer to GROUP 32, Engine
Roll Stopper, Centermember

P.32-9

.)

•

Front Exhaust Pipe Removal (2.4L Engine: Refer to
GROUP 15, Exhaust Pipe and Main Muffler

P.15-18

, 3.0L

Engine: Refer to GROUP 15, Exhaust Pipe and Main Muf-
fler

P.15-19

.)

•

Stabilizer Bar Removal <2.4L Engine> (Refer to GROUP
33A, Stabilizer Bar

P.33A-15

.)

•

Clock Spring Removal (Refer to GROUP 52B, Air Bag
Module and Clock Spring

P.52B-67

.)

Post-installation Operation

•

Check the Dust Cover for Cracks or Damage by Pushing
it with Finger.

•

Stabilizer Bar Installation <2.4L Engine> (Refer to
GROUP 33A, Stabilizer Bar

P.33A-15

.)

•

Front Exhaust Pipe Installation (2.4L Engine: Refer to
GROUP 15, Exhaust Pipe and Main Muffler

P.15-18

, 3.0L

Engine: Refer to GROUP 15, Exhaust Pipe and Main Muf-
fler

P.15-19

.)

•

Center Member Installation (Refer to GROUP 32, Engine
Roll Stopper, Centermember

P.32-9

.)

•

Power Steering Fluid Supplying (Refer to

P.37A-16

.)

•

Power Steering Fluid Line Bleeding (Refer to

P.37A-16

.)

•

Clock Spring Installation (Refer to GROUP 52B, Air Bag
Module and Clock Spring

P.52B-67

.)

•

Checking Steering Wheel Position with Wheels Straight
Ahead.

•

Front Wheel Alignment Adjustment (Refer to GROUP
33A, On-vehicle Service

−

 Front Wheel Alignment Check

and Adjustment

P.33A-5

.)

AC000994 AC

1

8

7

6

5

4

3

2

18 N·m
13 ft-lb

15 N·m
11 ft-lb

24 - 33 N·m
17 - 25 ft-lb

74 N·m
55 ft-lb

69 N·m
51 ft-lb

<2.4L ENGINE>

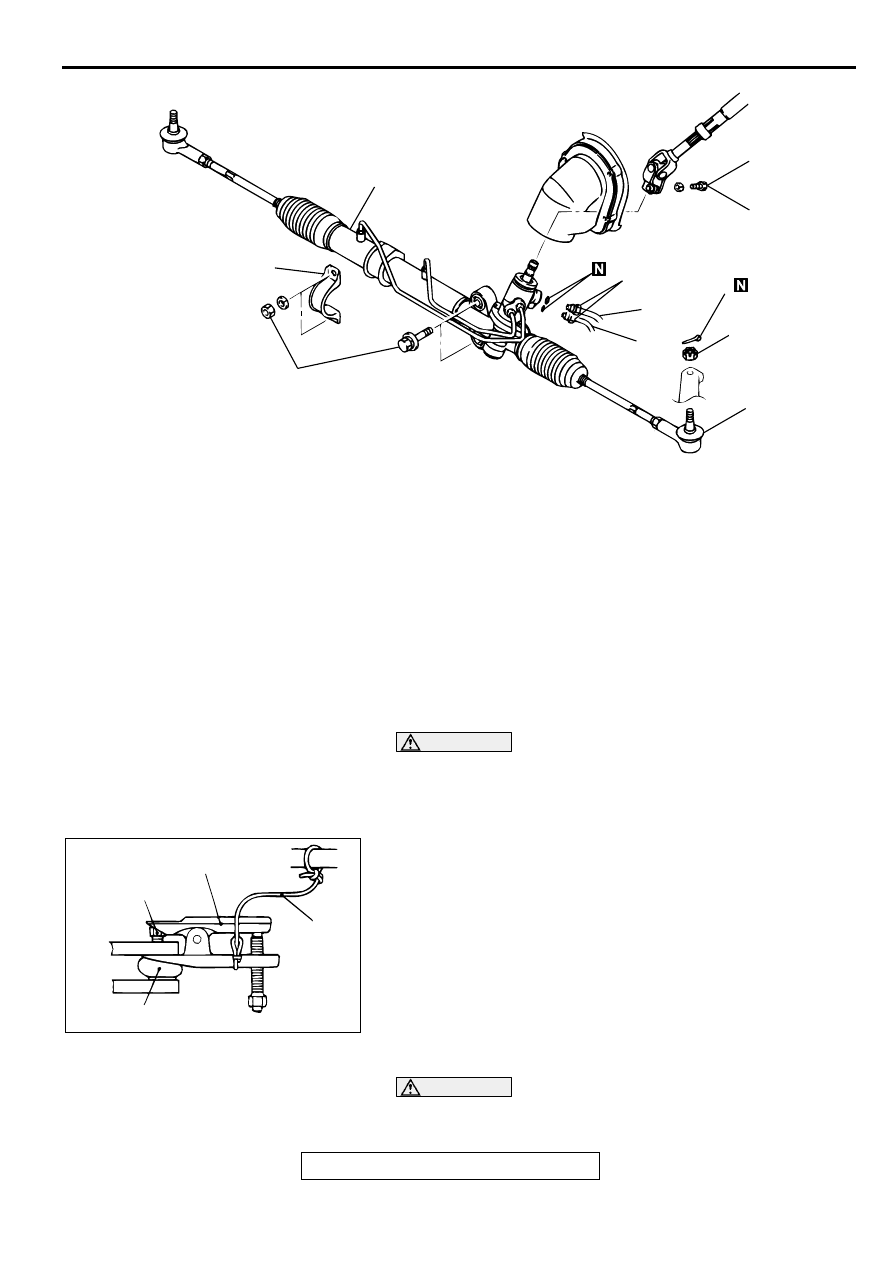

POWER STEERING GEAR BOX ASSEMBLY

TSB Revision

POWER STEERING

37A-24

Required Special Tools:

•

MB990228 or MB991006: Preload Socket

•

MB991113 or MB990635: Steering Linkage Puller

REMOVAL SERVICE POINTS

<<A>>TIE ROD END DISCONNECTION

CAUTION

•

Loosen the nut from the ball joint instead of removing
it.

•

Hang special tool MB991113 or MB990635 with ropes to
prevent it from falling.

Use special tool MB991113 or MB990635 to disconnect the ball
joint.

<<B>> GEAR BOX ASSEMBLY REMOVAL

CAUTION

Be sure not to damage the bellows and the tie rod end dust
cover when removing the gear box assembly.

AC003541AB

1

8

7

6

5

4

3

18 N·m
13 ft-lb

15 N·m
11 ft-lb

69 N·m
51 ft-lb

<3.0L ENGINE>

24 - 33 N·m
17 - 25 ft-lb

REMOVAL STEPS

1.

STEERING SHAFT ASSEMBLY AND
GEAR BOX CONNECTING BOLT

2.

STAY <2.4L ENGINE>

3.

COTTER PIN

<<A>>

4.

TIE ROD END AND KNUCKLE CON-
NECTION

>>B<<

5.

RETURN HOSE CONNECTION

>>A<<

6.

PRESSURE TUBE ASSEMBLY CON-
NECTION

7.

CYLINDER  CLAMP

<<B>>

8.

GEAR BOX ASSEMBLY

REMOVAL STEPS (Continued)

ACX01123AB

NUT

BALL JOINT

CORD

MB991113 OR MB990635

POWER STEERING GEAR BOX ASSEMBLY

TSB Revision

POWER STEERING

37A-25

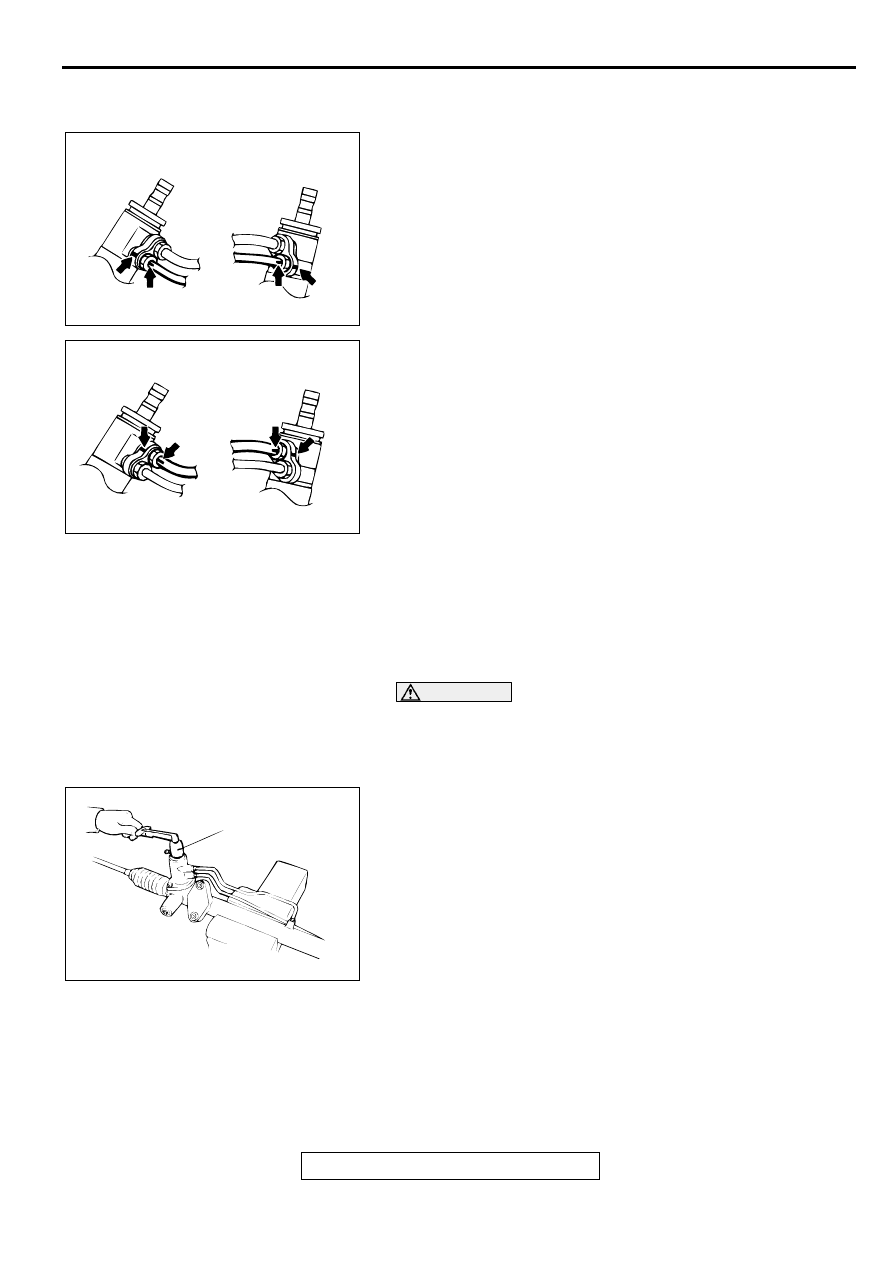

INSTALLATION SERVICE POINTS

>>A<< PRESSURE TUBE ASSEMBLY INSTALLATION
Align the marks on the pressure tube assembly and steering
gear box, and install the pressure tube assembly.

>>B<< RETURN HOSE ASSEMBLY INSTALLATION
Align the marks on the return hose assembly and steering gear
box, and install the return hose assembly.

STEERING GEAR SHAFT ASSEMBLY
INSPECTION

Gear Box Total Pinion Torque Check

M1372010300031

CAUTION

When holding the steering gear box assembly in a vice,
secure its mounting positions. If it is secured in any other
places, the gear housing may become deformed or
damaged.
Using special tool MB990228 or MB991006, rotate the pinion
gear at the rate of one rotation in approximately 4 to 6 seconds
to check the total pinion torque.

Standard value: 0.8

−−−−

 1.9 N

⋅⋅⋅⋅

m (6.9

−−−−

 16.5 in-lb)

[Change in torque: 0.7 N

⋅⋅⋅⋅

m (6.1 in-lb) or less]

NOTE: When measuring, remove the bellows from the rack
housing.
Measure the pinion torque through the whole stroke of the rack.
If the measured value is not within the standard range, first
adjust the rack support cover, and then check the total pinion
torque again.
If the total pinion torque cannot be adjusted to within the
standard range by adjusting the rack support cover, check the
rack support cover, rack support spring, rack support and
replace any parts if necessary.

AC001021

<3.0L ENGINE>

AB

<2.4L ENGINE>

AC001022

<3.0L ENGINE>

AB

<2.4L ENGINE>

AC000996 AB

MB990228
OR
MB991006

POWER STEERING GEAR BOX ASSEMBLY

TSB Revision

POWER STEERING

37A-26

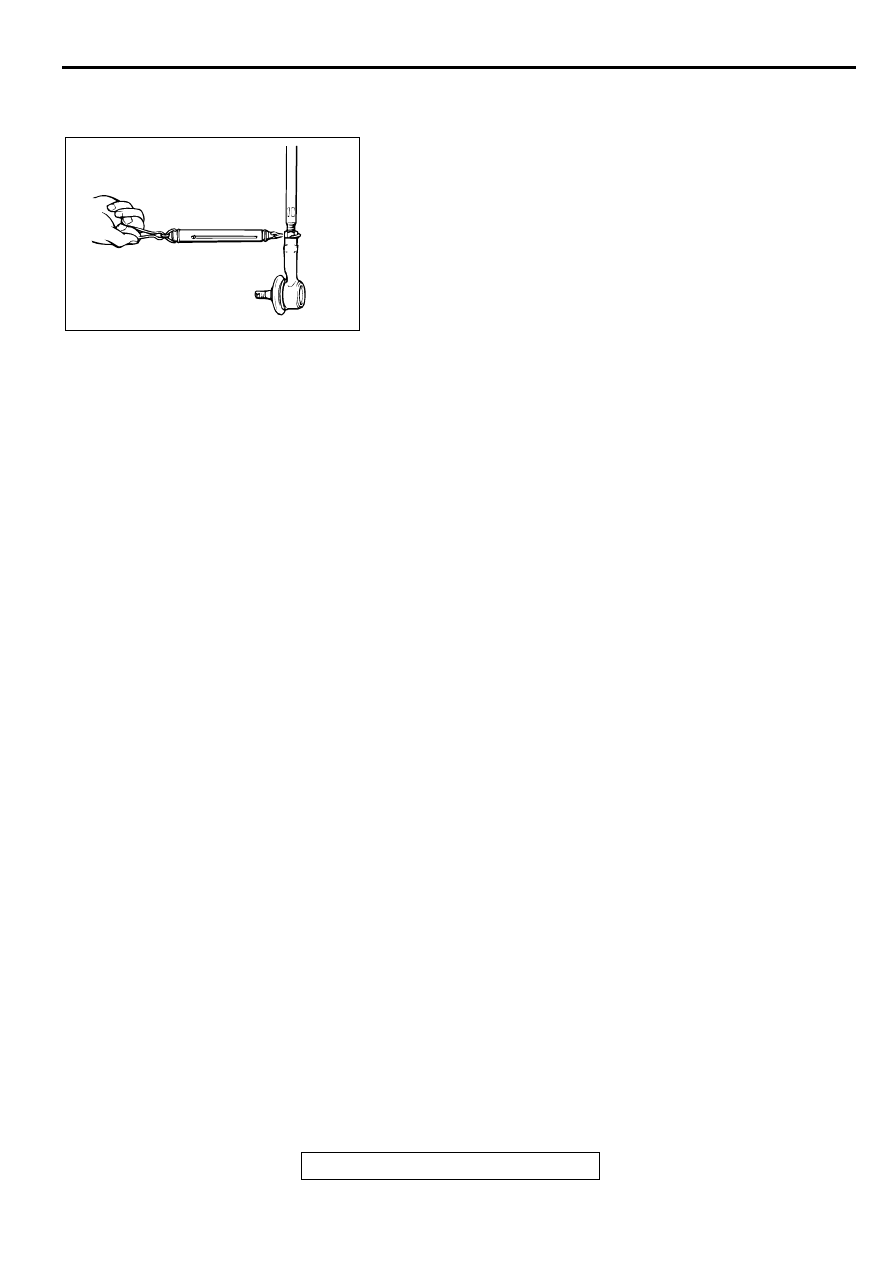

Tie Rod Swing Resistance Check

M1372010400038

1. Give 10 hard swings to the tie rod.
2. Measure the tie rod swing resistance with a spring balance.

Standard value: 4.0

−−−−

 18.6 N (17.8

−−−−

 82.7 lb) [1.0

−−−−

 4.9

N

⋅⋅⋅⋅

m (8.7

−−−−

 43.4 in-lb)]

3. If the measured value exceeds the standard value, replace

tie rod.

4. If the measured value is below the standard value, the tie

rod can be re-used if it swings smoothly without excessive
play.

Tie Rod End Ball Joint Dust Cover Check

M1372010500035

1. Check the dust cover for cracks or damage by pushing it

with your finger.

2. If the dust cover is cracked or damaged, replace the tie rod

end. (Refer to

P.37A-27

.)

NOTE: Cracks or damage of the dust cover may damage
the ball joint. If it is damaged during service work, replace
the dust cover. (Refer to

P.37A-37

.)

AC000997
