FRONT AXLE HUB ASSEMBLY

TSB Revision

FRONT AXLE

26-9

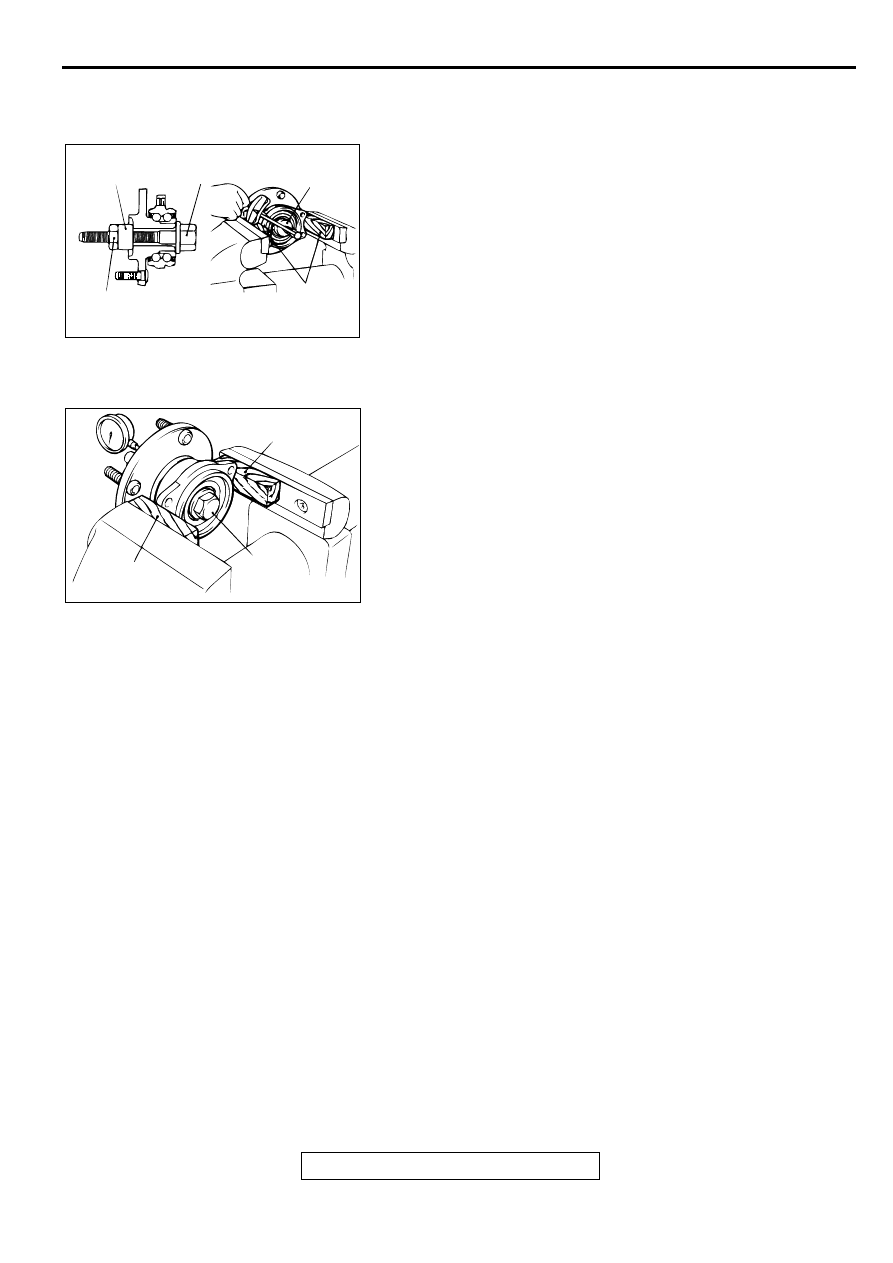

INSPECTION

M1261001800071

WHEEL BEARING BREAKAWAY TORQUE CHECK

1. Install special tools MB990998 and MB990326 to the front

hub assembly and tighten the nut to the specified torque.

Tightening torque: 196

−−−−

 255 N

⋅⋅⋅⋅

m (145

−−−−

 188 ft-lb)

2. Measure the wheel bearing breakaway torque with special

tools.

Limit: 1.0 N

⋅⋅⋅⋅

m (9 in-lb) or less

3. Wheel bearing breakaway torque must be under the limit

value and there should be no roughness when rotating the
hub.

WHEEL BEARING PLAY CHECK

M1261001100050

1. Install the special tool MB991017 to the front hub assembly

and tighten the nut to the specified torque.

Tightening torque: 196

−−−−

 255 N

⋅⋅⋅⋅

m (145

−−−−

188 ft-lb)

2. Measure the play in the hub axial direction.

Limit: 0.05 mm (0.002 inch)

3. If the play exceeds the limit, replace the front hub assembly.

AC001152

MB990998

BOLT

MB990326

196 – 255 N·m
145 – 188 ft-lb

AC

WOOD
BLOCK

AC001153

WOOD
BLOCK

BOLT

AC

WOOD
BLOCK

KNUCKLE

TSB Revision

FRONT AXLE

26-10

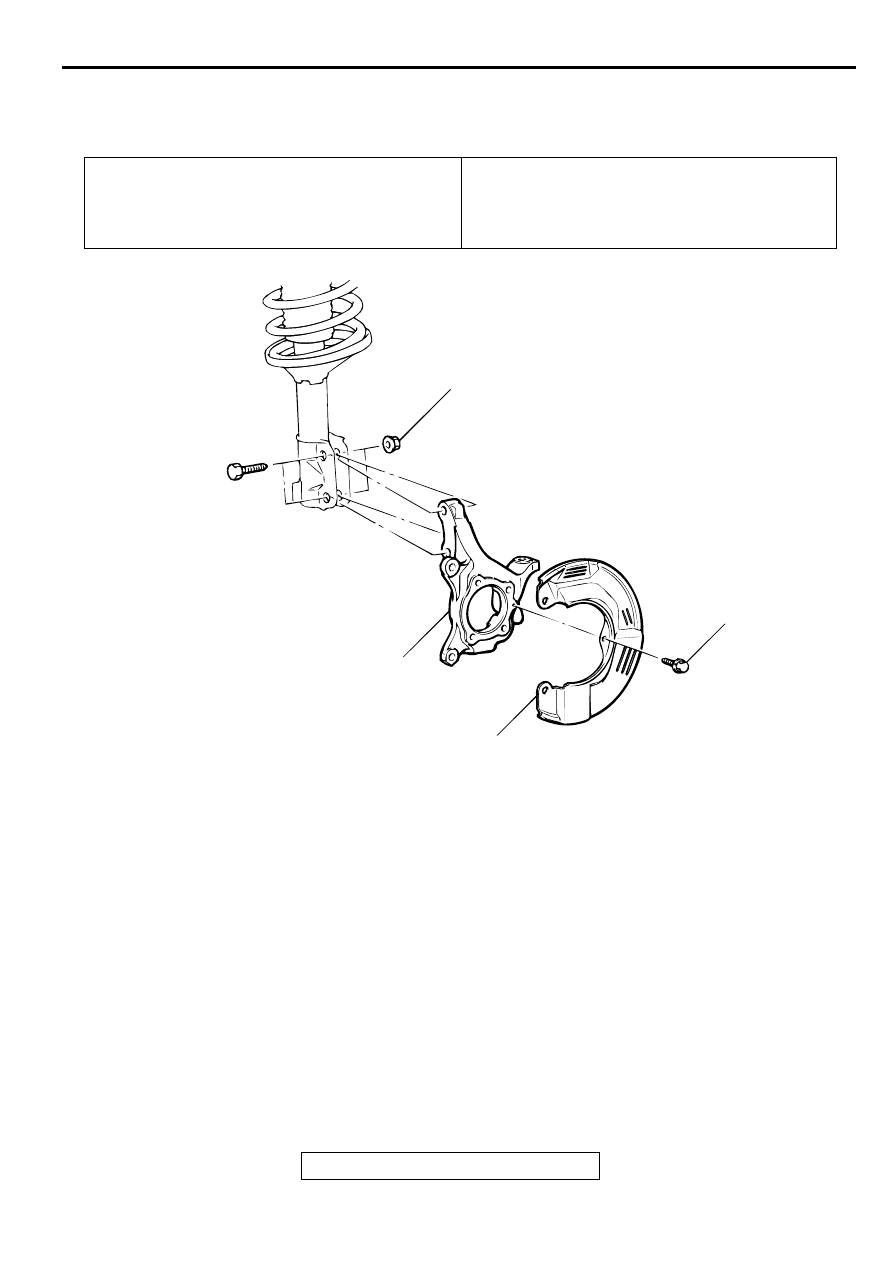

K N U C K LE

REMOVAL AND INSTALLATION

M1261002400054

INSPECTION

M1261002500040

Check the knuckle surface for galling and cracks.

Pre-removal Operation
Front Hub Assembly Removal (Refer to

P.26-7

.)

Post-installation Operation

•

Front Hub Assembly Installation (Refer to

P.26-7

.)

•

Wheel Alignment Check and Adjustment (Refer to
GROUP 33A, On-vehicle Service - Front Wheel
Alignment Check and Adjustment

P.33A-5

.)

AC001154

9  N·m
78 in-lb

2

1

AC

275 – 324 N·m
203 – 239 ft-lb

REMOVAL STEPS

1.

Dust shield

2.

Knuckle

DRIVE SHAFT ASSEMBLY

TSB Revision

FRONT AXLE

26-11

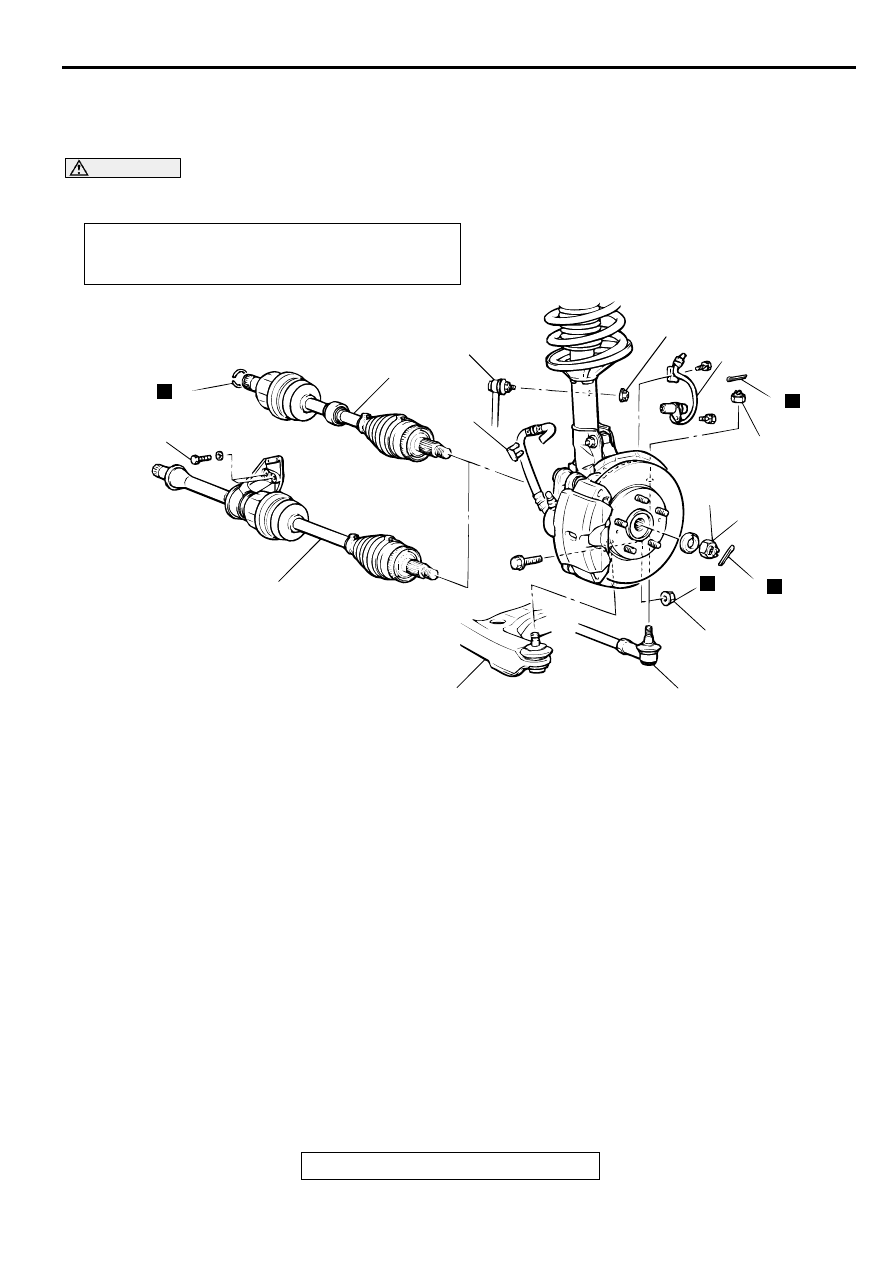

D R IVE SH A FT ASSEM BLY

REMOVAL AND INSTALLATION

M1261003500054

CAUTION

For vehicles with ABS, be careful when handling the projection at the tip of the speed sensor so as
not to damage it by striking against other parts.

Required Special Tools:

•

MB990242: Puller Bar

•

MB990767: End Yoke Holder

•

MB990998: Front Hub Remover and Installer

•

MB991345: Puller Body

Post-installation Operation
Press Dust Cover with a Finger to Check for Crack or
Damage in Ball Joint Dust Cover.

AC001155

N

11

40 N·m
30 ft-lb

<3.0L ENGINE-RH>

10

9

8

2

44 N·m
32 ft-lb

1

N

6

24 – 33 N·m
17 – 25 ft-lb

4

196 – 255 N·m
145 – 188 ft-lb

N

3

N

98 – 118 N·m
72 – 87 ft-lb

7

5

AC

<2.4L ENGINE, 3.0L ENGINE-LH>

REMOVAL STEPS

1.

SPEED SENSOR CABLE
CONNECTION <VEHICLES WITH
ABS>

2.

BRAKE HOSE CLIP

3.

COTTER PIN

<<A>>

>>B<<

4.

DRIVESHAFT NUT

<<B>>

5.

LOWER ARM BALL JOINT
CONNECTION

6.

COTTER PIN

<<B>>

7.

TIE ROD END CONNECTION

8.

STABILIZER LINK CONNECTION

<<C>>

>>A<<

9.

DRIVESHAFT

<<C>>

>>A<<

10. DRIVESHAFT AND INNER SHAFT
11. CIRCLIP

REMOVAL STEPS (Continued)

DRIVE SHAFT ASSEMBLY

TSB Revision

FRONT AXLE

26-12

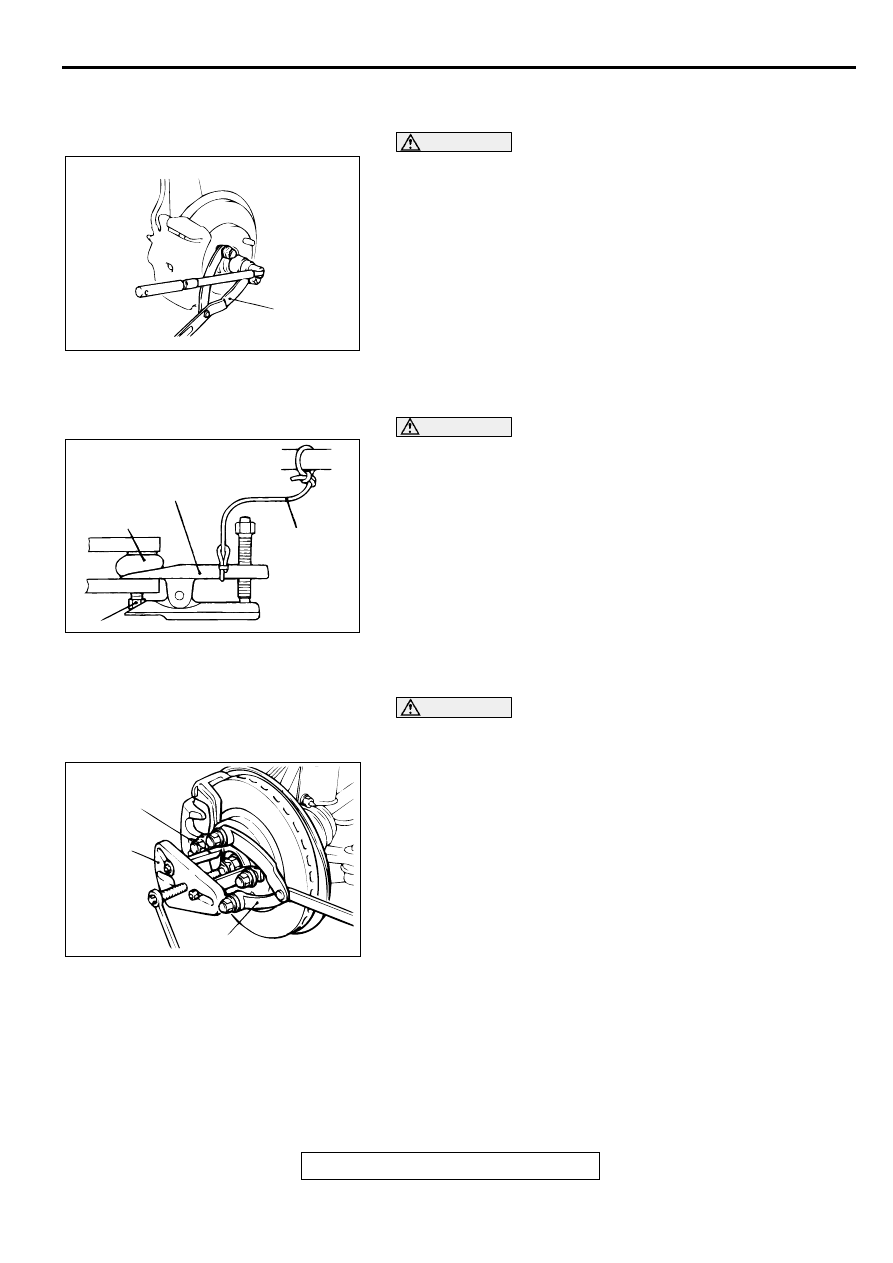

REMOVAL SERVICE POINTS

<<A>> DRIVE SHAFT NUT REMOVAL

CAUTION

Do not apply the vehicle weight to the wheel bearing while
loosening the driveshaft nut.

<<B>> LOWER ARM BALL JOINT/TIE ROD END
DISCONNECTION

WARNING

Support special tool MB991113 or MB990635 with a
cord, etc. to prevent it from coming off.

Use special tool MB991113 or MB990635 to disconnect the tie
rod from the knuckle.

NOTE: Only loosen the mounting nut, do not remove it from the
ball joint.

<<C>> DRIVESHAFT/DRIVESHAFT AND INNER SHAFT
REMOVAL

CAUTION

Do not damage the ABS rotor attached to the BJ outer race
<Vehicles with ABS>.
1. Use special tools MB991354, MB990242 and MB990767 to

push the driveshaft out from the hub.

AC001150AB

MB990767

ACX00715AC

BALL JOINT

CORD

NUT

MB991113 OR
MB990635

AC001156

MB990242
(THREE)

MB990767

AB

MB991354
