Mitsubishi Galant. Manual - part 463

TRANSAXLE

TSB Revision

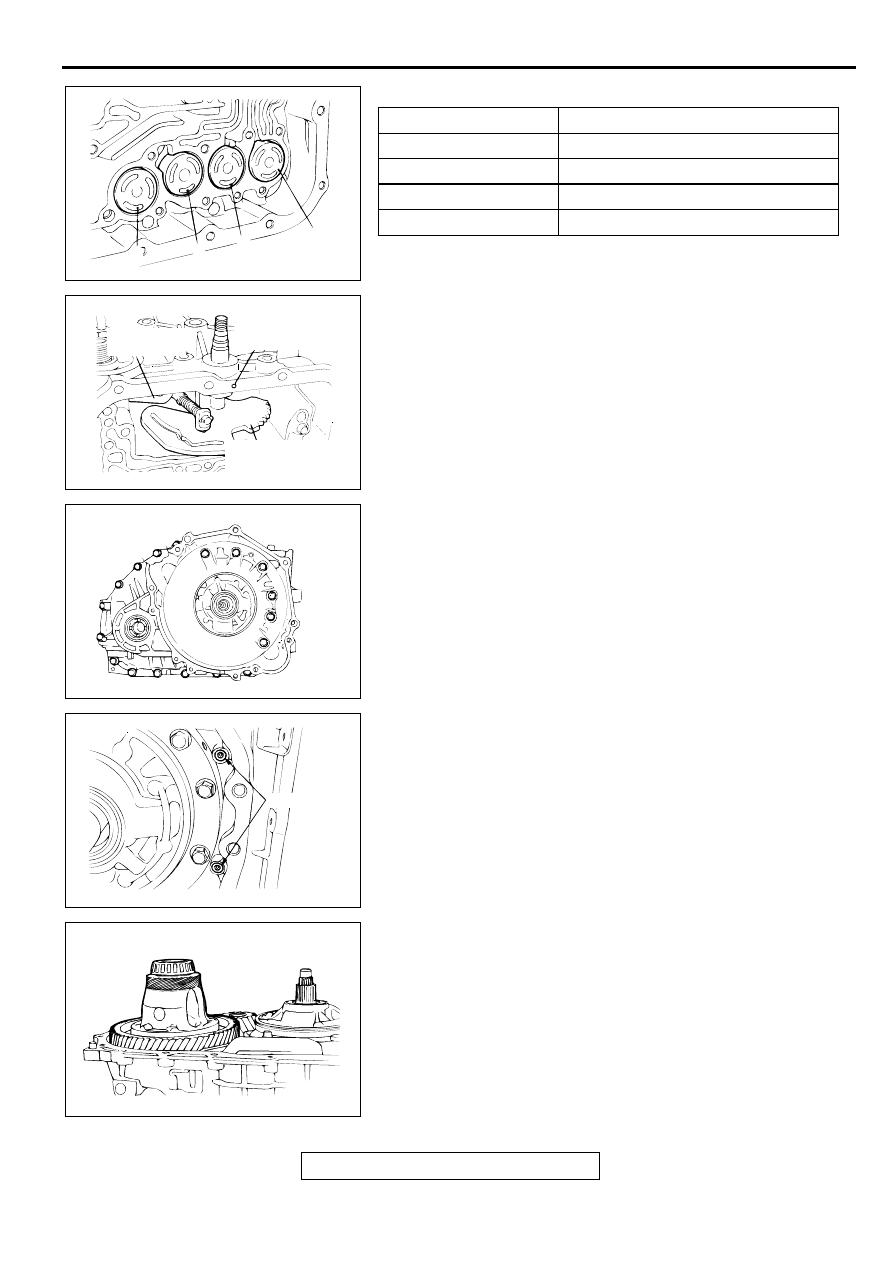

AUTOMATIC TRANSAXLE OVERHAUL

23B-21

16.Remove each accumulator piston and spring.

17.Remove the manual control lever shaft roller.

18.Remove the manual control lever shaft and the parking pawl

rod.

19.Remove the torque converter housing mounting bolts (18

pieces), and then remove the torque converter housing.

20.Remove the differential bearing outer race and spacer from

the torque converter housing.

21.Remove the O-rings (two pieces).

22.Remove the differential.

23.Remove the differential bearing outer race from the

transaxle case.

NUMBER

NAME

1

For low-reverse brake

2

For underdrive clutch

3

For second brake

4

For overdrive clutch

AKX01008

4

3

2

AB

1

AKX00962AB

MANUAL
CONTROL LEVER
SHAFT ROLLER

PARKING
PAWL ROD

MANUAL CONTROL
LEVER SHAFT

AKX01104

AKX01024AB

O-RINGS

AKX01025

TRANSAXLE

TSB Revision

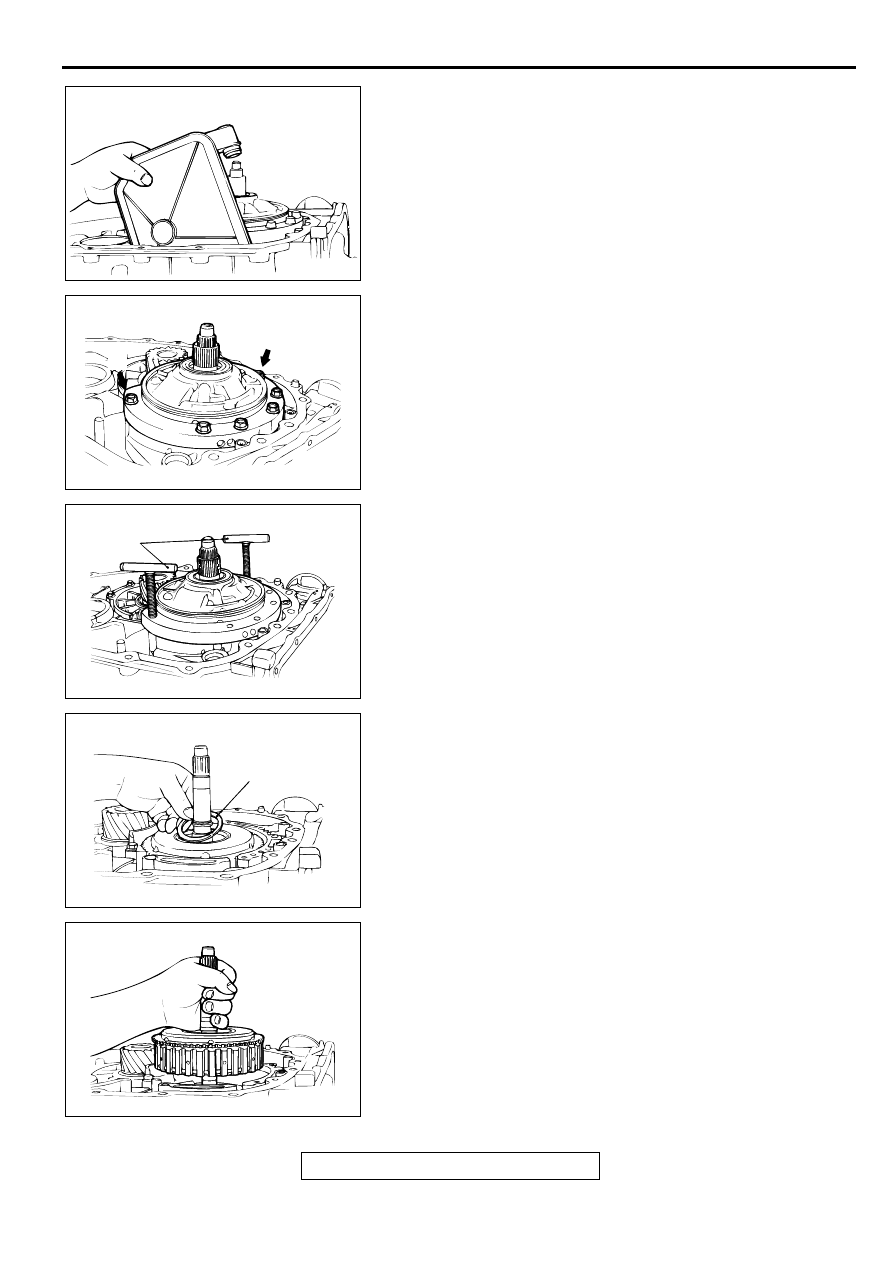

AUTOMATIC TRANSAXLE OVERHAUL

23B-22

24.Remove the oil filter.

25.Remove the oil pump mounting bolts (six pieces).

26.Install special tool MD998333 in hole "A."

27.Turn special tools MD998333 to remove the oil pump.

28.Remove the oil pump gasket.

29.Remove thrust washer number 1.

30.Holding the input shaft, remove the underdrive clutch and

input shaft.

AKX01026

AKX01027

A

AB

A

AKX01028

MD998333

AB

AKX01029

THRUST WASHER
NUMBER 1

AB

AKX01030

TRANSAXLE

TSB Revision

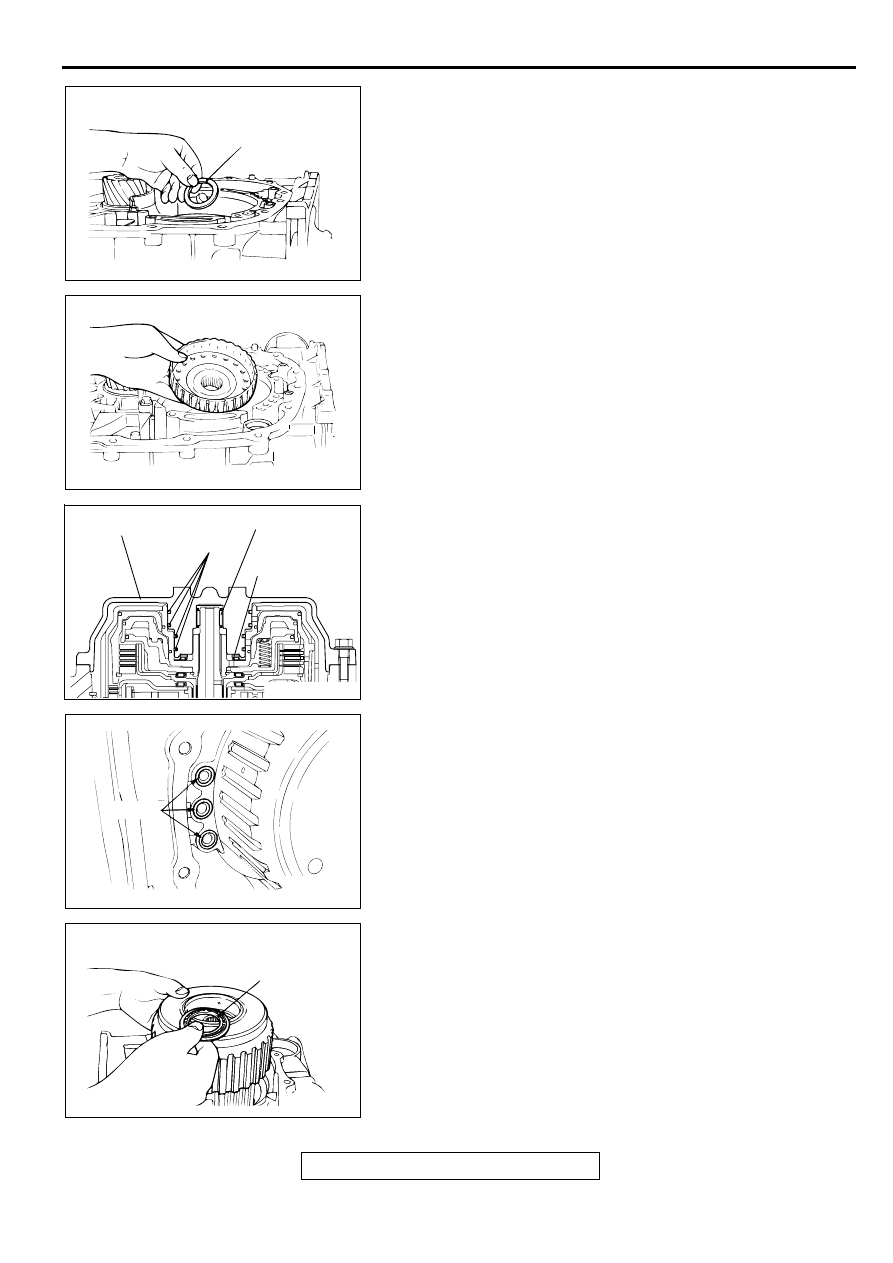

AUTOMATIC TRANSAXLE OVERHAUL

23B-23

31.Remove thrust bearing number 2.

32.Remove the underdrive clutch hub.

33.Remove the rear cover.

34.Remove thrust race number 8.

35.Remove the seal rings (four pieces).

36.Remove the O-rings (three pieces).

37.Remove the reverse and overdrive clutch and thrust bearing

number 7.

AKX01031

THRUST BEARING
NUMBER 2

AB

AKX01032

AKX01139

THRUST RACE
NUMBER 8

INPUT SHAFT
REAR BEARING

SEAL
RINGS

REAR COVER

AB

AKX01010AB

O-RINGS

AKX01011

THRUST BEARING
NUMBER 7

AB

TRANSAXLE

TSB Revision

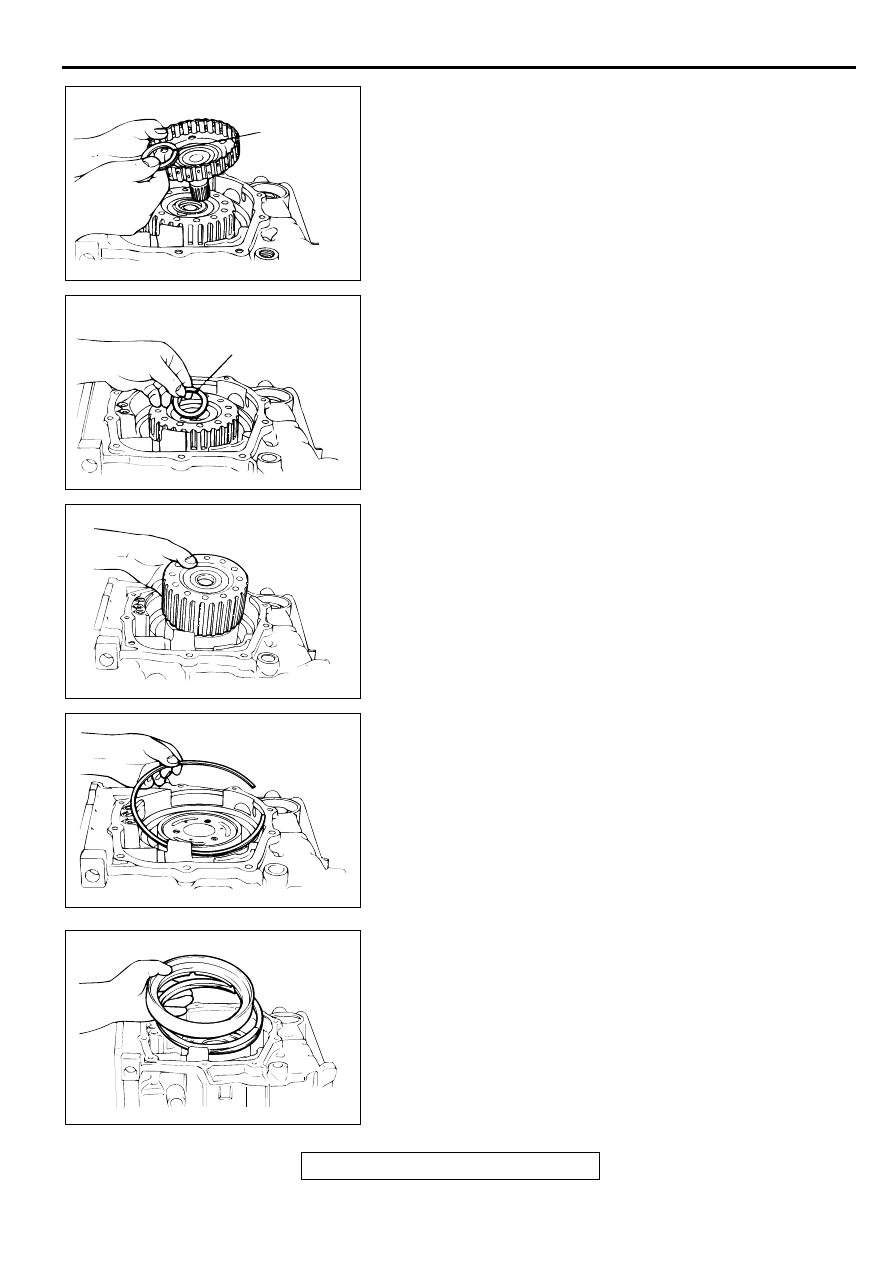

AUTOMATIC TRANSAXLE OVERHAUL

23B-24

38.Remove overdrive clutch hub and thrust bearing number 6.

39.Remove thrust bearing number 5.

40.Remove the planetary reverse sun gear.

41.Remove the snap ring.

42.Remove the second brake piston and the return spring.

AKX01012

THRUST BEARING
NUMBER 6

AB

AKX01013

THRUST BEARING
NUMBER 5

AB

AKX01014

AKX01015

AKX01016
