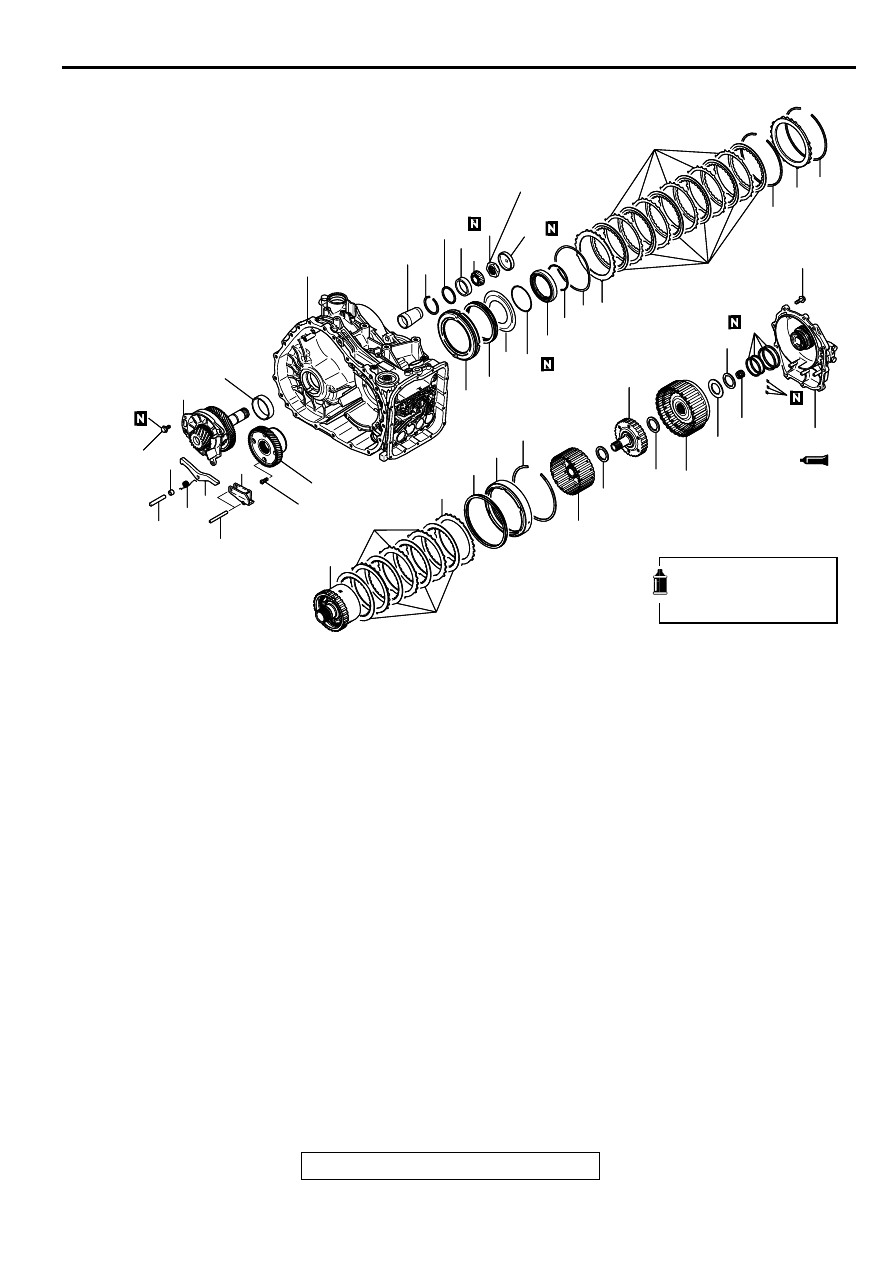

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-17

AKX01135

AKX01135

61

63

167 N·m
123 ft-lb

59

60

80

79

85

84

23 N·m
17 ft-lb

88

83

86

62

64

65

44

43

72

73

7574

87

49

76

81

77

52

45

42

53

46

67

54 N·m
40 ft-lb

71

54

48 47

55

78

50

70

34 N·m
25 ft-lb

57

68

66

51

69

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

56

58

AC

77

45

82

42. REAR COVER
43. THRUST RACE NO.8
44. SEAL RING
45. INPUT SHAFT REAR BEARING
46. THRUST BEARING NO.7
47. REAR AND OVERDRIVE CLUTCH
48. THRUST BEARING NO.6
49. OVERDRIVE CLUTCH HUB
50. THRUST BEARING NO.5
51. PLANETARY REVERSE SUN GEAR
52. SNAP RING
53. SECOND BRAKE PISTON
54. RETURN SPRING
55. PRESSURE PLATE
56. SECOND BRAKE DISC
57. SECOND BRAKE PLATE
58. PLANETARY CARRIER ASSEMBLY
59. SNAP RING
60. REACTION PLATE
61. SNAP RING
62. LOW-REVERSE BRAKE DISC
63. LOW-REVERSE BRAKE PLATE
64. PRESSURE PLATE
65. WAVE SPRING

66. PARKING PAWL SHAFT
67. SPACER
68. PARKING PAWL SPRING
69. PARKING ROLLER SUPPORT SHAFT
70. PARKING PAWL
71. PARKING ROLLER SUPPORT
72. SNAP RING
73. ONE-WAY CLUTCH INNER RACE
74. O-RING
75. SPRING RETAINER
76. RETURN SPRING
77. LOW-REVERSE BRAKE PISTON
78. TRANSFER DRIVE GEAR
79. CAP
80. JAM NUT
81. OUTPUT SHAFT
82. TAPER ROLLER BEARING
83. COLLAR
84. OUTER RACE
85. SPACER
86. SNAP RING
87. OUTER RACE
88. TRANSAXLE CASE

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-18

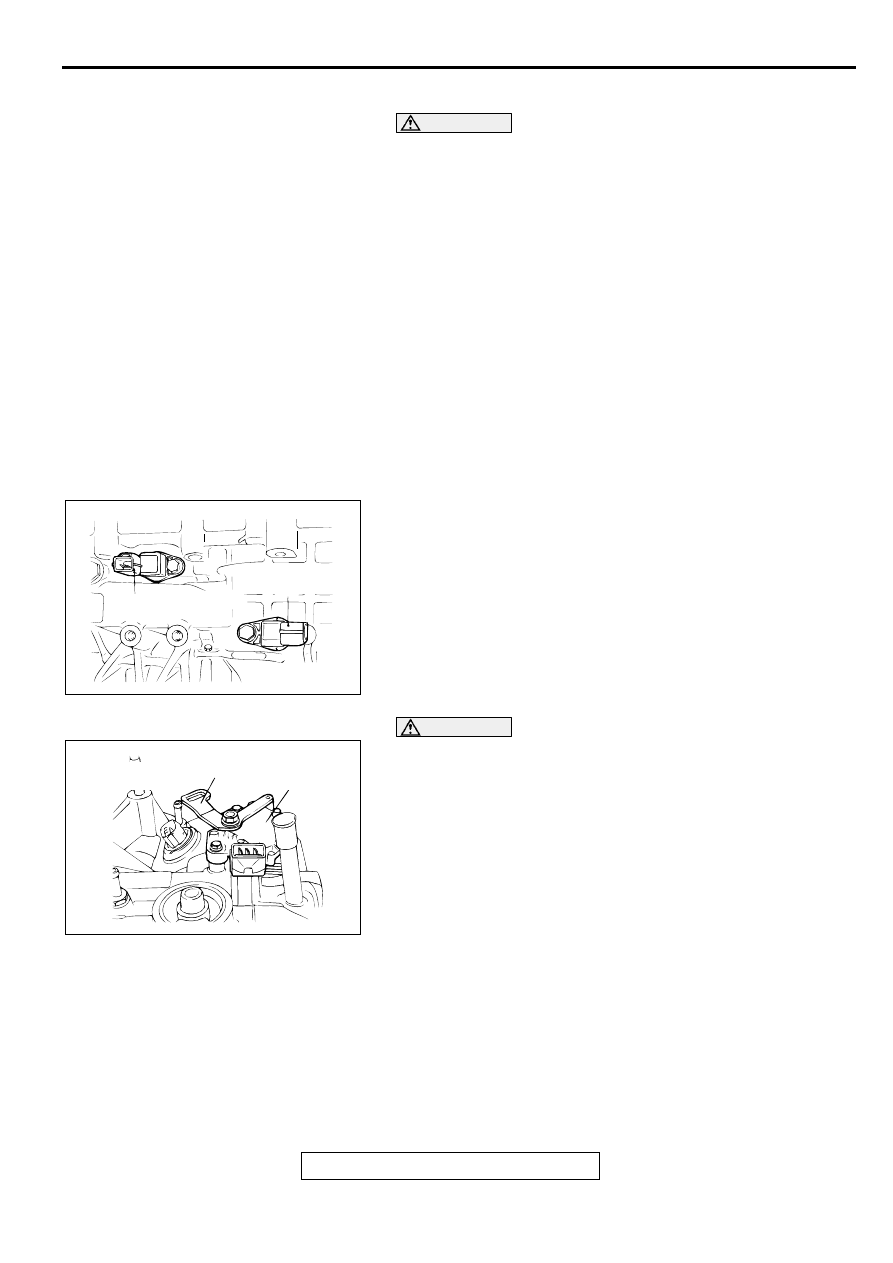

DISASSEMBLY

CAUTION

•

Because the automatic transaxle is manufactured from
high-precision parts, care must be taken not to scratch
or damage these parts during disassembly and
assembly.

•

The working area should be covered with a rubber mat
to keep it clean at all times.

•

Do not wear any cloth gloves and do not use any shop
towels during disassembly. Use only nylon cloth, paper
towels or any other lint-free material.

•

Parts which have been disassembled should all be
cleaned. Metal parts can be cleaned with normal
detergent, but they should be dried completely using
compressed air.

•

Clutch discs, plastic thrust plates and rubber parts
should be cleaned with automatic transmission fluid
(ATF).

•

If the transaxle body has been damaged, disassemble
and clean the cooler system.

1. Remove the torque converter.

2. Remove each bracket.

3. Remove the dipstick.

4. Remove the eye bolt gauge, gaskets and the oil cooler feed

tube.

5. Remove the input shaft speed sensor and output shaft

speed sensor.

CAUTION

The manual control lever tightening nut must be removed
before removing the valve body. If the valve body is
removed before the nut, the park/neutral position switch
will be damaged.
6. Loosen the manual control lever tightening nut, and then

remove the manual control lever, and the park/neutral
position switch.

AKX01087AB

OUTPUT SHAFT
SPEED SENSOR

INPUT SHAFT SPEED
SENSOR

AKX01100AB

PARK/NEUTRAL
POSITION
SWITCH

MANUAL CONTROL
LEVER

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-19

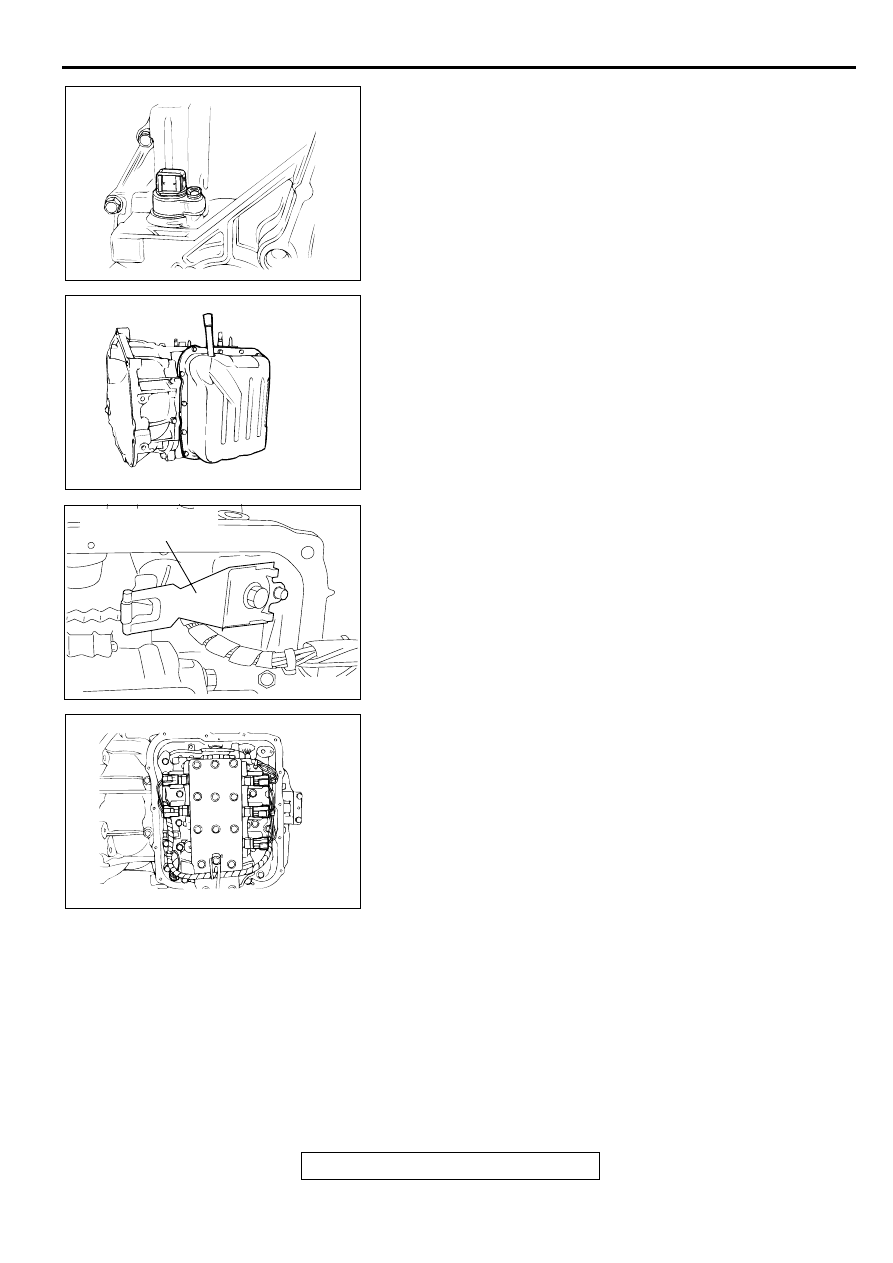

7. Remove the speedmeter gear.

8. Remove the valve body cover.

9. Remove the manual control shaft detent.

10.Disconnect the harness connectors from the solenoid

valves and the fluid temperature sensor of the valve body.

AKX01101

AKX01003

AKX01103AB

MANUAL CONTROL
SHAFT DETENT

AKX01004

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-20

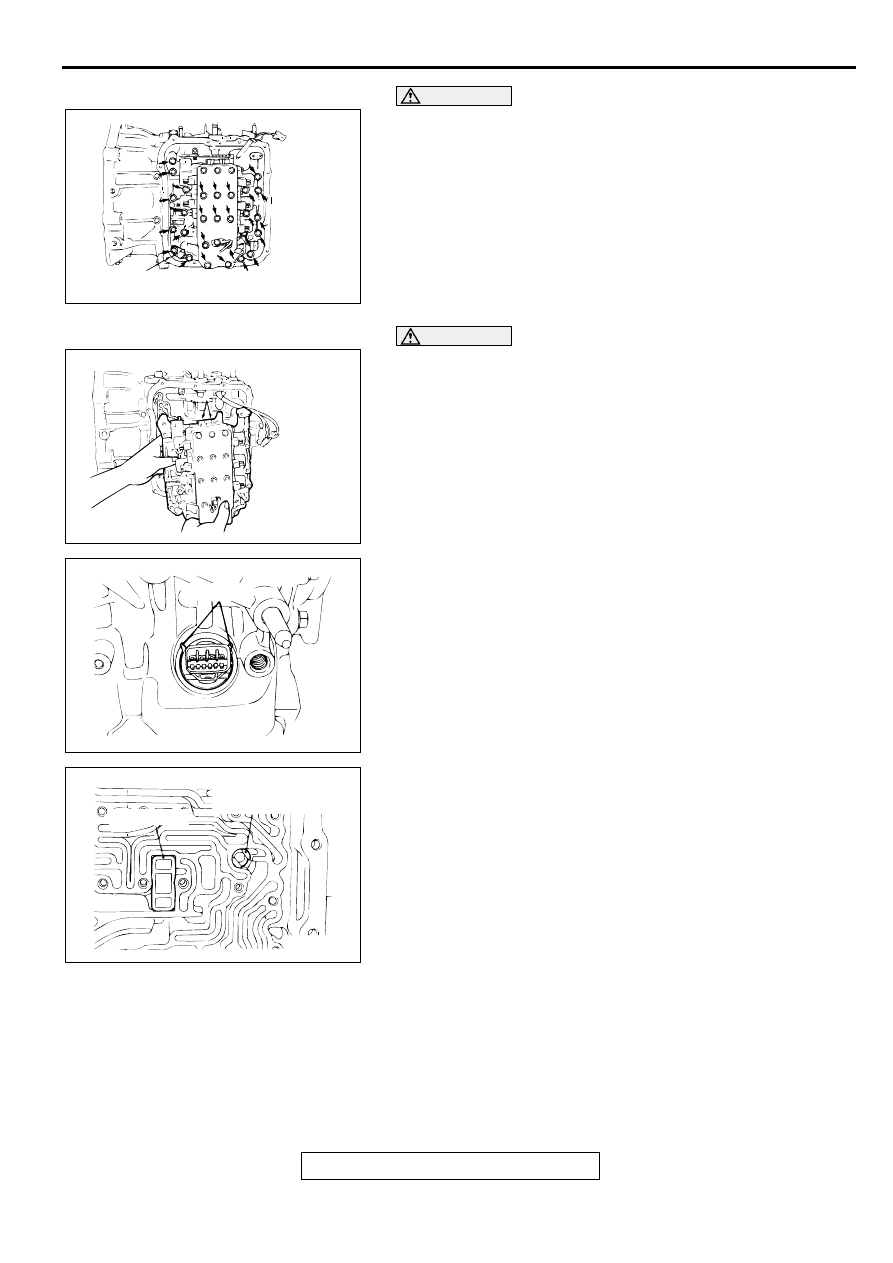

CAUTION

Make sure that the manual control lever and the park/
neutral position switch are removed. See step 8.
11.Remove the valve body mounting bolts (28 pieces).

12.Remove the fluid temperature sensor.

CAUTION

Do not lose the two steel balls.
13.Remove the valve body, gasket and the two steel balls.

14.Remove the snap ring from the connector and then push the

connector into the transaxle case and remove the solenoid
valve harness.

15.Remove the strainer and the second brake retainer oil seal.

AKX00960

FLUID TEMPERATURE SENSOR

AB

AKX01005

AKX00961AB

SNAP RING

AKX01007AB

SECOND BRAKE
RETAINER OIL SEAL

STRAINER
