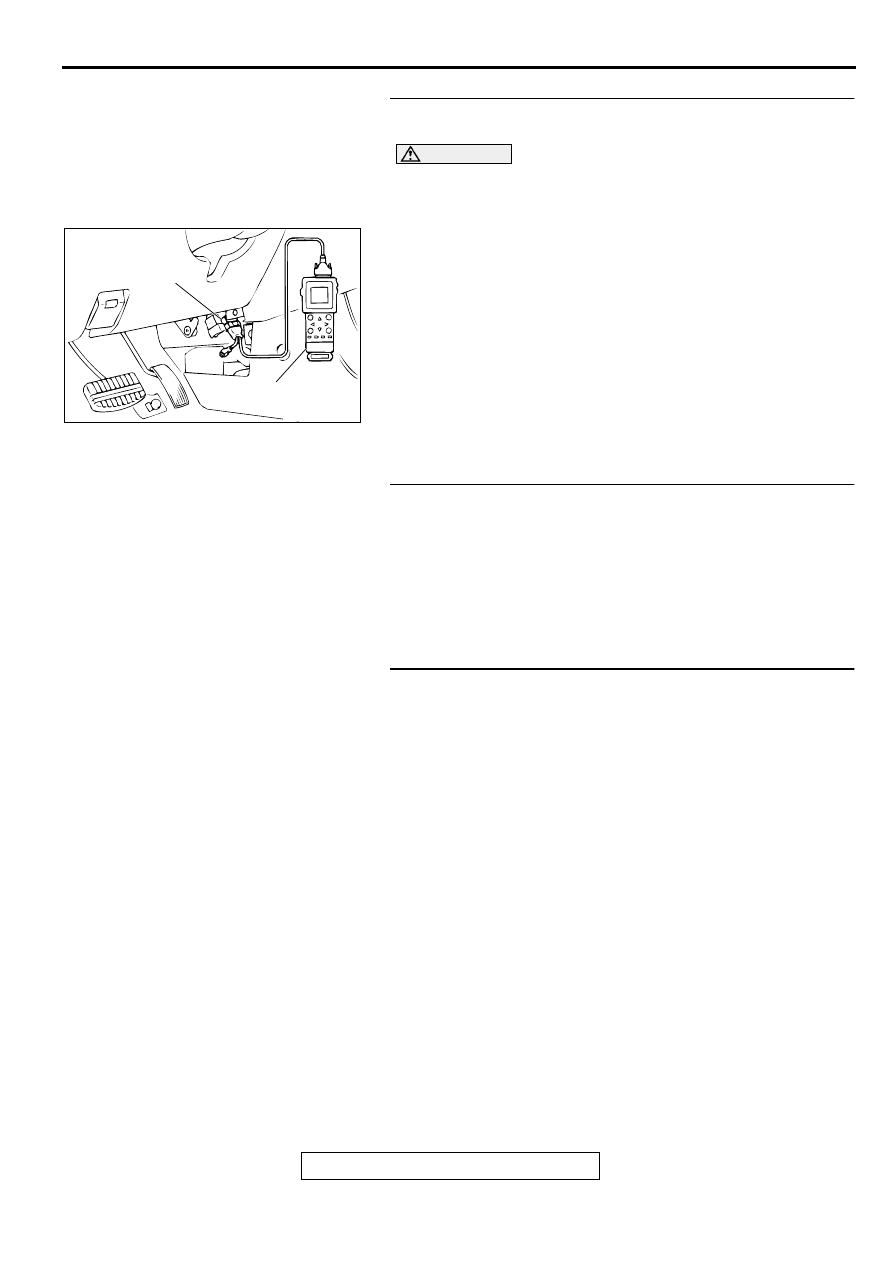

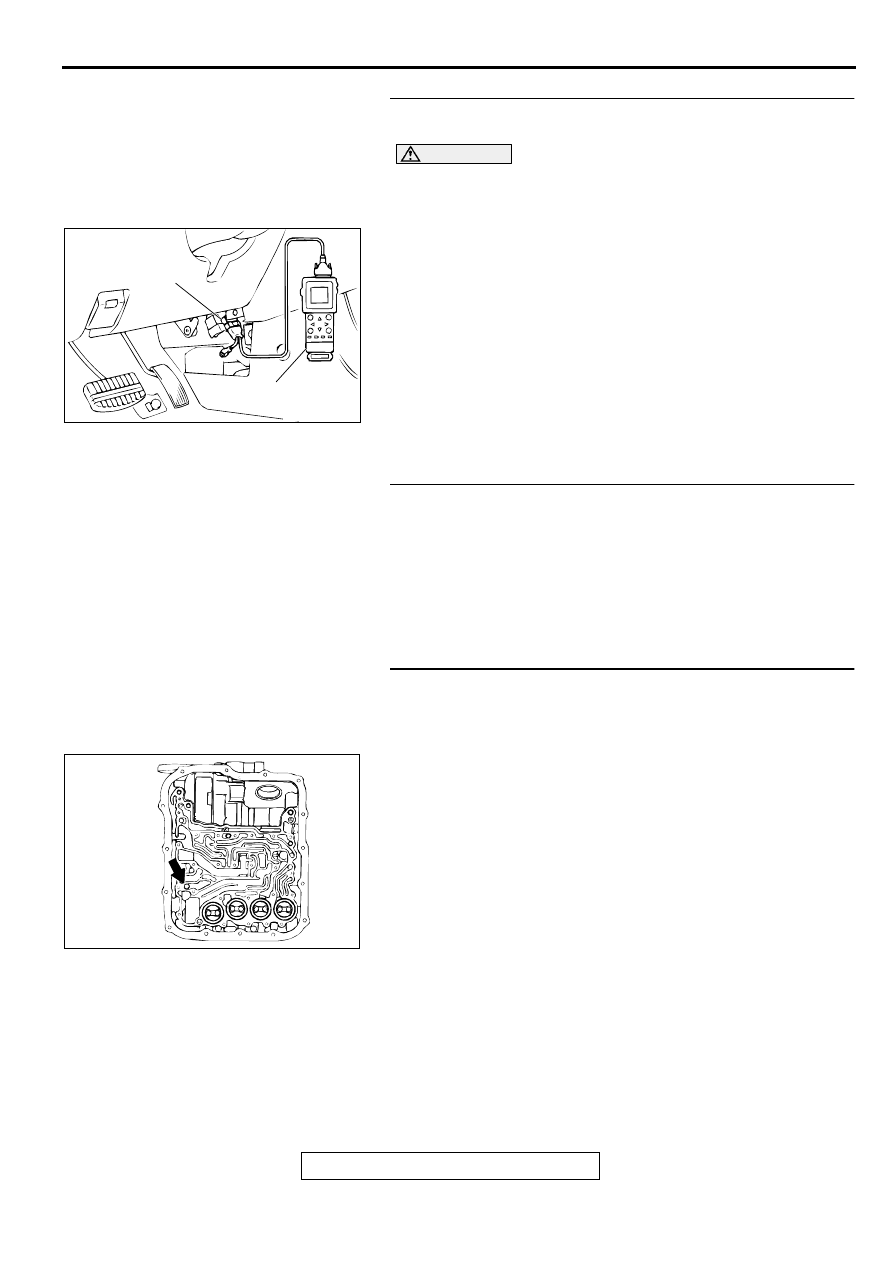

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-219

STEP 1. Using scan tool MB991502, check actuator test
item 02: Underdrive Solenoid Valve.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to actuator test mode for item 02:

Underdrive Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : Go to Step 2.
NO :  Repair or replace the underdrive solenoid valve.

Refer to GROUP 23B, Valve Body

P.23B-68

. Then

confirm that the symptom is eliminated.

STEP 2. Check the hydraulic pressure.
Measure the hydraulic pressure of each element when the
selector lever is at the "L" range, and check if each hydraulic
pressure is within the standard value. Refer to

P.23A-23

,

Hydraulic Pressure Test.

Q: Is the hydraulic pressure within the standard value?

YES : Go to Step 3.
NO :  Go to Step 4.

STEP 3. Check the underdrive clutch system.
(1) Remove the valve body cover and valve body. Refer to

P.23A-290

, Transaxle Assembly and GROUP 23B,

Transaxle

P.23B-10

.

(2) Blow compressed air into the underdrive clutch oil orifice of

the transaxle case, and check if the underdrive clutch piston
moves and air pressure is maintained in that condition.

Q: Is the air pressure maintained?

YES : Go to Step 4.
NO :  Go to Step 5.

AC003081AC

MB991502

DATA LINK
CONNECTOR

AC001859

UNDERDRIVE
CLUTCH OIL
ORIFICE

AB

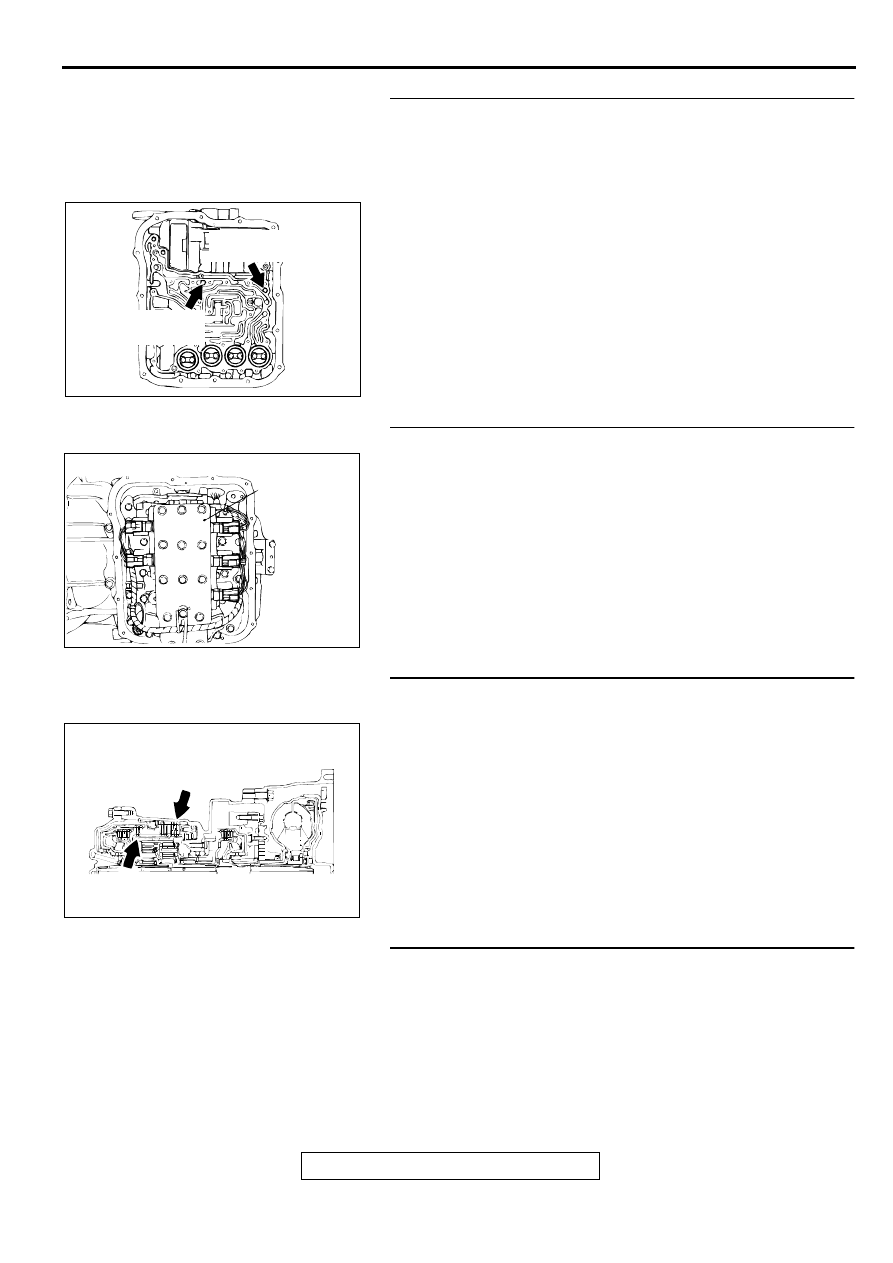

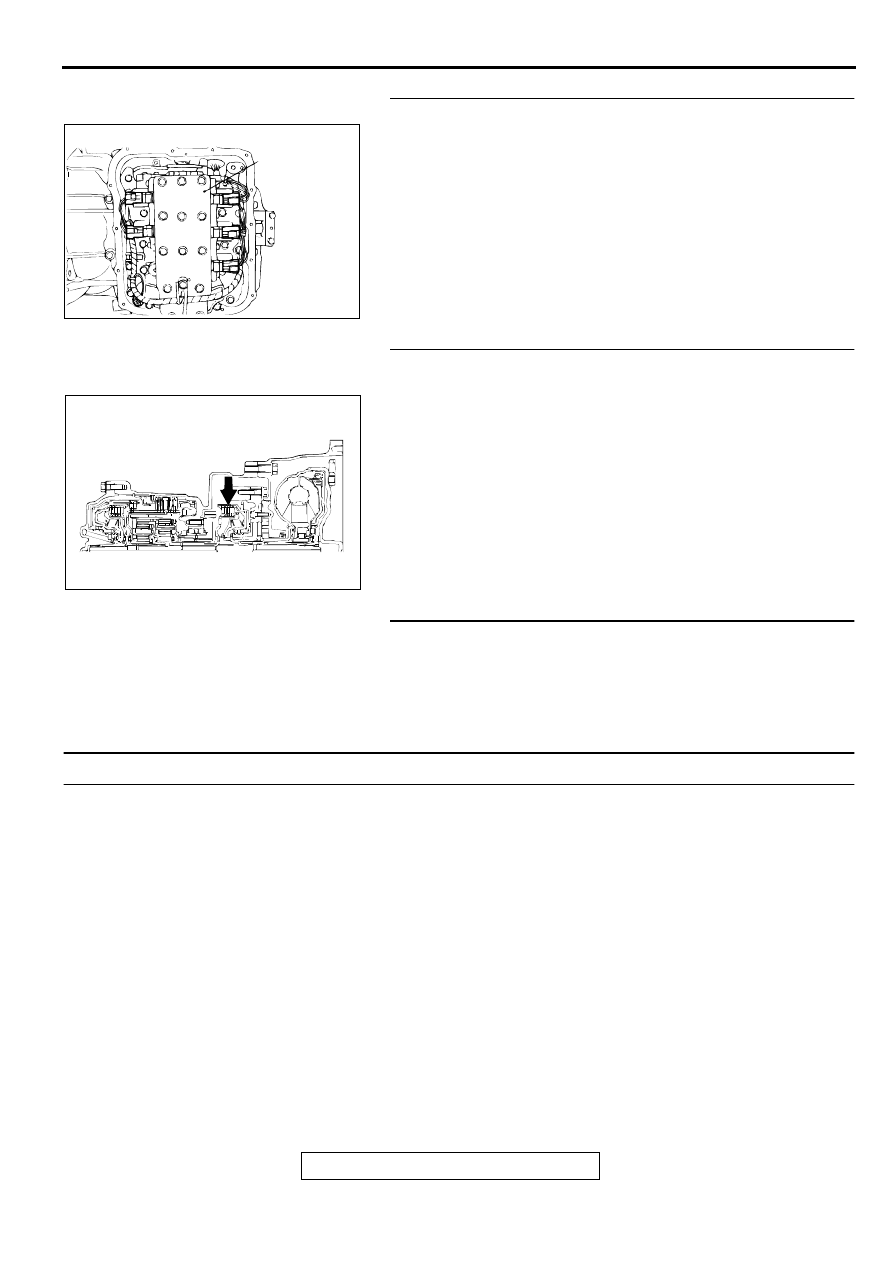

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-220

STEP 4. Disassemble and clean the valve body.
Check the O-ring installation bolts for looseness and valve
body for damage. Repair or replace the faulty parts. Refer to
GROUP 23B, Valve Body

P.23B-68

.

Q: Is the repair possible and the symptom eliminated?

YES : Diagnosis is complete.
NO :  Replace the valve body assembly. Then check the

symptom. If the symptom is not eliminated, go to Step
6.

STEP 5. Check the underdrive clutch.
(1) Remove the transaxle assembly.
(2) Check the facing for seizure and the piston seal ring for

damage and interference with the retainer. Repair or
replace the faulty parts. Refer to GROUP 23B, Underdrive
Clutch and Input Shaft

P.23B-51

. Then check the symptom.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Go to Step 6.

STEP 6. Replace the PCM.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Start over at Step 1.

INSPECTION PROCEDURE 3: Does not Move Backward

COMMENT
If the vehicle does not backward when the selector
lever is shifted from "N" to "R" range while the engine
is idling, the cause is probably abnormal pressure or
a malfunction of the reverse clutch, low-reverse
brake, or valve body.

TROUBLESHOOTING HINTS (The most likely

causes for this case:)

•

Abnormal reverse clutch pressure

•

Abnormal low-reverse brake pressure

•

Malfunction of the low-reverse solenoid valve

•

Malfunction of the reverse clutch

•

Malfunction of the low-reverse brake

•

Malfunction of the valve body

•

Malfunction of the PCM

DIAGNOSIS

REQUIRED SPECIAL TOOL:
MB991502: Scan Tool (MUT-II)

AC001860 AB

VALVE
BODY
ASSEMBLY

AC001861

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-221

STEP 1. Using scan tool MB991502, check actuator test
item 01: Low-Reverse Solenoid Valve.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to actuator test mode for item 01:

Low-Reverse Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : Go to Step 2.
NO :  Repair or replace the low-reverse solenoid valve.

Refer to GROUP 23B, Valve Body

P.23B-68

. Then

confirm that the symptom is eliminated.

STEP 2. Check the hydraulic pressure (for reverse clutch).
Measure the hydraulic pressure for reverse clutch when the
selector lever is at the "R" range, and check if the hydraulic
pressure is within the standard value. Refer to

P.23A-23

,

Hydraulic Pressure Test.

Q: Is the hydraulic pressure within the standard value?

YES : Go to Step 3.
NO :  Go to Step 5.

STEP 3. Check the hydraulic pressure (for low-reverse
brake).
Measure the hydraulic pressure for low-reverse brake when the
selector lever is at the "R" range, and check if the hydraulic
pressure is within the standard value. Refer to

P.23A-23

,

Hydraulic Pressure Test.

Q: Is the hydraulic pressure within the standard value?

YES : Go to Step 4.
NO :  Go to Step 5.

AC003081AC

MB991502

DATA LINK
CONNECTOR

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-222

STEP 4. Check the reverse clutch system and low-reverse
brake system.
(1) Remove the valve body cover and valve body. Refer to

P.23A-290

, Transaxle Assembly and GROUP 23B,

Transaxle

P.23B-10

.

(2) Blow compressed air into the reverse clutch oil orifice of the

transaxle case. Then check if the reverse clutch piston
moves and air pressures are maintained in that condition.
Repeat for the low-reverse brake.

Q: Are both air pressures maintained?

YES : Go to Step 5.
NO :  Go to Step 6.

STEP 5. Disassemble and clean the valve body.
Check the O-ring installation bolts for looseness and valve
body for damage. Repair or replace the faulty parts. Refer to
GROUP 23B, Valve Body

P.23B-68

.

Q: Is the repair possible and the symptom eliminated?

YES : Diagnosis is complete.
NO :  Go to Step 7.

STEP 6. Check the reverse clutch and low-reverse brake.
Remove the transaxle.
Check the facing for seizure and the piston seal ring for
damage and interference with the retainer. Repair or replace
the faulty parts. Refer to GROUP 23B, Transaxle

P.23B-10

,

Reverse and Overdrive Clutch

P.23B-53

. Then check the

symptom.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Go to Step 7.

STEP 7. Replace the PCM.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Start over at Step 1.

AC001862

REVERSE CLUTCH
OIL ORIFICE

LOW-REVERSE
BRAKE OIL ORIFICE

AB

AC001860 AB

VALVE
BODY
ASSEMBLY

AC001863 AB

LOW-REVERSE BRAKE

REVERSE CLUTCH
