AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-171

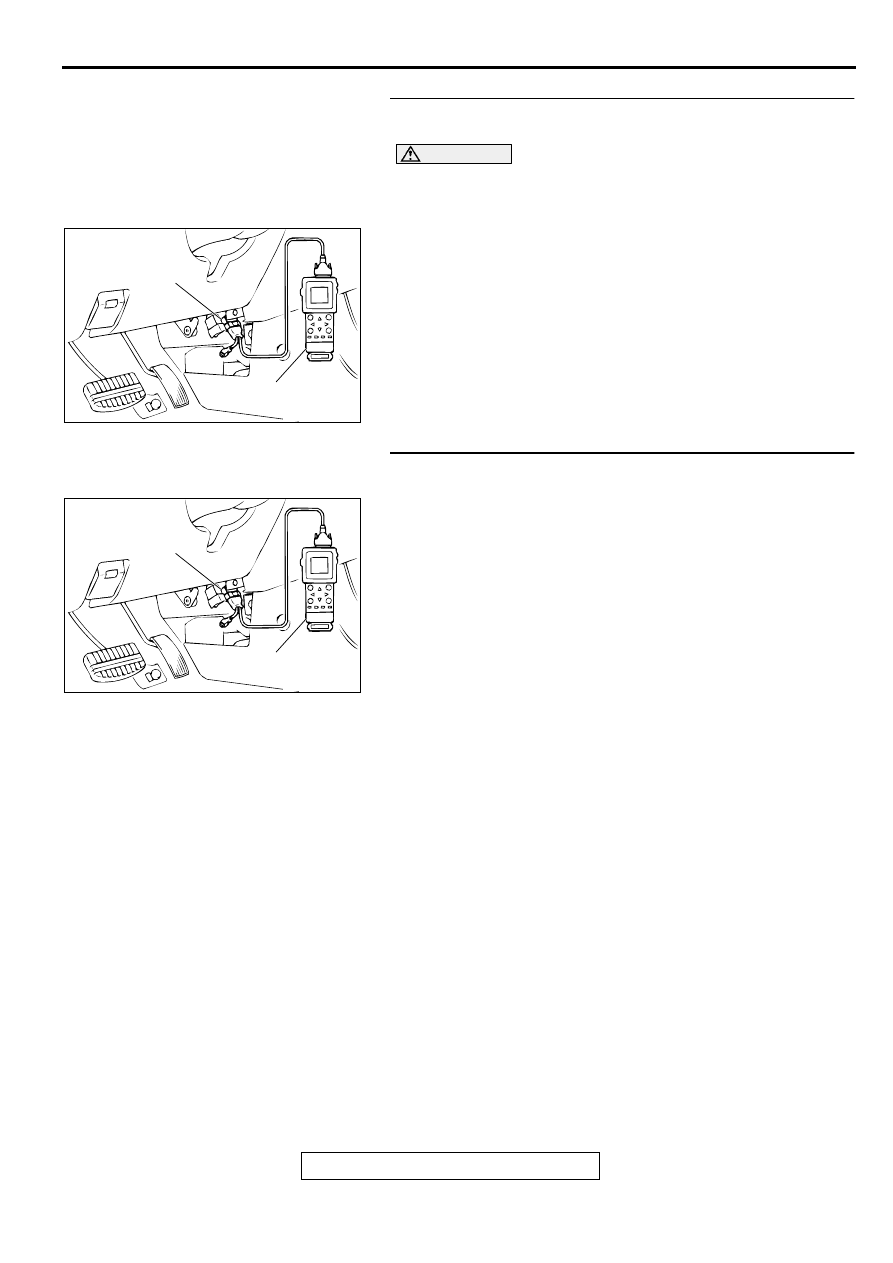

STEP 1. Using scan tool MB991502, read the A/T
diagnostic trouble code.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Read the A/T diagnostic trouble code.
(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the A/T diagnostic trouble code number "54" output?

YES : Refer to

P.23A-208

, code number 54: A/T control

relay system.

NO :  Go to Step 2.

STEP 2. Using scan tool MB991502, check actuator test
item 03: Second Solenoid Valve.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to actuator test mode for item 03,

Second Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when the second solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-8

.

NO :  Go to Step 3.

AC003081AC

MB991502

DATA LINK
CONNECTOR

AC003081AC

MB991502

DATA LINK
CONNECTOR

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-172

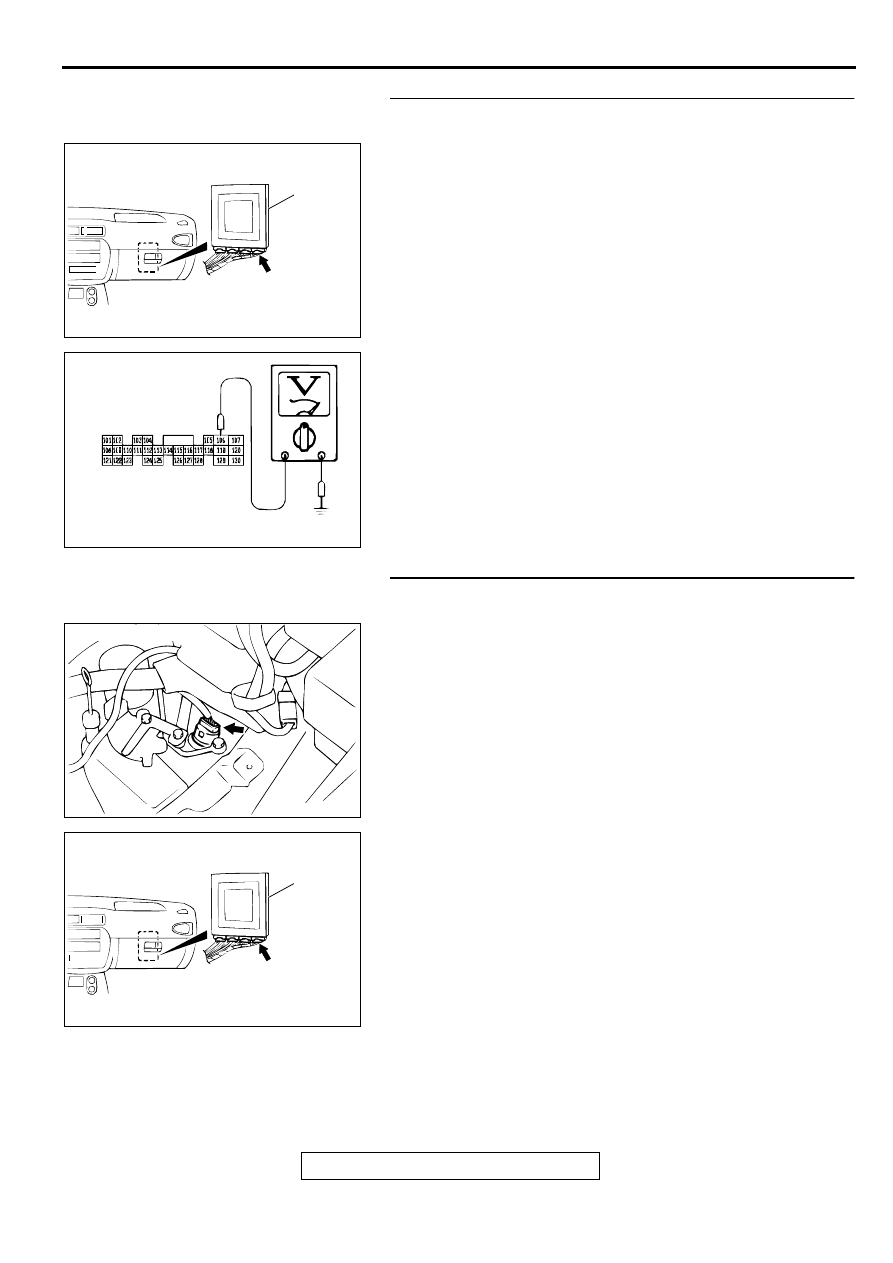

STEP 3. Check the solenoid valve output voltage at PCM
connector C-42 by backprobing.
(1) Do not disconnect connector C-42.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 106 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 4.
NO :  Go to Step 9.

STEP 4. Check connectors B-38 at solenoid valve
assembly and C-42 at PCM for damage.
Q: Are the connectors in good condition?

YES : Go to Step 5.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004197

PCM

AF

CONNECTOR: C-42

AC001963

C-42 CONNECTOR
HARNESS SIDE VIEW

AE

ACX02479

CONNECTOR: B-38

AF

AC004197

PCM

AF

CONNECTOR: C-42

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-173

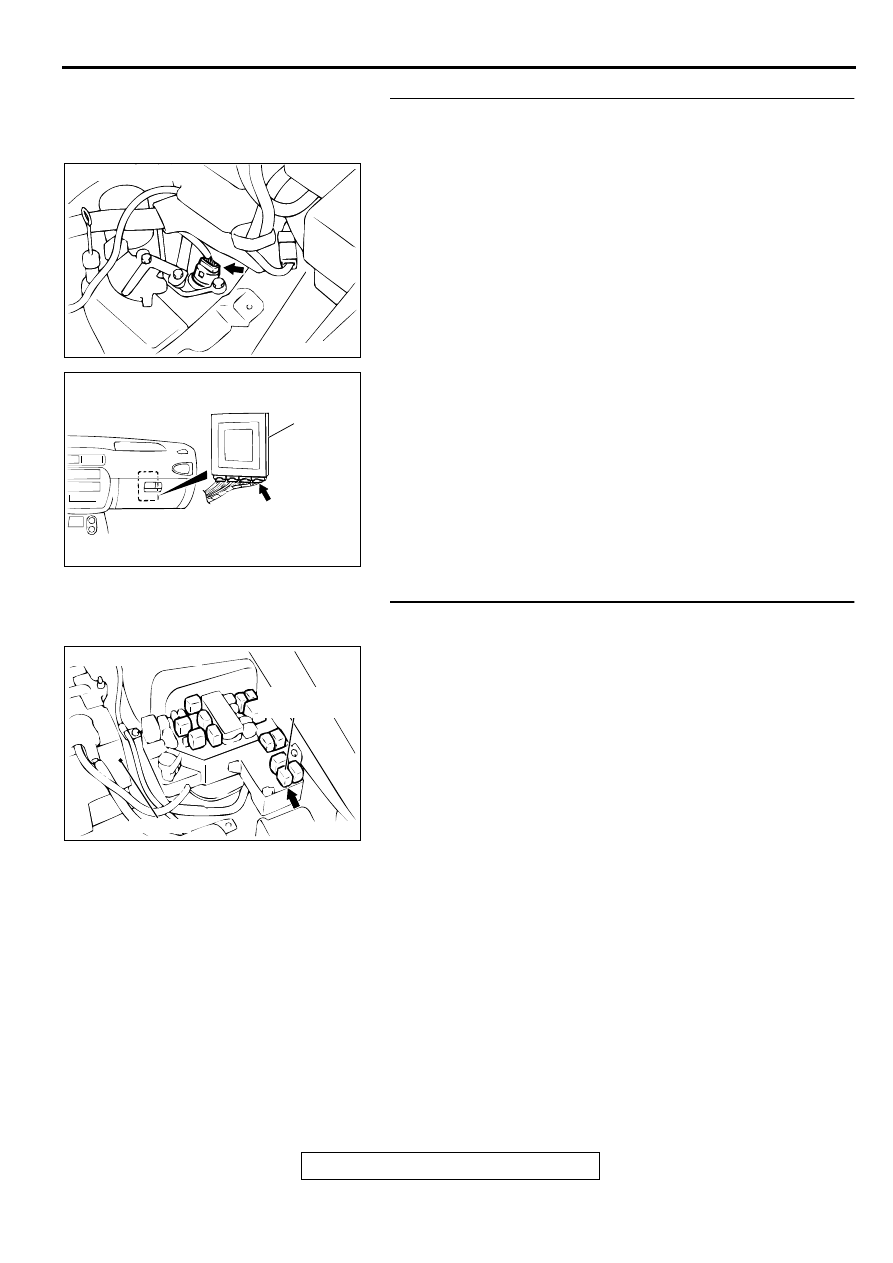

STEP 5. Check harness for damage between solenoid
valve assembly connector B-38 terminal 4 and PCM
connector C-42 terminal 106.
Q: Is the harness wire in good condition?

YES : Go to Step 6.
NO :  Repair it.

STEP 6. Check connector A-19X at A/T control relay for
damage.
Q: Is the connector in good condition?

YES : Go to Step 7.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

ACX02479

CONNECTOR: B-38

AF

AC004197

PCM

AF

CONNECTOR: C-42

AC004286 AC

A/T CONTROL
RELAY

BATTERY

CONNECTOR: A-19X

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-174

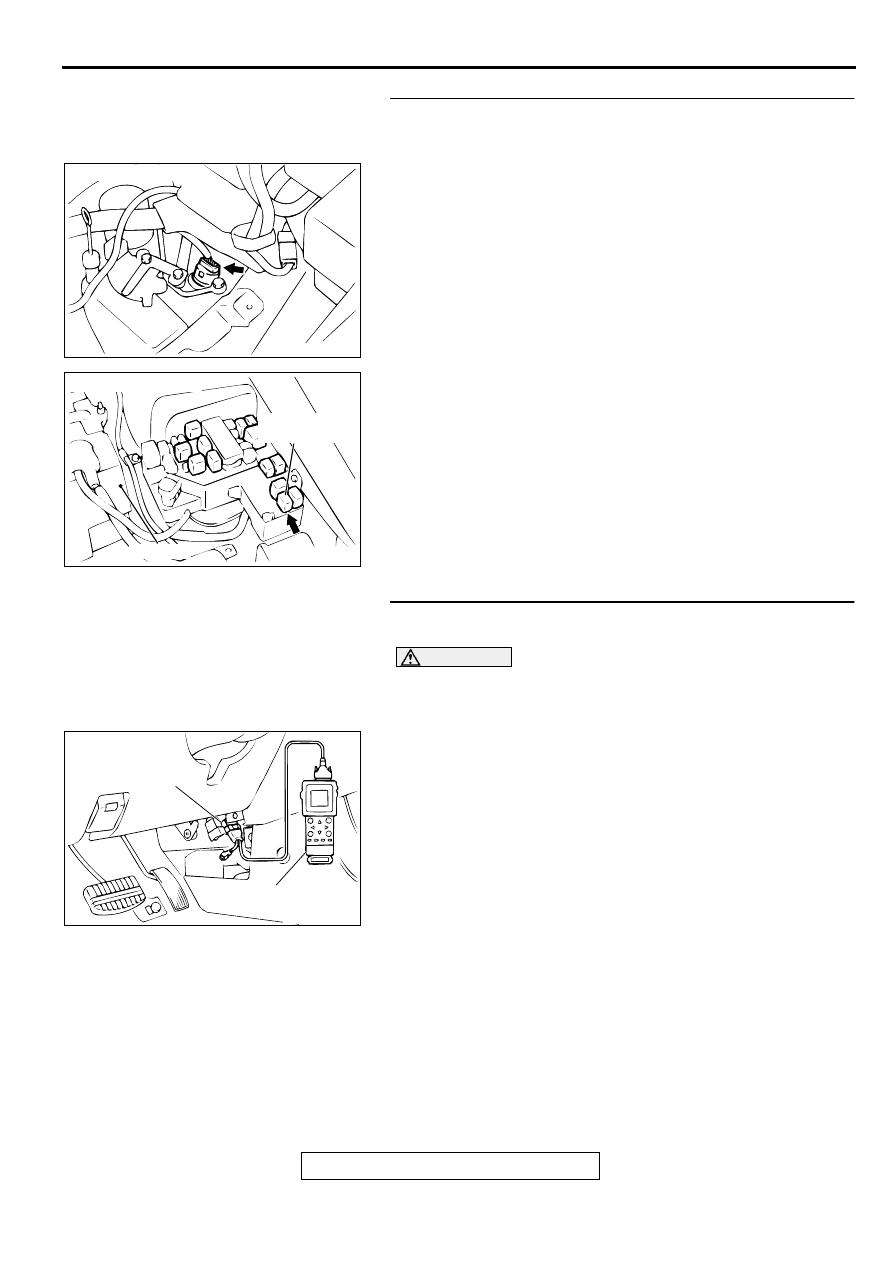

STEP 7. Check harness for damage between solenoid
valve assembly connector B-38 terminal 9 and A/T control
relay connector A-19X terminal 3.
Q: Is the harness wire in good condition?

YES : Go to Step 8.
NO :  Repair it.

STEP 8. Using scan tool MB991502, check actuator test
item 03: Second Solenoid Valve.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to the actuator test mode for item

03: Second Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when the second solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-8

.

NO :  Replace the PCM.

ACX02479

CONNECTOR: B-38

AF

AC004286 AC

A/T CONTROL
RELAY

BATTERY

CONNECTOR: A-19X

AC003081AC

MB991502

DATA LINK
CONNECTOR
