AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-87

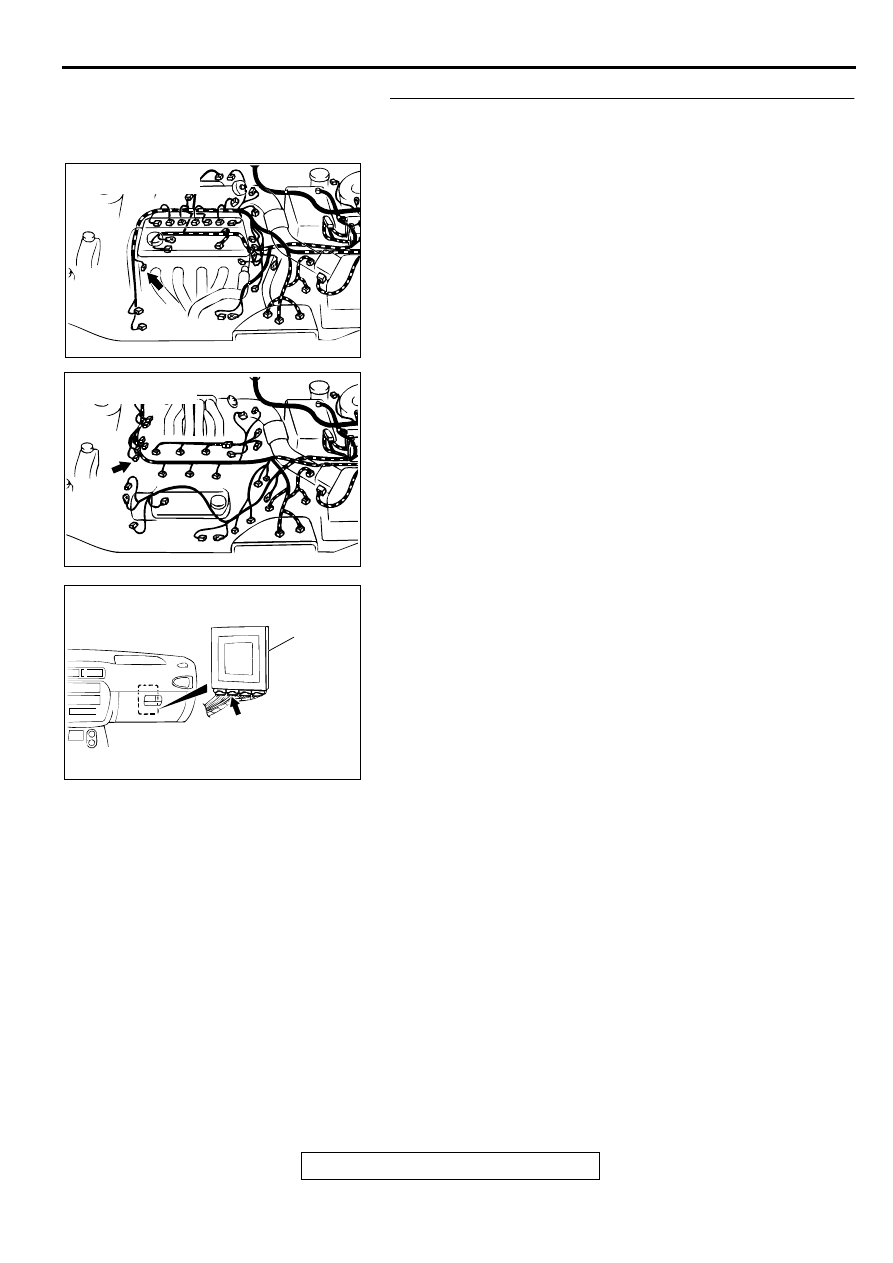

STEP 10. Check harness for short circuit to ground
between crankshaft position sensor connector B-20
terminal 2 and PCM connector C-40 terminal 45.
Q: Is the harness wire in good condition?

YES : Go to Step 4.
NO :  Repair it.

AC004909

CONNECTOR: B-20
<2.4L ENGINE>

AB

AC004910

CONNECTOR: B-20
<3.0L ENGINE>

AB

AC004197

PCM

AD

CONNECTOR: C-40

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-88

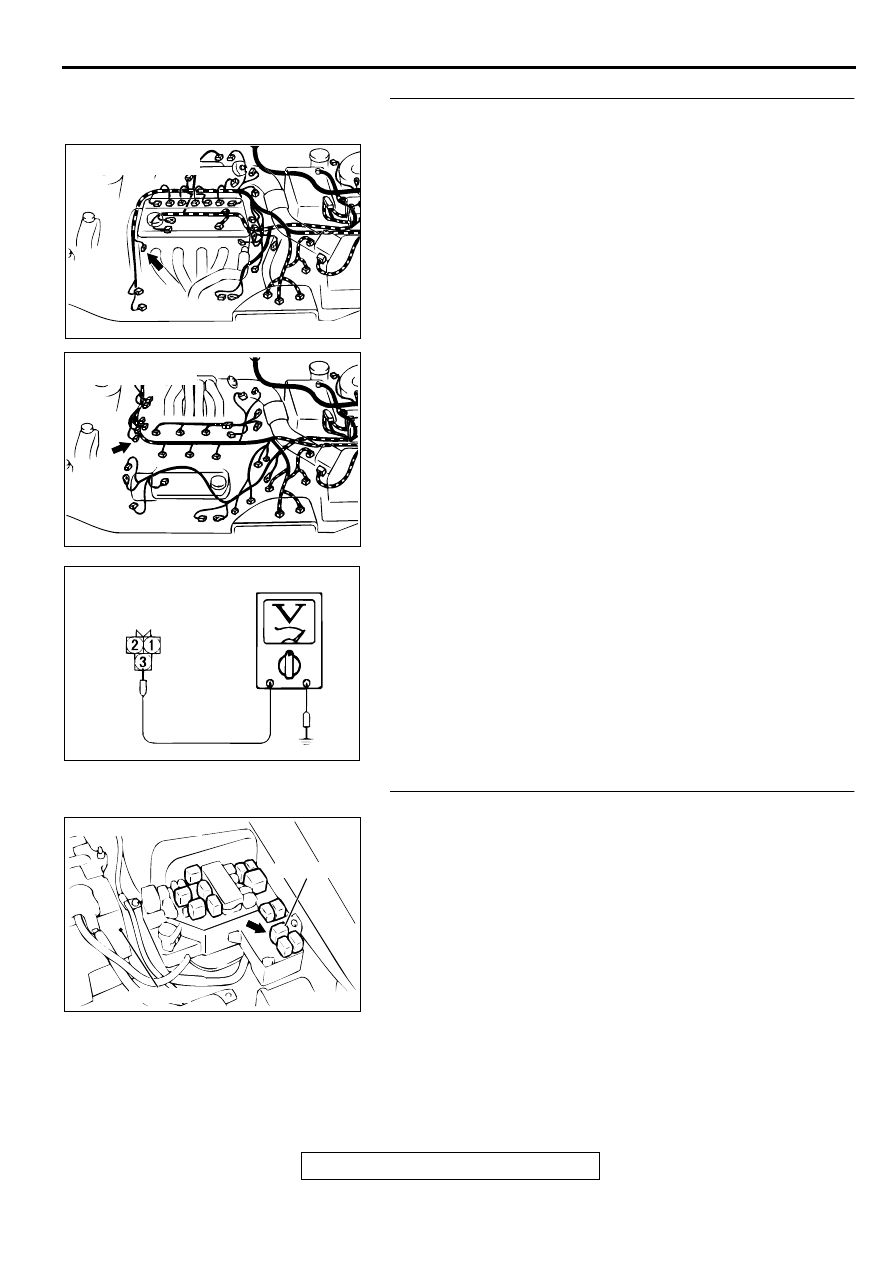

STEP 11. Check the power supply voltage at crankshaft
position sensor connector B-20.
(1) Disconnect connector B-20 and measure at the harness

side.

(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 3 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 13.
NO :  Go to Step 12.

STEP 12. Check connector A-21X at MFI relay for damage.
Q: Is the connector in good condition?

YES : Repair it because of harness open circuit or short

circuit to ground between MFI relay connector A-21X
terminal 1 and crankshaft position sensor connector
B-20 terminal 3.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004909

CONNECTOR: B-20
<2.4L ENGINE>

AB

AC004910

CONNECTOR: B-20
<3.0L ENGINE>

AB

ACX02112

HARNESS
CONNECTOR: B-20

AC

AC004286 AB

MFI RELAY

BATTERY

CONNECTOR: A-21X

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-89

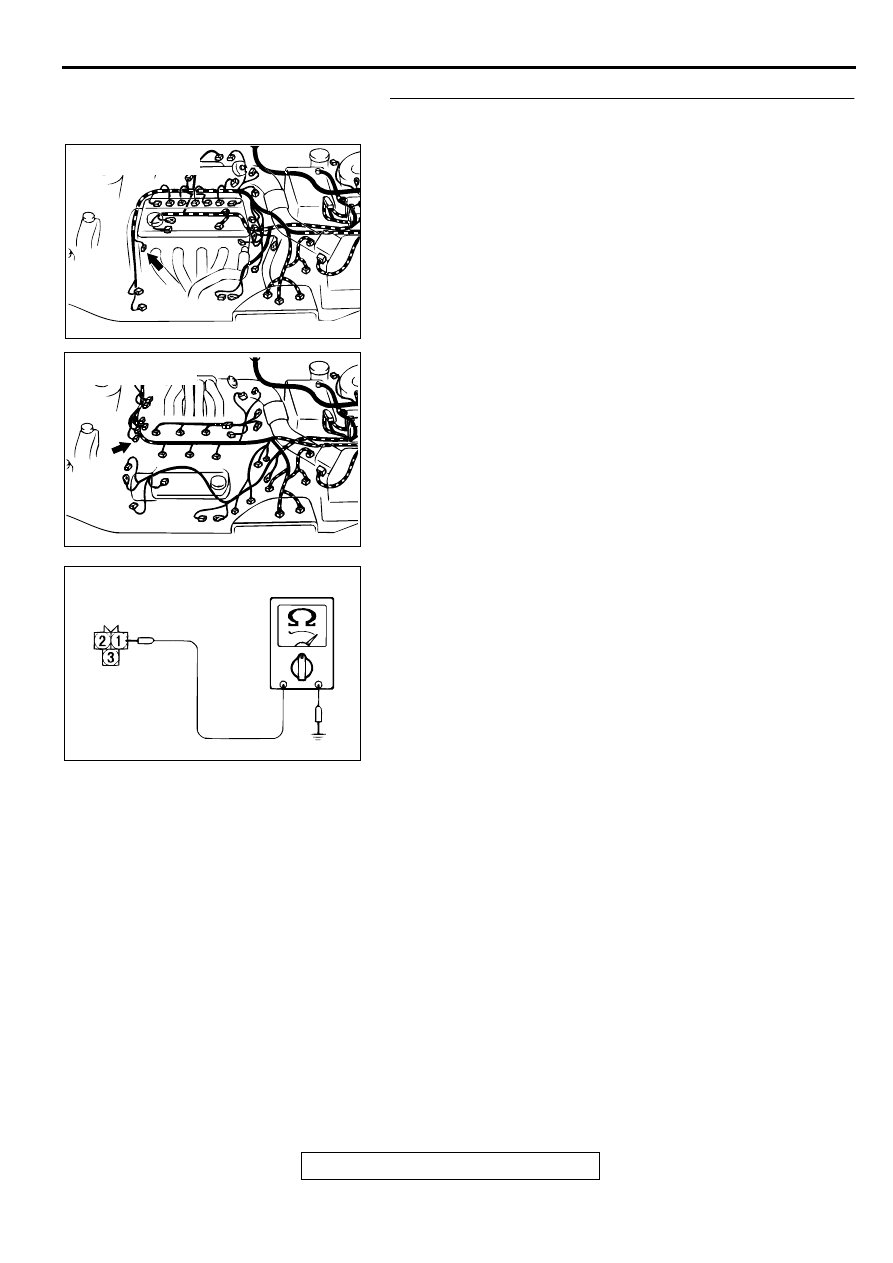

STEP 13. Check the continuity at crankshaft position
sensor connector B-20.
(1) Disconnect connector B-20 and measure at the harness

side.

(2) Check for the continuity between terminal 1 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 14.
NO :  Repair it because of harness open circuit or damage

between crankshaft position sensor connector B-20
terminal 1 and ground.

AC004909

CONNECTOR: B-20
<2.4L ENGINE>

AB

AC004910

CONNECTOR: B-20
<3.0L ENGINE>

AB

ACX02113

HARNESS
CONNECTOR: B-20

AC

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-90

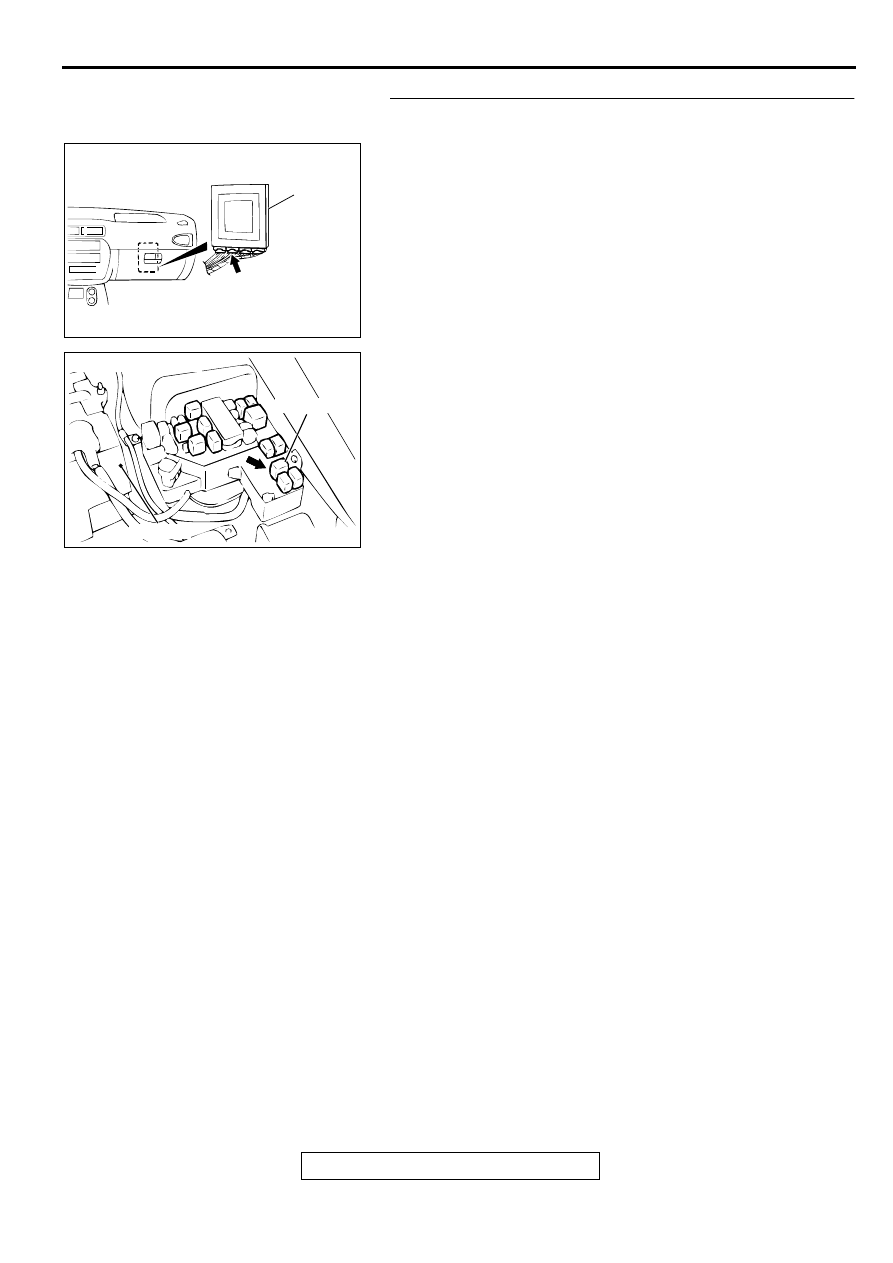

STEP 14. Check connectors C-40 at PCM and A-21X at the
MFI relay for damage.
Q: Are the harness connectors in good condition?

YES : Go to Step 15.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004197

PCM

AD

CONNECTOR: C-40

AC004286 AB

MFI RELAY

BATTERY

CONNECTOR: A-21X
