AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-27

Only torque converter pressure
is abnormal.

Clogged oil cooler

Malfunction of the oil seal N

Malfunction of the torque converter clutch solenoid

Malfunction of the torque converter pressure control valve

Malfunction of the torque converter pressure control valve

Clogged orifice

Incorrect valve body installation

Pressure applied to element
which should not receive pres-
sure.

Incorrect transaxle control cable adjustment

Malfunction of the manual valve

Malfunction of check ball

Incorrect valve body installation

SYMPTOMS

PROBABLE CAUSE

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-28

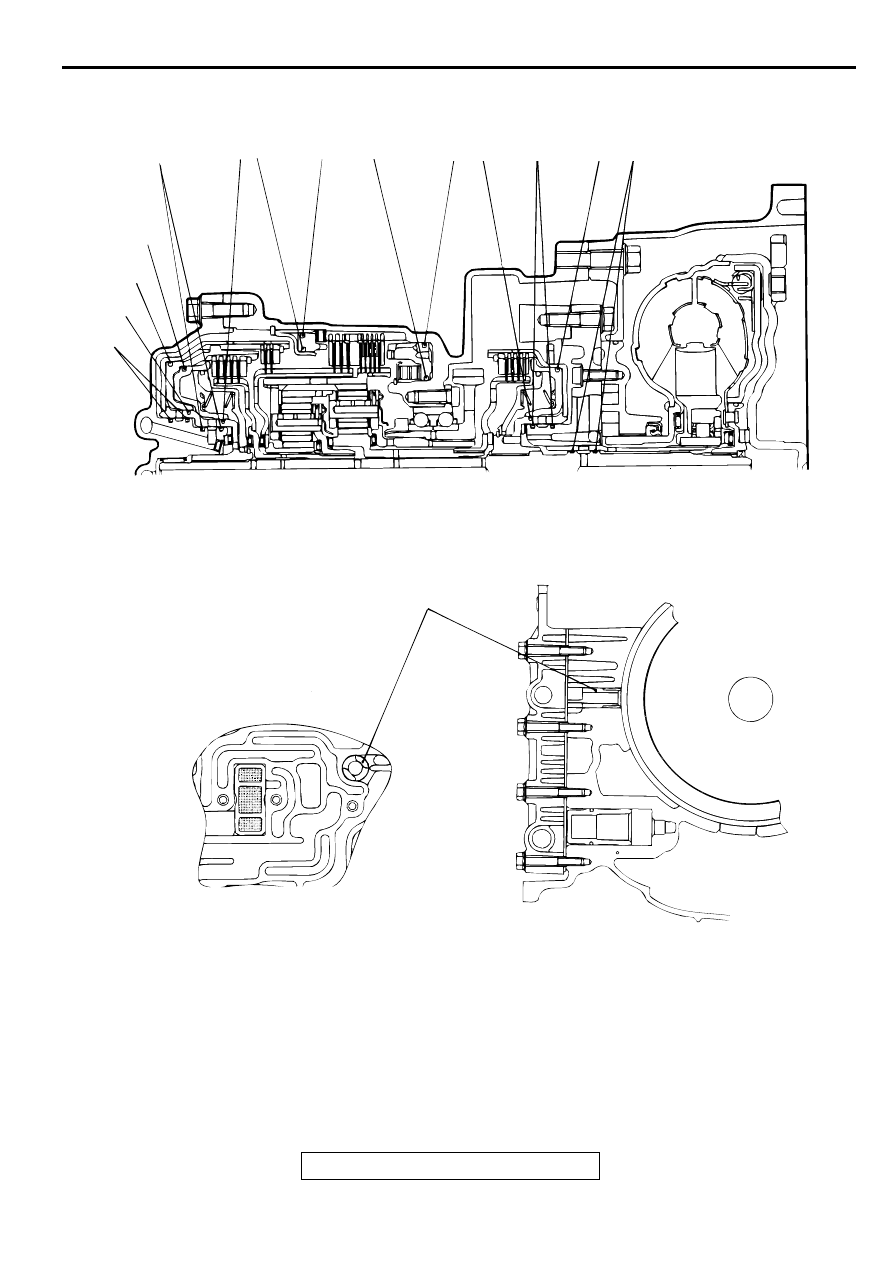

OIL SEAL LAYOUT

AC001829

A

B

C

D

E

F G

H

I

J

K

L

M

N

O

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-29

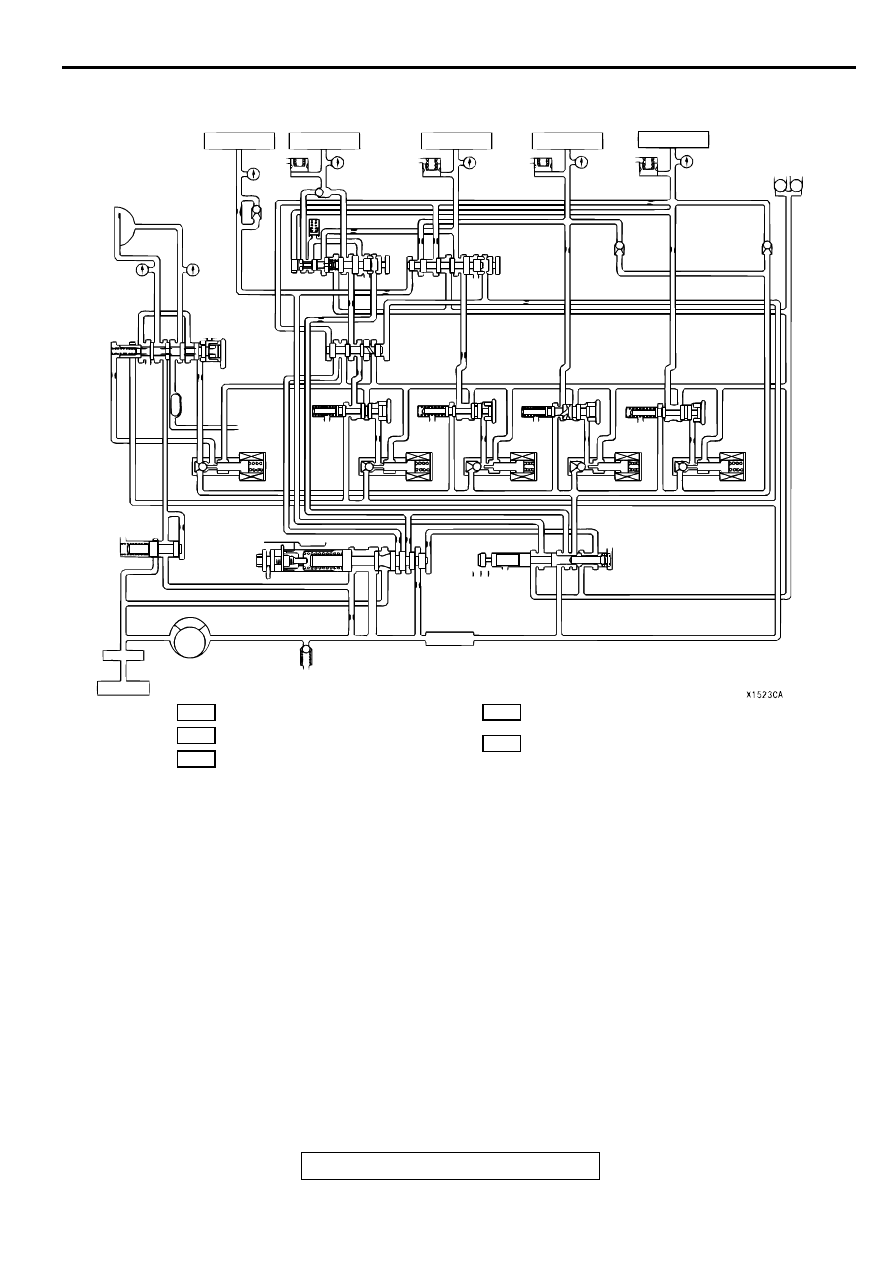

HYDRAULIC CIRCUIT

M1231008800046

PARKING AND NEUTRAL

1

2

3

4

5

6

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

R N

P

D
3
2
L

: LINE PRESSURE

: OIL PUMP SUCTION PRESSURE

: TORQUE CONVERTER CLUTCH
  PRESSURE

: TORQUE CONVERTER AND LUBRICATION
  PRESSURE

: TORQUE CONVERTER CLUTCH SOLENOID
  VALVE PRESSURE

    1.  REVERSE CLUTCH
    2.  LOW-REVERSE BRAKE
    3.  SECOND BRAKE
    4.  UNDERDRIVE CLUTCH
    5.  OVERDRIVE CLUTCH
    6.  ACCUMULATOR
    7.  CHECK BALL
    8.  TORQUE CONVERTER CLUTCH
    9.  FAIL SAFE VALVE A
    10.  FAIL SAFE VALVE B
    11.  TORQUE CONVERTER CLUTCH CONTROL

VALVE

    12.  SWITCH VALVE
    13.  A/T FLUID COOLER
    14.  LUBRICATION
    15.  LOW-REVERSE PRESSURE CONTROL VALVE
    16.  SECOND PRESSURE CONTROL VALVE

    17.  UNDERDRIVE PRESSURE CONTROL VALVE
    18.  OVERDRIVE PRESSURE CONTROL VALVE
    19.  TORQUE CONVERTER CLUTCH SOLENOID

VALVE

    20.  LOW-REVERSE SOLENOID VALVE
    21.  SECOND SOLENOID VALVE
    22.  UNDERDRIVE SOLENOID VALVE
    23.  OVERDRIVE SOLENOID VALVE
    24.  TORQUE CONVERTER PRESSURE

CONTROL VALV E

    25.  REGULATOR VALVE
    26.  MANUAL VALVE
    27.  OIL FILTER
    28.  OIL PUMP
    29.  OIL STRAINER
    30.  RELIEF VALVE
    31.  OIL PAN

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-30

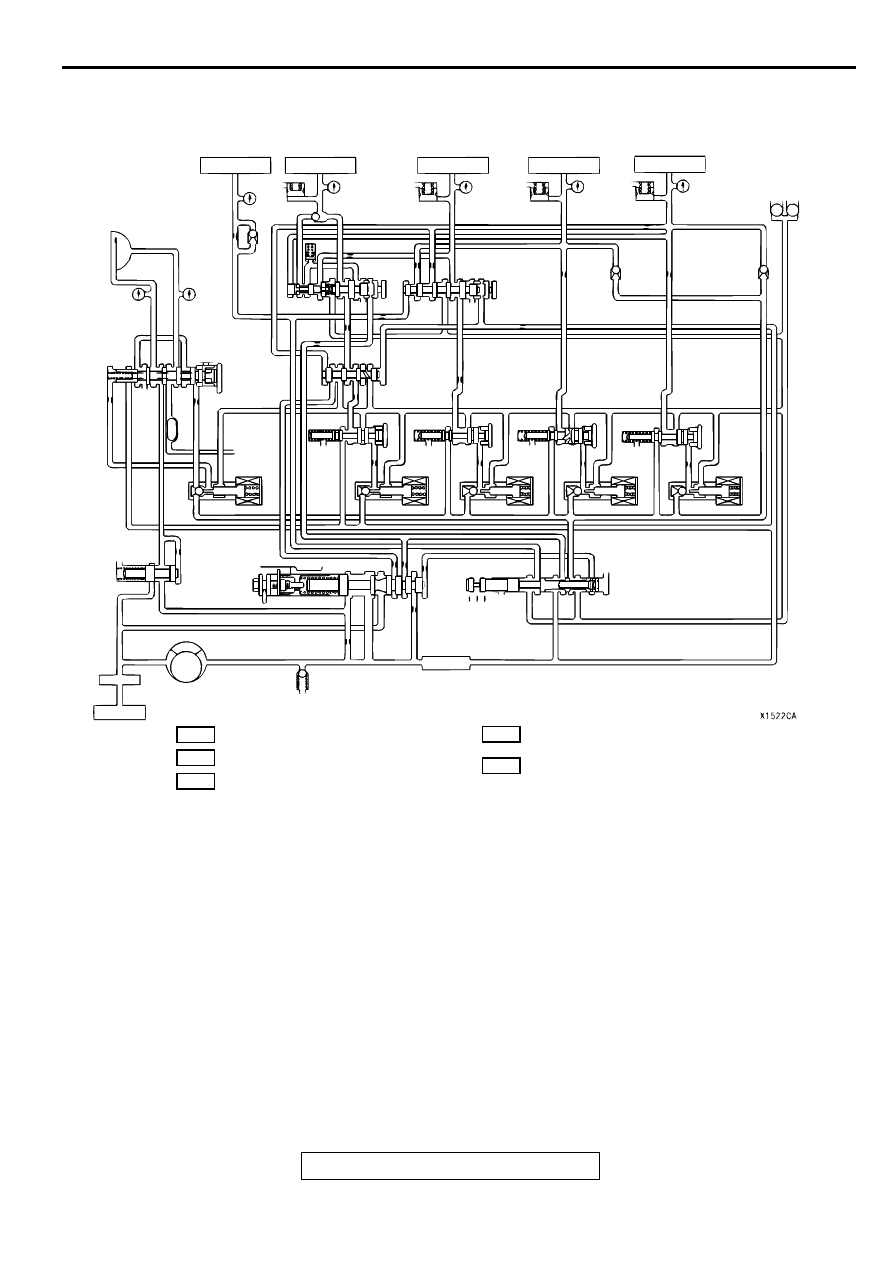

1ST GEAR

1

2

3

4

5

6

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

R N

P

D
3
2
L

: LINE PRESSURE

: OIL PUMP SUCTION PRESSURE

: TORQUE CONVERTER CLUTCH
  PRESSURE

: TORQUE CONVERTER AND LUBRICATION
  PRESSURE

: TORQUE CONVERTER CLUTCH SOLENOID
  VALVE PRESSURE

    1.  REVERSE CLUTCH
    2.  LOW-REVERSE BRAKE
    3.  SECOND BRAKE
    4.  UNDERDRIVE CLUTCH
    5.  OVERDRIVE CLUTCH
    6.  ACCUMULATOR
    7.  CHECK BALL
    8.  TORQUE CONVERTER CLUTCH
    9.  FAIL SAFE VALVE A
    10.  FAIL SAFE VALVE B
    11.  TORQUE CONVERTER CLUTCH CONTROL

VALVE

    12.  SWITCH VALVE
    13.  A/T FLUID COOLER
    14.  LUBRICATION
    15.  LOW-REVERSE PRESSURE CONTROL VALVE
    16.  SECOND PRESSURE CONTROL VALVE

    17.  UNDERDRIVE PRESSURE CONTROL VALVE
    18.  OVERDRIVE PRESSURE CONTROL VALVE
    19.  TORQUE CONVERTER CLUTCH SOLENOID

VALVE

    20.  LOW-REVERSE SOLENOID VALVE
    21.  SECOND SOLENOID VALVE
    22.  UNDERDRIVE SOLENOID VALVE
    23.  OVERDRIVE SOLENOID VALVE
    24.  TORQUE CONVERTER PRESSURE

CONTROL VALV E

    25.  REGULATOR VALVE
    26.  MANUAL VALVE
    27.  OIL FILTER
    28.  OIL PUMP
    29.  OIL STRAINER
    30.  RELIEF VALVE
    31.  OIL PAN
