Mitsubishi Galant. Manual - part 330

FUEL TANK

TSB Revision

FUEL SUPPLY

13C-10

DISASSEMBLY AND ASSEMBLY

M1135004600056

FUEL PUMP MODULE

ASSEMBLY SERVICE POINT

>>A<< GROMMET/O-RING INSTALLATION
Apply a film of gasoline to the grommet and O-ring to prevent
them from damaging or deforming, and then install them.

FUEL GAUGE UNIT CHECK

M1135003100070

Refer to GROUP 54A

−

 Combination Meter

P.54A-63

.

AC000706

1

2

3

4

5

6

7

8

9

10

11

12

13

N

N

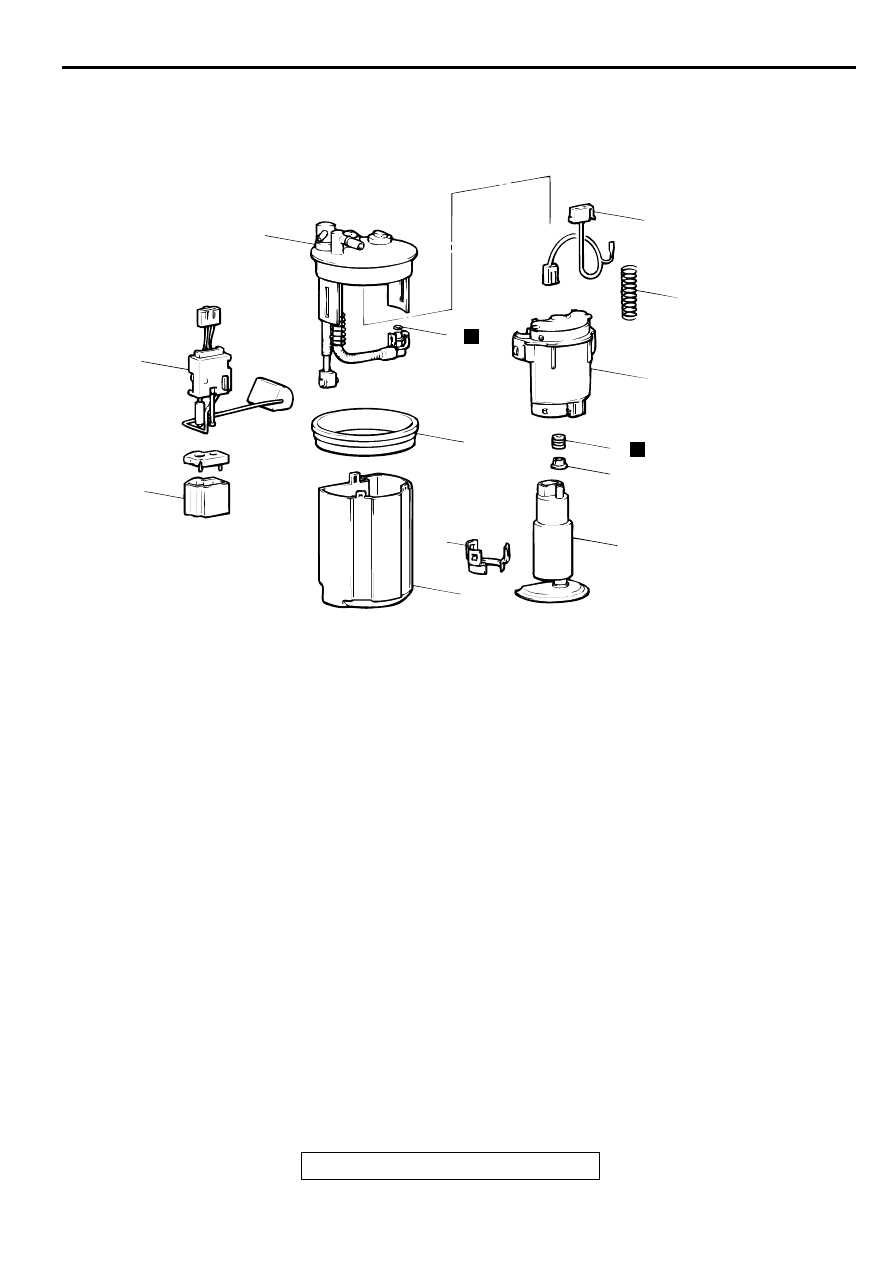

REMOVAL STEPS

1. THERMISTOR CASE
2. FUEL GAUGE UNIT
3. PACKING
4. RESERVOIR CUP
5. PUMP SUPPORT ASSEMBLY

>>A<<

6. O-RING
7. SPRING

8. PUMP HARNESS
9. LOCK BRACKET
10. FUEL PUMP

>>A<<

11. GROMMET
12. SPACER
13. FUEL FILTER

REMOVAL STEPS (Continued)

SPECIFICATIONS

TSB Revision

FUEL SUPPLY

13C-11

FUEL TANK DIFFERENTIAL PRESSURE SENSOR
CHECK

M1135003200077

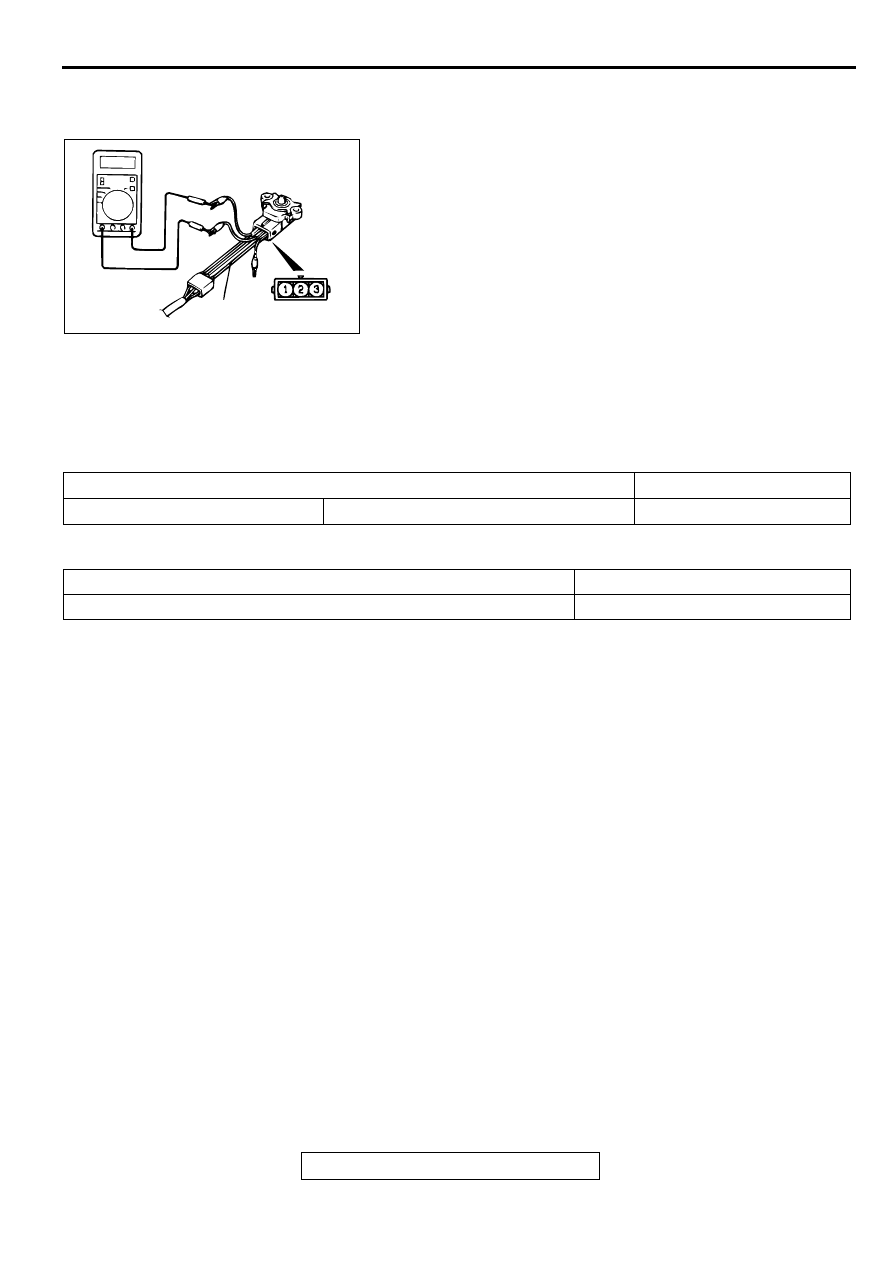

1. Disconnect the fuel tank differential pressure sensor

connector and connect special tool MB991348 between the
terminals of the disconnected connector.

2. Turn the ignition switch to "ON" and measure the output

voltage between terminals 2 and 3.

Standard value: 2.0

−−−−

 3.0 V

SPECIFIC ATIO NS

FASTENER TIGHTENING SPECIFICATION

M1135003900117

SERVICE SPECIFICATION

M1135000300075

ACX00762 AB

MB991348

ITEMS

SPECIFICATION

Fuel supply

Band assembly nut

26 Nm (19 ft-lb)

ITEMS

STANDARD VALUE

Fuel tank differential pressure sensor output voltage V

2.0

−

 3.0
