FUEL TANK

TSB Revision

FUEL SUPPLY

13C-6

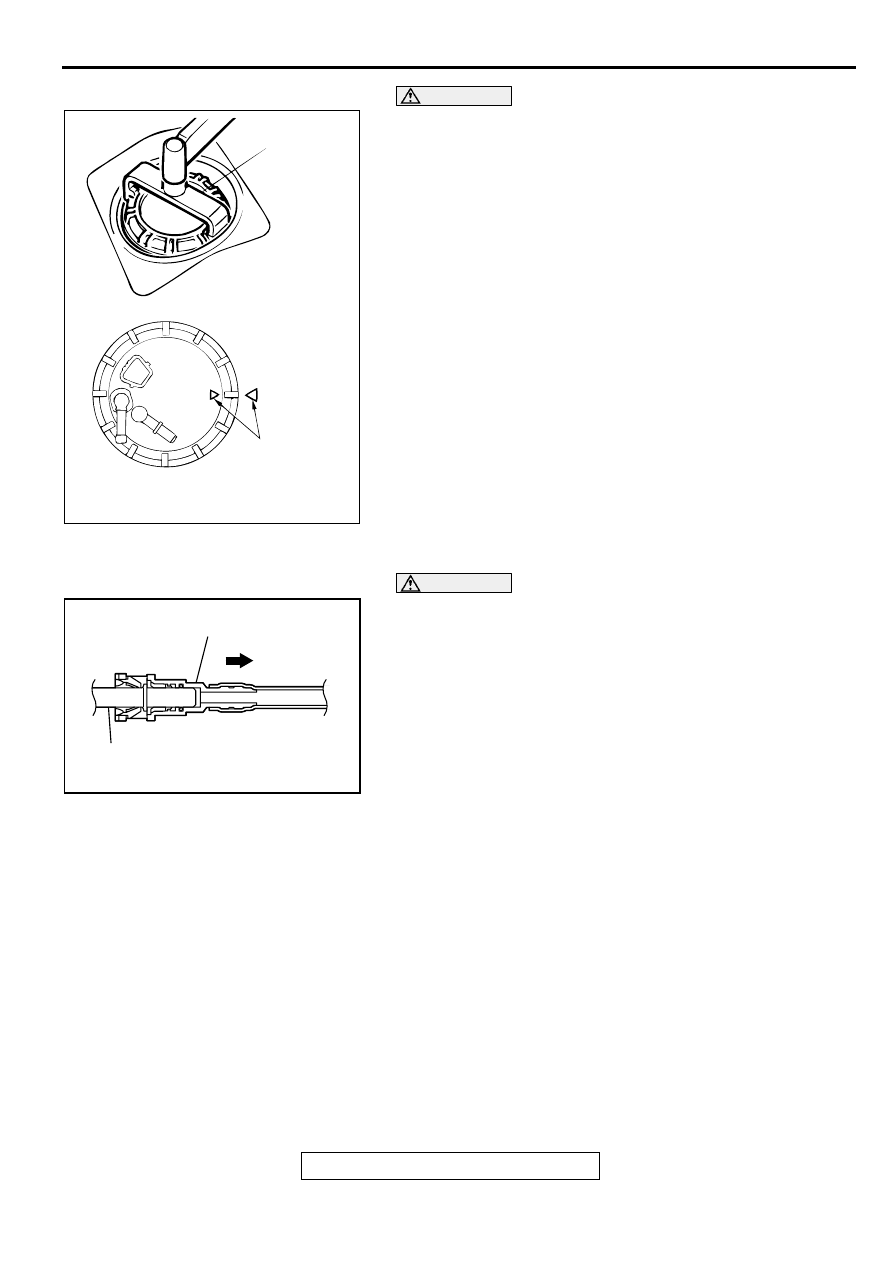

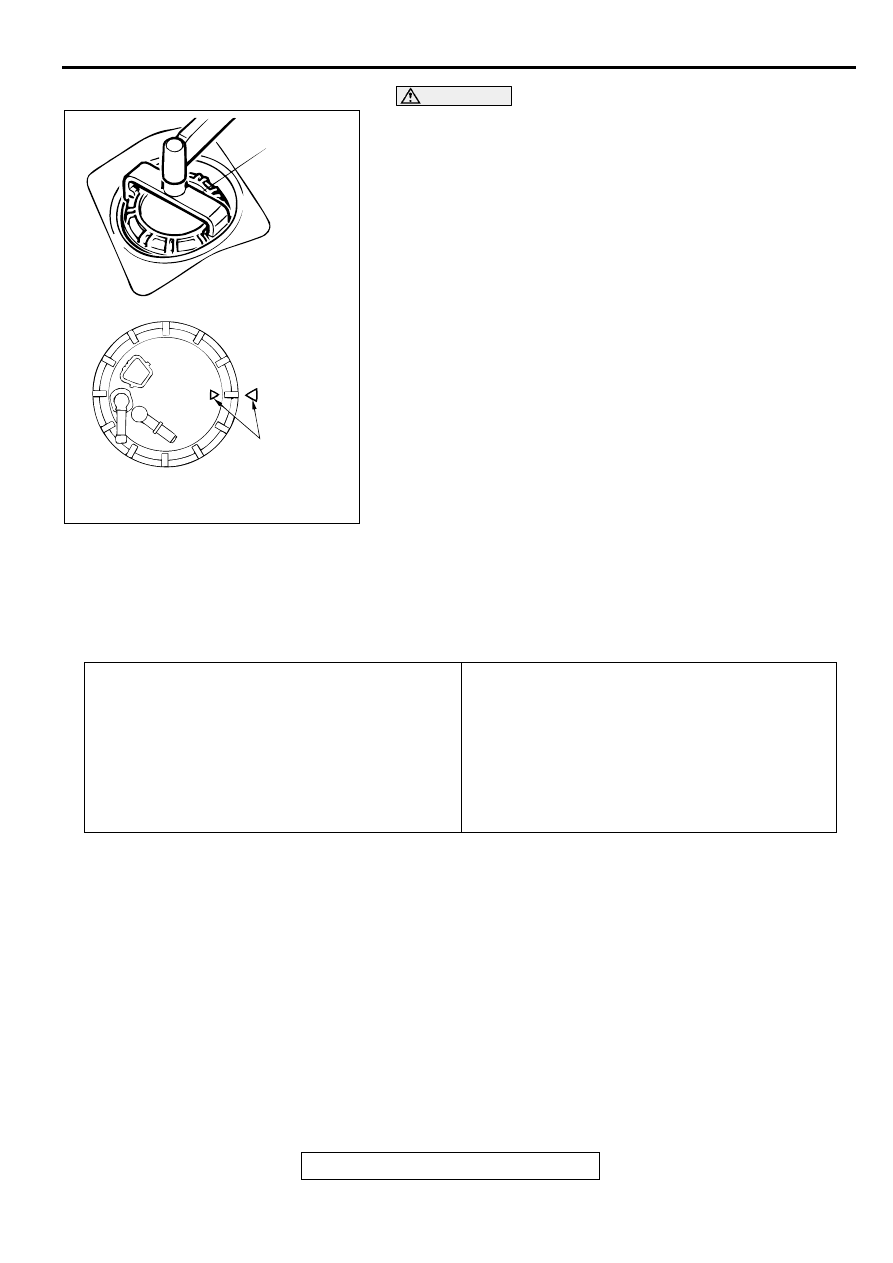

CAUTION

When Tightening, be careful not to let the fuel pump
module turn together with the cap. If the mating marks are
misaligned, the float may measure a remaining amount of
fuel in correctly, causing the low fuel warning light to
malfunction.
7. Use special tool MB991480 to align the mating marks on the

fuel tank and fuel pump module, and tighten the cap.

8. Check for leaks from the installation section of the fuel pump

module by the following procedure.

(1) Apply soapy water to the inside diameter of the cap.
(2) Choke the vapor hose and main hose, apply an internal

pressure of 10 kPa (1.45 psi) or less from the return hose
and check that no bubbles form in the soapy water.

9. Connect the connector, and then install the protector.

10.Install the rear seat cushion. (Refer to GROUP 52A

−

 Rear

Seat

P.52A-20

.)

FU EL TA N K

FUEL TANK REMOVAL AND INSTALLATION

M1135001900070

AC000703

MB991480

MATING MARKS

AB

Pre-removal Operation

•

Draining Fuel

•

Reduce the inner Pressure of Fuel Line and Hose [Refer
to GROUP 13A <2.4L>

P.13A-442

, 13B <3.0L>

P.13B-

523



−

 On-vehicle service

−

 fuel pump Connector

Disconnection (How to Reduce Pressurized Fuel Line).]

•

Center Exhaust Pipe Removal (Refer to GROUP
15<2.4L>

P.15-18

, <3.0L>

P.15-19

.)

•

Evaporator Hose Removal (Refer to GROUP 17

−



Evaporator

P.17-95

.)

Post-installation Operation

•

Evaporator Hose Installation (Refer to GROUP 17

−



Evaporator

P.17-95

.)

•

Center Exhaust Pipe Installation (Refer to GROUP
15<2.4L>

P.15-18

, <3.0L>

P.15-19

 .)

•

Refilling Fuel

•

Checking for Fuel Leaks

FUEL TANK

TSB Revision

FUEL SUPPLY

13C-7

AC000707AB

1

2

3

4

5

4

6

14

15

12

13

10

9

8

8

4

7

4

16

17

18

19

20

21

20

20

22

20

23

11

26 Nm
19 ft-lb

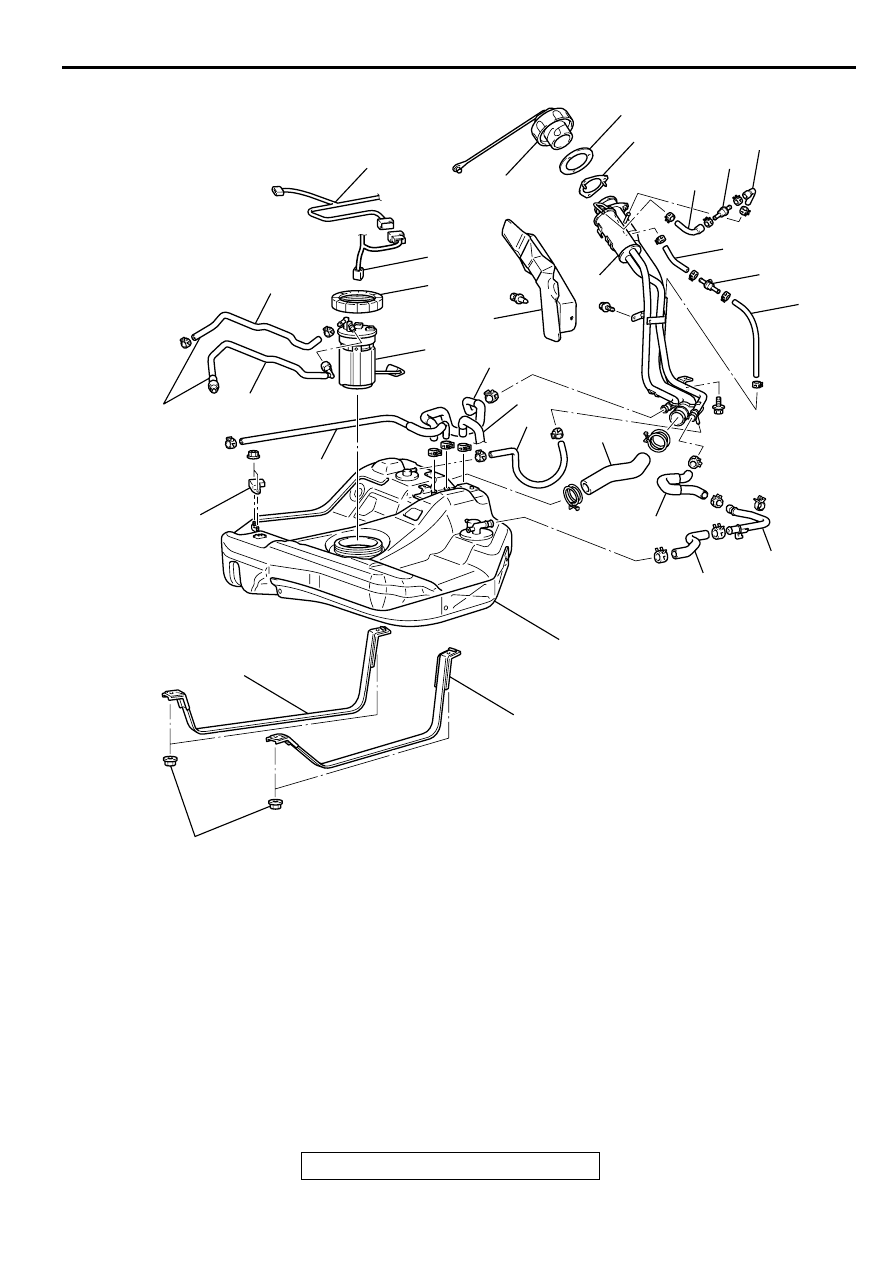

REMOVAL STEPS

1. BODY HARNESS CONNECTION
2. HOSE CONNECTION
3. PURGE HOSE
4. VAPOR HOSE
5. VENT HOSE
6. FILLER HOSE
7. PIPE ASSEMBLY
8. BAND ASSEMBLY
9. FUEL TANK ASSEMBLY
10. DIFFERENTIAL PRESSURE

SENSOR

11. FUEL HARNESS

>>B<<

12. HIGH-PRESSURE FUEL HOSE
13. FUEL RETURN HOSE

<<A>> >>A<<

14. CAP
15. FUEL PUMP MODULE
16. FILLER NECK PROTECTOR
17. FUEL CAP
18. REINFORCEMENT
19. PACKING
20. VAPOR HOSE
21. CHECK VALVE ASSEMBLY (1WAY)
22. CHECK VALVE ASSEMBLY (2WAY)
23. FUEL FILLER NECK ASSEMBLY

REMOVAL STEPS (Continued)

FUEL TANK

TSB Revision

FUEL SUPPLY

13C-8

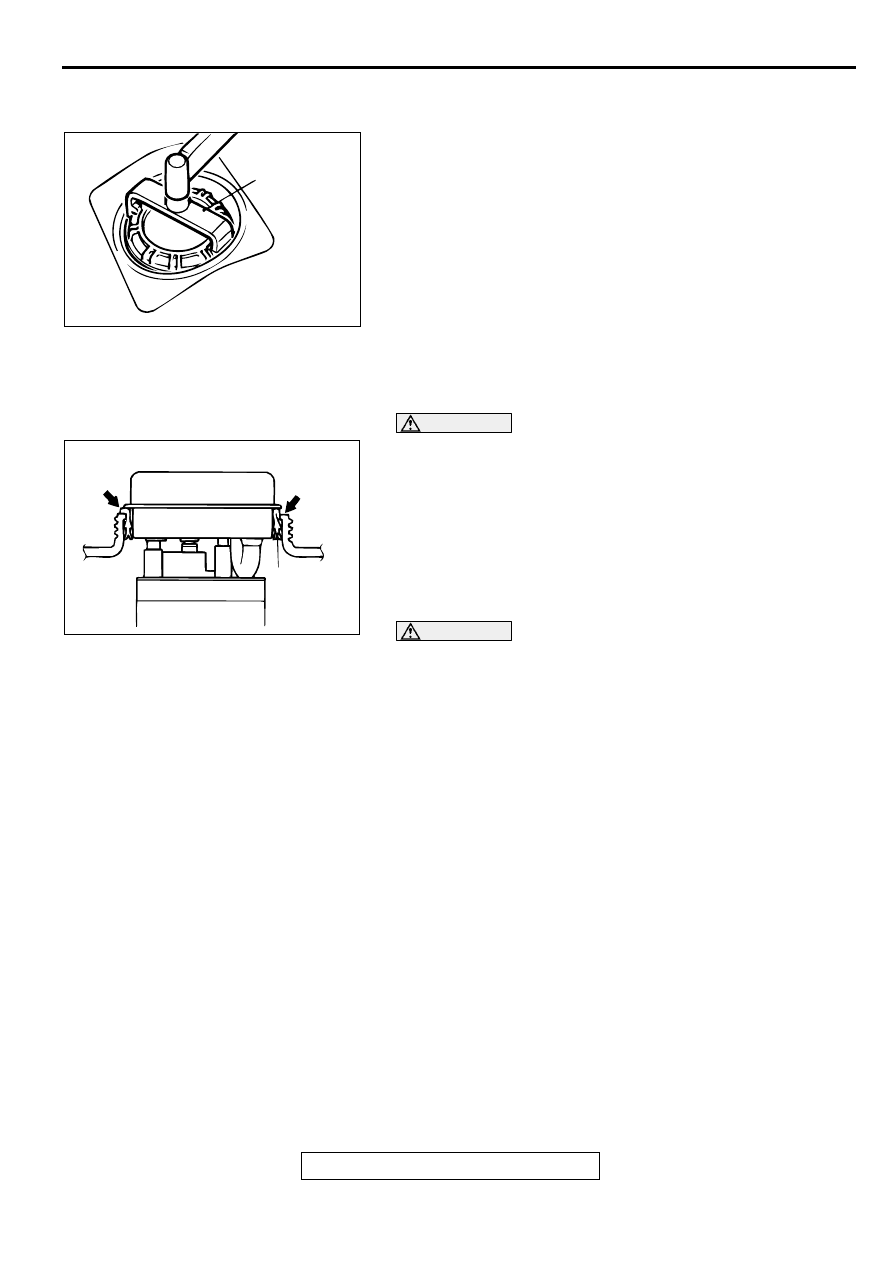

REMOVAL SERVICE POINT

<<A>> CAP REMOVAL
Use special tool MB991480 to remove the cap.

INSTALLATION SERVICE POINTS

>>A<< CAP INSTALLATION

CAUTION

Install the packing to the fuel tank, and then install the fuel
pump module to the fuel tank. Installing the packing to the
fuel pump module will damage the packing lip when
installing the fuel pump module to the fuel tank, and fuel
leakage will occur.
1. Check that the fuel tank is not damaged or deformed, and

then securely install the packing to the fuel tank.

NOTE: If the packing is damaged or deformed, replace with
new packing.

CAUTION

•

Do not tilt the fuel pump module when installing.

•

The packing should not be folded over as shown by "A"
in the illustration.

2. Apply soap water to the inside of the packing, and then

install the fuel pump module.

AC000701AB

MB991480

AC000702AB

OK

A

(INCORRECT)

PACKING

FUEL TANK

TSB Revision

FUEL SUPPLY

13C-9

CAUTION

When Tightening, be careful not to let the fuel pump
module turn together with the cap. If the mating marks are
misaligned, the float may measure a remaining amount of
fuel in correctly, causing the low fuel warning light to
malfunction.
3. Use special tool MB991480 to align the mating marks on the

fuel tank and fuel pump module, and tighten the cap.

>>B<< HIGH-PRESSURE FUEL HOSE INSTALLATION

CAUTION

Connect the high-pressure hose, and then pull it gently in
the direction of removal to check that the hose is firmly
connected.

AC000703

MB991480

MATING MARKS

AB

AC004359AB

CORRESPONDING SIDE

HIGH-PRESSURE HOSE
