INTAKE MANIFOLD AND WATER PUMP

TSB Revision

ENGINE OVERHAUL <2.4L ENGINE>

11B-28

.

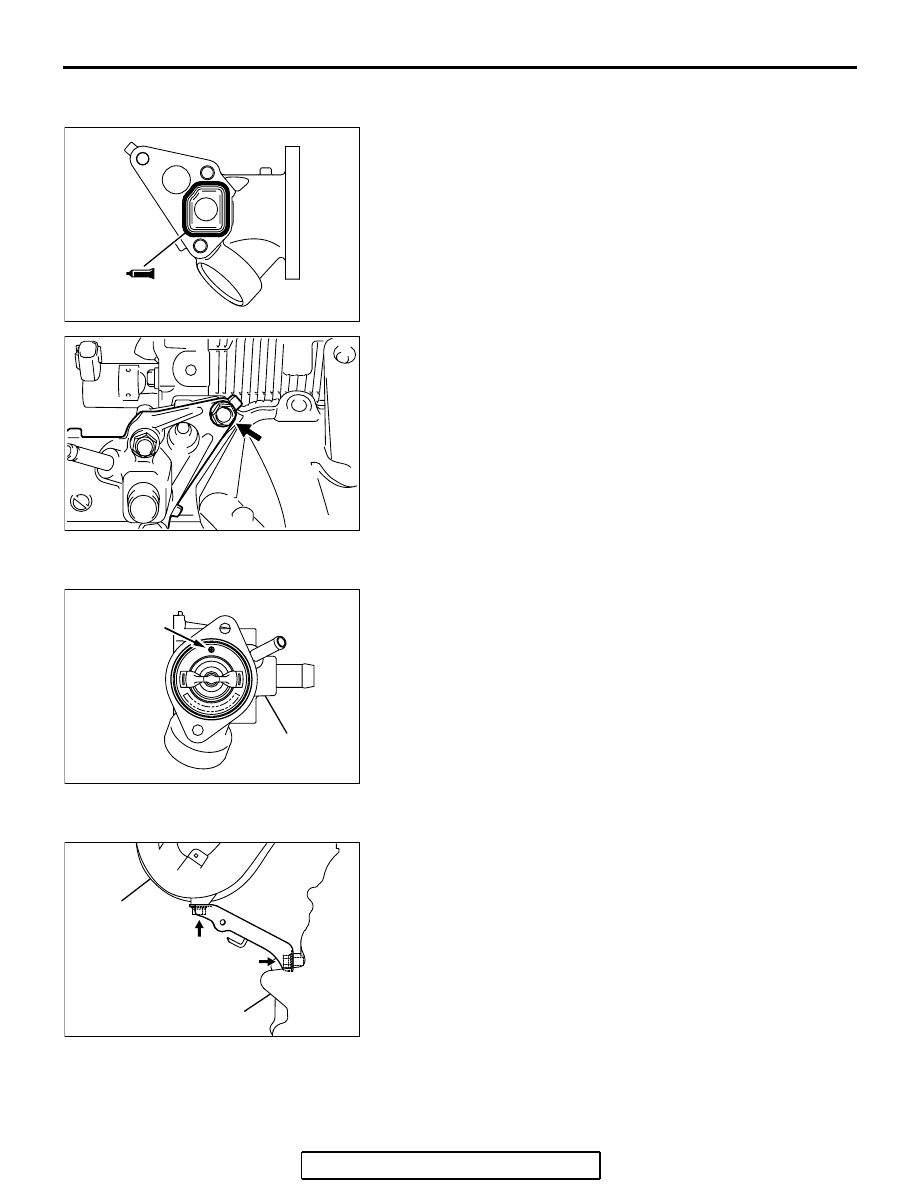

>>E<< THERMOSTAT HOUSING INSTALLATION

1. Apply a 3 mm (0.12 inch) diameter bead of sealant

MITSUBISHI Genuine Part number MD970389 or equivalent
to the groove as shown in the illustration.

2. Coat the threads of the seal bolt in the illustration with 3M



AAD Part number 8672 or equivalent before tightening.

3. Install the housing quickly (within 15 minutes) while the

sealant is wet and tighten the bolts to the specified torque.

Tightening torque: 24

±

 4 N

⋅

m (18

±

 2 ft-lb)

NOTE: After installation, keep the sealed area away from
the coolant for approximately one hour.

.

>>F<< THERMOSTAT INSTALLATION

1. Check that the rubber ring is undamaged and seated

correctly in the thermostat flange.

2. Install the thermostat as shown in the illustration. The jiggle

valve must be at the top position.

.

>>G<< INTAKE MANIFOLD STAY INSTALLATION

1. Install the intake manifold stay and tighten the bolts just

finger tight.

2. Check to ensure that the stay is in close contact with the

bosses of the intake manifold and cylinder block.

3. First tighten the intake manifold side bolts to the specified

torque, then the cylinder block side bolts to the specified
torque.

Tightening torque: 31

±

 3 N

⋅

m (23

±

 2 ft-lb)

.

AK301337AC

ø 3 mm
(0.12 in)

AK300158

AK301862AB

JIGGLE VALVE

THERMOSTAT
HOUSING

AK301361

CYLINDER BLOCK

INTAKE
MANIFOLD

AD

INTAKE MANIFOLD AND WATER PUMP

TSB Revision

ENGINE OVERHAUL <2.4L ENGINE>

11B-29

>>H<<  WATER INLET PIPE/O-RING

CAUTION

Keep the O-ring free of oil or grease.
1. Attach a new O-ring to each end of the water inlet pipe.

2. Wet the O-ring with water.
3. Insert the rear end of the pipe into the thermostat housing.

AK301861

O-RING

WATER INLET PIPE

AB

ROCKER ARMS AND CAMSHAFT

TSB Revision

ENGINE OVERHAUL <2.4L ENGINE>

11B-30

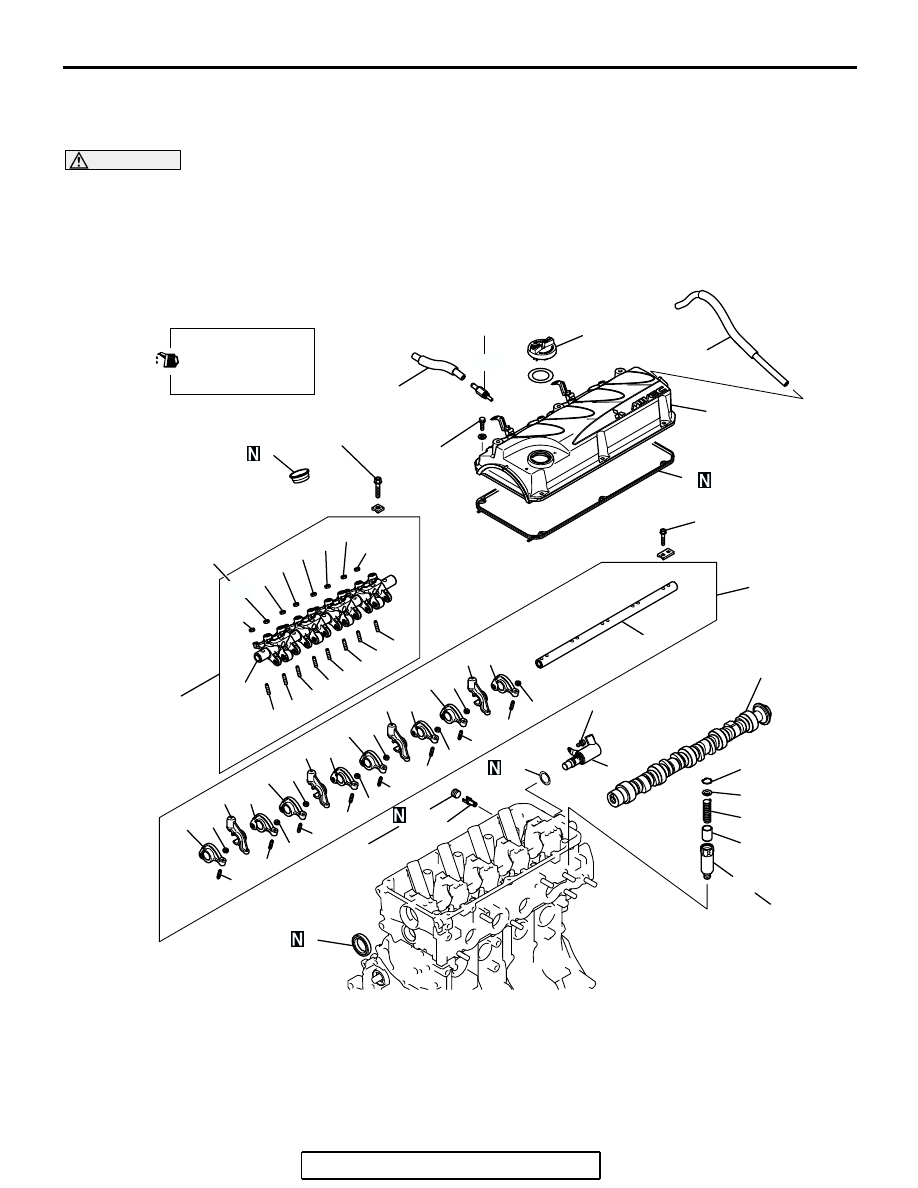

ROCKER ARMS AND CAMSHAFT

REMOVAL AND INSTALLATION

M1113005400615

CAUTION

Much higher accuracy is required in the rocker arm installation (at the intake side). Therefore, mis-
takes in the rocker arm installation procedure might cause the operation failure. At the overhaul,
surely tag the set of Rocker arm "A," T-lever and Rocker arm "B" and then remove the set. At the
assembly, install Rocker arm "A," T-lever and Rocker arm "B" to Rocker shaft in accordance with the
tag made during removal.

AK401682

1

2

4

5

6

AB

7

10

14

15 16

17

18

20

21
22

23

24

25

26

8

27

11

12

11

12

14

15 16

11

12

11

12

14

15 16

11

12

11

12

14

15 16

11

12

11

12

19

9

11

11

11

11

11

11

11

12

12

12

12

12

12

12

12

13

9.0 ± 1.0 N·m
80 ± 8 in-lb

11 ± 1 N·m
98 ± 8 in-lb

3.5 ± 0.5 N·m
31 ± 4 in-lb

44 ± 5 N·m
33 ± 3 ft-lb

47 ± 7 N·m
35 ± 4 ft-lb

13 ± 1 N·m
115 ± 8 in-lb

10 ± 2 N·m
89 ± 17 in-lb

13 ± 1 N·m
115 ± 8 in-lb

11

3

APPLY ENGINE OIL
TO ALL MOVING
PARTS BEFORE
INSTALLATION.

REMOVAL STEPS

1. BREATHER HOSE
2. POSITIVE CRANKCASE

VENTILATION HOSE

3. POSITIVE CRANKCASE

VENTILATION VALVE

4. OIL FILLER CAP

5. ROCKER COVER
6. ROCKER COVER GASKET
7. OIL SEAL

>>D<<

8. OIL SEAL

<<A>> >>C<<

9. ROCKER ARMS AND ROCKER

ARM SHAFT  (INTAKE SIDE)

REMOVAL STEPS (Continued)

ROCKER ARMS AND CAMSHAFT

TSB Revision

ENGINE OVERHAUL <2.4L ENGINE>

11B-31

Required Special Tools:

• MD998713: Camshaft Oil Seal Installer

REMOVAL SERVICE POINT

.

<<A>> ROCKER ARMS AND ROCKER ARM
SHAFT REMOVAL

When the rocker arm is removed from the rocker shaft, tag
them to show the installation location for the reinstallation of the
rocker arm, the T-lever, the piston arm assembly and so on.

INSTALLATION SERVICE POINTS

.

>>A<<  ENGINE  OIL CONTROL VALVE / O-RING
INSTALLATION

CAUTION

• Do not reuse O-ring.

• Install the O-ring after wrap a tape not having adhesion

(such as a tape) round the notch on the oil passage of
engine oil control valve to prevent it from damage. The
damaged O-ring may cause oil leakage.

1. Apply a little amount of engine oil to the O-ring of engine oil

control valve.

2. Install the engine oil control valve to the cylinder head.
3. Tighten the engine oil control valve to the specified torque of

11

± 1 N⋅m.

.

<<A>> >>C<<

10.ROCKER ARMS AND ROCKER

ARM SHAFT (EXHAUST SIDE)

11. NUT

>>B<<

12.ADJUSTING SCREW
13.ROCKER ARM "A"
14.T-LEVER
15.ROCKER ARM "B"
16.ROCKER ARM SHAFT  (INTAKE

SIDE)

17.ROCKER ARM "C"
18.PISTON ARM ASSEMBLY
19.ROCKER ARM "D"
20.ROCKER ARM SHAFT  (EXHAUST

SIDE)

REMOVAL STEPS (Continued)

>>A<<

21.ENGINE OIL CONTROL VALVE

>>A<<

22.O-RING
23.SNAP RING
24.ACCUMULATOR SPRING SEAT
25.PLUNGER SPRING
26.ACCUMULATOR PLUNGER
27.ACCUMULATOR BODY
28.TAPER PLUG
29.ENGINE OIL CONTROL VALVE

FILTER

30.CAMSHAFT

REMOVAL STEPS (Continued)

AK303651AD

TAPE
