AUTO-CRUISE CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-26

(5) Measure the ground voltage between special tool 23-pin

connector (without red tape) terminal 28 (PCM connector
B-20 terminal 28) and ground.

(6) Turn the "CRUISE" (MAIN) switch to the "OFF" position.
(7) Turn the ignition switch to the "LOCK" (OFF) position.
(8) Disconnect special tool MB991923 between the PCM and

the body-side harness connector.

(9) Reconnect all the connectors to the PCM.
Q: Is the measured voltage 0.5 volt or less?

YES : Go to Step 12.
NO :  Go to Step 11.

STEP 11. Check PCM connector B-20 for loose, corroded
or damaged terminals, or terminals pushed back in the
connector.
Q: Are the connector and terminals in good condition?

YES : Install the air bag module (driver’s side). (Refer to

GROUP 52B, Air Bag Modules and Clock Spring

P.52B-369

). Then go to Step 17.

NO :  Repair or replace the faulty connector. (Refer to

GROUP 00E, Harness Connector Inspection

P.00E-2

). Install the air bag module (driver’s side).

(Refer to GROUP 52B, Air Bag Modules and Clock
Spring

P.52B-369

). Then go to Step 18.

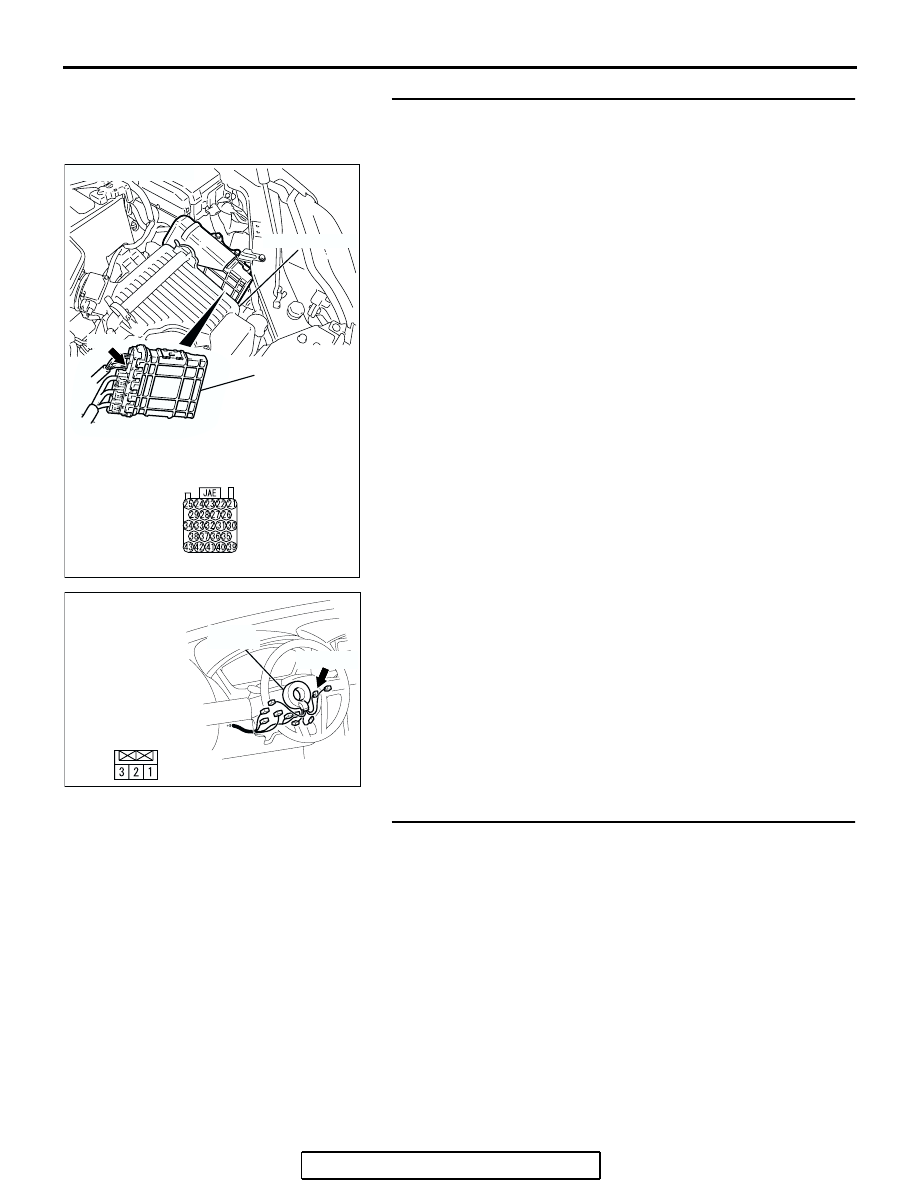

AC209615 AB

SPECIAL TOOL 23-PIN
CONNECTOR
(WITHOUT RED TAPE):
COMPONENT SIDE

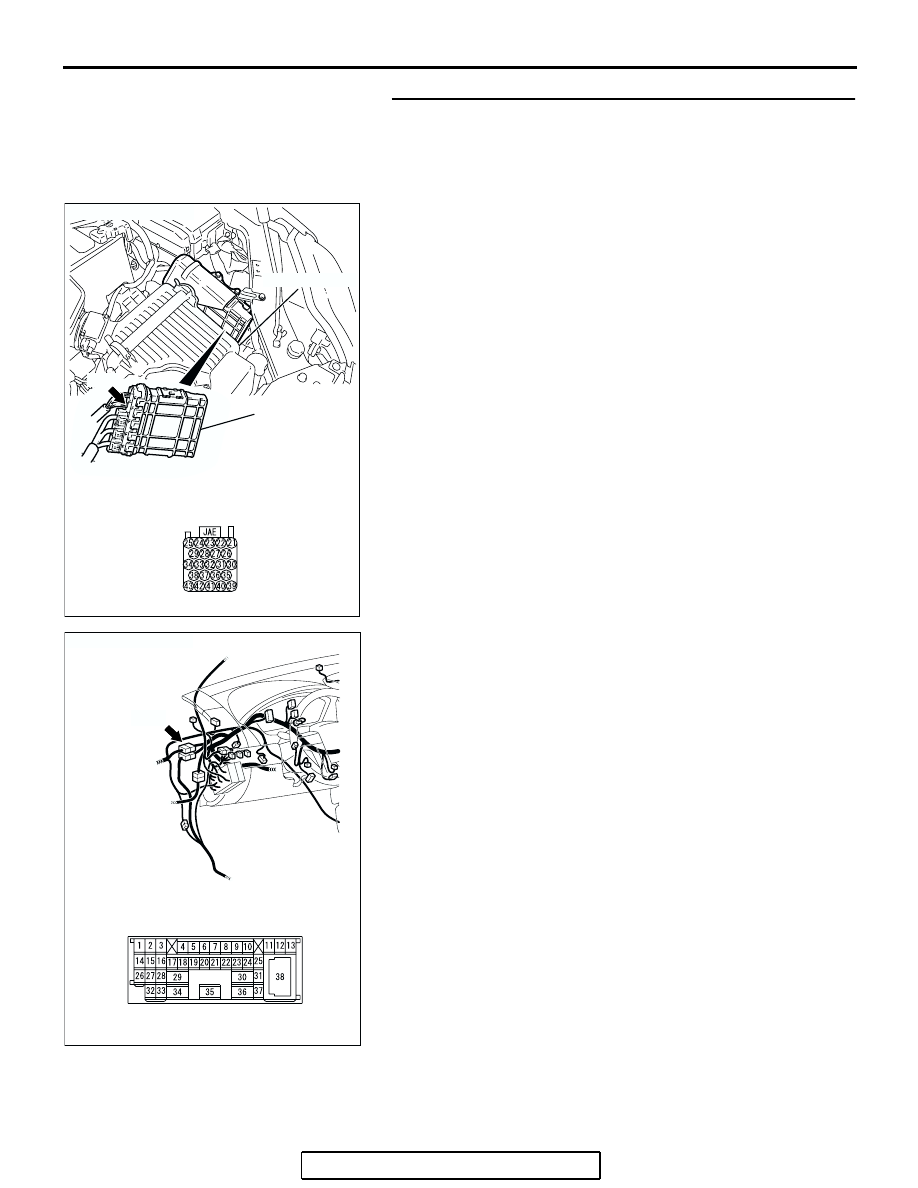

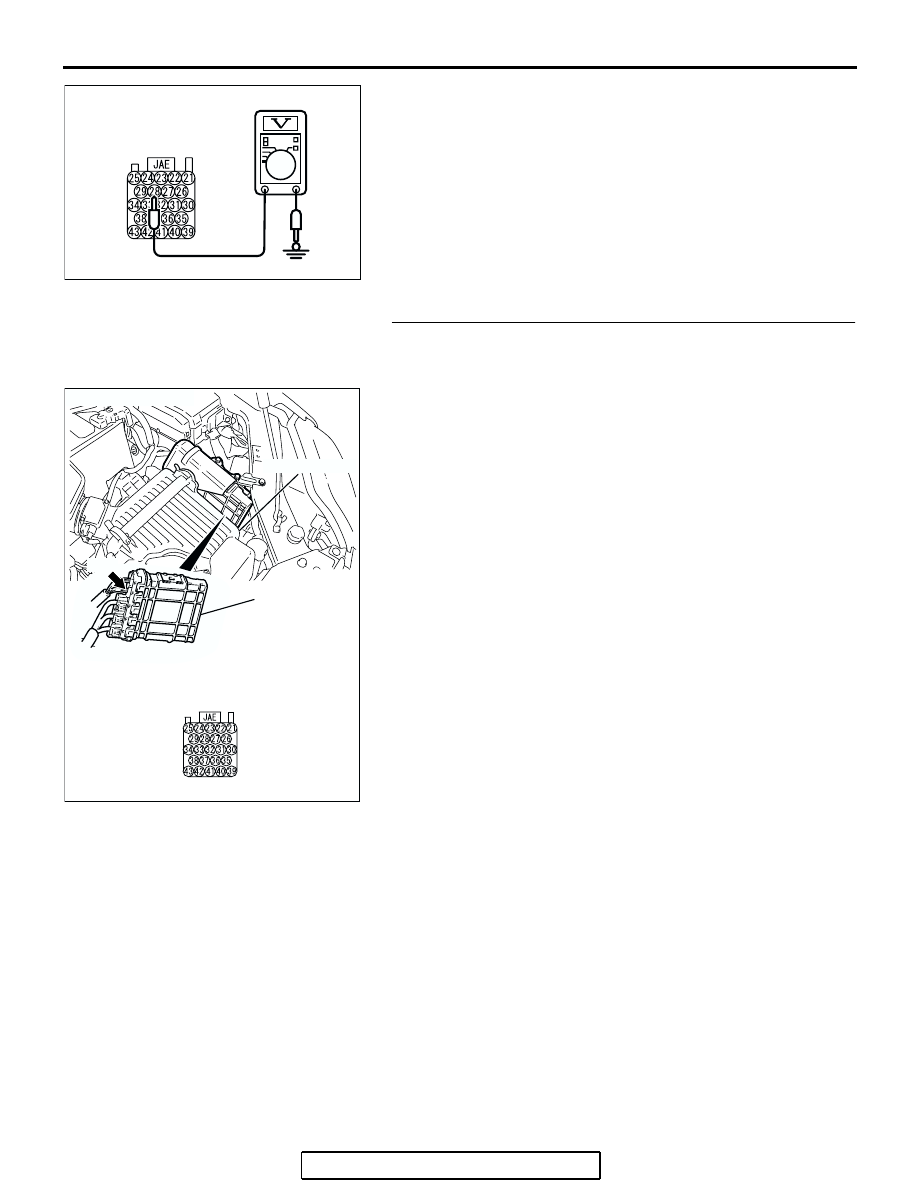

AC305710

B-20 HARNESS

CONNECTOR:

COMPONENT SIDE

AD

B-20

CONNECTOR: B-20

AIR CLEANER

PCM

AUTO-CRUISE CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-27

STEP 12. Check PCM connector B-20, intermediate
connector C-29, auto-cruise control switch connector
C-302 and clock spring connectors C-303 and C-306 for
loose, corroded or damaged terminals, or terminals
pushed back in the connector.

AC305710

B-20 HARNESS

CONNECTOR:

COMPONENT SIDE

AD

B-20

CONNECTOR: B-20

AIR CLEANER

PCM

AC305232

C-29

CONNECTOR: C-29

AC

C-29 MALE SIDE CONNECTOR

AUTO-CRUISE CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-28

Q: Are the connectors and terminals in good condition?

YES : Go to Step 13.
NO :  Repair or replace the faulty connector. (Refer to

GROUP 00E, Harness Connector Inspection

P.00E-2

). Install the air bag module (driver’s side).

(Refer to GROUP 52B, Air Bag Modules and Clock
Spring

P.52B-369

). Then go to Step 18.

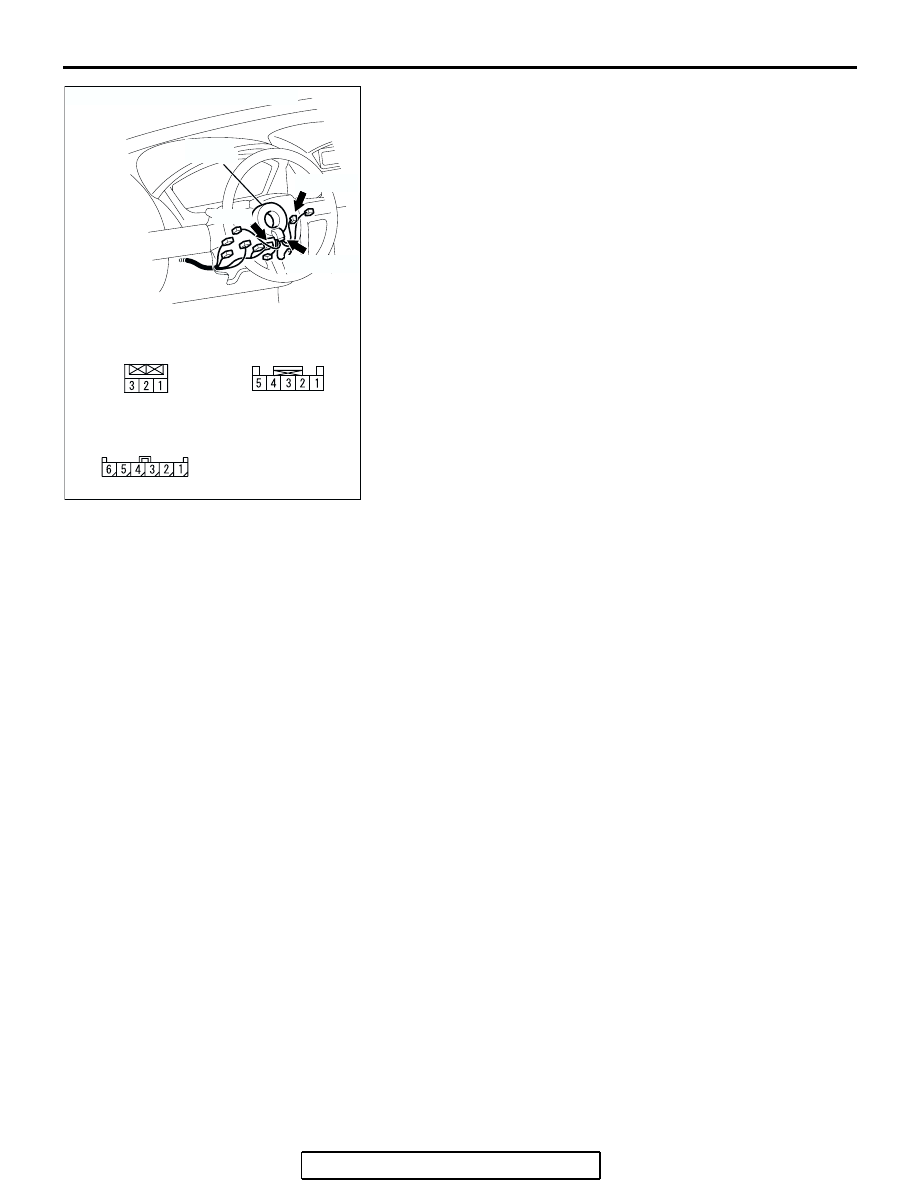

AC305236

C-306 HARNESS

CONNECTOR:

COMPONENT SIDE

C-303 HARNESS

CONNECTOR:

COMPONENT SIDE

C-302 HARNESS

CONNECTOR:

COMPONENT SIDE

AB

C-302 (Y)

C-303 (GR)

C-306

CONNECTORS: C-302, C-303, C-306

CLOCK

SPRING

AUTO-CRUISE CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-29

STEP 13. Check the harness wire between PCM connector
B-20 terminal 28 and auto-cruise control switch connector
C-302 terminal 3 for damage.
Q: Are the harness wires in good condition?

YES : Go to Step 14.
NO :  Repair the damaged harness wire and install the air

bag module (driver’s side). (Refer to GROUP 52B, Air
Bag Modules and Clock Spring

P.52B-369

). Then go

to Step 18.

STEP 14. Check the clock spring.
Refer to GROUP 52B, Air Bag Modules and Clock Spring

P.52B-375

.

Q: Is the clock spring in good condition?

YES : It can be assumed that this malfunction is intermittent.

(Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Points

− How to

Cope with Intermittent Malfunction

P.00-14

). Install

the air bag module (driver’s side). (Refer to GROUP
52B, Air Bag Modules and Clock Spring

P.52B-369

).

Then go to Step 18.

NO :  Replace the clock spring and install the air bag

module (driver’s side). (Refer to GROUP 52B, Air Bag
Modules and Clock Spring

P.52B-369

). Then go to

Step 18.

AC305710

B-20 HARNESS

CONNECTOR:

COMPONENT SIDE

AD

B-20

CONNECTOR: B-20

AIR CLEANER

PCM

AC305235AB

C-302 (Y)

CONNECTOR: C-302

C-302 HARNESS

CONNECTOR:

COMPONENT SIDE

CLOCK

SPRING
