PARKING BRAKE LINING AND DRUM

TSB Revision

PARKING BRAKES

36-10

INSTALLATION SERVICE POINTS

.

>>A<< REAR BRAKE CHAMBER RETAINER
INSTALLATION

Use pliers or a similar tool to close the rear brake chamber
retainer end onto the pin.

.

>>B<< REAR BRAKE SHOE SLACK ADJUSTER
INSTALLATION

Install the rear brake shoe slack adjuster as shown.

.

AC000926 AF

PIN OF REAR BRAKE
SHOE ASSEMBLY

REAR BRAKE CHAMBER
RETAINER

AC206987

AB

REAR BRAKE SHOE
SLACK ADJUSTER

REAR

LEFT SIDE WHEEL

AC206987

AC

REAR BRAKE SHOE
SLACK ADJUSTER

FRONT

RIGHT SIDE WHEEL

PARKING BRAKE LINING AND DRUM

TSB Revision

PARKING BRAKES

36-11

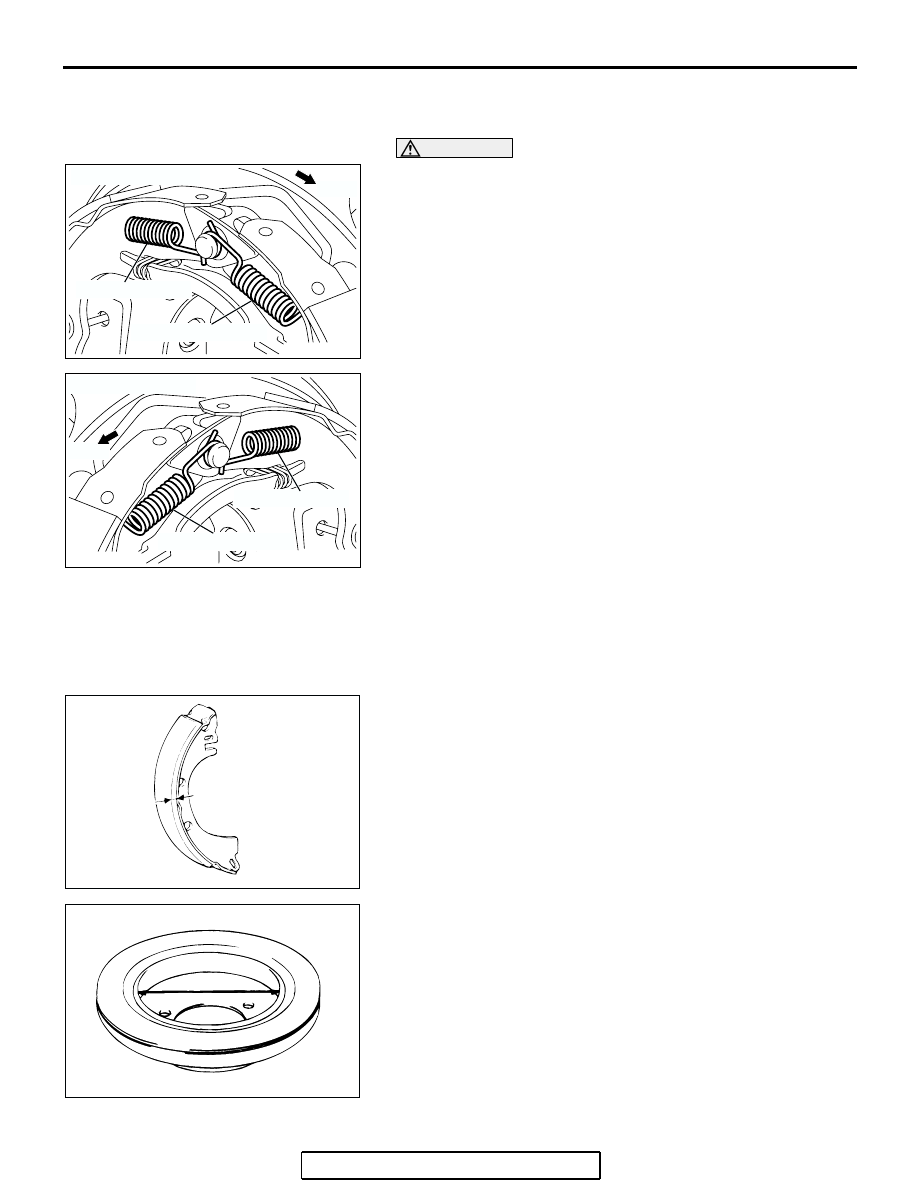

>>C<< SHOE-TO-ANCHOR SPRING
INSTALLATION

CAUTION

The front and rear shoe-to-anchor springs are not inter-
changeable, so the blue spring must be installed at the
front side and the yellow spring must be installed at the
rear side.
Install the shoe-to-anchor springs in the order shown in the
illustration.

INSPECTION

M1361002600260

PARKING BRAKE LINING AND BRAKE DRUM
CHECK

1. Measure the thickness of the brake lining at several places.

Standard value: 2.8 mm (0.11 inch)
Minimum Limit: 1.0 mm (0.04 inch)

2. If the thickness of the brake lining is below the limit, replace

the shoe assemblies on both sides of the vehicle. Never
replace only one side.

3. Measure the inside diameter of the brake disc in two places

or more.

Standard value: 168.0 mm (6.61 inches)
Limit: 169.0 mm (6.65 inches)

4. If the inside diameter exceeds the limit, or if it is excessively

worn on one side, replace the brake disc.

AC206986

AB

REAR

1 (BLUE SPRING)

2 (YELLOW SPRING)

LEFT SIDE WHEEL

AC209387

AB

REAR

1 (BLUE SPRING)

2 (YELLOW SPRING)

RIGHT SIDE WHEEL

ACX00708AB

ACX00709AB

SPECIFICATIONS

TSB Revision

PARKING BRAKES

36-12

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1361003500266

SERVICE SPECIFICATIONS

M1361000300412

LUBRICANT

M1361000400301

ITEM

SPECIFICATION

Parking brake lining and drum
Rear brake bolt (rear brake caliper assembly mounting
bolt)

60

± 5 N⋅m (45 ± 3 ft-lb)

Rear wheel hub assembly mounting bolt

73

± 7 N⋅m (54 ± 5 ft-lb)

ITEMS

STANDARD VALUE

LIMIT

Parking brake lever stroke
[Parking brake lever pull force: Approximately 200 N
(45 pounds)]

5

− 7 notches

−

Rear brake lining thickness mm (in)

2.8 (0.11)

Minimum 1.0 (0.04)

Brake drum inside diameter mm (in)

168.0 (6.61)

169.0 (6.65)

ITEM

SPECIFIED LUBRICANT

Rear brake shoe slack adjuster

Brake grease SAE J310, NLGI No.1

Backing plate
Rear brake shoe assembly
