EXHAUST PIPE AND MAIN MUFFLER

TSB Revision

INTAKE AND EXHAUST

15-20

EXHAUST PIPE AND MAIN MUFFLER

REMOVAL AND INSTALLATION

M1151008700334

Required Special Tool:

• MB991953: Oxygen Sensor Wrench

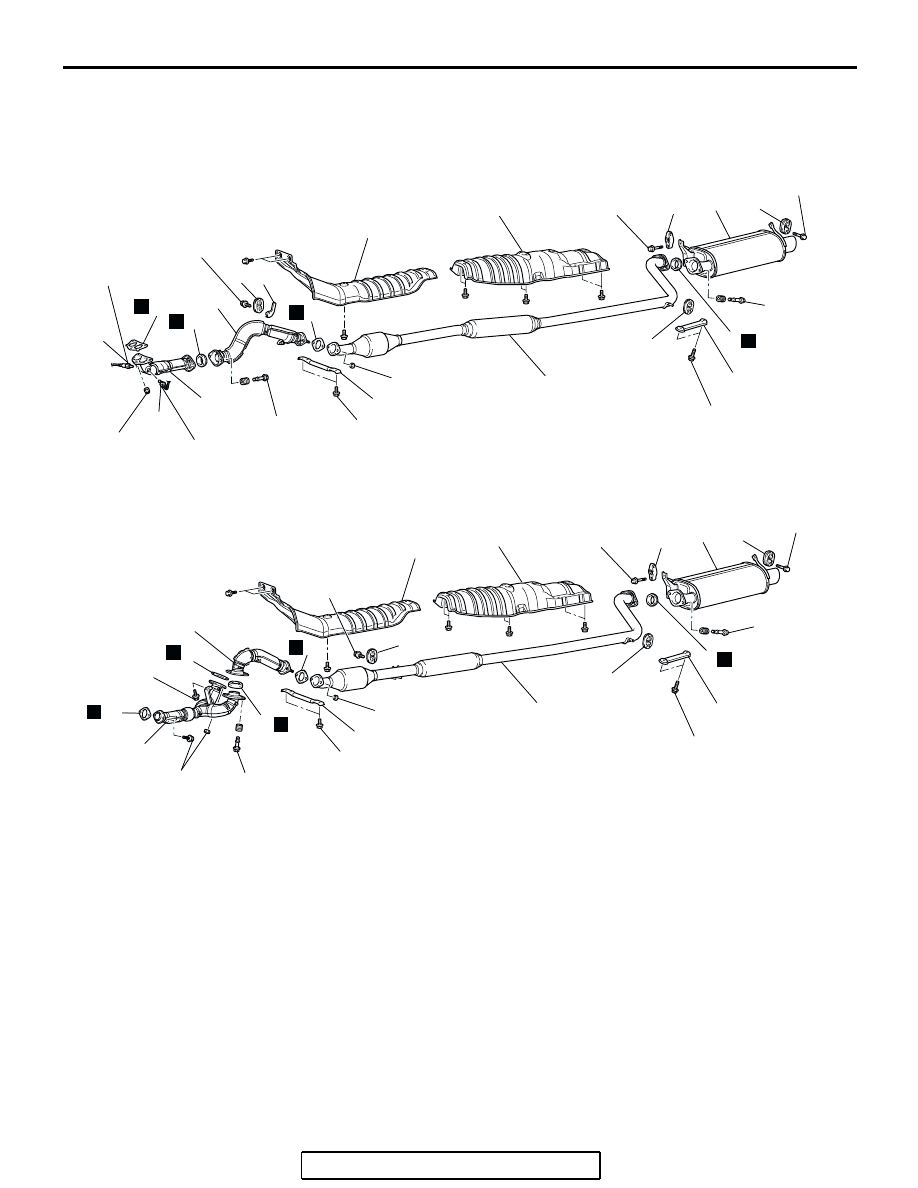

AC306968

1

2

3

3

4

5

6

7

8

9

10

11

13

9

14

15 16

17

18

N

N

N

N

44 ± 5 N·m
33 ± 3 ft-lb

44 ± 5 N·m
33 ± 3 ft-lb

35 ± 4 N·m
26 ± 3 ft-lb

49 ± 4 N·m
37 ± 3 ft-lb

22 ± 4 N·m
16 ± 3 ft-lb

49 ± 9 N·m
37 ± 6 ft-lb

49 ± 4 N·m
37 ± 3 ft-lb

45 ± 5 N·m
34 ± 3 ft-lb

12 ± 2 N·m
107 ± 17 in-lb

12 ± 2 N·m
107 ± 17 in-lb

AB

<2.4L ENGINE>

12 ± 2 N·m
107 ± 17 in-lb

AC306969

1

2

3

3

4

5

6

7

8

10

11

12

13

17

18

N

N

N

N

35 ± 4 N·m
26 ± 3 ft-lb

49 ± 4 N·m
37 ± 3 ft-lb

22 ± 4 N·m
16 ± 3 ft-lb

49 ± 9 N·m
37 ± 6 ft-lb

49 ± 4 N·m
37 ± 3 ft-lb

45 ± 5 N·m
34 ± 3 ft-lb

12 ± 2 N·m
107 ± 17 in-lb

12 ± 2 N·m
107 ± 17 in-lb

AB

N

49 ± 9 N·m
37 ± 6 ft-lb

14

<3.8L ENGINE>

15

12 ± 2 N·m
107 ± 17 in-lb

MAIN MUFFLER REMOVAL STEPS

1.

MAIN MUFFLER

2.

SEAL RING

3.

HANGER

CENTER EXHAUST PIPE
REMOVAL STEPS

4.

CROSSMEMBER STAY

5.

FRONT FLOOR BACKBONE BRACE

6.

CENTER EXHAUST PIPE

2.

SEAL RING

7.

GASKET

8.

HANGER

FRONT EXHAUST PIPE REMOVAL
STEPS

<<A>>

>>A<<

9.

HEATED OXYGEN SENSOR <2.4L
ENGINE>

10. FRONT NO.1 EXHAUST PIPE
11.

GASKET

12. GASKET <3.8L ENGINE>
13. SEAL RING
14. FRONT NO.2 EXHAUST PIPE
7.

GASKET

15. HANGER
16. PROTECTOR <2.4L ENGINE>
17. CENTER UNDER  FLOOR HEAT

PROTECTOR

18. FRONT UNDER  FLOOR HEAT

PROTECTOR

EXHAUST PIPE AND MAIN MUFFLER

TSB Revision

INTAKE AND EXHAUST

15-21

REMOVAL SERVICE POINT

.

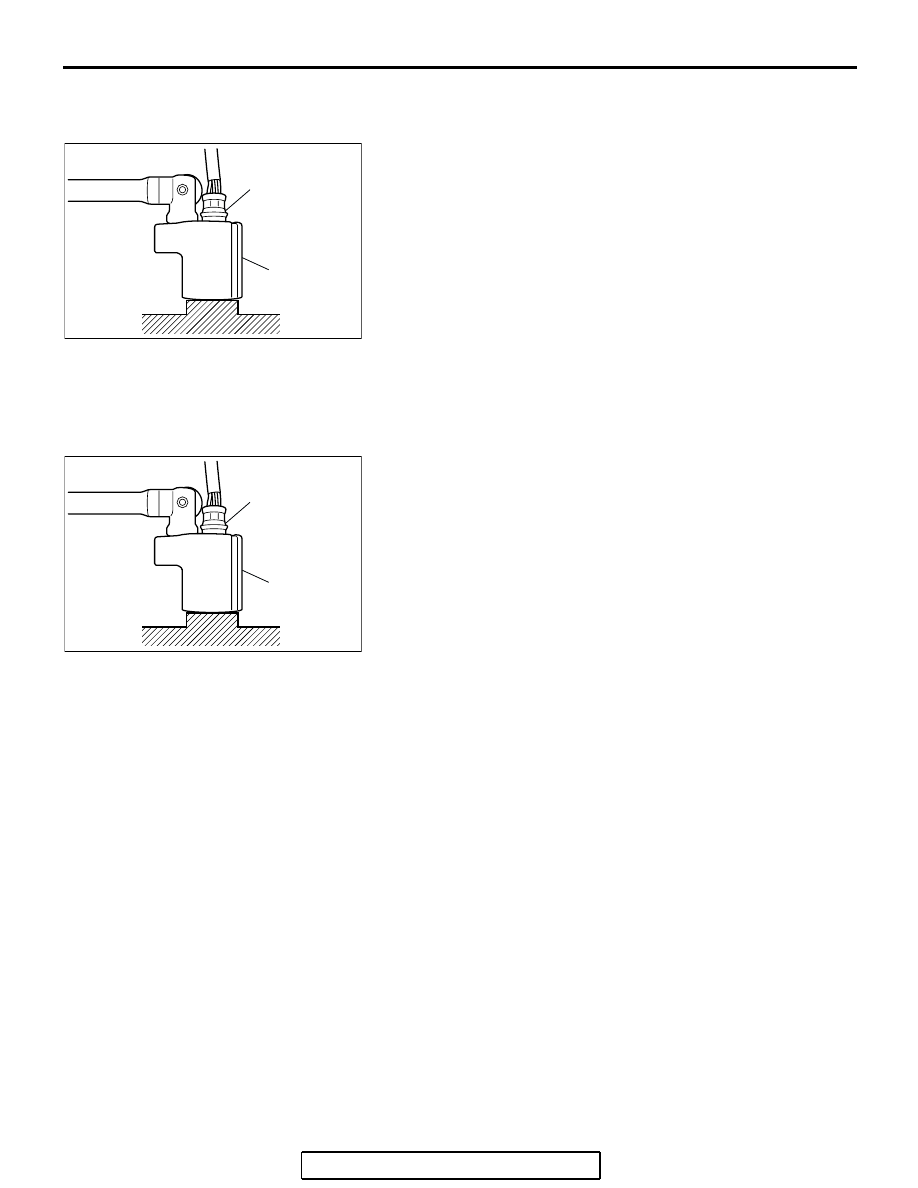

<<A>> HEATED OXYGEN SENSOR REMOVAL

Use special tool MB991953 to remove the heated oxygen sen-
sor.

INSTALLATION SERVICE POINT

.

>>A<< HEATED OXYGEN SENSOR INSTALLA-
TION

Use special tool MB991953 to install the heated oxygen sensor.

AC301966

AC

HEATED OXYGEN
SENSOR

MB991953

AC301966

AC

HEATED OXYGEN
SENSOR

MB991953

SPECIFICATIONS

TSB Revision

INTAKE AND EXHAUST

15-22

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1151006800506

ITEM

SPECIFICATION

Air cleaner
Air cleaner bolt

8.8

± 1.0 N⋅m (78 ± 9 in-lb)

Air cleaner bracket bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Air cleaner resonator bolt <2.4L ENGINE>

3.0

± 0.5 N⋅m (27 ± 4 in-lb)

Air cleaner resonator bolt

8.8

± 1.0 N⋅m (78 ± 9 in-lb)

Air intake hose clamp bolt

4.0

± 0.9 N⋅m (35 ± 8 in-lb)

Mass airflow sensor bolt

1.8

± 0.6 N⋅m (16 ± 5 in-lb)

Exhaust manifold <2.4L ENGINE>
Exhaust manifold bracket A bolt

35

± 6 N⋅m (26 ± 4 ft-lb)

Exhaust manifold bracket B bolt

44

± 5 N⋅m (33 ± 3 ft-lb)

Exhaust manifold cover bolt

14

± 1 N⋅m (120 ± 13 in-lb)

Exhaust manifold nut

49

± 5 N⋅m (36 ± 4 ft-lb)

Heated oxygen sensor

44

± 5 N⋅m (33 ± 3 ft-lb)

Exhaust manifold <Left bank> <3.8L ENGINE>
Exhaust manifold nut

44

± 5 N⋅m (33 ± 3 ft-lb)

Front exhaust pipe bolt

49

± 9 N⋅m (37 ± 6 ft-lb)

Exhaust manifold stay, left A bolt

M8

19

± 3 N⋅m (14 ± 2 ft-lb)

M10

44

± 8 N⋅m (33 ± 5 ft-lb)

Heat protector bolt

14

± 1 N⋅m (120 ± 13 in-lb)

Heated oxygen sensor

44

± 5 N⋅m (33 ± 3 ft-lb)

Exhaust manifold <Right bank>  <3.8L ENGINE>
EGR pipe

59

± 10 N⋅m (44 ± 7 ft-lb)

EGR pipe clamp bolt

19

± 3 N⋅m (14 ± 2 ft-lb)

EGR pipe connecting nut

19

± 3 N⋅m (14 ± 2 ft-lb)

Exhaust manifold nut

44

± 5 N⋅m (33 ± 3 ft-lb)

Exhaust manifold stay, right B bolt

44

± 8 N⋅m (33 ± 5 ft-lb)

Heat protector bolt

14

± 1 N⋅m (120 ± 13 in-lb)

Heated oxygen sensor

44

± 5 N⋅m (33 ± 3 ft-lb)

Exhaust pipe and main muffler
Crossmember stay bolt

45

± 5 N⋅m (34 ± 3 ft-lb)

Center exhaust pipe nut

49

± 9 N⋅m (37 ± 6 ft-lb)

Front floor backbone brace bolt

22

± 4 N⋅m (16 ± 3 ft-lb)

Front no.1 exhaust pipe nut <2.4L ENGINE>

35

± 4 N⋅m (26 ± 3 ft-lb)

Front no.2 exhaust pipe bolt <2.4L ENGINE>

49

± 4 N⋅m (37 ± 3 ft-lb)

Front no.1 exhaust pipe bolt <3.8L ENGINE>

35

± 4 N⋅m (26 ± 3 ft-lb)

Front no.1 exhaust pipe to front no.2 exhaust pipe bolt <3.8L ENGINE>

49

± 4 N⋅m (37 ± 3 ft-lb)

Front no.1 exhaust pipe to right bank exhaust manifold nut <3.8L ENGINE>

49

± 9 N⋅m (37 ± 6 ft-lb)

SPECIFICATIONS

TSB Revision

INTAKE AND EXHAUST

15-23

Front no.1 exhaust pipe to left bank exhaust manifold bolt <3.8L ENGINE>

49

± 9 N⋅m (37 ± 6 ft-lb)

Hanger bolt

12

± 2 N⋅m (107 ± 17 in-lb)

Heated oxygen sensor <2.4L ENGINE>

44

± 5 N⋅m (33 ± 3 ft-lb)

Main muffler bolt

49

± 4 N⋅m (37 ± 3 ft-lb)

Intake manifold <2.4L ENGINE>
Engine oil dipstick guide bolt

13

± 1 N⋅m (115 ± 9 in-lb)

Evaporative emission purge solenoid valve bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Evaporative emission vacuum pipe bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Exhaust gas recirculation valve bolt

24

± 3 N⋅m (18 ± 2 ft-lb)

Harness clamp bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Intake manifold bolt

24

± 3 N⋅m (18 ± 2 ft-lb)

Intake manifold nut

20

± 2 N⋅m (15 ± 1 ft-lb)

Intake manifold stay bolt

31

± 3 N⋅m (23 ± 2 ft-lb)

Knock sensor connector bracket bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Manifold absolute pressure sensor bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Pressure hose clamp bolt

12

± 2 N⋅m (102 ± 22 in-lb)

Thermostat case assembly bolt

24

± 4 N⋅m (18 ± 3 ft-lb)

Intake manifold <3.8L ENGINE>
Control harness clamp bolt

11

± 1 N⋅m (98 ± 8 in-lb)

Engine mounting stay bolt

36

± 6 N⋅m (27 ± 4 ft-lb)

Fuel rail and injector bolt

12

± 1 N⋅m (102 ± 13 in-lb)

Fuel high-pressure hose bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Intake manifold bolt

22

± 1 N⋅m (16 ± 1 ft-lb)

Timing belt front upper cover bolt

M6

11

± 1 N⋅m (98 ± 8 in-lb)

M8

14

± 1 N⋅m (120 ± 13 in-lb)

Water pump bracket bolt

24

± 3 N⋅m (18 ± 2 ft-lb)

ITEM

SPECIFICATION
